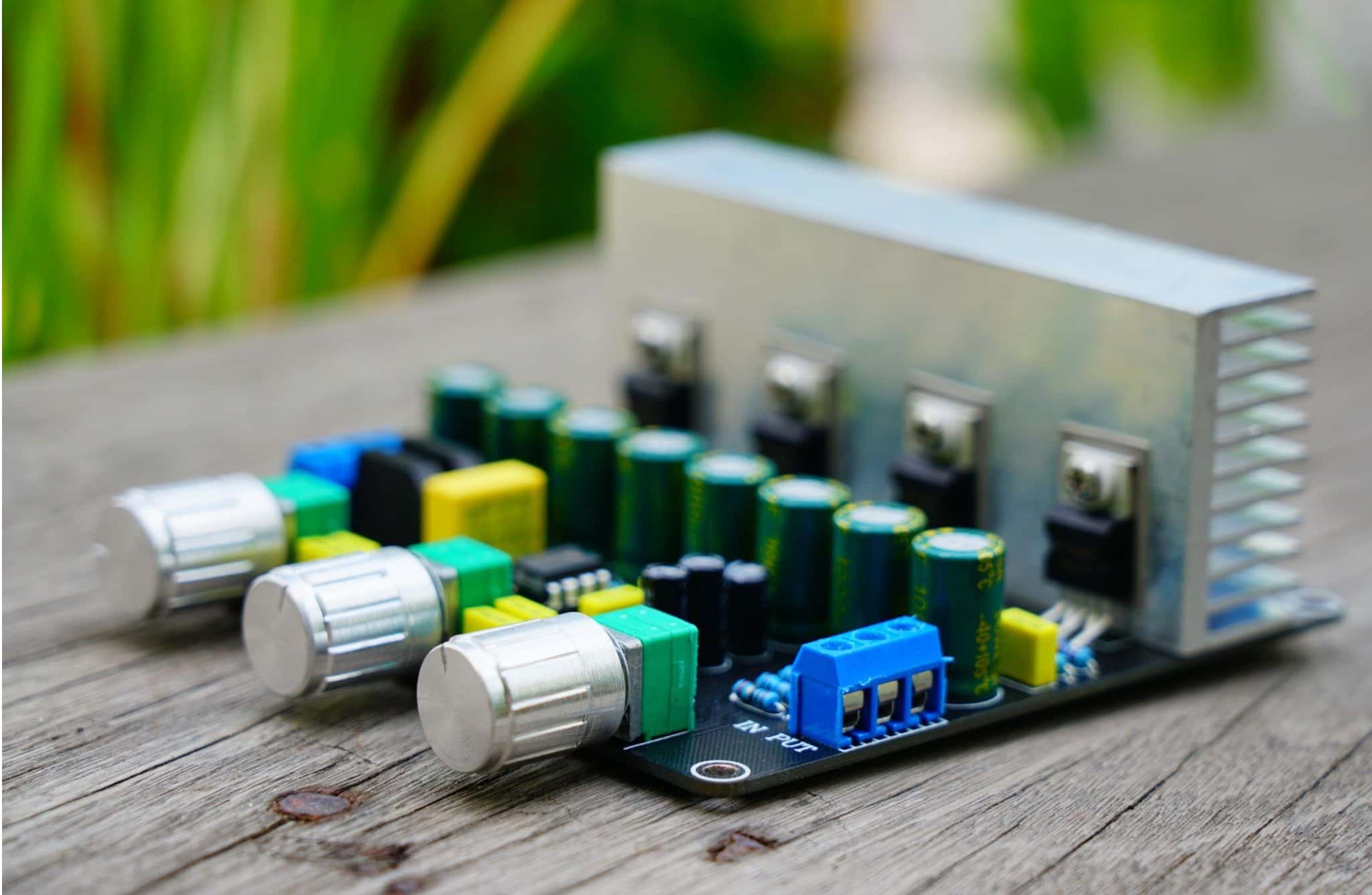

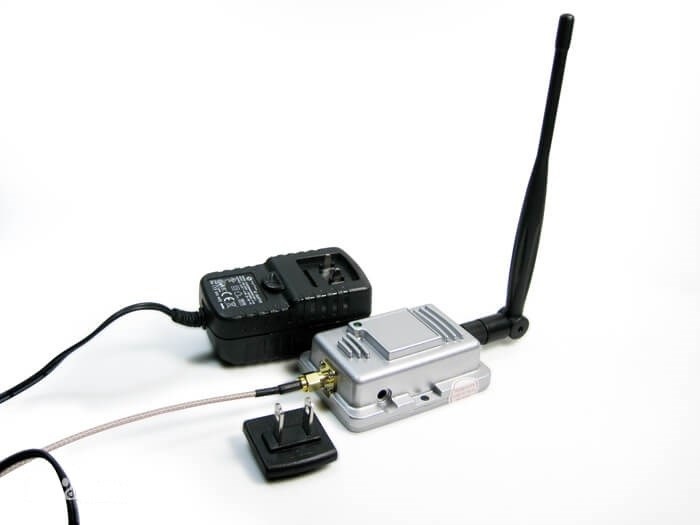

전력 증폭기란 무엇인가? 작동 원리, 클래스 및 성능

전력 증폭기는 작은 입력 신호의 출력을 증가시켜 스피커, 안테나 및 고출력 전자 시스템과 같은 부하를 구동할 수 있도록 합니다. 이들의 성능은 바이어싱, 피드백, 열 제어, 효율성, 안정성 및 전력 공급과 같은 요인에 따라 달라집니다. 이 기사는 전력 증폭기가 어떻게 작동하는지, 다양한 증폭기 클래스의 작동 방식, 안정적이고 신뢰할 수 있으며 효율적인 증폭을 달성하는 데 관련된 실질적인 설계 문제를 설명합니다.

목차

전력 증폭기가 작동하는 방법

전력 증폭기는 작은 정보 밀집 입력 신호를 받아서 부하에 사용할 수 있는 전력을 전달할 수 있는 더 큰 출력 신호를 생성합니다. 입력 신호가 상당한 에너지를 공급하지 않음에도 불구하고 출력에서 훨씬 높은 전력을 전달할 때 흔히 혼란이 발생합니다. 신호 소스와 외부 전원 공급 장치의 역할을 분리한 후에 설명이 명확해집니다.

실제로 어떤 것이 확대되는가

능동 소자는 제어 가능한 전도 요소로 작용하므로 증폭기의 출력 에너지는 입력에 의해 생성되지 않고 DC 공급 레일에서 끌어옵니다. 입력 파형은 주로 소자가 언제, 얼마나 강하게 전도할지를 결정하며, 이는 다시 부하에 도달하는 공급 에너지의 양을 제어합니다.

디버깅 압박 아래에서도 유용하게 유지되는 실용적인 정신 모델은 다음과 같습니다: 입력은 명령 신호이고 전원 공급 장치는 출력 에너지를 제공하는 저수지입니다. 높은 출력 수준에서 문제가 나타날 때, 그 원인은 종종 소신호 소스 자체가 아니라 전원 공급 장치, 접지 또는 전류 경로와 관련이 있습니다.

BJT 출력 단계에서 베이스-이미터 구동은 컬렉터 전류에 영향을 미칩니다. 트랜지스터 이득 (β)이 설계를 이끌 것이라는 생각에 집착하기 쉽고, 이 믿음은 초기 계산 시 위안이 될 수 있습니다. 실제로 온도, 장치 간 편차 및 노화에 걸쳐 유지되는 설계는 일반적으로 전체 이득과 선형성이 주변 아키텍처와 피드백에서 오고, β가 공손하게 유지될 것에 의존하지 않도록 구성됩니다.

MOSFET 및 GaN 단계에서 게이트 전압은 주로 채널 전도성을 조정합니다. 바이어스가 적절하게 설정된 후, 드레인 전류는 입력의 형상화된 복제물이 됩니다. 게이트는 정적 상태에서 매우 적은 DC 전류를 끌어오기 때문에 쉽게 보이지만, 동적 동작에서는 여전히 존중을 요구합니다: 축전기와 전하 이동은 드라이버가 예상보다 더 열심히 작동하게 만들 수 있으며, 특히 높은 주파수에서나 스위칭 에지가 공격적일 때 더욱 그렇습니다.

전력 단계에서 사용되는 일반적인 능동 소자:

• BJT

• MOSFET

• GaN HEMT.

바이어싱: 예측 가능한 작동 영역 선택

바이어싱은 신호 스윙 전반에 걸쳐 소자가 의도된 영역에 남아 있도록 대기 작동 점을 설정합니다. 긴 벤치 세션 동안 바이어스가 드리프트하는 것을 지켜본 사람에게 익숙한 불편한 점은 켜질 때의 올바른 바이어스가 열 soak 후에 올바른 바이어스가 아닐 수 있다는 것입니다.

선형 클래스에서 바이어스 포인트는 소자가 파형의 대부분에서 선형 또는 준선형 영역에 남아 있도록 선택됩니다. 이 트레이드오프는 FFT 측정 및 히트싱크 온도 모두에서 직접적으로 확인할 수 있습니다.

푸시-풀 단계는 교차 영역에서 가장 일반적인 긴장을 노출합니다:

• 바이어스가 낮게 설정되면 교차 왜곡이 측정 가능해지고, 오디오 애플리케이션에서는 종종 주관적으로 낮은 수준에서 불편합니다.

• 바이어스가 높게 설정되면 유휴 소모가 증가하고 열 마진이 좁아져 장기적인 신뢰성을 덜 확실하게 만들 수 있습니다.

많은 실용적인 빌드는 반복을 통해 조정됩니다: 바이어스를 설정하고, 저수준 왜곡을 측정하고, 장치를 예열한 다음 다시 측정합니다. 차가운 상태와 뜨거운 상태의 동작이 충분히 다를 수 있어 회로도는 변경되지 않았음에도 불구하고 두 개의 다른 앰프를 검증하는 듯한 기분이 들 수 있습니다.

선형 클래스 옵션:

• 클래스 A

• 클래스 AB

• 클래스 B.

클래스 D에서는 출력 장치가 선형 전도 요소로 작동하기보다는 스위치처럼 작동하는 경우가 많습니다. 입력은 펄스 패턴(종종 PWM 또는 관련 변조 방법)으로 변환되고, 전원 단계는 공급 전원을 출력 네트워크로 스위칭하며, LC 필터는 부하에서 베이스밴드 파형을 재구성합니다.

여기서의 설계 작업은 종종 매우 특정한 종류의 불안을 동반합니다: 효율성을 높이는 것과 강인성을 높이는 것이 항상 일치한다고 느끼지는 않습니다. 더 높은 효율성은 기생 효과, 비활성 시간 오류 및 스위칭 엣지 아티팩트에 대한 민감도를 높일 수 있습니다. 실제 하드웨어에서는 고전류 루프를 몇 센티미터 이동시키는 것과 같은 사소한 배치 변경이 설계를 깨끗한 스펙트럼에서 고질적인 EMI로 전환시킬 수 있으며, 이는 전류 경로가 조여질 때까지 사라지지 않습니다.

일반적인 변조/재구성 요소:

• PWM

• LC 출력 필터.

선형성과 안정성

파워 앰프는 출력 트랜지스터와 저항기 이상의 많은 것을 포함합니다. 주변 회로는 신호 전송을 제어하고, 왜곡을 줄이며, 어려운 부하 조건에서도 안정성을 유지합니다. 반응형 스피커, 불량 접지 및 어려운 케이블 조건에서 안정적인 작동은 신중한 회로 설계에 달려 있습니다.

반복 가능한 폐회로 이득을 설정하고 비선형성을 줄이기 위해 일반적으로 부정적 피드백이 적용됩니다. 생산적인 사고방식은 개방 루프 동작이 불완전하고 때로는 엉망이어도 괜찮다는 것입니다. 피드백이 중요하게 여기는 대역폭 내에서 이를 수정하기에 충분히 예측 가능하고 안정적이라면 말이죠.

피드백은 의무를 동반합니다. 위상 이동이 누적되고 여유가 건강하지 않으면, 앰프는 링킹되거나 진동할 수 있으며, 특히 반응형 부하나 긴 케이블을 사용할 때 더욱 그렇습니다. 이는 조립 후에만 나타날 때 개인적으로 불쾌하게 느껴질 수 있는 고장 모드 중 하나입니다. 회로도가 완벽해 보였던 반면 물리적 구현이 조용히 루프 동적을 변경했기 때문입니다.

발신 저항기(BJT) 또는 소스 저항기(MOSFET)는 장치 동작을 선형화하고 병렬 출력 장치 간의 전류 분배를 개선하는 로컬 피드백을 추가합니다. 퇴화 방법은 일반적으로 일치하는 장치 간의 온도 드리프트로 인한 전류 불균형을 방지하는 데 도움이 되기 때문에 선호됩니다.

이 기술은 또한 장치 간 일관성을 개선하는데 중요하며, 월요일 아침과 현장에서 1년 후에 동일하게 작동하는 제품이 목표일 때 중요합니다.

장치 유형별 퇴화 구성 요소:

• 발신 저항기(BJT)

• 소스 저항기(MOSFET).

보상은 대역폭을 형성하고 고주파 동작을 제어하는 데 사용됩니다. 특히 기생 효과가 지배적일 수 있는 곳에서 그렇습니다. 출력 단계는 부하가 실제 설치에서는 순수 저항적이지 않은 경우가 거의 없기 때문에 노출됩니다.

부하 환경은 그렇지 않게 잘 작동하는 설계를 불안정하게 만들 수 있는 요소를 도입합니다:

• 스피커는 유도성이 있고 공진성이 있을 수 있습니다.

• 케이블은 분산된 전기 용량과 인덕턴스를 추가합니다.

• 커넥터 및 배선은 작은 하지만 중요한 임피던스 불연속성을 도입합니다.

벤치에서 필드로의 전환에서 반복적으로 배운 교훈은 8옴 저항기에서 안정적이라는 것이 실제 시스템에서 안정적이라는 보장을 하지 않는다는 것입니다. 안정성 검사는 정돈된 실험실 하중만을 기준으로 할 때보다 최악의 경우 부하, 정전용량성, 유도성 및 조합의 경우에 대해 검증할 때 더 잘 진행됩니다.

일반적인 보상 및 감쇠 요소:

• 밀러 커패시터

• 선도/후행 네트워크

• 조벨 네트워크

• 출력 인덕터

• 게이트/베이스 스토퍼 저항기.

출력 결합 및 DC 관리: DC를 부하에서 멀리 유지하기

많은 출력 단계가 내부 DC 작동 지점에 있기 때문에 설계는 부하가 손상된 DC에 노출되지 않도록 해야 합니다. 사람들은 이 주제에 대해 강한 감정을 가지기 쉬운데, 간단한 이유 때문입니다: DC 결함이 발생하면 비용이 많이 들고 시끄럽고 빠르게 발생하기 때문입니다.

단일 공급 앰프는 DC를 차단하기 위해 출력 결합 커패시터를 사용할 수 있습니다. 변압기는 차단 및 임피던스 변환을 제공할 수 있지만, 크기, 비용, 대역폭 제약 및 추가 왜곡 메커니즘으로 인해 현대 소비자 오디오에서는 덜 일반적입니다.

결합/격리 옵션:

• 출력 결합 커패시터

• 변압기.

널리 사용되는 접근 방식은 ±V 레일과 같은 분할 레일 전원 공급 장치로, 출력이 0 V 근처에 위치하고 하중에 DC 결합될 수 있게 합니다. 이는 일반적으로 저주파수 동작을 개선하고 대규모 전해 콘덴서에 대한 의존도를 줄이지만, 오프셋 제어 및 장기 드리프트에 대한 주의를 기울이게 만듭니다.

DC 서보는 오디오 대역에 방해가 되지 않도록 느린 보정 피드백 경로를 사용하여 작은 오프셋을 수정할 수 있습니다. 보호 회로는 실제로 스피커와 출력 스테이지를 망칠 가능성이 있는 조건을 관찰합니다: 출력 오프셋, 과전류, 및 온도 상승. 결함이 감지되면 릴레이나 전자 스위치를 사용하여 하중을 분리할 수 있습니다.

이 분야가 실험실에서 감정적으로 답답한 이유는 나쁜 동작이 느리게 나타날 수 있기 때문입니다. 초기 설정 동안 무해해 보이는 작은 오프셋이 열 수분 흡수 후 또는 전원 과도 후에 드리프트할 수 있습니다. 현실에서 사용을 견디는 설계는 일반적으로 시스템이 항상 이상적인 정상 상태에 남아 있을 것이라고 가정하기보다는 이 불편한, 드라마가 적은 고장 모드를 예상합니다.

보호 회로에서 일반적으로 모니터링되는 조건:

• 출력 DC 오프셋

• 과전류

• 과온도.

전력 증폭기를 이해하는 신뢰할 수 있는 방법은 전원 공급 장치, 열 설계, PCB 레이아웃, 보호 전략 및 제어 루프에 의해 강하게 형성되는 시스템으로 취급하는 것입니다. 장치 선택(BJT vs MOSFET vs GaN)은 제약을 변화시키고 다양한 기회를 열지만, 일상적인 성능은 종종 바이어스 전략, 루프 안정성, 설계가 실제 하중 및 실제 작동 조건에 어떻게 반응하는지에 의해 지배받습니다.

많은 신뢰할 수 있는 설계에서 성능은 종종 고급 구성 요소보다 세심한 구현에 더 의존합니다. 중요한 요소에는 전류 반환 경로, 접지 구조, 보상 배치 및 온도 변화에 따른 안정적인 바이어스 제어가 포함됩니다. 이러한 세부 사항은 테스트 및 장기 운영 중에 안정적이고 정확하며 신뢰할 수 있는 증폭기를 생성하는 데 도움이 됩니다.

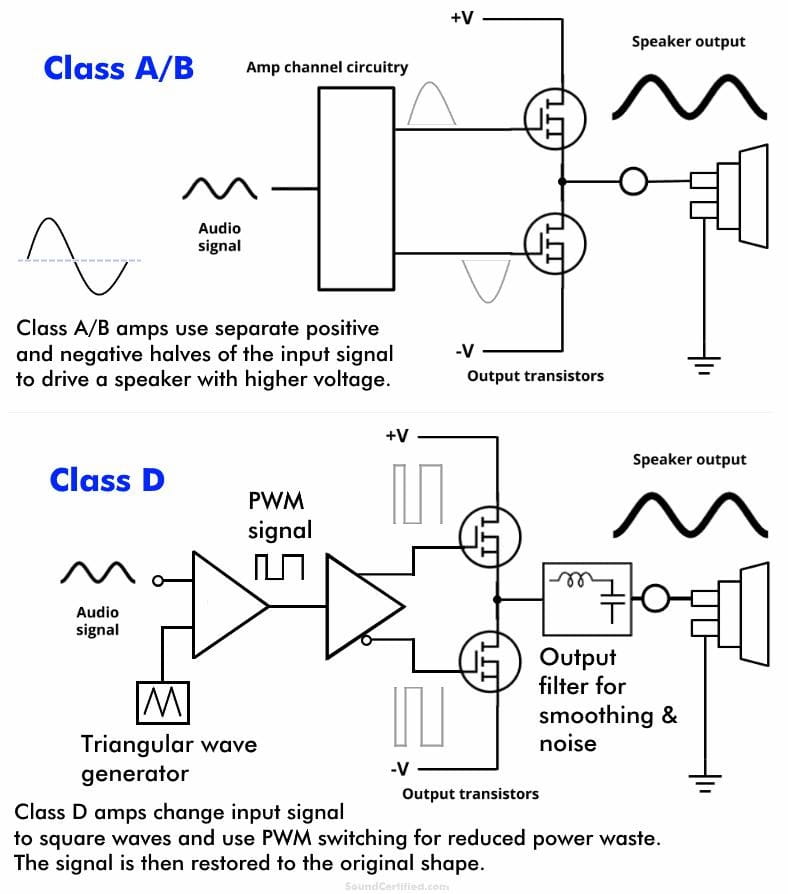

전력 증폭기 클래스 및 작동 원리

전력 증폭기는 종종 클래스별로 그룹화되며, 이는 출력 장치의 전도각(signal period)에 연관된 레이블입니다. 이 레이블은 출력 장치가 선형 요소로 작동할 것인지, 스위치로 작동할 것인지 아니면 둘의 조합으로 작동할 것인지에 대한 더 깊은 설계 선택을 암시합니다.

실제 제품에서 클래스 이름은 최종 청취 또는 측정 결과를 스스로 예측하는 경우가 드뭅니다. 결과는 온도가 상승하거나, 하중이 능동적으로 변하거나, 제조 공차가 쌓일 때와 같이 조건이 교과서적이지 않을 때 설계가 어떻게 행동하는지에 의해 형성되는 경향이 있습니다. 많은 어려운 설계 문제는 느린 드리프트, 엣지 케이스 조건 및 안정적인 회로 동작을 유지해야 하는 상태 전환에서 발생합니다.

증폭기 클래스를 정의하는 실제적인 방법은 두 가지 질문을 반복하는 것입니다:

• 운영 조건에서 에너지가 어디에 소산됩니까?

• 온도와 하중이 이동할 때 왜 왜곡 동작이 일관되게 유지됩니까?

클래스 A

클래스 A는 출력 장치가 전체 주기 동안 전도 상태를 유지하도록 합니다. 장치가 꺼지지 않기 때문에 장치 간의 핸드오프 간격이 없으며, 이는 일반적으로 관리해야 할 고전적인 크로스오버 아티팩트가 없음을 의미합니다. 회로가 보수적으로 바이어스될 때, 소신호 선형성은 안심할 수 있을 만큼 잘 작동할 수 있으며, 왜곡 스펙트럼은 종종 갑작스럽지 않고 부드럽게 유지됩니다.

이Tradeoff는 즉시 전력 소모에서 나타납니다. 클래스 A는 유휴 상태에서도 상당한 전류를 소모하며, 이 전류는 오디오가 재생 중이든 아니든 열로 변합니다. 많은 실제 구축에서 회로도는 열 설계보다 훨씬 이전에 제한 요소가 됩니다. 시뮬레이션 후 자신감을 느끼고 한 시간 후 벤치에서 예상보다 더 뜨겁게 작동하는 섀시로 인해 겸손해지는 것이 일반적입니다.

열적 동작은 과소평가하기 쉬운 방식으로 상호작용하는 여러 물리적 세부 사항에 의해 정의됩니다:

• 방열판 크기 및 열 용량

• 접합 대 케이스 및 케이스 대 방열판 열 저항

• 인터페이스 재료 선택 및 장착 압력 일관성

• 공기 흐름 경로, 인클로저 통풍 및 주변 온도 가정

클래스 A 증폭기를 디버그한 사람들은 종종 실제로는 전혀 작지 않았던 작은 물리적 변화들을 기억합니다. 예를 들어, 바이어스 감지 장치를 재배치하거나 그 열 결합을 변경하는 것은 작동 점을 변경할 만큼 충분히 이동할 수 있어 왜곡 및 장시간 세션 안정성에 변화를 줄 수 있습니다. 클래스 A 설계는 오디오 회로가 내부에 있는 열 시스템으로 취급될 때 더 원활하게 진행되는 경향이 있습니다.

클래스 B

클래스 B는 일반적으로 각 장치가 파형의 약 절반 동안 작동하는 푸시-풀 배열을 사용합니다. 유휴 전류를 낮게 유지할 수 있기 때문에 효율성이 향상되며, 신호가 없을 때 장치 소산이 크게 줄어듭니다.

어려움은 제로 크로싱 영역 근처에 집중됩니다. 실제 BJT 및 MOSFET는 이상적인 임계점에서 작동을 시작하지 않으며, 유한한 전압/전류가 필요하고 점진적으로 전환됩니다. 이 동작은 장치 간 전환 시 노치 또는 불연속성을 생성할 수 있어 순수한 클래스 B 작동이 고충실도 오디오 시스템에서 거의 사용되지 않는 이유입니다.

벤치에서는 클래스 B가 높은 출력 수준에서 비교적 깨끗하게 보일 수 있지만, 크로스오버 지역이 파형의 더 큰 부분을 차지할 때 낮은 출력에서는 실망스럽게 눈에 띈다. 부하가 이 문제를 복잡하게 만듭니다: 스피커는 깔끔한 저항기를 제공하지 않으며, 그들의 임피던스 크기와 위상 각도는 주파수에 따라 달라집니다. 실질적으로 클래스 B는 효율성 덕분에 매력적일 수 있지만, 진짜 장치와 진짜 스피커는 자연스럽게 제공하지 않는 제로 크로싱 규율의 수준을 요구하는 경향이 있습니다.

클래스 AB

클래스 AB는 클래스 B에서 의도적으로 유휴 바이어스를 도입하여 두 장치가 제로 크로싱 주위에서 약간 작동하도록 할 수 있습니다. 이 겹침은 크로스오버 왜곡을 줄이면서 효율성을 클래스 A보다 클래스 B에 훨씬 더 가깝게 유지합니다. 많은 오디오 제품에서 클래스 AB는 확장성이 좋고 다양한 가격 및 전력 목표에 적합하기 때문에 “기본선”으로 남게 됩니다.

편안한 클래스 AB 설계를 변덕스러운 설계와 구분짓는 것은 대개 열이 있는 상태에서의 바이어스 제어입니다. 일반적으로 바이어스는 Vbe 곱셈기 또는 바이어스 서보로 설정되며, 바이어스 메커니즘은 히트싱크가 따뜻해질 때 이상 과열을 피하기 위해 온도를 충분히 정확하게 추적해야 합니다. 어색한 부분은 “온도 추적”이 순수한 전기적 표현이 아니며, 기계적 배치 및 열 결합과도 관련이 있다는 점입니다.

실제 빌드에서 반복적으로 나타나는 구현 세부사항은 다음과 같습니다:

• 가장 뜨거운 장치에 대한 바이어스 센서 배치

• 히트싱크/장치에 대한 열 접촉의 품질 및 반복성

• 조립 변동에 대한 민감성

• 워밍업 드리프트 및 정상 상태 밀폐 온도 동작

일반적인 현장 패턴은 앰프가 차가울 때 인상적으로 깨끗하게 측정되지만, 인클로저가 열적 평형에 도달한 후에는 더 높은 왜곡이나 심지어 경계 안정성으로 드리프트하는 경향이 있습니다. 잘 노화되는 클래스 AB 설계는 바이어스를 시간이 지남에 따라 안정적으로 유지해야 하는 동적 제어 문제로 취급하는 경향이 있습니다. 저 왜곡은 단일 스위트 스팟이 드물며, 환경이 변화할 때 디자인이 유지해야 하는 안정적인 영역에 더 가깝습니다.

클래스 C

클래스 C는 사이클의 180도 미만에서 작동합니다. 원시 장치 전류 파형은 의도적으로 사인파와 멀리 떨어져 있어 오디오 충실도로는 좋지 않은 조화를 이룹니다. RF 시스템에서는 그 왜곡이 최종 출력이 아니며, 부하 네트워크에 의해 형태가 형성되는 중간 상태입니다.

출력에 조정된 LC 네트워크는 원하는 기본 주파수를 선택하고 고조파를 억제하여 작동 주파수에서 전달된 전압이 사인파에 가깝게 보이도록 합니다. 설계 강조는 광대역 진폭 평탄성에서 협대역 전력 전송 및 스펙트럼 형성으로 이동합니다.

RF 지향 클래스 C 작업은 특정 세트의 노브를 중심으로 진행되는 경향이 있습니다:

• 공진 네트워크 설계 및 조정 동작

• 임피던스 매칭 및 변환 비율

• Q 팩터 선택, 대역폭 절충 및 손실 관리

• 네트워크가 조정 해제되거나 부하가 변경될 때 장치 스트레스

실제로 앰프와 출력 네트워크는 하나의 연결된 시스템으로 작동합니다. 작은 조정이나 부하 변화는 효율성, 출력 전력 및 트랜지스터 스트레스에 빠르게 영향을 미칠 수 있습니다. 따라서 앰프 성능은 이에 연결된 매칭 네트워크에 따라 크게 달라집니다.

클래스 D

클래스 D는 출력 장치를 선형 요소가 아닌 스위치로 작동시킵니다. 오디오는 PWM 또는 유사한 변조 방법을 통해 인코딩된 후 LC 저역 통과 필터로 재구성됩니다. 장치가 대부분의 시간을 완전히 켜져 있거나 완전히 꺼져 있기 때문에 소산이 훨씬 낮고, 현대 디자인은 일반적으로 매우 높은 효율성에 도달합니다.

클래스 D에서의 실제 작업은 스위칭 아티팩트를 관리하여 이들이 들리는 왜곡, 방사 방출, 또는 간헐적인 고장으로 변하지 않도록 하는 것입니다. 이러한 설계에서 높은 효율성 이득이 달성되지만, 패러사이트 및 물리적 배치로 인한 숨겨진 효과는 어려운 설계 문제를 만들 수 있습니다.

행동을 제어하기 위해 자주 사용되는 기술은 다음과 같습니다:

• 높은 루프 이득 피드백

• 왜곡을 줄이고 슛쓰루를 피하기 위한 데드타임 제어

• 전이 손실을 줄이기 위한 빠른 스위칭 장치

장치 기술 선택은 트레이드 공간을 변화시킬 수 있습니다. 예를 들어, GaN 장치는 스위칭 손실을 줄이고 고주파 성능을 개선할 수 있지만, 가장자리가 상승할수록 기생 요소가 더 지배적이기 때문에 어설픈 레이아웃에 대한 처벌을 가합니다.

많은 클래스 D 실패는 금세 사소하게 느껴지지만 그렇지 않을 때 나타나는 물리적 구현 주제로 추적됩니다:

• 접지 반송 기하학 및 전류 루프 포함

• 게이트 드라이브 루프 영역 및 결합 경로

• 스너버 선택 및 감쇠 전략

• 배치, 차폐 및 필터링을 통한 EMI 포함

클래스 D 성능은 예기치 않은 RF 동작을 제어하면서 예측 가능한 오디오 대역 선형성을 유지하는 이야기입니다. 잘 작동하면 힘들이지 않고 소리가 날 수 있지만, 잘못 작동하면 순수 오디오 중심 도구로 디버깅하기 어려운 고집스러운 방식으로 나타날 수 있습니다.

클래스 T

클래스 T는 본질적으로 다른 전력 스테이지 물리보다는 스위칭 출력 스테이지에 이층화된 제어 전략으로 가장 유용하게 이해됩니다. 강조는 스위칭 에너지를 재분배하여 집중된 EMI 피크를 줄이는 적응 타이밍 및 스프레드 스펙트럼과 유사한 접근 방식에 있습니다. 이 용어에는 브랜드 역사도 있지만, 많은 기본 아이디어는 현대 저소음 스위칭 오디오 디자인에서 폭넓게 나타납니다.

실제 제품 개발에서 이러한 제어 전략은 앰프가 고감도 스피커나 컴팩트 인클로저 내부에서 조용함을 유지하면서 방출 테스트를 통과해야 할 때 특히 중요해집니다. 깨끗한 오디오 성능과 EMI 준수는 예측 가능한 스위칭 동작, 안정적인 제어 루프 및 생산 단위 간의 일관된 필터링을 포함하여 동일한 요소에 의존하는 경우가 많습니다.

강력한 구현에서 보통 하나의 통합 목표로 취급되는 설계 우려 사항은 다음과 같습니다:

• 변조 전략 및 스펙트럼 분포

• 피드백 설계 및 하중/필터 변동에 따른 루프 안정성

• 출력 필터링 선택 및 내성 민감도

• 초기 레이아웃 결정에서의 전자기 호환성 계획

클래스 T 스타일 접근 방식이 잘 수행될 때 이점은 마케팅 범주와 관련이 적고 스피커, 인클로저 및 규제 테스트 설정 전반에 걸쳐 잘 돌아가는 스위칭 서명을 유지하는 데 더 많이 있습니다.

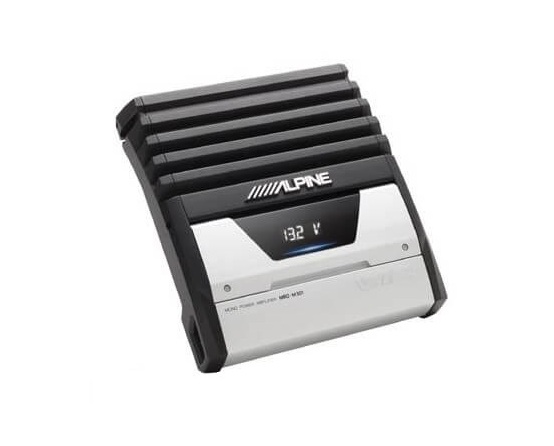

전력 증폭기 구성 요소

교과서 밖에서 살아남는 전력 증폭기는 거의 모든 것을 수행하는 하나의 회로가 아닙니다. 더 많은 것처럼 협조된 단계의 체인처럼 행동하며 각 단계는 조용히 실제 사용에서 조기에 또는 늦게 나타나는 제한을 커버합니다: 입력은 쉿소리와 험을 수집하고, 중간 단계는 전압 스윙이 부족하고, 출력 단계는 큰 전류 스트레스를 받으며, 열은 작동 포인트를 서서히 변경하고, 하중은 깨끗한 저항기와 전혀 다르게 보일 수 있습니다. 장기적으로 신뢰를 얻는 설계는 일반적으로 이러한 블록을 하나의 시스템으로 처리합니다. 왜냐하면 놀라움은 일반적으로 상호작용, 안정성 여유, 접지 결정, 열 드리프트 및 공급 동역학에서 비롯되기 때문이지, 주요 이득 수치에서 비롯되지 않기 때문입니다.

입력 단계 / 프리앰프

입력 단계는 모든 다운스트림에 대한 톤을 설정합니다. 소스가 앰프를 어떻게 인식하는지 형태를 만들고, 기준 동작을 설정하며, 대전력 신호가 관련되기 훨씬 전에 노이즈에 대한 기대를 설정합니다. 서로 다른 케이블, 신호 소스 및 설치 조건 전반에 걸쳐 일관된 입력 동작이 선호되는 경우가 많습니다. 왜냐하면 동작 시 간헐적 험과 원치 않는 노이즈를 줄이는 데 도움이 되기 때문입니다.

높은 입력 임피던스 및 소스 호환성

높은 입력 임피던스는 소스의 부하를 줄이고 소스 임피던스가 입력 커패시턴스와 상호작용할 때 발생하는 주파수 응답 변화를 피하는 데 도움이 됩니다. 실용적인 문제는 긴 인터커넥트, 수동 볼륨 조절기 또는 비정상적으로 높은 임피던스 소스에서 나타나는 경향이 있습니다. 이러한 경우 온건한 입력 버퍼는 성능이 케이블 길이 실험으로 바뀌는 것을 방지합니다. 입력이 관용적일 때, 문제 해결은 더 차분해집니다: 이 케이블에서만 발생하는 경우가 줄어들고, 벤치에서 랙으로 이동할 때 놀라움도 줄어듭니다.

게인/볼륨 구조 및 헤드룸 관리

균형 잡힌 게인 구조는 초기 단계가 클리핑되는 것을 방지하면서도 정상 입력 레벨에서 전체 출력을 허용합니다. 과도한 게인은 노이즈를 증가시킬 수 있고 볼륨 조정을 너무 민감하게 만들 수 있으며, 부족한 게인은 업스트림 장비를 과부하시키고 거친 소리를 발생시킬 수 있습니다. 많은 설계는 정상 듣기 레벨을 볼륨 조절 범위의 중간에 두고 짧은 오디오 피크에 대한 여분의 여유를 유지합니다.

접지, 차폐 및 저소음 장치 선택

노이즈 성능은 보통 화려한 회로 블록보다 전류 경로와 기준 무결성에 의해 결정됩니다. 스타 그라운드 개념, 짧고 의도적인 리턴 경로, 신중하게 선택된 섀시 연결 및 규율 있는 차폐는 종종 점진적인 구성 요소 교체보다 우수한 성능을 발휘합니다. 저노이즈 입력 장치는 도움이 될 수 있지만, 접지 루프를 해소하거나 스위칭 전류와 함께 배선된 고임피던스 노드를 용서하지는 않습니다. 실제 문제 해결에서 나타나는 패턴은 조용한 빌드는 리턴 전류가 처음부터 의도적으로 안내된 경우라는 것입니다. 이는 첫 번째 잡음 불만 후에 발견된 것이 아닙니다.

드라이버/전압 증폭기 단계 (VAS)

이 단계는 대부분의 전압 이득과 전압 스윙이 개발되는 곳이며, 또한 출력 장치의 커패시턴스를 충전하고 방전하는 데 사용되는 동적 전류를 제공합니다. 앰프가 다양한 스피커, 케이블 길이 및 온도에서 예측 가능하게 느껴질 때, VAS/드라이버 선택이 보통 그 이유의 일부입니다. 불안정한 동작이 나타날 때, 이 섹션은 종종 확인됩니다. 왜냐하면 작은 문제들이 전체 피드백 루프에 영향을 줄 수 있기 때문입니다.

선형 동작으로 전압 스윙 생성하기

VAS는 피드백 동작 예측을 어렵게 만드는 비선형 영역으로 미끄러지지 않도록 공급 레일 근처에서 스윙해야 합니다. 이 단계는 작은 비선형성이 피드백 루프 동작을 통해 왜곡을 증가시킬 수 있기 때문에 다양한 신호 수준에서 전이율과 이득을 안정적으로 유지하도록 일반적으로 바이어스됩니다. 실제로, 큰 스윙에서 차분함을 유지하는 VAS는 벤치 수치가 이미 존경받을 만 하더라도 밀어붙일 때 덜 긴장된 소리가 나는 앰프로 변환되는 경향이 있습니다.

앰프 내부의 커패시티브 부하 구동하기

고주파에서 출력 BJT 또는 MOSFET는 강한 커패시티브 부하를 나타냅니다. VAS가 전류를 신속하게 공급하거나 흡수할 수 없다면, 과도 왜곡이 증가하고 안정성 여유가 좁아져 빠른 에지나 반응 조건에서만 나타날 수 있는 방식으로 됩니다. 이것이 많은 견고한 설계가 순수한 이론적 계산보다 더 많은 정지 전류를 VAS/드라이버에서 운영하는 이유입니다. 이는 더 깨끗한 전환, 더 예측 가능한 위상 동작 및 출력 단계가 열심히 작업할 때 덜 드라마틱한 결과를 낳는 경향이 있습니다.

보상 및 주파수 형성

이것은 루프 동작이 비우호적인 조건에서 제어된 위상 여유를 위해 대역폭을 거래하는 보상 선택을 사용하여 형성되는 곳입니다. 목표는 일반적으로 잘 작동하는 대역폭이지, 고립된 상태에서 인상적으로 보이는 사양 시트 숫자가 아닙니다. 경험에 따르면 앰프가 저항 부하에서 잘 작동할 수 있지만, 긴 스피커 케이블이나 반응 스피커와 함께 불안정해질 수 있습니다. 현실적인 부하와 배선으로 보상을 테스트하면 후기 안정성 문제를 예방하는 데 도움이 됩니다.

카스코드 및 단계 격리

카스코딩은 밀러 효과를 줄이고 장치 전압을 더 일정하게 유지할 수 있어 선형성을 개선하고 지배적인 폴을 관리하기 쉽게 만드는 경향이 있습니다. 이는 높은 레일 전압에서 특히 매력적으로 되어, 설계가 장치 대체와 온도 변화에 걸쳐 일관된 동작을 유지해야 할 때 더욱 그렇습니다. 카스코드는 민감한 조정 조정이 필요하지 않고 트랜지스터 간 변화를 줄이기 때문에 생산 설계에서 선호되는 경우가 많습니다.

출력 / 전원 단계

출력 단계는 앰프가 복잡한 스피커 임피던스, 특정 주파수에서의 갑작스러운 임피던스 저하, 우연한 쇼트 및 허락 없이 발생하는 과도 신호와 같은 혼란스러운 세계와 마주치는 곳입니다. 좋은 출력 단계는 실제 부하에 의해 방해받지 않는 경향이 있으며, 이러한 차분한 행동은 보통 장치 한계 근처의 영웅적인 작동이 아니라 보수적인 스트레스 관리에서 옵니다.

높은 전류 전달을 위한 토폴로지

일반적인 출력 구현에는 상보형 이미터 팔로워(BJT)와 소스 팔로워(MOSFET)가 포함됩니다. 토폴로지 선택은 일반적으로 설계가 바이어스 동작, 열 경향 및 실제 전류에서 장치 스트레스를 어떻게 처리하는가에 달려 있으며, 현재 유행하는 옵션이 아닙니다. 안정적인 작동 지점은 온도 변화, 환기 조건 및 다양한 스피커 부하에서 신뢰할 수 있는 성능을 유지하기 때문에 선호됩니다.

병렬 장치 및 전류 공유

고출력 설계는 여러 출력 장치를 병렬로 연결하여 소산을 분산시키고 장치당 스트레스를 줄이는 경우가 많습니다. 볼라스트 저항기(이미터/소스 저항기)는 전류 공유를 촉진하고 하나의 장치가 과열되는 경우의 위험을 줄입니다. 실제 설계에서 이러한 저항기는 결함 동작을 예측하기 쉽게 만들어, 회복 가능한 과부하를 여러 부품을 한 번에 파손하는 연쇄 고장으로부터 분리할 수 있습니다.

바이어스 제어, 크로스오버 왜곡 및 열 추적

클래스 AB 단계는 크로스오버 왜곡을 낮추기 위해 충분히 안정적인 바이어스에 의존하며 과열되는 경향이 없어야 합니다. 온도 보상 바이어스 회로와 물리적 배치, 방열판 또는 제어되는 장치에 대한 열 결합은 종종 회로도만큼 중요합니다. 자주 발생하는 현장 불만은 예열 후 바이어스 드리프트입니다. 수시간 동안 "안정된" 느낌을 주는 설계는 열 경로를 단순히 가정하지 않고 의도적으로 설계된 것으로 취급하는 경향이 있습니다.

보호: 전류 제한, SOA 보호 장치, 및 결함 처리

단락, 저임피던스 딥, 및 리액티브 전류는 장치를 안전 작동 영역(SOA) 밖으로 밀어낼 수 있습니다. 실용적인 앰프는 종종 전류 제한, SOA 인식 보호, 때로는 지속적인 남용 동안 스트레스를 제한하기 위한 폴드백 동작을 추가합니다. 보다 세련된 구현은 정당한 음악 피크 동안에는 방해받지 않도록 유지하려고 하며, 과부하가 지속될 때는 단호하게 응답합니다. 많은 팀이 힘들게 배우는 현실 검사는 테스트에서 "절대 활성화되지 않는" 보호 회로가 현실적인 결함 구성 하에서 전혀 작동하지 않았을 수 있다는 것입니다.

전원 공급 장치 (에너지 저장, 피크 수요, 및 레일 행동)

공급 장치는 단순한 DC 공급자가 아니며 레일 변조, 접지 전류 및 과도 응답을 통해 신호 환경의 일부가 됩니다. 강력한 앰프가 자신의 성격을 유지할 수 없는 공급 장치와 결합되면 피크에서 긴장된 성격과 정상 상태 테스트로는 찾기 어려운 왜곡 메커니즘의 결과를 초래할 수 있습니다. 전원 공급 장치의 동작은 다양한 주 전압 조건에서 일관된 성능을 유지하기 위해 신호 경로만큼이나 주의 깊게 모니터링됩니다.

변압기/SMPS 능력 및 피크 전력 공급

공급 장치가 선형(변압기 + 정류기)인지 SMPS 기반인지 여부와 관계없이 과도한 하락이나 귀찮은 보호 차단 없이 짧은 고전류 폭주를 견뎌야 합니다. 많은 설계는 평균보다는 피크 수요에 맞춰 크기가 조정되며, 음악과 실제 프로그램 자료는 연속적인 사인파와 유사하게 작동하지 않습니다. 벤치 작업 및 청취 세션은 종종 과도 상태에서의 레일 강성이 인식된 용이성에 미치는 영향을 보이며, 이는 명목상의 더 많은 전력 주장에서 제안된 것보다 더 많습니다.

저장 커패시턴스, 리플 제어, 및 접지 반환

대량 커패시턴스는 리플을 줄이고 피크에 대한 지역 에너지를 제공하지만, 물리적 배치 및 반환 경로가 에너지가 깨끗하게 도착하는지를 결정합니다. 고전류 충전 펄스와 스피커 반환 전류는 입력 단계에서 사용되는 동일한 민감한 참조 경로를 공유해서는 안 됩니다. 많은 함음 및 버즈 문제는 회로도 형식에서는 전기적으로 올바르지만 실제 반환 전류 맵에 대해 무관심한 레이아웃에서 발생할 수 있으며, 이는 식별된 후에 고치는 것이 묘하게 만족스러울 수 있지만 그 이전에는 깊이 짜증나기 마련입니다.

레일 하강, 조절 전략, 및 열적 결과

레일 하강은 이용 가능한 헤드룸에 영향을 미치고 바이어스 포인트를 이동시킬 수 있으며, 때로는 하중 하에서 왜곡 행동을 변경하는 방식으로 나타납니다. 일부 설계는 부드러운 제한의 형태로 적당한 하강을 받아들이는 반면, 다른 설계는 일관된 역학을 위해 더 높은 조절을 추구합니다. 현실적인 선호는 일관되고 쉽게 예측할 수 있는 하강이며, 이는 주 전압 및 주변 온도가 변동할 때 열 행동 및 성능 변화를 보다 관리 가능하게 만듭니다.

제어, 모니터링, 및 시스템 수준 신뢰성 기능

출력 전력이 증가할수록 보호 및 지원 회로는 시스템 신뢰성에 더 중요해집니다. 이러한 회로는 스피커를 보호하고, 앰프 손상을 줄이며, 어려운 서비스 문제를 감소시키는 데 도움이 됩니다. 안정적인 보호 기능은 장기 운영 중 예상치 못한 고장을 줄이는 데에도 기여합니다.

스피커 보호

출력 릴레이 또는 고체 상태 분리는 DC 결함, 켜기/끄기 과도 및 특정 결함 모드에 대한 노출을 줄입니다. 타이밍 선택, 접점 동작(릴레이의 경우), 및 결함 탐지 임계값이 실제 사용에서 보호 기능이 느껴지는 방식을 영향을 미칩니다. 많은 스피커 고장은 비정상적인 사건, 전력 사이클링, 간헐적인 배선, 또는 단일 장치의 갑작스러운 고장으로 발생하며, 따라서 빠르고 신뢰할 수 있는 분리 동작은 일회성 재난을 줄이는 데 효과적입니다.

온도 감지, 바이어스 조정, 및 종료

서미스터, 온도 센서, 및 Vbe-배수기 구조는 온도를 추적하고 열 runaway의 가능성을 줄이는 데 도움이 됩니다. 열 차단은 공기 흐름이 막히거나 주변 온도가 예상 이상으로 상승할 때 재앙적인 결과를 방지할 수 있습니다. 센서 배치는 사람들이 처음 원하는 것보다 더 중요합니다: 잘못된 열 노드를 측정하면 실제 핫스팟이 계속 상승하는 동안 편안한 읽기를 만들 수 있습니다.

클래스 D 전용 블록

클래스 D 증폭기는 스위칭 동작을 도입하기 때문에 설계가 오디오 목표일지라도 혼합 신호 RF 작업처럼 느껴지기 시작합니다. 이 분야에서의 성공은 종종 첫 번째 EMI 테스트 이후에 수정될 수 있을 것이라고 희망하기보다는 초기 전자기 행동에 대한 현실적인 인식에서 비롯됩니다.

출력 LC 필터 및 부하 상호작용

출력 LC 필터는 PWM 파형에서 오디오를 재구성하고 스피커 임피던스 변동에 대해 안정성을 유지해야 합니다. 성분 허용오차, 포화 특성 및 전력 수준 의존성이 성능의 가장자리에 나타납니다. 실용적인 워크플로우는 불리한 부하를 중심으로 설계한 다음 실제 케이블과 스피커를 사용하여 검증하는 것입니다. 높은 주파수에서는 필터와 배선이 고유의 성격을 가진 결합 시스템처럼 동작합니다.

EMI 제어: 레이아웃, 차폐, 에지 비율 및 준수

EMI 제어는 레이아웃 규율에 큰 영향을 받습니다: 루프 영역 줄이기, 높은 di/dt 경로 관리 및 스위칭 에너지가 덜 공격적이도록 상승/하강 시간을 형성합니다. 스프레드스펙트럼 변조와 스너버는 유용한 도구가 될 수 있지만, 큰 저위상 스위칭 루프를 보상하는 데에는 드물게 효과적입니다. 준수를 원활히 통과하는 팀의 반복적인 관찰은 라우팅이 첫 배치 결정부터 RF 작업처럼 취급된다는 것입니다. "끝에서 청소" 되는 것이 아닙니다.

파워 앰프에 접근하는 생산적인 방법은 작은 왜곡 감소를 추구하기 전에 안정성, 전류 라우팅 및 열 거동을 조기에 다루는 것입니다. 이러한 동작이 안정되지 않으면, 더 나은 부품이 새로운 고장 모드를 노출할 수 있으며, 특히 반응형 부하 및 불완전한 현실 세계의 케이블링과 함께 할 경우가 그렇습니다. 이러한 기초 작업이 없으면 더 나은 부품은 종종 새로운 고장 모드를 드러내게 되고, 첫 현장 보고서가 도착할 때는 그러한 결과가 만족스럽지 않을 수 있습니다.

주요 성능 지표

기술 사양

앰프 사양은 반복 가능한 테스트 조건 및 회로의 물리적 경계에 고정될 때 신뢰할 수 있게 됩니다. 데이터 시트를 읽을 때 정해진 부하에서의 연속 RMS 전력으로 정격 전력이 명시되어 있고, 해석의 여지가 없는 테스트 한계가 있을 때 더 자신감을 느낍니다. 이러한 조건이 없으면 측정값이 여전히 정확할 수 있지만, 현실 세계의 작동에 대해 적절하게 유용해지지 않습니다.

RMS 전력 보고는 측정 설정이 명확하게 명시될 때 가장 해석하기 용이한 경향이 있습니다. 겸손해 보이지만 몇 분 동안 안정적인 정격은 사람들이 실제로 듣는 방식과 더 잘 정렬됩니다. 특히 방이 따뜻하고, 음악이 밀집하며, 세션이 빠른 데모보다 길어질 때 그렇습니다. 반면에 음악 전력 또는 짧은 버스트 정격은 인상적으로 보일 수 있지만, 전원 공급 전압 강하 및 샤시 내부의 열 축적의 장기적인 영향을 피할 수 있습니다.

정격을 비교 가능하게 만드는 RMS 전력 테스트 조건:

• 부하 임피던스 (예: 8 Ω, 4 Ω)

• 대역폭 (예: 20 Hz–20 kHz)

• 정격에서의 왜곡 한계 (예: 0.1% THD)

• 채널 드라이브 조건 (예: 스테레오 유닛을 위한 양채널 드라이브)

총 고조파 왜곡(THD)은 둔탁한 도구이지만, 문맥에서 읽으면 실제 통찰력을 제공합니다. 1 kHz에서 매우 낮은 THD 수치는 종종 강한 루프 이득과 양호한 선형성을 나타내지만, 주파수가 상승할 때, 출력 수준이 범위의 맨 위에 접근할 때, 이 Load가 덜 우호적일 때 THD가 어떻게 변하는지를 보는 것이 더 밝혀지는 경우가 많습니다. 이러한 변화는 종종 앰프의 개성이 드러나는 곳입니다. 마케팅 언어가 아닌, 예측할 수 있는 공학적 행동으로요.

실제 측정에서 THD가 증가하는 일반적인 원인:

• 제한된 개방 루프 대역폭을 암시하는 고주파 THD 성장

• 안정성을 위해 속도를 거래하는 보상 선택

• 장치가 전류를 전달하면서 출력 단계 비선형성

• 더 높은 차수 성분이 지배하는 왜곡 스펙트럼, 이는 밀어낼 때 더 날카롭게 들릴 수 있습니다.

슬루율은 출력 전압이 얼마나 빠르게 변할 수 있는지를 제한하며, 그 한계는 순간적인 변화에서 가장 명확하게 나타납니다. 슬루율이 소진되면, 가청 결과는 항상 부드럽게 완화되지 않습니다. 이는 가청 대역으로 흘러나오는 순간적 인터모듈레이션 산물을 생성할 수 있습니다. 정적인 톤에서는 깨끗하게 측정되지만 복합적인 패시지에서는 혼잡하게 들리는 그러한 불일치는 청취자를 좌절하게 만듭니다. 음악이 바빠지기 전까지 앰프가 괜찮아 보이기 때문입니다.

슬루율 헤드룸에 일반적으로 영향을 미치는 설계 요소:

• 입력 단계 전류 용량

• 보상 커패시터 값

• 스피커 및 케이블로부터의 유효한 정전 용량 부하

이 문제를 실용적으로 생각하는 방법은 앰프가 어렵고 높은 레벨의 과도 신호를 가진 스피커에 어떻게 반응하는지 살펴보는 것입니다. 적절한 여유가 있는 유닛은 견고하게 유지되며 부서지지 않으면서 세부 사항을 그대로 유지하는 경우가 많습니다. 이는 회복 행동으로 강제되지 않기 때문입니다.

댐핑 계수는 출력 임피던스와 밀접한 관계가 있으며, 반응 스피커 부하와 우퍼의 역기전력에서 가장 중요해집니다. 낮은 출력 임피던스는 스피커 제어를 향상시킬 수 있지만, 스피커 단자에서의 실제 댐핑 계수는 케이블, 커넥터 및 기타 외부 요소에도 영향을 받습니다. 따라서 매우 높은 댐핑 계수 평가는 실제 작동 조건을 완전히 나타내지 않을 수 있습니다.

드라이버에서 실제 댐핑을 제한하는 시스템 요소:

• 스피커 케이블 저항

• 커넥터/접촉 손실

• 크로스오버 인덕터 및 직렬 요소

• 시간이 지남에 따라 접촉 산화

따라서 댐핑 계수를 뽐내는 숫자로 다루기보다, 앰프가 배선, 커넥터 및 배치가 일반 가정용 시스템처럼 보일 때 bass articulation과 음색 균형을 유지하는지에 대한 강건성의 단서로 읽는 것이 더 좋습니다.

부하 임피던스 능력은 모든 서브시스템이 동시에 협력하도록 강제하기 때문에 가장 솔직한 스트레스 체크 중 하나입니다. 4 Ω 및 2 Ω 부하와, 가파른 위상 각을 가진 반응 부하에의 작동은 출력 장치가 어떻게 관리되는지, 전류 제한이 어떻게 구현되는지, 열 행동이 어떻게 추적되는지, 그리고 수요에 따라 전원 공급 장치가 얼마나 단단한지에 따라 달라집니다. 주된 우려는 앰프가 작동하는지 여부뿐만 아니라, 안정적이고 선형 성능이 한계 근처에서 지속적으로 유지되는지 여부입니다. 진동, 클리핑 또는 열 저감이 오디오 품질에 영향을 주지 않도록 말입니다.

일반적으로 어려운 부하 행동을 결정하는 서브시스템:

• 출력 장치 선택 및 안전 작업 영역 관리

• 전류 제한 전략(어떻게 작동하고 얼마나 급작스럽게)

• 지속적인 전류 소모에 대한 전원 공급 장치의 강성

• 열 추적 및 열 방산 효과

실제 사용에서 나는 다음과 같은 패턴을 보았습니다: 공격적인 보호 장치를 가진 디자인은 처음에는 인상적일 수 있지만, 보호 장치가 개입할 때 동적 재료에서 예측 불가능해질 수 있습니다. 더 부드러운 열 추적과 우아한 전류 처리로 설계된 제품은 덜 극적이지만 일관성이 높게 나타나며, 이는 장기적으로 듣는 사람들이 훨씬 더 쉬운 사용으로 설명하는 것을 잘 일치시키는 경향이 있습니다.

성능 메트릭

비교는 측정 기준이 일관될 때만 유지되며 메트릭이 실제로 반복 가능한 듣기 결과에 매핑될 때만 유효합니다. 나는 하나의 숫자로 비교할 때 조심해야 한다는 것을 배웠습니다. 이들은 감정적으로 만족스러울 수 있고, 깔끔하고, 간단하며, 단정적일 수도 있지만, 실제 스피커와 실제 방에서 앰프가 어떻게 작동하는지를 예측하는 데 실패할 수 있습니다.

RMS 전력은 지속 가능한 능력을 반영하기 때문에 기준으로 잘 작동합니다. PMPO와 같은 임시 스타일의 평가는 공급 장치가 떨어지기 전에 짧은 피크가 얼마나 높이 뛸 수 있는지를 주로 설명합니다. 앰프를 스피커와 함께 사용할 때, 실질적인 질문은 실제 작업 주기에서 조용히 다이내믹을 압축하지 않고 깨끗한 전류를 전달할 수 있는가입니다. 많은 실망스러운 “고전력” 조합은 숫자가 조작된 것이 아니라, 디자인이 현실적인 수준에서 긴 청취 세션보다 짧은 쇼피스 순간에 조정되었기 때문에 실패합니다.

“고전력” 페어링이 실제로 성과를 내지 못하는 일반적인 이유:

• 짧은 시연을 위해 최적화된 전원 공급 장치, 지속적인 전류 소모를 위한 것이 아님

• 실제 사용과 맞지 않는 평균을 위해 크기가 조정된 열 방산

• 낮은 임피던스 스윙에서 너무 일찍 작동하는 전류 제한

가청 대역을 넘어선 주파수 응답은 트로피로서 그다지 흥미롭지 않습니다. 가청 위상 이동을 줄이고, 과도 타이밍을 보존하며, 오디오 대역 전반에 걸쳐 피드백 행동을 예측 가능하게 유지할 때 진정으로 유용해집니다. 내가 찾는 것은 평탄한 진폭 응답뿐만 아니라 부하 하에서의 안정적인 위상 여유이며, 이러한 안정성은 일관된 이미징 및 일부 레코딩의 아티팩트 수를 줄이는 것과 관련이 있는 경향이 있습니다.

좋은 성능을 보이는 넓은 대역폭 디자인과 그렇지 않은 디자인을 종종 구별하는 특성:

• 커패시턴스와 인덕턴스를 구동할 때 안정적인 루프 동작

• 실제 스피커 전류가 요구될 때 붕괴되지 않는 대역폭

• 한계 안정성으로부터 발생하는 미세한 고주파 아티팩트를 피하는 부하 허용도

신호 대 잡음비(SNR)는 증폭기가 전체 출력에 비해 얼마나 조용한지를 설명하지만, 수치는 가중치와 참조 레벨이 명시될 때만 의미가 있다. 실제 제품에서 100 dB를 넘는 것은 일반적으로 조용한 입력 단계 이상의 것을 반영한다. 그것은 규율 있는 이득 구조, 깨끗한 레일, 사려 깊은 접지 및 자석 결합을 줄이고 민감한 노드에서 스위칭 노이즈를 차단하는 레이아웃 선택을 반영한다. 이 지점에서 나는 종종 약간 조심스러운 기분이 든다: 스펙은 깨끗하게 보일 수 있지만, 이득 분배와 접지가 엉망이면 설치된 시스템은 여전히 웅웅거릴 수 있다.

실제 세계의 노이즈에 강하게 영향을 미치는 설계 및 통합 요인:

• 소스, 프리앰프, 증폭기 간의 이득 스테이징

• 전원 레일 청결도 및 조정기 전략

• 험 루프를 피하는 접지 접근 방식

• 결합 및 RF 유입을 줄이는 레이아웃 관행

• 클래스 D 및 혼합 디지털/아날로그 설정에서 스위칭 엣지에 대한 노출

반복적으로 배운 현실적인 교훈은 고립 상태에서 조용하게 측정된 증폭기가 케이블링과 접지가 루프 전류를 초대하면 전체 시스템에서 시끄럽게 변할 수 있다는 것이다. 따라서 KPI 마인드는 일반적으로 내부 노이즈 플로어를 넘어서며, 정상 배선과 일반 소스 장치에 대한 설계의 내구성으로 확장된다.

이러한 지표들을 연결하는 하나의 단서가 있다: KPI는 이상적인 테스트 톤이 아니라 현실적인 스트레스 하의 행동을 예측할 때 가장 유용하다. 시간이 지남에 따라 만족을 주는 증폭기는 일반적으로 단일 헤드라인 스펙을 "획득"하는 것들이 아니다; 그들은 주파수, 출력 수준, 온도 및 부하 전반에 걸쳐 일관된 측정값을 유지하는 것이며, 보호 작동이 시스템을 가청 변화로 강제하는 것이 아니라 부드럽게 전환되는 것들이다. 이것이 바로 스펙이 마케팅처럼 느껴지지 않고 엔지니어링 증거처럼 읽히기 시작하는 지점이다.

2026년의 전력 증폭기 배치

2026년에는 전력 증폭기(PAs)가 고립으로 최적화될 수 있는 독립적인 최종 블록처럼 행동하는 경우가 드물다. 그들은 날마다의 효율성, 실제 선형성, 열 드리프트, 유닛을 보정하고 정렬하는 데 걸리는 시간이 모두 비용, 일정 압박 및 현장 성능에 나타나기 때문에 시스템의 생존 가능성을 설정하는 경향이 있다. 많은 팀들이 느끼는 바는 문제가 발생하는 위치의 변화이다: PA는 제어된 벤치에서 그럴듯하게 보일 수 있지만, 포장되고 안테나에 연결되어 생산 유사 스트레스 및 변화를 거치면 불편한 엣지 케이스가 드러날 수 있다. 결과적으로 배치는 일반적으로 PA를 안테나 인터페이스, 전력 공급 및 소프트웨어 보정과 함께 공동 설계 요소로 다루며, 하드웨어가 실험실을 떠났을 때 다른 방식으로 작동할 것이라고 가정하는 검증 계획을 마련한다.

5G/6G 인프라

현대의 5G 및 6G 무선은 대규모 MIMO 시스템에서 각 안테나 요소에 RF 전력 증폭기를 사용한다. 이는 하나의 대형 전력 증폭기를 여러 개의 작은 분산 증폭기로 대체하여 엄격한 열 및 규제 한계 아래에서 작동한다. 높은 피크 변조 기간 동안 깨끗한 신호 전송을 유지해야 하며, 정상 작동 조건에서 전력 손실을 줄여야 한다.

고-PAPR 변조 하의 선형성

광대역 OFDM은 일반적으로 높은 피크 대 평균 전력 비율(PAPR)을 유도한다. 그 현실은 PA가 스펙트럼 재성장으로 전환되지 않고 큰 피크를 견뎌야 하도록 강요한다. 팀들이 불안해하는 경향이 있는 것은 준수를 위해 실온에서 단일 스윕이 필요 없다는 것이다: 성능은 온도 변화, 장치 노화 및 안테나 결합, 인클로저 상호작용 및 환경 이동으로 인한 부하 변화에 걸쳐 예측 가능성을 유지해야 한다. 실제로 선형성 작업은 단일 숫자 목표가 아닌 다중 조건 운동이 된다.

실질적인 작동 지점에서의 효율성

기지국 및 무선은 지속적인 피크 출력에서 잘 놓이지 않는다. 그들은 긴 시간 동안 감소하여 많은 고전적인 PA 설계가 효율성을 빠르게 잃는 위치에서 지내인다. 배열이 확장됨에 따라 평균 효율성이 운영 상의 우려를 지배하기 시작하는데, 이는 냉각 예산, 에너지 소비 및 장기적인 신뢰성 여유를 형성하기 때문이다. 그러므로 많은 배치에서 효율성 기술을 판단하는데 그들이 실제 스케줄링 및 트래픽 패턴 하에서 감소된 지역에서 어떻게 행동하는지에 따라 다르며, 비록 그것이 피크 숫자를 인용하는 것보다 덜 화려하더라도 그렇다.

배치 패턴: 무역오프 관리를 위한 아키텍처 및 알고리즘 혼합

주류 인프라 설계는 일반적으로 PA 아키텍처 선택을 소프트웨어 기반 보정과 결합하여 생산을 보정 마라톤으로 전환하지 않고 선형성과 효율성이 공존할 수 있도록 한다.

아키텍처 및 알고리즘 기술은

5G/6G 무선에서 자주 결합된다:

• 도허티 스타일 부하 변조

• 엔벨로프 트래킹(전원 변조)

• 생산 인식 보정 전략이 포함된 디지털 프리디스토션(DPD)

도허티 스타일 PA는 PAPR 신호가 존재하는 백도프 지역에서 더 강력한 효율성을 유지하므로 널리 배치되고 있습니다. 경험이 풍부한 팀이 주목하는 것은 시뮬레이션 곡선의 아름다움이 아니라, 장치 분산, 바이어스 드리프트 및 임피던스 변동에서도 이점이 지속되는지 여부입니다. 설계는 신중하게 조정된 벤치에서 훌륭하게 보일 수 있지만, 안테나 불일치, 포장 효과 및 외부 열 기울기가 발생하면 조용히 경쟁력을 잃을 수 있습니다. 이러한 이유로, 많은 프로그램은 이상적인 조정 하에서만 나타나는 최상의 성능을 포기하는 것일지라도, 유닛 간에 안정적으로 유지되는 강력한 부하 변조 행동을 선호합니다.

앰블 이프 트래킹은 공급을 신호 진폭에 따라 이동시켜 낭비되는 전압 헤드룸을 줄입니다. 실제 제약은 제품이 밀릴 때 제어 루프가 어떻게 작동하는가에 달려 있습니다: 지연은 왜곡을 부풀릴 수 있으며, 지나치게 공격적인 추적은 EMI 및 공급 유도 아티팩트를 초래하여 격리하는 데 시간이 소모됩니다. 실제로, 팀은 제조 변동에 걸쳐 특성화 및 재현하기 쉬운 추적 프로파일을 선호하는 경향이 있습니다. 이는 늦은 단계에서의 놀라움에 대한 불안을 줄이고 검증 주기를 단축시킵니다.

DPD는 PA를 선형화하기 위해 일반적으로 병행 사용되지만, 2026년 배치에서는 모델의 정교함뿐만 아니라 현장에서의 보정 행동에 이례적으로 날카로운 초점을 맞추고 있습니다. 프로그램은 종종 "숨겨진 세금"이 계산이 아니라 계수 관리 및 함대 간 재현성이라는 것을 발견합니다.

배치 논의를 지배하는 DPD 보정 질문:

• 온도 및 노화에 따른 계수 업데이트 주기

• 트래픽 중단을 피하는 운전 중 보정 방법

• 취약한 조정 없이 메모리 효과 및 온도 의존적 행동 처리

반복적인 배치 교훈은 보정 시간, 재작업 위험 및 유닛 간 재현성이 PA 선택이 생산에서 부드럽게 느껴지거나 힘들게 느껴지도록 결정할 수 있다는 것입니다. 그 결과, PA 선택지는 단순히 개별 기기 메트릭만으로 평가되는 것이 아니라, 안정적이고 낮은 터치 DPD와 얼마나 원활하게 협력하는지를 점점 더 선별받고 있습니다.

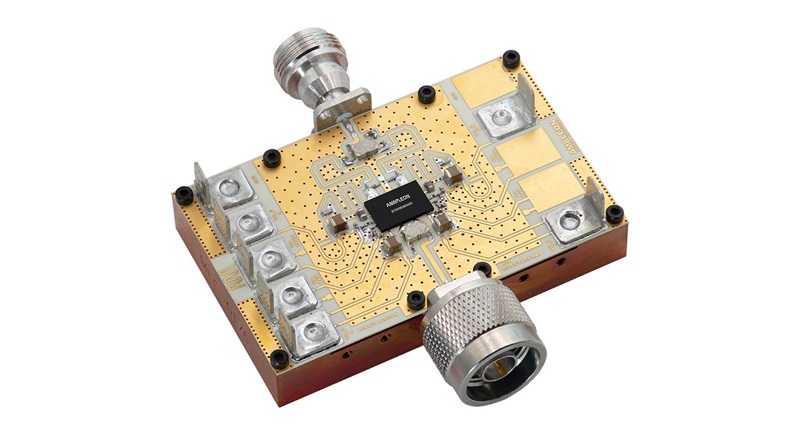

mmWave에서는 열 추출 및 기생 효과가 결과를 지배하는 경우가 많습니다. Class F 및 역-F와 같은 고조파 조정 접근 방식은 겹침 관련 소산을 줄이기 위해 전압 및 전류 파형을 형성하기 위해 사용됩니다. 문제는 mmWave 레이아웃 기생 효과, 패키지 전환, 및 인터커넥트 불연속성이 고조파 임피던스를 이동시켜 이론적 이득을 약화시킬 수 있다는 것입니다. 가장 잘 견디는 설계는 고조파 조정을 시스템 규율로 다룹니다: 레이아웃 선택, 수동 네트워크, 포장 및 안테나 인터페이스는 PA 설계 공간의 일부로 여겨지고, 후처리 작업이 아닙니다.

인프라 팀에서 공감을 얻는 관점은 mmWave PA 작업이 단일 "이상 클래스"를 발견하는 것보다 변동을 통제하는 것이 더 중요하다는 것입니다. 많은 유닛, 여러 환경, 최소 재조정에서 사양 내에 머무는 하드웨어가 배치 신뢰를 얻는 하드웨어인 경향이 있습니다.

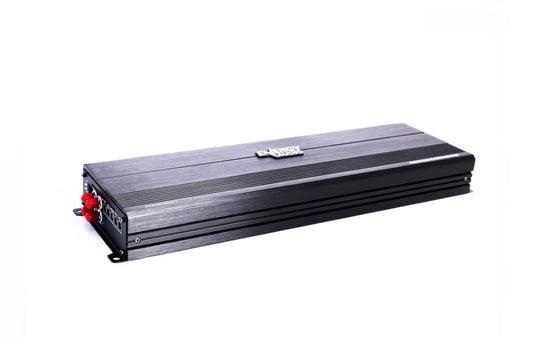

전기차

전기차에서는 증폭기가 고객이 즉시 인지하는 기능과 규제기관이 점점 더 면밀히 조사하는 기능의 경로에 자리 잡고 있습니다. 또한 소비자 전자 제품에 비해 용서가 없는 전기적 환경에서도 살아남습니다: 과도 전압, 공급 강하, 접지 오프셋, 및 넓은 온도 변동은 정상적인 작동 조건이며 예외 사항이 아닙니다. 이러한 이유로 설계 대화는 주목할 만한 오디오 사양에서 실제 차량 이벤트 전반에 걸쳐 예측 가능한 행동으로 옮겨가는 경향이 있습니다.

AVAS (음향 차량 경고 시스템)

AVAS는 보행자가 차량의 존재를 일관되게 인식할 수 있는지 여부로 판단됩니다. 이는 PA 요구 사항을 일관된 음향 출력 및 제어된 고장 모드로 유도하며, 최대 볼륨을 추구하기보다는 이러한 조건을 지향합니다.

AVAS 기반 PA 기대 사항에는 일반적으로 다음이 포함됩니다:

• 온도 전반에 걸쳐 안정적인 이득 및 주파수 응답

• 경고 신호가 인식 가능한 상태를 유지하도록 예측 가능한 클리핑 행동

• 자동차 전원 시스템의 공급 강하 및 레일 과도 전압에 대한 내성

차량 프로그램은 종종 벤치 측정과 차량 내 동작 사이에 불편한 간격을 발견합니다. 안정된 공급에서 깨끗해 보이는 PA가 크랭크 이벤트, 하중 덤프, 또는 변화하는 접지 기준 아래에서 다르게 작동할 수 있습니다. 보호 제한, 잘 특성화된 복구 행동 및 보수적인 헤드룸을 포함한 설계는 후반부 조정 소란 및 준수 불확실성을 줄이는 경향이 있습니다.

ANC (능동 소음 제거)

ANC는 앰프가 제어 루프에 참여하기 때문에 낮은 지연 시간과 일관된 위상 응답에 의존합니다. 이는 대역폭, 그룹 지연 안정성 및 노이즈 바닥이 단순한 오디오 테스트로는 드러나지 않는 방식으로 중요함을 의미합니다. 많은 팀들은 때때로 힘든 방법으로 1 kHz에서 단일 THD 수치가 ANC 루프가 시간과 온도에 따라 얼마나 잘 취소 깊이를 유지하는지를 예측하지 못한다는 것을 배웁니다.

ANC 중심의 PA 제약은 종종 다음과 같이 나타납니다:

• 취소 대역에서 평탄하게 유지되는 위상 거동의 넓은 대역폭

• ANC가 일반적으로 작동하는 적당한 출력 레벨에서 낮은 노이즈와 낮은 왜곡

• 작은 위상 이동이 취소를 침식할 수 있기 때문에 온도 및 공급 변동에 걸쳐 안정적인 성능

성공적인 ANC 설계를 구별하는 경향이 있는 것은 앰프가 루프 내에서 어떻게 작동하는가입니다: 위상 안정성, 소신호 선형성, 그리고 단지 잘 보이는 고립된 측정값만이 아니라 실제 작동 조건에서 반복 가능한 지연 시간입니다.

IoT 및 배터리 전원 RF 노드

IoT 장치, 웨어러블 및 배터리 전원 RF 노드 전반에 걸쳐 엔지니어링 노력은 낮은 전송 전력에서 에너지 효율성에 집중됩니다. 스위칭 모드 RF PA, 특히 Class E 및 Class F 패밀리는 파형 shaping이 배수 전압과 전류 간의 겹침을 줄일 수 있기 때문에 자주 선택됩니다. 그러나 많은 작은 제품에서 트랜지스터가 유일한 제한 요소가 드물기 때문에 좌절을 겪습니다; 구현 세부 사항이 한계를 설정하는 경우가 많습니다.

실제에서의 고조파 조정

이러한 아키텍처는 기본 및 고조파에서 목표 임피던스를 강제하기 위해 고조파 조정 네트워크에 의존합니다. 실제로 손실과 변동성은 종종 활성 소자 자체보다는 주변 구현에서 발생합니다.

일반적인 구현 병목 현상:

• 특히 작은 인덕터와 커패시터에서의 구성 요소 Q 및 허용 오차

• PCB 기생, 유도성, 및 접지 반환 품질

• 장치 간의 안테나 매칭 변동 및 사용자 핸들링으로 인한 변화

많은 팀이 도달하는 실제적인 교훈은 효율성이 종종 트랜지스터에서 손실되기 전에 매칭 네트워크 및 상호 연결에서 "소모"된다는 점입니다. EM 공동 시뮬레이션, 제어 임피던스 레이아웃 및 강력한 매칭 전략에 일찍 투자하는 프로그램은 주로 성능이 높은 장치를 선택하는 프로그램보다 더 일관된 배터리 수명을 가진 제품을 발송하는 경우가 많습니다.

시스템 수준 공동 설계

배터리 전원 제품은 여전히 방출 한계 및 공존 요건을 충족해야 합니다. 스위칭 PA는 고조파 종료가 제조 변동이나 안테나 조정 때문에 변할 때 고조파 및 스퍼를 생성할 수 있습니다. 가장 신뢰할 수 있는 설계는 안테나 인터페이스를 가변 부하로 취급하고 완벽성이 아닌 허용 오차를 위해 설계합니다. 많은 출하 제품에서 팀은 실제 세계 취급, 인클로저 효과 및 장치 간 확산을 통해 더 예측 가능한 스펙트럼 거동을 얻기 위해 피크 효율의 격렬한 감소를 수용합니다.

인프라, 자동차 및 IoT 전반에 걸쳐 PA의 성공은 단일 피크 메트릭이 고립에서 얼마나 인상적으로 보이는지보다는 행동이 얼마나 제어 가능하고 반복 가능한지를 점점 더 추적합니다. 도허티 작동, 엔벨로프 추적, 그리고 고조파 조정 같은 기술은 온도 변화, 불일치, 공정 확산, 그리고 노화 동안 안정적일 때만 이점을 제공합니다. 2026년의 가장 경쟁력 있는 배포는 RF 설계를 전력 관리 및 소프트웨어 보정과 결합하는 경향이 있으며, 보정 노력이 예측 가능하게 유지되고 후반 단계 시스템 문제의 가능성을 줄이는 접근 방식을 지향합니다.

결론

전력 증폭기 성능은 출력 전력만큼 의존하지 않습니다. 안정적인 작동을 위해서는 바이어스, 피드백, 열 행동, 부하 상호 작용 및 전원 공급 성능에 대한 신중한 제어가 필요합니다. 서로 다른 전력 증폭기 설계는 응용 프로그램에 따라 효율성, 선형성 및 신뢰성을 서로 다른 방식으로 균형 맞춥니다. 현대 시스템이 더 높은 전력 밀도와 효율성을 요구함에 따라 성공적인 증폭기 설계는 실제 작동 조건에서 예측 가능한 성능을 유지하는 데 점점 더 의존하고 있습니다.

자주 묻는 질문 (FAQ)

1. 전력 증폭기 성능이 전력 공급보다 전력 증폭기 회로 자체에만 의존하는 이유는 무엇입니까?

전력 증폭기는 입력 신호에서 직접 출력 에너지를 생성하지 않습니다. 대신, 입력 파형이 어떻게 DC 전원 레일에서 에너지를 끌어와 부하에 전달되는지를 제어합니다. 이 때문에 전원 공급 장치의 안정성은 까다로운 작동 중 증폭기 동작에 강한 영향을 미칩니다. 전원 규제 약화, 레일 저하, 불량 접지 또는 충분하지 않은 전류 공급은 동적 성능을 저하시킬 수 있으며, 왜곡을 증가시키고 고출력 조건에서 불안정을 초래할 수 있습니다. 많은 실용적인 증폭기 설계에서 장기적인 신뢰성은 활성 소자 자체만큼이나 전원 공급 장치의 동작 및 전류 반환 관리에 의존합니다.

2. 왜 열적 성능이 클래스 A 및 클래스 AB 증폭기 설계에서 가장 큰 도전 과제 중 하나로 간주되나요?

클래스 A 및 클래스 AB 증폭기는 출력 소자가 대기 조건에서도 부분적으로 또는 완전히 전도되기 때문에 지속적으로 열을 방출합니다. 내부 온도가 상승함에 따라 트랜지스터 작동 지점이 드리프트하고, 바이어스 전류가 변화하며, 왜곡 동작이 예기치 않게 변할 수 있습니다. 따라서 열 관리는 히트 싱크, 공기 흐름, 열 결합, 센서 배치 및 바이어스 추적을 포함하는 시스템 수준의 설계 문제로 변모합니다. 바이어스 센서를 재배치하거나 히트 싱크 접촉 압력을 변경하는 등의 작은 기계적 변화도 장기적인 안정성과 왜곡 성능에 상당한 영향을 미칠 수 있습니다.

3. 부정적 피드백이 증폭기의 선형성을 향상시키는 동시에 안정성 문제를 어떻게 유발하나요?

부정적 피드백은 증폭기 내부의 비선형 동작을 수정하여 왜곡을 줄이고 폐쇄 루프 이득을 안정화합니다. 그러나 신호 주파수가 증가함에 따라 피드백 루프 내부의 축적된 위상 이동이 위상 여유를 줄이고 잠재적으로 울림이나 진동을 초래할 수 있습니다. 반응성 스피커 부하, 긴 케이블 및 기생 정전 용량은 실제 작동 조건에서 루프 응답을 변경하기 때문에 이를 더욱 어렵게 만듭니다. 따라서 설계자는 대역폭, 왜곡 감소 및 안정적인 작동을 균형 있게 유지하기 위해 보상 네트워크, 감쇠 회로 및 신중한 배치 기술을 사용합니다.

4. 왜 반응성 스피커 부하는 간단한 저항성 부하보다 증폭기에게 훨씬 더 어려운가요?

실제 스피커는 고정 저항기처럼 동작하지 않습니다. 그들의 임피던스는 주파수에 따라 변화하며 종종 전류 위상 관계를 변화시키는 유도 및 공명 특성이 포함됩니다. 이러한 변동 전기 조건은 증폭기가 복잡한 전류 흐름, 급속한 과도 수요 및 변화하는 피드백 동작을 동시에 관리하도록 강요합니다. 단순한 실험실 저항기로 안정적으로 보이는 증폭기는 반응성 스피커 및 긴 케이블에 연결되면 불안정해지거나 진동하거나 큰 왜곡을 초래할 수 있습니다.

5. 클래스 AB 증폭기에서 크로스오버 왜곡을 줄이는 데 바이어스 제어가 왜 그렇게 중요한가요?

클래스 AB 증폭기는 두 출력 소자가 제로 크로싱 영역 주변에서 약간 작동하도록 허용함으로써 크로스오버 왜곡을 줄입니다. 바이어스 전류가 너무 낮아지면 장치 간 전환 중 불연속성이 나타나고, 이는 들을 수 있는 크로스오버 왜곡을 유발합니다. 바이어스 전류가 너무 높아지면 유휴 열 방출이 급격히 증가하고 열 폭주 위험이 커집니다. 효과적인 바이어스 시스템은 따라서 Vbe 증가기 및 신중하게 배치된 센서와 같은 열 추적 회로를 사용하여 온도 변화와 긴 청취 세션 전반에 걸쳐 안정적인 작동 조건을 유지합니다.

6. 왜 PCB 레이아웃이 고효율 클래스 D 증폭기에서 매우 중요해지나요?

클래스 D 증폭기는 매우 높은 속도로 큰 전류를 스위칭하여 강한 전자기 장과 빠른 과도 엣지를 생성합니다. 열악한 PCB 레이아웃은 기생 유도, 방사된 EMI, 스위칭 소음 및 접지 루프 간섭을 증가시킬 수 있습니다. 게이트 드라이브 루프나 고전류 반환 경로 주위의 작은 라우팅 오류는 효율적인 증폭기를 지속적인 불안정성과 방출 문제의 원천으로 변형할 수 있습니다. 이 때문에 클래스 D 증폭기 레이아웃은 종종 기존의 저주파 오디오 설계보다 RF 시스템 설계에 유사한 방식으로 접근합니다.

7. 출력 보호 시스템이 재앙적인 증폭기 및 스피커 고장을 어떻게 방지합니까?

보호 회로는 DC 오프셋, 과전류, 과열 및 비정상적인 시동 과도 현상과 같은 위험한 작동 조건을 모니터링합니다. 결함 조건이 나타나면, 릴레이 또는 고체 상태 분리 시스템이 부하에 도달하기 전에 스피커를 격리합니다. 이러한 회로는 특히 중요합니다. 왜냐하면 많은 증폭기 고장이 열 스트레스, 단락 또는 불안정한 작동 조건 중에 갑자기 발생하기 때문입니다. 신뢰할 수 있는 보호 시스템은 비싼 스피커 손상을 방지하고 비정상 작동 중 연쇄적인 증폭기 고장을 줄이는 데 도움이 됩니다.

8. 왜 높은 감쇠 계수 사양이 실제 오디오 시스템에서 때때로 오해의 소지가 있나요?

감쇠 인자는 스피커 임피던스와 앰프 출력 임피던스 사이의 관계를 반영하여 앰프가 스피커의 움직임과 역기전력 효과를 얼마나 잘 제어하는지를 설명하는 데 도움을 줍니다. 그러나 스피커가 실제로 경험하는 감쇠는 케이블 저항, 커넥터 품질, 크로스오버 구성 요소, 그리고 시간이 지남에 따라 발생하는 접촉 산화의 영향을 받습니다. 따라서 실험실 조건에서 측정된 매우 높은 감쇠 계수는 일반적인 스피커 배선과 시스템 손실이 도입되면 의미 있는 실제 차이로 직접 이어지지 않을 수 있습니다.

9. 현대의 5G 및 6G 파워 앰프는 왜 도허티 작동, 엽서 추적 및 디지털 프리디스토션(DPD)과 같은 기술에 많이 의존하나요?

현대의 무선 통신 시스템은 강력한 효율성과 우수한 선형성을 요구하는 높은 피크-평균 전력 비율(PAPR) 변조 방식 사용합니다. 도허티 아키텍처는 저하된 운영 조건에서 효율성을 높이고, 엽서 추적은 낭비되는 전력을 줄이기 위해 공급 전압을 동적으로 조정하며, DPD는 RF 앰프에서 발생하는 비선형 왜곡을 수정합니다. 이러한 기술들은 신호 품질을 유지하고, 열 발생을 줄이며, 엄격한 주파수 규정을 충족하면서 고속 데이터 통신 시스템을 지원하기 위해 함께 작동합니다.

10. 왜 현실적인 스트레스 조건에서의 앰프 동작이 분리된 실험실 사양보다 더 중요하나요?

많은 앰프들이 고정 저항성 하중, 짧은 지속 시간 신호 및 이상적인 전원 공급 장치를 사용하는 제어된 테스트 조건에서 인상적인 사양을 달성합니다. 그러나 실제 운전에서는 열 축적, 반응성 스피커 하중, 케이블 효과, 전압 변동, 장기적인 바이어스 드리프트 및 반복적인 과도 피크가 발생합니다. 온도 변화, 어려운 하중 및 지속적인 작동에서 예측 가능한 동작을 유지하는 앰프는 일반적으로 분리된 벤치마크 측정을 위해 주로 최적화된 설계보다 더 신뢰할 수 있는 장기 성능을 제공합니다.
