OP-AMP 회로의 기본 사항

복잡한 전자 제품의 세계에서, 그 신비로의 여행은 우리를 항상 절묘하고 복잡한 회로 구성 요소 만화경으로 이끌어줍니다.이 영역의 핵심은 OP AMP (Operational Amplifiers) (OP AMP)의 핵심으로, 놀라운 다양성과 광범위한 응용 분야를 축하했습니다.기본 전압 버퍼에서 음성 저항 응용 분야의보다 정교한 영역에 이르기까지, OP AMP의 이러한 구성은 전자 회로 설계의 복잡한 원리와 수많은 애플리케이션을 제공합니다.우리의 기사는 이러한 다양한 운영 앰프 구성을 깊이 파고 올리는 것을 목표로합니다.우리는 그들의 특성을 해부하고 원칙을 면밀히 조사하며 각 회로 설계의 실제 응용을 밝힙니다.이 탐사는이 중추적 인 전자 구성 요소에 대한 더 풍부하고 심오한 이해를 부여하기위한 것입니다.전압 버퍼의 기초를 바탕으로, 우리는보다 복잡한 회로 설계의 미로를 탐색하여 OP AMPS의 다양성과 현대 전자 제품의 직물에서 필수적인 역할을 공개 할 것입니다.

전압 버퍼

전자 제품의 기본 교훈에서, 우리는 종종 기만적으로 간단한 것처럼 보이지만 근본적으로 결정적인 전압 버퍼를 만듭니다.원리는 선명하고 직접적입니다 - 출력 전압은 입력 전압을 반영합니다.이 명백한 단순성은 초보자가 당황하게되어 실용적인 유용성을 의심 할 수 있습니다.그러나, 전압 버퍼의 본질은 전자 회로 설계에 없어서는 안될 속성 인 낮은 임피던스 출력과 함께 고 임피던스 입력을 위조하는 기능에있다.두 개의 전자 구성 요소가 서로 연결 해야하는 시나리오를 고려하지만 저항 특성이 충돌하십시오.여기서 전압 버퍼는 구세주로 나타납니다.마찬가지로, 그 중요성은 전압 분배기에 의존하는 회로에서 강조됩니다.버퍼가 없으면, 그러한 분배기는 하중 임피던스 변동의 변덕에 굴복하여 출력 전압 불안정성을 초래할 수 있습니다.하중과 분배기 사이의 전압 버퍼의 삽입은 전략적 이동이며, 특히 전압 제어의 정밀도가 가장 중요한 고급 응용 분야에서 출력 전압 안정성을 보장하는 데 필수적입니다.

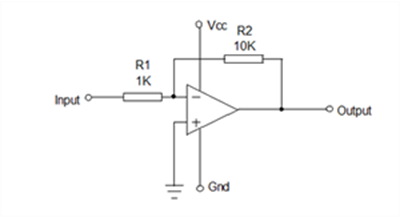

거꾸로 OP AMP, 대조적 인 연구

이제 운영 앰프를 반전시키는 흥미로운 세계에 피봇합시다.이 구성에서, 출력 신호는 반전의 댄스에서 피드백 저항 (R2)을 통해 OP AMP의 네거티브 입력으로 향합니다.이 설계는 입력 신호와 안티 페이스에있는 출력 신호를 안무합니다.R1과 R2가 값으로 서로를 반영 할 때 특히 분명해져 위상이 입력 신호를 직접적으로 반대하여 보완 신호를 제작하는 출력 신호를 초래합니다.이러한 기능은 오디오 신호 처리 또는 신호 변조의 미묘한 영역에서와 같이 신호의 위상 역전을 요구하는 응용 분야에서 매우 중요합니다.비 반전 증폭기와는 별도로, 반전 증폭기는 입력 신호에 대한 위상의 대립이되는 출력을 달성하기위한 간소화 된 접근 방식을 제공하므로 전자 회로 설계에서 고유 한 틈새 시장을 조각합니다.

비 반전 OP 앰프

비 반전 OP AMP로 초점을 바꾸면 반전 된 상대방을 반향하지만 중추적 인 차이로 디자인을 관찰합니다. 입력 신호는 비 반전 핀에 중재되지 않고 적용되는 반면 피드백 루프의 말단은지면에 고정되어 있습니다..이 구성은 출력 신호가 입력 신호의 위상과 조화를 유지하도록합니다.이는 신호의 증폭이 위상 이동없이 요구되는 컨텍스트에서 특히 유리합니다.아날로그 신호를 처리하든 기본 오디오 증폭기를 제작하든, 비 반전 OP-AMP는 간단하지만 효과적인 솔루션으로 나타납니다.

비 반전 합산 증폭기

우리는 여행에서 렌즈를 비 반전 합산 증폭기로 돌립니다.이 회로는 비 반전 OP-AMP의 양의 핀에 2 개의 저항을 추가하여 단순히 2 개의 전압의 합병을 독창적으로 가능하게합니다.이 방법은 단순성을 발산하지만 여러 신호를 처리 할 때 특정 제약 조건을 나타냅니다.동일한 저항 값으로 3 가지 전압을 합산 해야하는 도전을 고려하십시오.출력 전압의 계산 공식은 복잡 해져서 잠재적으로 설계 의도와 충돌합니다.여기서,보다 적응 가능한 전압 요약을위한 탐구는 저항 값의 재 교정 또는 합산 증폭기를 반전시키는 영역에 대한 전략적 피벗을 필요로 할 수있다.

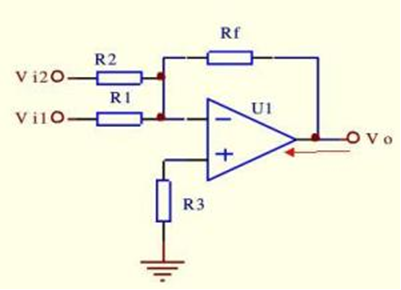

반전 합산 증폭기

비 반전 상대와 대조적으로 반전 합산 증폭기는 다중 전압의 중첩을 적절하게 달성합니다.이것은 거꾸로 입력 핀과 병렬로 저항을 통합하여 달성됩니다.구성의 강도는 저항 값의 변경을 필요로하지 않고 임의의 전압을 수용 할 수있는 능력에 있습니다. 따라서 여러 신호 입력의 처리를 요구하는 복잡한 회로 설계에서 강력한 적응성 및 유연성을 보여줍니다.

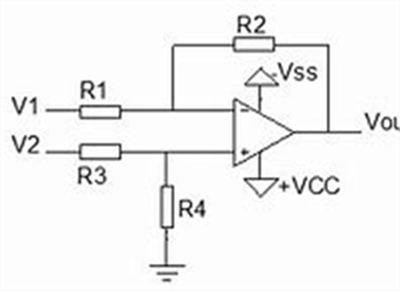

차동 증폭기

차동 증폭기는 비 반전 핀에 전압 분배기의 통합에 의해 풍부한 거꾸로 OP-AMP의 진화로 나타납니다.이 독창적 인 구성은 앰프가 두 가지 별개의 입력에서 나오는 신호를 처리하고 차동을 출력 할 수 있도록합니다.특히 센서 데이터 처리 또는 오디오 신호 조작의 미묘한 도메인과 같은 신호 불균형의 정확한 측정이 필요한 시나리오의 도구는 차동 증폭기는 기능 설계에 대한 증거로 나타납니다.

통합 회로

다음으로, 우리의 탐구는 우리를 통합 회로의 영역으로 이끌어줍니다.이 회로는 입력 신호를 통합하여 삼각형 파형을 적절하게 생성합니다.그들의 핵심은 op-amp가 거짓말을하고, 커패시터는 반전 피드백 경로에 결합하고, 거꾸로 입력 핀에 연결된 저항을 결합시켰다.이 구성은 정사각형 파도와 같은 디지털 신호를 다룰 때 효능이 비추 릅니다.그러나주의의 단어 : 특히 저주파 신호를 만날 때 회로 채도를 피하기 위해, 커패시터는 일반적으로 저항과 평행을 이루며, 회로의 평형 및 안정성을 보장합니다.

차별화 요소

통합 자와의 평행 정맥에서, 차별화 요소는 커패시터 및 저항의 역할을 예술적으로 교환함으로써 목적을 달성합니다.그들의 능력은 브레이크 넥 속도로 진화하는 신호를 처리하여 신호 처리 및 기기 교정의 정교한 분야에서 틈새를 찾는 신호를 처리하는 데 공개됩니다.

전류-전압 변환기

앞으로, 우리는 전류-전압 변환기의 설계를 탐구합니다.이 회로는 광 검출기에 의해 생성 된 전류를 전압으로 변환하고, OP AMP를 통해 조율, 비 반전 저항을 통한 피드백 루프 및 두 입력 핀을 연결하는 다이오드를 전환시킵니다.광전자 신호 가공을 위해 맞춤 제작 된이 디자인은 광 검색 및 광 통신 영역에서 호출을 찾습니다.

부정적인 저항

마지막으로, 우리는 부정적인 저항의 흥미로운 개념을 탐구합니다.선택한 OP AMP 회로에서 반전 핀에 대한 피드백은 입력 전압을 출력으로 두 배로 늘릴 수 있습니다.이 독창적 인 구성은 특수 신호 처리 또는 피크 감지 회로와 같은 고급 회로 설계의 혜택 인 네거티브 저항의 영향을 모방합니다.

이 심층적 인 탐사를 통해, 우리는 운영 앰프에 대한 이해를 강화할뿐만 아니라 전자 회로 설계에서 광범위한 다양성과 중추적 인 역할을 밝힙니다.고유 한 기능 및 응용 프로그램 시나리오를 갖춘 각 구성은 전자 제품의 경이와 복잡성의 태피스트리를 해제합니다.이러한 자세한 분석과 담론을 통해 우리는 이러한 기초 전자 구성 요소에 대한 이해를 심화시켜 실제 회로 설계에서 광범위한 유용성과 중요성을 보여줍니다.가정하지 않는 전압 버퍼에서 복잡한 음성 저항 응용에 이르기까지 모든 구성은 전자 장치의 깊이와 확장 성을 반영하여 독특한 스토리를 해소합니다.이 디자인은 초보자의 학문적 호기심이 아니라 전문 회로 설계자의 무기고에서 중요한 도구입니다.요약하면, 운영 앰프와 그들의 다양한 구성은 전자 제품의 끊임없는 혁신과 진보의 선구자이며, 기술 발전을 추진하고 현대 사회의 다양한 요구를 충족시키는 데 중요한 역할을합니다.
