SCR에 대한 포괄적 인 가이드 (실리콘 제어 정류기)

실리콘 제어 정류기 (SCR) 또는 사이리스터는 성능과 신뢰성으로 인해 전력 전자 기술에서 중추적 인 역할을합니다.이 기사는 사이리스터의 구조, 작동 및 사용을 심층적으로 검토하여 이러한 장치가 고전압 및 전류를 관리하고 제어하는 정확한 방법을 강조합니다.우리는 또한 다양한 유형의 사이리스터와 포장 옵션을 살펴보고, 사이리스터가 다양한 응용 분야의 요구 사항을 충족시킬 수 있도록합니다.

사이리스터는 P- 타입 및 N 형 반도체 재료의 4 개의 교대 층으로 구축된다.이 설계는 고급 반도체 물리학을 보여줄뿐만 아니라 전력 조절, 신호 제어 및 에너지 변환을 포함한 여러 응용 프로그램에도 적응합니다.사이리스터의 게이트 설계는 세심한 제어를 가능하게하여 전력 전자 시스템의 신뢰성과 효율성을 향상시킵니다.우리는 펄스 진폭, 지속 시간 및 온도 변화에 대한 응답을 조정하여 SCR 성능 및 신뢰성을 향상시키는 방법에 중점을 둔 사이리스터의 게이트 제어 전략에 대해 논의합니다.토론 의이 부분은 다양한 조건에서 갑상선 작업을 최적화하는 기술적 특성을 탐구합니다.

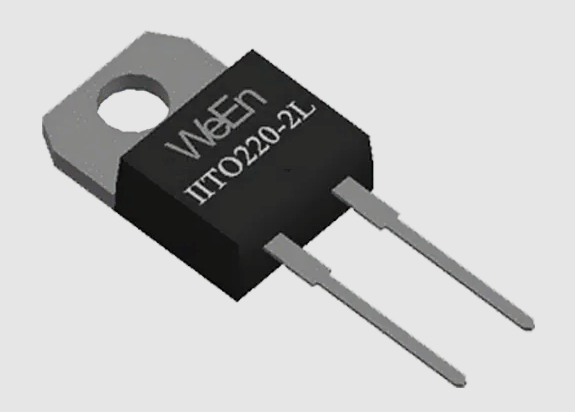

그림 1 : 실리콘 제어 정류기

SCR 구조 설계

SCR (실리콘 제어 정류기)의 구조 설계는 주로 반도체 물리에 깊이 뿌리 박힌 기능과 전기 거동을 결정합니다.SCR은 PNPN 서열로 구성된 교대 P 형 및 N 형 반도체 재료를 갖는 4 층 구조로 구성된다.

외부에서 시작하여 SCR에는 양극에 연결된 P 형 재료의 외부 층이 있습니다.이 고도로 Doped 층은 Cathode에서 전자를 수용하기 때문에 SCR의 전방 작동 모드를 용이하게합니다.

다음은 외부 P- 타입 층 아래에있는 가볍게 도핑 된 N 형 재료의 층입니다.이 쌍은 J1이라는 첫 번째 PN 접합을 형성합니다.SCR이 정방향 바이어스되면, 즉, 양극은 캐소드에 비해 양성이되며, J1은 전류가 흐르도록 허용합니다.

세 번째 층은 또 다른 P- 타입 재료이지만 외부 층보다 낮은 레벨로 도핑되었으며 2 개의 N- 타입 층 사이에 위치합니다.두 번째 PN 접합 J2를 형성합니다.이 층은 정방향 바이어스가있을 때에도 게이트 신호가없는 상태에서 SCR이 전도되는 것을 방지합니다.

가장 안쪽 층은 캐소드에 직접 연결되며 N 형 재료로 만들어집니다.그것은 세 번째 PN 접합 J3을 형성합니다.SCR이 역 바이어스되면이 층은 전류 흐름을 차단하여 장치가 한 방향으로 만 전기를 전도하도록합니다.

SCR에는 양극, 음극 및 그리드의 세 개의 터미널이 있습니다.양극은 전류의 진입 점이며 외부 P 형 재료에 연결됩니다.캐소드는 전류 출구 역할을하며 내부 N 형 재료에 연결됩니다.이 터미널은 SCR이 켜질 때 전자가 양극에 전자를 방출하는 데 도움이됩니다.

게이트는 SCR을 제어하는 데 매우 중요합니다.내부 P- 타입 층에 연결된 게이트는 정방향 전압을 적용하여 활성화되어 중간 P- 타입 층에서 충전 분포를 변경합니다.J2에서 순방향 전압의 감소를 통해 SCR은 비전도 상태에서 전도 상태로 전환 할 수 있습니다.

작동 중에 전진 바이어스 및 게이트가 활성화되면 J1과 J3은 전진합니다.게이트 전압은 중간의 J2에 영향을 미치며 더 작은 전방 전압을 처리 할 수 있습니다.SCR 의이 고유 한 제어 설정은 상태를 변경하고 전류가 흐르고 전력 제어의 효율성과 정밀도를 강조하는 능력을 보여줍니다.

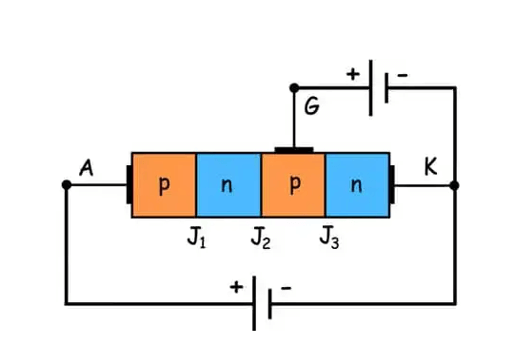

그림 2 : SCR의 구조 설계

SCR 작업 상태

다양한 전기 조건에서 실리콘 제어 정류기 (SCR) 작동 응답.이러한 이해는 전력 전자 제품의 최적의 SCR 응용 프로그램 및 관리를 용이하게합니다.

정방향 차단 모드에서, SCR은 전압이 적용 되더라도 음극에 비해 양극을 양성으로 만드는 경우에도 비전도를 유지한다.이 비전도 상태는 중간 접합부 J2가 역 바이어스되고 외부 접합부 J1 및 J3은 앞으로 바이어스되어 있기 때문입니다.J2는 전자가 음극에서 양극으로 흐르지 않도록하는 높은 저항 장벽을 도입하여 전기의 흐름을 효과적으로 차단합니다.이 설정은 SCR이 전류에 대한 장벽으로 작용하여 회로에서 고도로 저항성 요소로 나타납니다.

이 상태에서는 두 가지 주요 매개 변수를 관찰해야합니다. 전방 차단 전압 (V_BO) (SCR이 수행하지 않고 처리 할 수있는 가장 높은 전압) 및 누출 전류 (I_L) (장치를 통해 여전히 흐를 수있는 가장 작은 전류).차단 모드에서 SCR의 효율과 안전성을 보장하려면 누설 전류가 최소화되어야합니다.

그림 3 : SCR의 구조 설계

SCR은 양극과 음극 사이의 전압이 V_BO를 초과하거나 충분한 게이트 펄스가 장치를 활성화 할 때 전달 모드로 전환됩니다.이 모드에서, 3 개의 Pn 접합부 J1, J2 및 J3가 모두 전진 된 바이어스가된다.이 변화는 내부 저항을 크게 줄여서 스위치를 닫는 것과 유사하게 강한 전류가 양극에서 음극으로 흐르도록합니다.

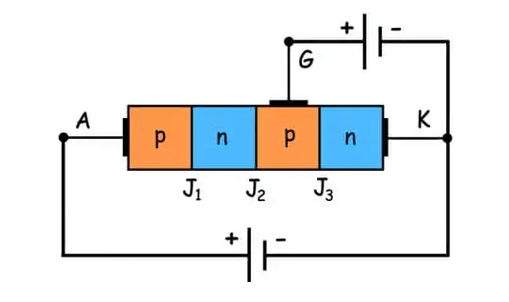

그림 4 : 전진 전도 모드

그러나 SCR이 계속 켜져 있으려면 전류가 홀딩 전류 (I_H) 아래로 떨어지지 않아야합니다.이 임계 값 아래로 떨어지면 SCR이 차단 상태로 돌아갑니다.

리버스 차단 모드에서, 양극은 캐소드에 대해 음으로 하전된다.이 구성은 외부 접합 J1 및 J3을 역전시키는 반면, 중간 접합 J2는 앞으로 바이어스 된 상태로 유지됩니다.그럼에도 불구하고 SCR은 외부 전압의 전체 역 바이어스로 인해 수행되지 않습니다.이 설정은 실질적인 역 누출 전류를 효과적으로 제한하여 회로가 높은 역전 전압으로 인한 잠재적 손상으로부터 보호합니다.

그림 5 : 역방향 차단 모드

여기의 주요 매개 변수는 역방향 차단 전압 (V_BR)입니다. 이는 SCR이 눈사태 분해의 위험없이 견딜 수있는 최대 역전 전압입니다.회로 설계는 일반적으로 작동 역 전압을 V_BR 아래로 유지하여 손상을 방지하고 신뢰성을 향상시킵니다.

SCR 제어 기술

전력 컨디셔닝 및 스위칭과 관련된 다양한 응용 분야에서 실리콘 제어 정류기 (SCRS)의 작동을 효율적으로 제어하십시오.SCR의 게이트를 미세 조정함으로써 특정 전기 요구를 충족시키기 위해 성능을 제어 할 수 있습니다.

게이트의 역할은 비전도 상태에서 전도 상태로 전환하기 위해 SCR을 제어하는 핵심입니다.SCR의 4 층 구조 (PNPN) 내의 내부 전하 분포를 조정하여 작동합니다.제어 된 전방 전압 펄스가 게이트에 적용되어 플레이어와 인접한 N 층 사이의 인터페이스에 캐리어 (전자 및 구멍)를 추가합니다.캐리어의 첨가는 중앙 PN 접합부에서의 저항을 감소시켜 SCR이 차단 상태에서 활성 상태로의 전환이 더 쉽게 전환 될 수있게한다.

펄스 특성 : 게이트 펄스의 강도와 지속 시간은 SCR을 활성화하는 데 중요합니다.더 강한 펄스는 SCR의 활성화 속도를 높일 수 있지만 게이트 전류를 증가시켜 SCR을 손상시킬 수 있습니다.따라서 빠르고 안전한 활성화를 위해 펄스 강도와 길이 균형을 유지하십시오.

온도 효과 : 온도 변화는 SCR이 트리거링하는 방식에 영향을 줄 수 있습니다.게이트 드라이브 회로의 설계는 이러한 변형을 고려하여 SCR이 예상 온도에서 확실하게 트리거되도록해야합니다.

DV/DT 감도 : 터미널 전압 (DV/DT)의 변화에 대한 SCR의 응답은 미묘한 문제입니다.DV/DT 속도가 높으면 SCR이 예기치 않게 트리거 될 수 있습니다.이를 피하기 위해 제어 회로는 우발적 인 활성화를 방지하기 위해 전압 변화 속도를 조절해야합니다.

전력 관리 작업에서 SCR 게이트 제어는 일반적으로 부하의 현재 요구 사항과 일치합니다.예를 들어, AC 조명 디밍 또는 모터 속도 조절과 같은 응용 분야에서 게이트 펄스는 AC 전원 공급 장치로 위상 동기화됩니다.위상 제어라고하는이 타이밍 조정은 SCR을 통해 평균 전류를 수정하여 정확한 전력 조정을 허용합니다.

보호를 위해 SCR은 과전류 보호 설정에서 역할을합니다.게이트 제어 회로는 특정 전류 트리거 임계 값을 사용하여 보정됩니다.전류 가이 임계 값을 초과하면 SCR이 활성화되어 손상을 방지하기 위해 전류를 다시 경주하거나 기본 회로를 보호하기 위해 회로 차단기를 트리거 할 수 있습니다.

SCR 특성

실리콘 제어 정류기 (SCRS)는 다양한 산업 용도에서 핵심적인 역할을하는 6 가지 주요 특성을 가진 전력 전자 장치에서 중추적 인 역할을합니다.이러한 특성은 기능, 내구성 및 애플리케이션 범위를 간략하게 설명합니다.

SCR은 전류가 한 방향으로 흐르도록 허용합니다 : 양극에서 음극까지.이 기능은 SCR을 회로에서 다이오드와 유사하지만 제어 기능이 향상된 회로에서 전환 가능한 정류기로 배치합니다.연산자는 게이트 (작은 전압 또는 전류 펄스)를 조작하여 SCR을 통해 전류 흐름을 시작하거나 중지 할 수 있습니다.이 정확한 제어는 SCR을 전통적인 다이오드와 차별화시킵니다.

SCR을 켜려면 작은 게이트 펄스가 필요합니다.흥미롭게도, 일단 활성화되면, GATE 펄스가 중지 된 경우에도 SCR은 계속 전도되며, 전류가 특정 임계 값 (유지 전류라고 함) 아래로 떨어질 때만 전도를 중지합니다.이 기능은 조절 된 전원 공급 장치가 필요한 응용 분야에서 특히 유용하며, 운영자는 정밀도로 전원 흐름을 유지하거나 방해 할 수 있습니다.

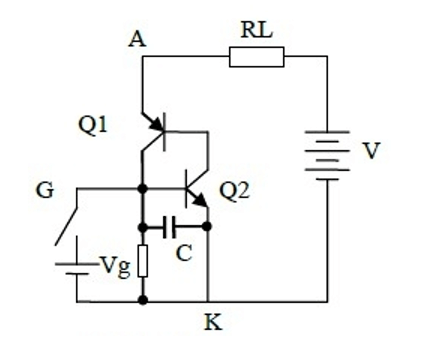

그림 6 : 일원 전도성 장치

SCRS는 대형 전기 하중을 관리하도록 설계되었으며 최대 수천 볼트 및 전류까지 최대 수천 앰프의 고전압을 처리 할 수 있습니다.이 강력한 기능은 전력 변속기 및 중공업 모터 제어와 같은 까다로운 환경에 이상적입니다.

SCR은 설계 및 재료 구성에 따라 자극을 유발하는 데 대한 민감도가 크게 다릅니다.일부 SCR은 매우 민감하고 최소 게이트 전류 또는 전압으로 활성화 될 수 있으며, 이는 저전력 신호로 고출력 하중을 제어 해야하는 응용 분야에서 유리합니다.이 변동성을 사용하면 특정 운영 요구 사항에 대한 사용자 정의가 가능합니다.

SCRS는 고온 환경에서도 신뢰할 수있는 성능을 보여 주며, 이는 산업 제어 시스템 및 전력 인프라와 같은 도전적인 조건에서 응용 프로그램에 도움이됩니다.그럼에도 불구하고 효과적인 열 관리는 SCR 내구성과 일관된 성능을 보장 할 수 있으며 신중한 설계 고려 사항이 필요합니다.

SCRS는 종종 비용 효율성 및 운영 안정성 측면에서 다른 전력 제어 옵션을 능가합니다.간단한 설계는 유지 보수 비용을 줄이고 신뢰성을 향상시켜 SCRS가 장기적인 운영 안정성을 요구하는 많은 시스템에서 경제적으로 실행 가능한 옵션으로 만듭니다.

이러한 특성은 다양한 응용 프로그램에서 SCR을 유용하게 만듭니다.이들은 모터 속도 및 전력 조절을 제어 할뿐만 아니라 정류기, 인버터 및 전자 스위치에서도 중요한 역할을합니다.

SCR 유형

실리콘 제어 정류기 (SCRS)는 다양한 유형과 패키지로 제공되며, 각각의 전력 전자 세계의 특정 요구에 맞게 조정됩니다.간단한 전력 규제에서 복잡한 전력 변환에 이르기까지 다양한 SCR 기술은 다양성을 보여줍니다.

표준 SCR은 광범위한 일반 전력 제어 작업을 다룹니다.이 SCR은 일반적으로 모터 시작 및 속도 제어, 히터 조절 및 다양한 전력 컨디셔닝 장치와 같은 중간 전력 응용 분야에서 사용되며 상당한 전류 및 전압 레벨을 효율적으로 처리하도록 설계되었습니다.운영자는 종종 다양한 산업 및 상업 환경에서 안정적인 운영을 유지할 때 입증 된 신뢰성 때문에 표준 SCR을 선택합니다.

빠른 전환 SCR은 빠른 응답 시간이 필요한 애플리케이션을 위해 설계되었으며 주파수 변환기, 펄스 변조 시스템 및 고속 전원 공급 장치에 사용하기에 이상적입니다.그들의 활성화 및 비활성화 시간은 표준 SCR보다 빠르기 때문에 시스템 효율성을 높이고 스위칭 손실을 줄입니다.이러한 특성은 에너지 손실이 최소화되는 고주파 환경에서 특히 유용합니다.

리버스 전도 SCRS는 리버스 다이오드를 동일한 장치에 통합하여 회로 레이아웃을 단순화하고 AC 전원 시스템 및 주파수 변환기에서 구성 요소 수를 줄입니다.이 통합 접근법을 사용하면 이러한 SCR이 역전 전류를 차단하면서 전류를 앞으로 수행 할 수 있으므로 제어 정류기 및 AC-DC 변환기와 같은 응용 분야에서 효율성과 신뢰성을 향상시킵니다.

게이트 트리거 된 SCRS (또는 GTO)는 게이트 신호로 켜지거나 꺼질 수 있다는 점에서 기존 SCR과 다릅니다.이 이중 기능은 고출력 인버터, 트랙션 드라이브 및 복잡한 전원 관리 시스템과 같이 빠르고 반복되는 스위칭이 필요한 시나리오에서 GTO를 매우 가치있게 만듭니다.GTO는 이러한 고전력 애플리케이션의 엄격한 요구 사항을 충족하는 데 필요한 제어 유연성과 정밀도를 제공합니다.

이러한 다양한 SCR 유형을 연구함으로써, 우리는 기본 기능에서 고급 전력 관리에 이르기까지 사이리스터 기술이 어떻게 발전하는 전력 전자 장치의 요구를 충족시키는 지 이해할 수 있습니다.적절한 SCR 유형을 선택하는 것은 특정 응용 프로그램 요구에 따라 다르며 전력 요구 사항, 역학 전환, 제어 유연성 및 전체 시스템 설계와 같은 요소를 고려합니다.각 SCR 변형은 사용되는 시나리오에 고유 한 장점을 제공하여 표적화 된 응용 프로그램 목표를 기반으로 정확한 선택의 중요성을 강조합니다.

SCR 포장 유형 및 그 영향

실리콘 제어 정류기 (SCR)의 포장은 열 관리, 전기 성능 및 다양한 응용 분야의 적합성에 영향을 미치므로 매우 중요합니다.다양한 포장 유형은 특정 조건 및 요구 사항에 대해 SCR을 최적화하도록 설계되어 다양한 환경에서 효과와 성능을 향상시킵니다.

불연속 플라스틱 패키지 SCR은 주로 저전소에서 중간 전원 응용 분야에서 사용됩니다.이 유형의 포장은 소비자 전자 및 일반 산업 기계에서 일반적이며 경제성과 소형 크기에 선호됩니다.그러나 플라스틱은 금속만큼 효율적으로 열을 전도하지 않으므로 안전한 작동 온도를 유지하려면 방열판 또는 팬과 같은 추가 냉각 조치가 필요합니다.이 포장 솔루션은 비용 문제가 극도의 열 성능 요구 사항을 능가 할 때 이상적입니다.

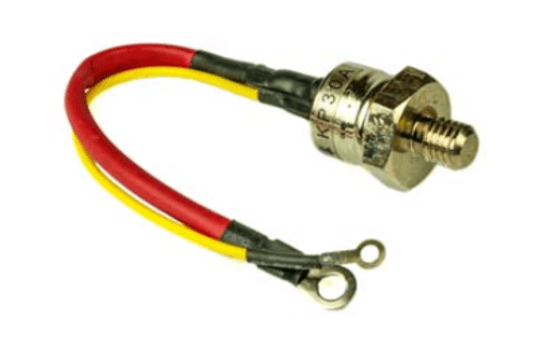

그림 7 : 개별 플라스틱 포장

플라스틱 모듈 패키지는보다 까다로운 전력 요구 사항을 충족하도록 설계되었으며 다중 SCRS 또는 다이오드 및 트랜지스터를 포함한 다양한 반도체의 조합을 수용 할 수 있습니다.이 접근법은 고전력 모터 드라이브 및 컨트롤러에서 널리 퍼져 있으며 강화 된 열 관리 및 기계적 견고성을 제공합니다.플라스틱 모듈 포장은 회로 신뢰성을 향상시킬뿐만 아니라 어셈블리 프로세스를 단순화하고 공간을 절약하며 시스템 설계 복잡성을 줄입니다.

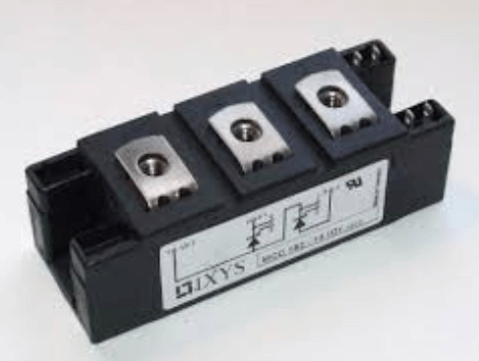

그림 8 : 플라스틱 모듈 포장

스터드베이스 패키지는 우수한 열전도율을 제공하며 고출력 적용에 선호됩니다.이 패키지에는 방열판에 직접 접촉하는 금속베이스가있어 열 효율적으로 소실을 돕습니다.이 설계는 또한 안정적인 기계 설치 및 냉각 시스템과의 쉬운 통합을 허용하므로 고 부하 환경에서 많은 양의 전류를 처리하는 데 이상적입니다.

그림 9 : 스터드베이스 포장

스터드베이스 패키지와 유사하게, 플랫베이스 패키지는 고전력 애플리케이션에도 적합하지만 다양한 장착 및 열 인터페이스 옵션을 제공합니다.이들은 일반적으로 모듈 식 시스템 설계를 향상시키기 위해 함께 볼트로 고정되어 효과적인 열 접촉 및 기계적 안정성을 보장합니다.플랫 버전 패키지는 설치 및 제거가 쉽기 때문에 정기적 인 유지 보수 또는 구성 요소 교체가 필요한 시스템에 특히 도움이됩니다.

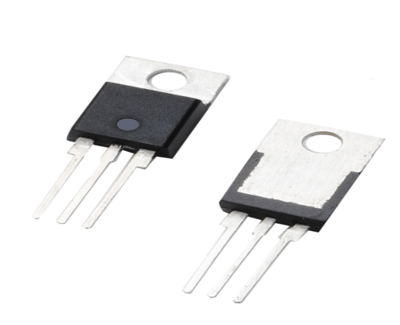

그림 10 : 평평한베이스 포장

Press-Fit 패키지는 극한 전류 및 전압을 처리하는 응용 프로그램을 위해 설계되었습니다.일반적으로 내구성있는 세라믹 재료로 구성된이 패키지 유형은 탁월한 내구성과 전기 분리를 제공하므로 가혹한 산업 환경 및 전력 인프라에 적합합니다.기계적 강도와 열 안정성은 엄격한 조건, 특히 전력 전송 및 분배 장비에서 안정적인 작동을 보장합니다.

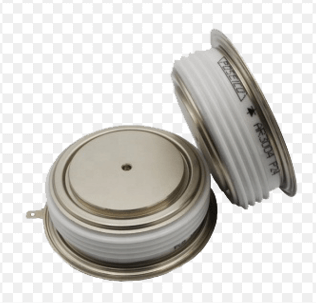

그림 11 : 프레스 포장

각 SCR 패키지 유형은 의도 된 환경에서 SCR 성능과 신뢰성을 극대화하기 위해 올바른 패키지를 선택하는 것의 중요성을 반영하여 특정 응용 프로그램 요구에 맞는 고유 한 장점을 제공합니다.포장을 신중하게 고려하면 SCR이 현대 전력 전자 시스템의 다양한 요구를 효과적으로 충족시킬 수 있습니다.

결론

우리는 기본 구조 요소에서 전력 전자 제품의 다양한 운영 역할에 이르기까지 실리콘 제어 정류기 (SCR)의 복잡성을 탐구합니다.SCR은 단방향 전도, 정확한 제어 성, 고전류 및 전압 용량, 감도 트리거, 열 탄력성 및 전반적인 신뢰성 및 비용 효율성과 같은 고유 한 기능으로 인해 현장에서 두드러집니다.

우리는 운영 상태를 해부함으로써 SCRS가 전력 시스템에서 중요한 구성 요소로 기능하는 방법에 대한 통찰력을 얻어 효율적이고 안전하며 안정적인 전원 관리를 촉진합니다.게이트 제어 전략의 개선은 SCR의 성능을 특정 환경 및 응용 프로그램 요구에 맞게 조정하여 다양한 설정에서 최적의 기능을 보장 할 수있는 미세 조정의 필요성을 보여줍니다.

이 분야의 지속적인 연구 개발은 Power Electronics 기술의 한계를 추진할뿐만 아니라 이러한 시스템이 점점 더 효율적으로 증가하여 현대 전력 인프라의 필수 요소로서의 지위를 보장합니다.이 분석은 SCR의 본질을 반복하고 사이리스터 기술에서 추가 혁신의 중요성을 강조합니다.

자주 묻는 질문 [FAQ]

1. 실리콘 제어 정류기 (SCR) 회로 문제를 해결하는 방법은 무엇입니까?

SCR 회로 문제 해결을 시작하려면 먼저 테스터의 음성 (검은 색) 리드를 SCR의 음극에 연결하십시오.다음으로 양극 (빨간색) 리드를 양극 (또는 스터드)에 부착하십시오.일반적으로 테스터는 빛을 비추어야합니다.그러나 음극을 순간적으로 연결하고 양극 리드를 함께 연결하면 SCR을 끕니다.이 반응은 기능 SCR을 나타냅니다.
