IC 커패시터 유형: MIM, MOM 및 MOS 비교 가이드

집적 회로의 커패시터는 모두 동일하게 제작되지 않으며 각 유형은 회로 설계의 서로 다른 문제를 해결하도록 설계되었습니다.MIM, MOM 및 MOS 커패시터는 구조 방식, 정전 용량 유지 안정성, 칩 영역 사용 효율성이 다릅니다.이러한 차이는 아날로그, RF 및 혼합 신호 시스템의 성능에 직접적인 영향을 미칩니다.이 기사에서는 각 커패시터의 작동 방식을 설명하고, 강점과 한계를 강조하며, 정확도, 밀도, 안정성 및 제조 복잡성 간의 균형을 통해 설계 결정이 어떻게 이루어지는지 보여줍니다.

카탈로그

MIM 커패시터

MIM 커패시터는 매우 얇은 절연층으로 분리된 두 개의 금속판을 사용합니다.이 간단한 구조를 통해 작은 면적 내에서 효율적으로 전하를 저장할 수 있습니다.플레이트 사이의 짧은 거리로 인해 높은 정전용량 밀도를 달성할 수 있어 컴팩트한 설계에 적합합니다.그러나 기생 용량과 같은 작은 원치 않는 효과가 여전히 나타날 수 있으며 정확도에 약간 영향을 미칠 수 있습니다.

MIM 커패시터는 여러 금속 층을 적층하고 비아를 통해 연결하여 정전 용량을 향상시킵니다.이 설정은 칩에 추가 공간을 차지하지 않고 효과적인 플레이트 영역을 늘립니다.금속 레이어의 선택은 컴팩트한 레이아웃과 안정적인 성능의 균형을 맞추는 설계 목표에 따라 달라집니다.이를 통해 일관된 동작이 중요한 아날로그 및 RF 회로에 MIM 커패시터를 안정적으로 사용할 수 있습니다.

MIM 커패시터를 추가하려면 추가 프로세스 단계가 필요하므로 제조 복잡성과 비용이 증가합니다.문제를 방지하려면 설계 및 제작 과정에서 신중한 조정이 필요합니다.동시에, 절연층은 파괴되지 않고 강한 전기장을 견뎌야 합니다.적절하게 설계되면 MIM 커패시터는 특히 고주파 애플리케이션에서 안정적이고 예측 가능한 성능을 제공합니다.

MIM 커패시터는 RF 회로, 필터, 증폭기 및 전력 시스템에 널리 사용됩니다.새로운 디자인은 더 나은 재료와 다층 구조를 사용하여 정전 용량을 개선하고 누출을 줄입니다.이러한 개선을 통해 고밀도 및 안정적인 전기적 동작이 필요한 최신 시스템을 지원할 수 있습니다.

MIM 커패시터는 최대 밀도보다는 정확성과 안정성에 중점을 둡니다.따라서 변화하는 조건에서도 신뢰성을 유지해야 하는 회로에 대한 강력한 선택이 됩니다.재료 및 제조 분야의 지속적인 개선으로 인해 고속 통신 및 신흥 기술을 포함한 고급 전자 장치에서의 사용이 계속 확대되고 있습니다.

MOM 커패시터

MOM(금속 산화물 금속) 커패시터는 동일한 금속 층 내에 갇힌 깍지형 구조를 활용하여 근접하게 위치한 금속 핑거 사이의 정전 용량을 추출합니다.이러한 구조는 특히 핑거 간격이 최소화되고 다층 금속 구성이 통합되는 고급 반도체 노드에서 효율적인 공간 활용을 가능하게 하고 커패시터의 밀도를 향상시킵니다.설계 프레임워크는 표준 CMOS 프로세스에 원활하게 통합되어 추가 제조 단계가 필요하지 않으며 점점 더 복잡해지는 회로 설계에 대한 간단한 구현을 촉진합니다.

MOM 커패시터는 다음과 같은 고유한 장점으로 알려져 있습니다.

• 높은 단위 정전용량으로 소형 장치 설계가 가능합니다.
• 기생 효과를 최소화하여 신호 간섭 감소에 기여합니다.
• 구조의 대칭성으로 다양한 애플리케이션에서 일관된 성능을 보장합니다.
• 고속 신호 전송에 맞춰진 뛰어난 RF 성능.
• 회로 설계를 지원하는 안정적인 정합 특성.

추가 마스크 레이어가 필요하지 않기 때문에 다층 배선 시스템과의 호환성이 주목할 만합니다.고정 커패시터 애플리케이션에서 MOM 커패시터의 활용은 밀도를 높이고 작동 호환성을 보장하는 것이 강조되는 28nm 프로세스 노드 이하에서 특히 두드러집니다.고주파수, 고속 회로의 성능 요구 사항을 충족하는 이러한 커패시터의 능력은 정밀도 및 규모와 관련된 문제를 완화하는 역할을 보여줍니다.

장점에도 불구하고 MOM 커패시터는 특히 MIM(금속-절연체-금속) 커패시터에서 볼 수 있는 안정성과 정밀한 정전 용량 제어를 달성하는 데 특정 제한 사항을 제시합니다.정밀도가 중요한 요구 사항이 아닌 경우 고유한 대칭성과 낮은 생산 비용이 정전 용량 값의 약간의 변화에 ​​대한 우려보다 더 큰 경우가 많습니다.

MOM 커패시터는 다음과 같이 간단한 통합과 저렴한 비용이 필요한 애플리케이션에 선택되는 경우가 많습니다.

• 공간 효율성이 요구되는 RF 부품.
• 간소화된 배선 구성에 최적화된 ADC.
• 성능과 경제성의 균형을 맞추는 고속 데이터 링크 회로.

MOM 커패시터를 효과적으로 활용하려면 설계의 미묘한 차이를 예리하게 이해해야 합니다.서로 맞물린 금속 핑거의 레이아웃을 최적화하고 다층 구조를 활용하려면 성능 저하를 방지하기 위한 세심한 보정이 필요합니다.기생 현상을 예측하고 형상을 미세 조정하는 데 고급 시뮬레이션 도구가 사용되며, 설계 팀은 반복적인 프로토타입을 사용하여 커패시터 성능을 개선합니다.이러한 관행을 통해 MOM 커패시터는 시스템 무결성을 유지하면서 정확한 요구 사항을 충족할 수 있습니다.

반도체 산업 내에서 더 작은 프로세스 노드를 향한 움직임은 MOM 커패시터를 커패시턴스 발생기로서뿐만 아니라 확장 가능한 고밀도 시스템 설계의 촉진자로 자리매김하게 합니다.이들의 통합 철학은 간소화된 작업 흐름과 일관된 결과를 위해 표준 프로세스의 기능을 활용하고 효율성과 실용성의 균형을 맞추는 등 엔지니어링 분야의 광범위한 추세를 반영합니다.

MOM 커패시터는 탄력적인 신호 전송과 정밀한 임피던스 제어가 요구되는 RF 회로에서 중요한 역할을 합니다.신호 일관성을 유지하는 능력은 전송 속도 증가와 설계 대칭이 중요한 현대 무선 통신의 발전과 일치합니다.속도와 정밀도에 대한 이러한 이중 초점은 빠르게 진화하는 기술 환경에 대한 커패시터의 적응성을 강조하여 효율적인 글로벌 연결을 가능하게 하는 귀중한 도구로 남아 있도록 보장합니다.

MOS 커패시터

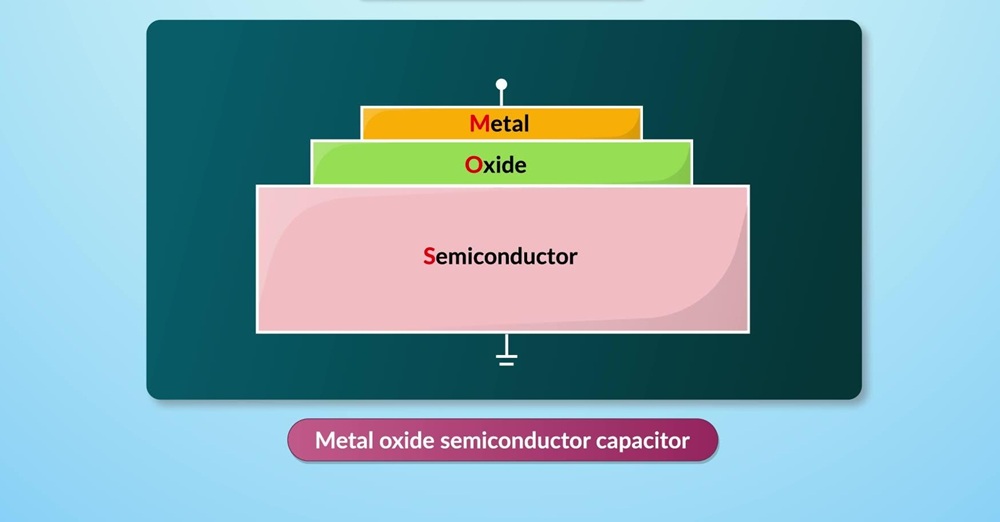

MOS 커패시터(금속 산화물 반도체)는 MOSFET 기반 회로 및 최신 통합 시스템의 기본 구성 요소 역할을 합니다.금속 게이트, 산화물 절연체(일반적으로 절연 효율로 인해 SiO2) 및 반도체 기판이 적층된 구조는 정밀 공학과 재료 과학의 융합을 나타냅니다.게이트 전압에 따라 제어되는 이 커패시터는 축적, 고갈, 반전의 세 가지 영역에서 작동합니다.각 영역은 실제 적용을 직접적으로 형성하는 뚜렷한 정전기 효과를 도입합니다.

구조적 및 기능적 상호 작용

• 반전 영역 내 특성

반전 영역(Vgs > Vth)에서 MOS 커패시터는 평행판 커패시터와 매우 유사하며 산화물 층이 유전체로 기능합니다.이 전도 상태는 향상된 선형성을 제공하므로 예측 가능한 커패시턴스 프로필이 필요한 애플리케이션에 적합합니다.또한 게이트 전압 변조에 의해 구동되는 동적 작동 동작은 이를 전압 제어 커패시터로 활용할 수 있는 기회를 제공합니다.조정 가능한 커패시턴스에 의존하는 회로는 기능적 다양성을 얻지만 비선형성이 발생할 수 있으므로 엄격한 성능 시나리오에서 신중한 평가가 필요합니다.

• 전압 가변성과 정밀도의 과제

전압 변조로 인한 커패시턴스 변동성은 MOS 커패시터에 MIM(금속-절연체-금속) 또는 MOM(금속-산화물-금속) 구조와 같은 기존 변형에 비해 밀도 이점을 부여합니다.그럼에도 불구하고 이러한 가변성은 ADC(아날로그-디지털 변환기 ) 또는 기준 회로와 같은 정밀 아날로그 시스템에 해로운 비선형 동작을 도입하므로 민감한 설계에서는 불안할 수 있습니다.n웰 설정에서 NMOS와 함께 축적형 MOS 커패시터를 사용하면 불안정성이 줄어듭니다.이는 양의 게이트 전압에서 안정성을 향상시킵니다.이 방법은 한계를 극복하고 정밀 아날로그 회로의 정확한 성능을 지원하는 데 도움이 됩니다.

애플리케이션 스펙트럼 및 설계 제약

• 실제 관련성이 있는 영역

MOS 커패시터는 컴팩트한 전자 레이아웃에 활용되며 RF 회로, 혼합 신호 환경 및 조정 가능한 커패시턴스 기능에 맞춰 조정된 기타 시스템에서 탁월합니다.그러나 이들의 역동적인 특성은 이중적인 의미를 가져옵니다. 즉, 가변성으로 인한 문제에 대한 민감성과 얽혀 있는 향상된 영역 효율성입니다.종종 엄격한 정확성을 요구하는 고성능 센서 및 계측 회로는 이러한 가변성을 덜 수용할 수 있습니다.

• 설계 장단점 평가

MOS 커패시터에 대한 논의는 단순한 장점 이상으로 확장됩니다.밀도, 선형성, 변동성 등 핵심 요소는 반복적인 최적화를 통해 균형을 이룹니다.산화물 두께, 게이트 형상 및 통합 방법은 설계 목표를 충족하도록 조정됩니다.이러한 개선 프로세스는 기술적 조정뿐만 아니라 회로 안정성과 일관성의 상호 작용에 중점을 두고 복잡한 설계 구성에 따라 결과를 형성합니다.

혁신방향과 미래관점

• 적응형 회로 가능성

MOS 커패시터의 본질적인 동적 특성은 특히 에너지 효율적인 애플리케이션에서 적응형 설계의 잠재력을 촉발합니다.전압 제어 정전 용량을 활용하면 변화하는 환경 변수에 대응할 수 있는 자체 조정 시스템의 다양한 가능성이 드러납니다.이러한 혁신은 차세대 전자 장치의 운영 탄력성과 유용성을 재정의할 수 있습니다.

• 효율성 향상을 위한 재료 탐색

기존의 SiO2 유전체를 넘어서는 모험은 새로운 길을 열어줍니다.하프늄 기반 산화물과 같은 고유전율 재료를 통합하면 변동성을 완화하는 동시에 전체 면적 효율성을 향상시킬 수 있습니다.이러한 고급 유전체를 통합하면 아날로그 및 하이브리드 영역 모두에서 정밀도가 높아질 수 있습니다.

• 디자인 진화의 전산 통합

MOS 커패시터 설계의 진화에는 이제 점점 더 AI 중심 접근 방식이 포함됩니다.기계 학습 모델과 고급 시뮬레이션 도구는 비선형 동작을 예측하는 데 도움이 됩니다.이러한 도구는 더욱 스마트하고 효율적인 설계 결정도 지원합니다.이러한 기술은 사전 예방적 오류 완화 및 광범위한 적용 가능성을 위한 지적 프레임워크 역할을 하여 이전에 성능 임계값으로 제한되었던 응용 분야에서 MOS 커패시터가 번창할 수 있도록 지원합니다.

MIM, MOM 및 MOS 커패시터 비교

MIM, MOM 및 MOS 커패시터는 구조, 정확도, 안정성, 정전 용량 밀도 및 제조 노력이 다릅니다.이들 사이의 선택은 세 가지 실제 요소, 즉 바이어스 하에서 정전용량을 얼마나 안정적으로 유지해야 하는지, 사용 가능한 레이아웃 영역의 크기, 허용할 수 있는 프로세스 복잡성의 정도에 따라 달라집니다.

MIM 커패시터

MIM 커패시터는 두 개의 금속판이 유전층으로 분리되는 평행판 구조를 따릅니다.정전 용량은 플레이트 면적 × 단위 정전 용량으로 직접 결정되므로 레이아웃 시 높은 신뢰성을 가지고 값을 추정할 수 있습니다.

실제로 이러한 커패시터는 상단 금속층(예: mTOP1 및 mTOP-1)을 사용하여 제작됩니다.레이아웃 중에 한 플레이트는 상단으로, 다른 플레이트는 하단으로 지정되며 동작에 영향을 주지 않고 교체할 수 없으므로 연결은 신중하고 일관되게 배치되어야 합니다.

전기장은 플레이트 사이에 잘 ​​제한되어 있기 때문에 정전 용량은 전압 변화에 걸쳐 매우 안정적으로 유지되며 프로세스 변화에 대해 강력한 정확도를 보여줍니다.이로 인해 MIM 커패시터는 예측 가능한 동작이 중요한 아날로그 및 RF 회로에서 표준 선택이 됩니다.

MOM 커패시터

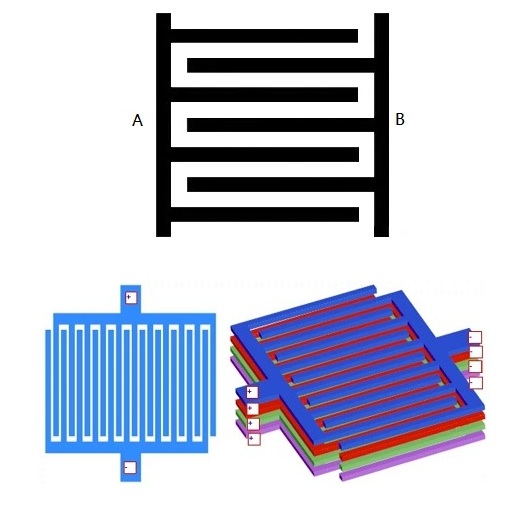

MOM 커패시터는 금속 핑거를 동일한 레이어에 나란히 배치하여 인접한 가장자리 사이에 정전 용량을 생성함으로써 형성됩니다.전용 구조에 의존하는 대신 기하학적 라우팅 패턴을 통해 직접 구축됩니다.

여러 개의 금속층을 수직으로 쌓고 병렬로 연결하면 용량을 늘릴 수 있습니다.이는 추가 영역을 많이 사용하지 않고도 정전 용량을 높입니다.결과는 PDK에서 사용할 수 있는 금속 레이어 수에 따라 달라집니다.

커패시턴스는 에지 커플링 및 레이아웃 형상에서 발생하므로 간격 변화, 라우팅 세부 사항 및 프로세스 효과에 더 민감합니다.결과적으로 MOM 커패시터는 MIM 커패시터보다 예측 가능성이 낮고 안정성도 떨어집니다.

일반적으로 적당한 정전 용량이 필요하고, 면적을 보존해야 하며, 높은 정밀도가 필수가 아닌 경우에 사용됩니다.

MOS 커패시터

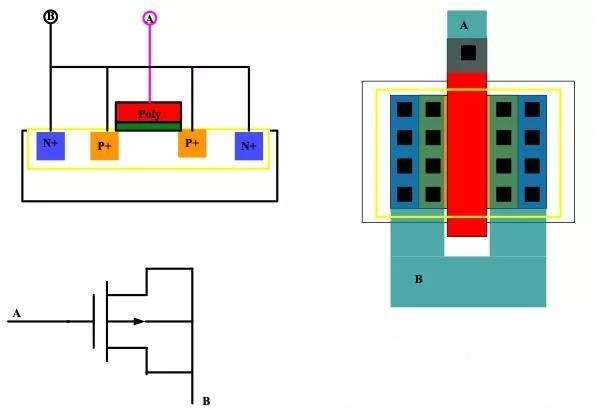

MOS 커패시터는 일반적으로 특정 단자를 함께 묶어 MOS 트랜지스터를 2단자 장치로 구성하여 생성됩니다.커패시턴스는 게이트 산화물과 그 아래의 채널 영역에서 발생합니다.

핵심 동작은 채널 조건이 축적, 고갈 및 반전 사이에서 이동하기 때문에인가된 전압에 따라 커패시턴스가 변경된다는 것입니다.이는 정전용량이 고정된 것이 아니라 비선형적이고 바이어스 종속적임을 의미합니다.

이로 인해 MOS 커패시터는 안정적이거나 정밀한 커패시턴스 값이 필요한 회로에는 적합하지 않습니다.그러나 이와 동일한 가변성으로 인해 튜닝 또는 적응형 시스템과 같이 의도적으로 전압 제어 정전 용량에 의존하는 회로에 유용합니다.

MIM과 마찬가지로 터미널은 서로 바꿔 사용할 수 없으며 잘못된 연결로 인해 의도하지 않은 작동 영역이 발생할 수 있습니다.

동일한 레이아웃 영역에서 커패시터를 비교할 때 일반적인 추세는 다음과 같습니다.

밈 < MOM < MOS

MOS 커패시터는 단위 면적당 가장 높은 정전용량을 제공하는 반면 MIM 커패시터는 가장 낮은 용량을 제공합니다.많은 공정에서 MIM 커패시터는 MOS 커패시터 정전 용량 밀도의 약 1/3만 제공합니다.

이는 정확성과 안정성을 희생하더라도 면적이 엄격하게 제한된 경우 MOS 구조를 매력적으로 만듭니다.

MOM 커패시터는 표준 금속 라우팅 레이어로 완전히 제작되므로 추가 마스크나 특수 제조 단계가 필요하지 않습니다.이는 특히 금속 레이어가 많은 고급 노드에서 프로세스를 간단하고 비용 효율적으로 유지합니다.

이와 대조적으로 MIM 커패시터에는 추가 마스크와 전용 유전체 층이 필요합니다.이러한 추가 단계는 제조 복잡성과 비용을 증가시키지만 정전용량 정확도와 안정성을 훨씬 더 효과적으로 제어할 수 있습니다.

실제 설계에서 이는 명확한 절충안을 만듭니다.

• MOM → 공정 단순화, 비용 절감, 정밀도 저하
• MIM → 더 복잡한 프로세스, 더 높은 비용, 더 높은 정밀도

결론

MIM, MOM 및 MOS 커패시터는 각각 현대 마이크로 전자공학에서 명확한 역할을 수행하며 모든 응용 분야에 적합한 단일 유형은 없습니다.MIM 커패시터는 최고의 안정성과 정확성을 제공하지만 더 복잡한 제조가 필요합니다.MOM 커패시터는 표준 금속층을 사용하여 밀도와 비용의 균형을 제공하지만 정밀도는 떨어집니다.MOS 커패시터는 가장 높은 정전 용량 밀도와 조정 가능성을 제공하지만 전압 의존적 동작으로 인해 정밀 회로에서의 사용이 제한됩니다.실제로 커패시터 선택은 성능 요구 사항, 사용 가능한 영역 및 프로세스 제약 조건의 균형을 유지하여 선택한 구조가 회로의 기능 목표와 일치하는지 확인합니다.
