반도체 온도 측정 기술 및 열 특성화

열 거동은 전기 성능, 스위칭 안정성, 효율성, 신뢰성 및 장기 장치 수명에 직접적인 영향을 미치기 때문에 정확한 온도 측정이 반도체 장치에 사용됩니다.최신 반도체 시스템은 극히 작은 구조 내에서 점점 더 집중된 열을 생성하므로 단순히 표면 값을 측정하는 것보다 온도 특성화가 더 복잡해집니다.각 기술은 장치 내에서 서로 다른 물리적 영역, 시간 척도 또는 열 경로를 관찰하기 때문에 다양한 측정 방법으로 인해 서로 다른 결과가 나타나는 경우가 많습니다.이 기사에서는 광학, 접촉 기반 및 전기 감지 기술을 포함하여 반도체 온도를 측정하는 데 사용되는 주요 접근 방식을 살펴보고 실제 엔지니어링 환경에서 해당 접근 방식의 장점, 한계, 공간 민감도, 과도 동작 및 실제 절충점을 검토합니다.또한 열 모델링, 교정 전략, 패키징 효과 및 측정 불확실성이 고급 반도체 시스템의 열 데이터 해석에 어떻게 영향을 미치는지 논의합니다.

카탈로그

반도체 온도 측정 방법 및 열적 과제

반도체 장치 온도는 일반적으로 세 가지 측정 범주를 사용하여 결정되며, 각 범주는 열 이야기의 다른 부분을 나타냅니다.일상적인 실험실 작업에서 선택은 승자를 고르는 것보다는 당면한 질문에 대해 어떤 타협안을 받아들일 수 있는지 결정하는 것과 같은 느낌을 받는 경향이 있습니다.가동 및 실패 분석 중 조용한 좌절의 원인은 두 팀이 정직하게 측정하면서도 여전히 의견이 일치하지 않는다는 것입니다. 단순히 두 팀의 도구가 서로 다른 지역, 계층 또는 시간 창에 민감하기 때문입니다.

측정 카테고리:

• 광학 감지

• 접촉 기반 감지

• 전기 감지

일반적으로 선택을 결정하는 요인은 "온도"(피크 핫스팟 대 접합 평균 수량)를 정의하는 방법, 관심 있는 시간 척도(정상 조건 대 짧은 과도 상태), 측정 설정에서 허용할 교란의 정도입니다.결과가 상충될 때 가장 생산적인 첫 번째 질문은 "각 방법이 실제로 가중치를 부여하는 물리적 영역은 무엇입니까?"입니다.“어느 쪽이 잘못됐나요?”보다는

광학 감지

광학적 방법은 장치가 빛을 방출, 반사 또는 변조하는 방식을 관찰하여 온도를 추론합니다.실제로 열이 축적되는 위치와 바이어스, 레이아웃 또는 작동 조건에 따라 열 패턴이 어떻게 변하는지를 시각적으로 빠르게 관찰하는 데 사용됩니다.속도 제한은 일반적으로 표면에 있는 프로브의 열 지연에 의해 설정되는 것이 아니라 감지기, 조명 및 광학 장치에 의해 설정되기 때문에 광학 도구는 급격한 열 변화를 추적할 수 있습니다.

일반적인 광학 접근법:

• 표면 온도 매핑을 위한 IR 열화상 촬영

• 더 미세한 공간 분해능을 위한 마이크로 라만 기술

• 고해상도 표면 근처 측정을 위한 열반사 방법

반복되는 장점은 기본 열 흐름에 대한 최소한의 물리적 간섭으로, 적어도 표면 광학 및 경계 조건이 불확실성을 지배하기 시작할 때까지는 초기 조사가 프로브 기반 방법보다 "더 깔끔"하게 느껴질 수 있습니다.

광학 감지는 일반적으로 가장 깊은 핫스팟을 직접 판독하는 것이 아니라 표면 온도 또는 표면 근처 프록시를 반환합니다.가장 뜨거운 영역은 종종 채널, 접합 또는 다른 활성 영역 근처에 묻혀 있는 반면 상단 표면은 패시베이션, 유전체 및 금속화를 통한 열 확산으로 인해 더 차분해 보일 수 있기 때문에 이러한 미묘한 차이가 중요합니다.

잘 노화되는 경향이 있는 작업 흐름은 광학 지도를 열 모델과 결합하고 광학 결과를 경계 관찰로 처리하는 것입니다.그런 다음 모델은 카메라가 볼 수 있는 것과 실리콘이 경험할 가능성이 있는 것 사이의 연결 고리가 됩니다. 이는 최종 목표가 설득력 있는 히트 맵이 아니라 신뢰성 예측인 경우에 특히 유용합니다.

광학 기술은 가시선 접근과 표면 상태의 엄격한 제어에 따라 달라집니다.반사 표면이나 포장 인공물로 인해 결과가 조용히 편향될 때까지 측정은 믿을 수 없을 만큼 간단하게 느껴질 수 있습니다.

실제적인 문제:

• 방사율 및 반사율: IR 판독값은 방사율 가정에 따라 달라집니다.반사 금속화는 수정되거나 준비되지 않는 한 인위적으로 차갑게 보일 수 있습니다.

• 코팅 및 표면 처리: 고방사율 코팅은 반복성을 향상시키는 동시에 경계 조건을 약간 변경할 수도 있습니다.많은 테스트 계획에서는 얇고 특성화된 코팅을 절충안으로 받아들입니다.

• 패키징 제약: 뚜껑, 열 분산기 및 캡슐화재는 광학 경로를 차단하거나 왜곡할 수 있습니다.디캡핑은 대류/복사를 이동하고 기준선을 이동시키면서 접근을 복원할 수 있습니다.

유용한 정신 모델은 광학 감지가 종종 "핫스팟은 어디에 있고 어떻게 움직이는가?"에 답한다는 것입니다.즉각적으로 느껴지는 확신을 가지고 절대 온도 정확도는 광학, 표면 특성 및 경계 조건을 얼마나 주의 깊게 관리하는지와 관련이 있습니다.

접촉 기반 감지

접촉 방법은 센서를 장치 표면 위나 근처에 배치하고 감지 요소로의 열 전달을 통해 온도를 추론합니다.특정 위치에서 간단한 판독을 원할 때, 예산이 부족할 때 또는 특수 광학 장치 없이 신속하게 설정할 수 있는 것이 필요할 때 종종 선택됩니다.주의 깊게 실행하면 접촉 센서도 상세한 지도를 생성할 수 있지만 측정 자체는 열 환경의 일부가 됩니다.

일반적인 접촉 도구:

• 마이크로 열전대

• RTD(저항 온도 감지기)

• 박막 센서

• 열에 민감한 페인트/코팅

핵심 제한은 센서가 국부 열장을 재구성할 수 있다는 것입니다.작은 프로브라도 경사도가 높은 영역에서 열을 흡수하여 실제 피크를 실제보다 더 온건하게 보이게 만들 수 있습니다.이는 데이터가 안정적이고 반복 가능해 보이지만 일관되게 낮기 때문에 디버그 세션에서 개인적으로 짜증나게 느낄 수 있는 효과 중 하나입니다.

읽기 부족을 심화시키는 조건:

• 표면층에 비해 높은 열전도율 센서 경로

• 접촉 면적이 더 크거나 과도한 힘이 가해짐

• 추가 열 확산 경로를 도입하는 인터페이스 재료

일반적으로 실제로 도움이 되는 완화 방법에는 센서 질량 감소, 더 가벼운 접촉력 사용, 부착 레이어를 가능한 한 얇게 유지하는 것이 포함됩니다.시간이 허락한다면 의도적으로 프로브 힘이나 부착 스타일을 변경하고 판독값이 어떻게 이동하는지 관찰하면 프로브가 국소 온도를 낮추고 있는지 여부를 알 수 있습니다.

접촉 감지는 표면에 접근할 수 있고 방열판 변경 확인, 패키지 옵션 비교 또는 빌드 전체의 열 저항 추세 확인과 같이 소수의 위치에서 안정적이고 반복 가능한 판독을 원할 때 잘 작동합니다.또한 이러한 센서는 적당한 기울기가 있는 위치를 선택하고 측정을 방어할 수 있을 만큼 프로브 침입을 작게 유지하는 한 다른 접근 방식에 대한 교정 앵커 역할도 합니다.

적합한 사용 사례:

• 몇 가지 알려진 지점에서 검증

• 빌드 전반에 걸쳐 반복 가능한 추세 추적

• 경사도가 낮은 지역에서 다른 방법의 고정/보정

전기 감지

전기적 방법은 온도에 따른 전기적 매개변수로부터 온도를 추정합니다.광학 액세스 없이 패키지 수준에서 수행할 수 있고 생산 테스트 흐름이나 현장 모니터링에도 자연스럽게 적용할 수 있다는 점에서 매력적입니다.편리함은 현실이지만, 선택한 매개변수가 어떤 영역과 물리학에 가중치를 두는지 이해하는 책임도 있습니다.

일반적인 온도 의존 매개변수:

• 접합 순방향 전압

• 온저항

• 임계 전압

• 이동성 관련 이득 변경

• 누설전류

전기 감지는 일반적으로 선택한 매개변수를 지배하는 영역에 연결된 전기 온도를 생성합니다.다이오드 기반 방법은 종종 접합 동작과 밀접한 관련이 있는 반면, MOSFET 온 저항은 다이 전체에 분산된 채널 및 액세스 영역의 합성을 반영할 수 있습니다.이러한 지역별 특성은 이점이 있을 수 있습니다. 오류 메커니즘이 접합부 가열을 추적하는 경우 접합부 상관 측정항목이 피크를 평활화하는 표면 평균보다 더 의사결정 친화적으로 느껴질 수 있습니다.

주요 원칙은 전기 측정법이 무엇을 나타내는지, 무엇을 무시할 가능성이 있는지, 그리고 그것이 대답하려는 물리적 질문에 어떻게 매핑되는지 명시적으로 기술하는 것입니다.

교정은 반복되는 과제입니다.프로세스 변화, 스트레스 이력 및 노화는 온도로 인한 변화에 필적하는 양만큼 전기 매개변수를 변화시킬 수 있으며, 관리하지 않으면 조용히 신뢰도를 약화시킬 수 있습니다.

전기 온도 측정을 정직하게 유지하는 데 사용되는 일반적인 가드레일:

• 장치별 교정: 단일 범용 기울기는 다이 간 또는 로트 간 변동이 사소하지 않은 경우 오해의 소지가 있는 영역으로 표류할 수 있습니다.

• 제어된 측정 조건: 감지를 통해 장치가 자체 가열될 수 있습니다.측정으로 인한 온도 변화를 줄이기 위해 짧은 펄스와 낮은 듀티 사이클이 일반적으로 사용됩니다.

• 교란 요소 분리: 예를 들어 누설 전류는 온도에 민감하고 결함/성능 저하에도 민감하므로 주기적으로 다시 참조하지 않으면 추정치가 표류할 수 있습니다.

실용적인 관점에서는 전기 감지가 일상적인 모니터링에 적합하지만 모든 상황에 적합한 단일 숫자 온도계가 아니라 선언된 작동 범위를 갖춘 교정된 기기처럼 취급할 때 가장 잘 작동한다는 것입니다.

접근 방식을 선택하는 것은 일반적으로 측정 물리학을 묻는 특정 질문과 피할 수 없는 제약 조건에 맞추는 것입니다.팀이 이러한 정렬을 올바르게 수행하면 데이터가 일관되게 느껴지는 경향이 있습니다.그렇지 않으면 사람들은 완벽하게 실제적인 측정값을 가지고 서로 논쟁을 벌이게 되는 경우가 많습니다.

결정 정렬 단서:

• 핫스팟 위치 파악 및 공간 그라데이션: 광학 매핑이 가장 유용한 경우가 많습니다.

• 접근 가능한 지점에서 안정적인 참조: 침입이 제어될 때 접촉 감지를 신뢰할 수 있습니다.

• 접합 동작과 관련된 내장형 반복 모니터링: 전기 감지가 가장 실행 가능한 경우가 많습니다.

보다 방어 가능한 결론을 일관되게 생성하는 패턴 중 하나는 방법을 결합하는 것입니다.광학 데이터는 피크가 형성되는 위치를 보여주고, 접촉 센서는 낮은 기울기 영역에서 온전성 검사를 제공할 수 있으며, 전기 감지는 실제 작동 파형에서 접합 관련 동작을 추적할 수 있습니다.이러한 관점이 단순한 열 모델과 조화를 이루면 단일 기술을 단독으로 사용하는 것보다 결과 추정치가 설계 검토에서 더 쉽게 정당화되고 안정성 논의 중에 풀릴 가능성이 줄어듭니다.

반도체 장치의 광학 온도 감지

광학 온도 측정은 격자 온도 변화에 따라 반도체의 광학 반응이 반복 가능한 방식으로 이동하기 때문에 작동합니다.일상적인 측정에서 더 큰 이야기는 단순히 온도가 신호를 변경하는 것이 아니라 선택된 관찰 가능 항목이 실제 제약 조건 하에서 어떻게 동작하는지입니다.모니터링되는 특정 광학 특성, 사용되는 파장 범위, 표면과 기하학적 조건이 기기가 보고하는 내용을 조용히 형성합니다.

온도는 일반적으로 직접 판독값으로 표시되지 않습니다.매핑 모델을 통해 재구성됩니다.해당 모델은 재료 물리학과 설정 가정이 일치할 때 안심할 수 있을 정도로 견고하다고 느낄 수 있으며, 추적되지 않은 작은 변경 사항이 광학 장치, 샘플 상태 또는 장착에 스며들면 놀라울 정도로 부서지기 쉬운 것처럼 느껴질 수 있습니다.

발광 온도계

발광 온도 측정에서 가열은 밴드 구조를 수정하고 또한 캐리어 재결합 경로를 조금씩 움직입니다.이러한 변화는 종종 특정 재료 시스템에 대해 반복 가능한 방식으로 방출 스펙트럼을 이동시킵니다.많은 반도체에서 피크 방출 에너지는 온도에 대한 실행 가능한 프록시가 될 만큼 밴드갭 에너지를 밀접하게 따릅니다.

일반적인 재료별 관계는 다음과 같습니다.

수치 상수는 구성 및 처리 내역에 따라 달라지며, 이는 표준 매개변수 세트가 편리해 보일 때 과소평가되기 쉽습니다.작동 아이디어는 일관되게 유지됩니다. 즉, 온도가 상승함에 따라 밴드갭은 일반적으로 줄어들고 방출 피크는 더 낮은 에너지(더 긴 파장) 쪽으로 미끄러집니다.

실제 시스템에서는 장비가 밴드갭을 측정하지 않습니다.광학 관측 대상을 측정한 다음 교정을 사용하여 온도를 추론합니다.두 가지 일반적인 관찰 가능 항목이 사용됩니다.

(a) 스펙트럼 피크 위치

(b) 두 파장의 강도 비율과 같은 비율계량 측정법

측정 후 관측 가능 항목은 재료 반응과 측정 체인의 특징을 모두 포함하는 교정 곡선을 통해 온도로 변환됩니다.

피크 이동 대 강도 비율

피크 이동 방법은 온도계가 스펙트럼의 위치처럼 보이기 때문에 간단하게 느껴집니다.스펙트럼이 깨끗하고 단일 정점일 때 이러한 직관은 만족스러울 수 있습니다.불편함은 온도에 따라 스펙트럼이 넓어지거나, 여러 전이가 겹치거나, 배경 형광이 상승하고 피크가 깨끗한 특징보다 판단이 더 필요한 경우에 나타납니다.

2색(강도 비율) 방법은 비율이 여러 공통 모드 드리프트를 억제하므로 복잡한 조건에서 더 안정적일 수 있습니다.수집 효율성 변화와 가벼운 정렬 드리프트는 빼는 것보다 나누는 것이 더 나은 경우가 많습니다.즉, 비율 방법은 여전히 ​​필터 정확도, 검출기 스펙트럼 응답 및 선택한 파장 창의 안정성에 크게 의존합니다.그 조각들이 표류하면 비율도 함께 표류할 수 있습니다.

실험실에서 현장으로의 전환에서 자주 나타나는 패턴은 약간 겸손합니다. 종이에서 가장 민감해 보이는 방법이 항상 실외나 생산 라인에서 최상의 온도 진실을 제공하는 것은 아닙니다.작은 정렬 불량, 오래된 필터 또는 창의 느린 오염막으로 인해 확실히 가열된 것처럼 보이는 방식으로 비율이 바뀔 수 있습니다.반복성, 고정 필터, 기계적으로 안정적인 광학 장치 및 예약된 검증 점검을 강조하는 설정은 종종 작동하기가 더 차분하고 미스터리한 온도 에피소드가 발생할 가능성이 적습니다.

세 가지 주요 혼란 요인

밴드갭 대 온도 모델이 정확하더라도 측정된 스펙트럼은 관찰하려는 격자 온도와 아무 관련이 없는 이유로 이동할 수 있습니다.혼란을 야기하는 세 가지 원인이 반복적으로 나타납니다.

• 여기로 인한 자체 발열

광학 여기는 특히 작은 부피, 가볍게 지지되는 막 또는 약한 열 싱크가 있는 구조에서 국부적으로 열을 축적할 수 있습니다.그런 다음 측정에서는 조명이 부분적으로 생성한 온도를 보고할 수 있는데, 이는 숫자가 여전히 내부적으로 일관되게 보이기 때문에 불안할 수 있습니다.

실용적인 검사는 고정된 주변 조건에서 전력 스윕을 수행하는 것입니다.여기 전력으로 추론된 온도가 상승하면 설정에서 열이 주입됩니다.일반적으로 이러한 편향을 줄이는 완화 방법으로는 더 짧은 듀티 사이클, 더 낮은 전력 밀도, 더 큰 지점 크기, 방열판 또는 마운트에 대한 열 접촉 개선 등이 있습니다.

• 도핑 및 캐리어 효과

높은 도핑 및 캐리어 밀도 변화로 인해 밴드 채우기, 밴드갭 재정규화 및 재결합 역학의 변화가 발생할 수 있습니다.분석에서 온도만 피크를 이동한다고 가정하는 경우 실제 열 추세와 분리하기 어려운 방식으로 스펙트럼이 이동하거나 넓어지거나 모양이 바뀔 수 있습니다.

보다 신뢰할 수 있는 방법은 실제 웨이퍼 및 제조 상황에 맞춰 조정되지 않은 일반적인 상수에 의존하는 대신 도핑 수준, 프로세스 흐름 및 기록과 일치하는 샘플을 사용하여 보정하는 것입니다.

• 긴장으로 인한 교대

기계적 응력은 밴드 구조를 변경합니다.패키징 응력, 열팽창 불일치, 웨이퍼 보우 및 고정 장치 클램핑은 모두 스펙트럼 특성을 이동시키는 변형을 유발할 수 있습니다.이를 까다롭게 만드는 것은 접착층 전환, 클램프를 다르게 조이거나 다이를 다시 장착하는 등 작은 기계적 변경으로 인해 적절한 온도 차이처럼 보이는 반복 가능한 오프셋이 생성될 수 있다는 것입니다.

정밀 지향 작업의 경우 변형률은 일정하게 유지되어야 하는 상태 변수로 처리하는 것이 가장 좋습니다.교정과 측정 사이에 장착 조건을 동일하게 유지하고 연구 중간에 다시 고정하는 것을 피하면 일반적으로 "왜 이동했습니까?"라는 질문이 줄어듭니다.나중에 대화.

일반적인 오류 모드는 광학 및 전자 체인이 중립이라고 가정하고 반도체 응답만 교정하는 것입니다.실제로 계측기 기능은 신호에서 온도로의 매핑의 일부가 됩니다.여기에는 분광계의 파장 교정, 검출기 스펙트럼 반응, 필터 노화 또는 드리프트, 수집 구조가 포함됩니다.

동일한 광학 경로, 동일한 개구수 및 동일한 샘플 장착으로 수행된 엔드투엔드 교정은 실제 사용에서 더 엄격한 불확실성을 생성하는 경향이 있습니다.순전히 이론에 기반한 변환보다 덜 우아하게 느껴질 수도 있지만 실제 결함을 교정 곡선에 흡수합니다. 측정이 일상적인 처리에서 살아남아야 할 때 업계 사람들은 흔히 높이 평가합니다.

적외선 열화상 촬영

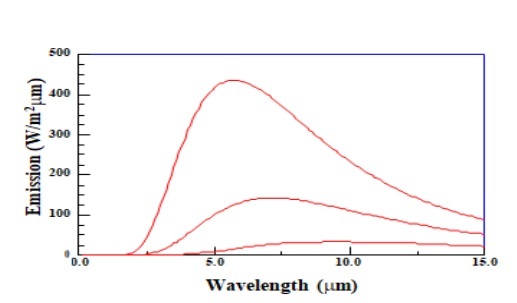

적외선 열화상 측정은 열복사로부터 온도를 추론합니다.이상적인 형태에서 총 복사 전력은 다음과 같습니다.

알려진 IR 대역의 복사휘도를 측정하고 방사율(varepsilon)을 알면 온도를 계산할 수 있습니다.실질적인 불만은 \(\varepsilon\)이 고정된 보편적인 숫자가 아니라는 것입니다.재료, 표면 상태, 형상 및 파장 대역에 따라 다릅니다.

온도에 따라 휘도가 급격하게 증가하기 때문에 약간의 방사율 불일치라도 추론된 온도가 현실과 크게 멀어질 수 있습니다.실제 측정에서는 실제 표면에서 검증되기보다는 편의상 방사율을 가정할 때 수십도 정도의 오류가 전적으로 타당합니다.

방사율은 주어진 대역 내에서, 그리고 주어진 시야각에서 표면이 방사선을 흡수하고 반사하는 방식과 관련이 있습니다.변형은 다음과 같은 몇 가지 실질적인 영향에 의해 주도됩니다.

• 표면 거칠기 및 마감

광택이 나는 금속은 낮은 방사율과 높은 반사율을 결합하는 경우가 많아 책을 읽는 것만큼이나 방에서도 책을 읽는 경향이 있습니다.거칠게 처리하거나 코팅하면 방사율이 높아지고 환경 반사가 줄어드는 경향이 있어 열분석도가 더 믿을 만해지고 "거울 같지" 않게 느껴질 수 있습니다.

• 산화물층 및 오염막

얇은 산화물, 잔류물 및 공정 필름은 방사율을 실질적으로 변화시킬 수 있으며 표면이 노화됨에 따라 진화할 수 있습니다.이는 실제 온도가 일정할 때에도 온화한 가열 또는 냉각과 유사한 느린 드리프트를 생성할 수 있으며, 표면 화학이 눈에 띄지 않고 마음에 들지 않으면 오해하기 쉬운 효과입니다.

• 시야각 및 스펙트럼 대역

방사율은 방향과 파장에 따라 달라집니다.카메라 각도, 광학 장치 또는 스펙트럼 대역을 변경하면 이전 교정이 무효화될 만큼 유효 방사율이 바뀔 수 있습니다.기하학을 일정하게 유지하는 것은 단지 편리함만을 위한 것이 아닙니다.이는 실행마다 측정이 의미하는 바를 정의합니다.

강력한 열화상 측정 워크플로우는 종종 다음과 같은 여러 전술을 결합합니다.

- 기준에 대한 현장 방사율 교정
- 고방사율 코팅 또는 테이프
- 고정된 스펙트럼 대역과 일관된 광학 기하학
- 반사관리

방사율 교정은 허용되는 경우 접촉 기준을 사용하거나 접촉이 불가능할 경우 알려진 온도 기준 패치를 사용하여 고정할 수 있습니다.이는 복사열-온도 변환을 데이터시트 가정이 아닌 실제 표면 상태와 연결합니다.

고방사율 코팅이나 테이프를 적용하면 표면 마감 및 반사에 대한 민감도가 감소하는 경우가 많습니다.이는 층이 온도 장을 의미 있게 방해하지 않을 만큼 충분히 얇고 환경과 호환되는 한 더 정밀한 판독값을 얻는 가장 빠른 경로인 경우가 많습니다.

스펙트럼 대역을 잠그고 보기 형상을 일관되게 유지하면 실행 간 변동이 줄어듭니다.많은 배포에서 재현성은 고해상도 카메라로 업그레이드하는 것보다 각도 규칙을 변경하지 않는 것에서 더 많이 향상됩니다.

반사 대상의 경우 표면이 환경의 뜨거운 물체를 카메라에 반사하여 잘못된 핫스팟을 생성할 수 있으므로 반사 관리가 중요합니다.차폐, 배경 온도 관리 및 반사를 줄이기 위한 각도 조정은 누군가가 설정에서 멀어질 때 핫스팟이 사라지는 불편한 상황을 방지할 수 있습니다.

발광 온도 측정과 IR 열화상 측정 전반에 걸쳐 공통된 기술 현실은 광학 시스템이 온도 자체가 아닌 광학 프록시를 측정한다는 것입니다.면밀한 조사를 통해 유지되는 측정은 이러한 프록시를 파장 선택, 기하학, 표면 상태, 여기 조건 및 교정 상황에 대한 조건부로 취급합니다.

신호에서 온도까지 방어 가능한 체인에는 일반적으로 정의된 파장 대역, 제어되고 반복 가능한 형상, 여기로 인한 가열 확인, 실제 측정 환경과 일치하는 교정 조건이 포함됩니다.이러한 규율이 ​​유지되면 광학 온도계는 만족스러울 정도로 효율적이라고 느낄 정도로 빠르고 정확할 수 있습니다.그렇지 않은 경우 조용히 진실을 놓치면서 정확해 보이는 숫자를 생성할 수 있습니다.

장치 간 열 전달 분석을 위한 열 조사 방법

접촉 기반 측정에서 센서는 대상과 열을 교환하여 온도를 보고합니다. 이는 프로브가 관찰하려는 대상에 영향을 미친다는 의미입니다.결과를 형성하는 세부 사항은 평범하지만 결정적인 경우가 많습니다. 즉, 프로브의 기하학적 구조, 프로브 본체 내부의 내부 열 경로, 접점의 인터페이스 상태 등이 있습니다.이러한 요인들은 함께 (a) 공간 분해능, (b) 응답 시간, (c) 측정이 국부 온도 장을 얼마나 강력하게 재구성하는지를 형성합니다.

일상적인 실험 작업에서 가장 모호하지 않은 결과는 프로브와 장치를 "기기" 대 "샘플"이 아닌 결합된 열 시스템으로 처리하는 경향이 있습니다.이러한 프레이밍은 놀라움을 줄여줍니다. 나중에 혼란스러운 맵으로 논쟁하는 대신, 커플링이 제어되고 반복 가능하며 조사되는 열 흐름에 비해 작도록 측정이 설계됩니다.

열 프로브 스캐닝

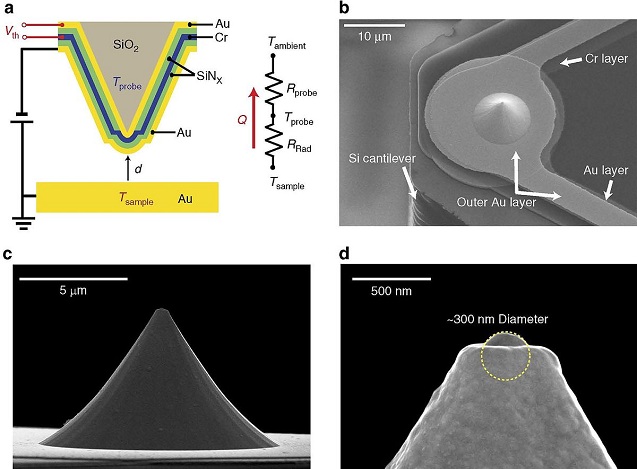

주사형 열현미경은 일반적으로 서미스터나 열전대를 초미세 팁 가까이에 배치합니다.래스터 스캐닝 중에 팁은 표면과 국지적으로 열을 교환하고 이를 전기 신호로 변환합니다.이는 나노 수준에 가까운 측면 분해능으로 온도 관련 매핑을 지원하지만 신호가 한 지점의 문자 그대로 표면 온도인 경우는 거의 없습니다.

계측기의 출력은 한 번에 행동하는 여러 기여자가 생성한 혼합된 응답으로 더 솔직하게 설명됩니다.

• 국지적 표면 온도장,

• 팁-샘플 열 접촉 저항,

• 캔틸레버와 주변 매체를 통한 열 확산 및 방열.

이것이 바로 동일한 장치에 대한 두 스캔이 사람이 문제를 해결하기 어려울 정도로 불일치할 수 있는 이유입니다. 접촉력의 작은 변화, 주변 습도의 조용한 변화 또는 점진적인 프로브 노화로 인해 효과적인 열 결합이 변경될 만큼 인터페이스가 변경될 수 있습니다.그런 일이 발생하면 측정 프로토콜이 인터페이스 상태를 명시적으로 모니터링하지 않으면 커플링 변경을 재료 또는 장치 변경으로 착각하기 쉽습니다.

SThM은 질문이 작은 규모로 존재할 때 두드러집니다.이는 열 전달이 부드러운 벌크 평균보다는 미세 구조에 의해 형성되는 상황에 매우 적합합니다.또한 뜨거운 영역뿐만 아니라 시스템 내에서 열이 들어오고 나가거나 제한되는 위치를 식별하는 데도 도움이 됩니다.

SThM 스타일 해상도에서 일반적으로 이점을 얻는 기능은 다음과 같습니다.

• 결정립계

• 좁은 상호 연결

• 전원 장치의 현지화된 핫스팟

• 국부적인 열 장벽

실험이 제한 사항(특히 접촉력 및 프로브 가열 주위)으로 설계되면 SThM은 면적 평균 기술에서 씻겨 나갈 수 있는 열 흐름 경로를 강조할 수 있습니다.

제한사항

팁-샘플 열 접촉 저항: 나노미터 규모 접촉에서 계면 저항은 특히 거칠거나 산화되거나 오염된 표면에서 열 교환을 지배할 수 있습니다.AFM의 지형 신호에서 항상 나타나지 않는 작은 변화에 인터페이스가 반응하기 때문에 여기서 감도는 실제로 감정적으로 지칠 수 있습니다.압력이나 청결도가 약간 변하면 실제 접촉 면적이 바뀌고, 이로 인해 유효 열전도도가 바뀌고 그에 따라 측정된 신호도 바뀌게 됩니다.

반복되는 실험실 교훈은 안정적인 지형과 안정적인 열 접촉이 서로 안정적으로 추적되지 않는다는 것입니다.열 채널은 피드백 루프가 완벽하게 작동하는 것처럼 보일 때에도 표류할 수 있으며, 해당 표류는 별도로 제한되지 않으면 온도 변화로 가장할 수 있습니다.

프로브 방열판 및 역작용: 프로브는 방열판 역할을 할 수 있으며(자체 가열되는 경우 열원 역할도 함) 샘플에서 열을 빼내고 국지적 온도를 낮출 수 있습니다.이 효과는 열 질량이 많지 않거나 얇은 필름이나 매달린 막과 같이 열탕에 약하게 고정되어 있는 구조에서 가장 두드러집니다.

간단한 정신 모델은 해석의 근거를 유지하는 데 도움이 됩니다. 테스트 중인 장치가 주변 환경과 열 연결이 약한 경우 프로브와 같은 추가 열 경로를 도입하면 지도에 표시될 수 있는 방식으로 열 흐름의 경로가 변경됩니다.실험자가 이미 작은 그라데이션에 대해 경계하고 있는 경우, 이 백액션은 깔끔하게 보이지만 오해의 소지가 있는 이미지를 생성하는 일종의 보이지 않는 손일 수 있습니다.

환경적 열 전달 경로: 의도된 고체-고체 접촉 외부의 평행 열 전달 경로는 신호의 의미를 모호하게 만들 수 있습니다.공기 전도, 흡착된 수층 및 복사 교환이 모두 기여할 수 있습니다.처음에는 전자 문제처럼 보이는 많은 불일치는 결국 장시간 스캔 중에 조용하게 표류하는 주변 조건으로 인해 발생합니다.

해석을 복잡하게 만드는 일반적인 환경 요인:

• 공기 전도

• 흡착수층

• 복사 교환

많은 설정에서 인클로저 온도를 강화하고 습도를 안정화하며 접근 매개변수를 반복 가능하게 만드는 것은 공격적인 후처리보다 불일치를 더 효과적으로 줄여줍니다. 측정이 제어되지 않은 병렬 경로에 덜 민감해지기 때문입니다.

측정 일관성 개선

• 비선형성을 숨길 수 있는 단일 지점 교정에 의존하기보다는 예상되는 열 전도도 및 온도 범위를 포함하는 참조 샘플을 사용하여 교정하십시오.

• 각각 결합된 팁-샘플 시스템의 유효 열 시간 상수를 재구성하므로 접촉력, 체류 시간 및 스캔 속도를 추적하고 조절합니다.

• 다중 프로브 비교, 다양한 힘에서 반복 스캔, 주파수 종속 응답을 추출하기 위한 변조 가열 등 실제 온도와 열 결합을 분리하는 전략을 사용합니다.

팀 조정을 유지하는 경향이 있는 관점은 보정 및 모델링이 절대 온도 측정을 정당화할 만큼 충분히 추진되지 않은 한 SThM을 주로 비교 도구, 기능 간의 차이, 변경 전/후, 상대 열 흐름 경로로 취급하는 것입니다.

열화상 형광체 코팅

열화상 형광체는 타겟 표면에 도포된 희토류 도핑 세라믹 재료의 얇은 층을 사용합니다.UV(또는 다른 적합한) 여기에서 코팅은 온도에 따라 강도 및/또는 소멸 시간이 변하는 빛을 방출합니다.레이어는 넓은 영역을 포괄할 수 있기 때문에 분산 온도계처럼 작동합니다. 즉, 지점별로 스캔하는 대신 광역 온도 지도를 생성합니다.

이는 열이 인터페이스를 따라 확산되는 방식과 접촉 영역 근처에 집중되는 위치를 포함하여 결합된 구성 요소 간의 에너지 전달의 공간 패턴에 대한 질문과 잘 일치합니다.지도는 긴 스캔 궤적에서 함께 연결되는 것이 아니라 하나의 광학 캡처로 얻어지기 때문에 측정이 더 직접적으로 해석되는 경우가 많습니다.

강점

이 접근 방식은 스캐닝 팁과 함께 발생하는 접촉 불확실성을 방지하며, 이는 장치 표면이 섬세하거나 가변적일 때 완화될 수 있습니다.복잡한 형상과 더 넓은 시야를 처리할 수 있으며 감쇠 시간 방법을 사용할 때 과도 측정과 자연스럽게 결합되는 경우가 많습니다.

실제 일정에 따라 즉시 나타나는 실질적인 이점은 처리량입니다. 하나의 광학 이미지는 프로브를 사용하여 긴 스캔 시간이 필요한 전체 온도 필드를 생성할 수 있으므로 확장된 측정에 걸쳐 누적되는 느린 드리프트에 대한 노출을 줄일 수 있습니다.

제한사항

코팅을 추가하면 표면이 변경됩니다.얇은 층이라도 열 저항을 추가하고 방사율을 이동시키며 계면 열 전달을 수정할 수 있습니다.이는 장치 간 에너지 전달이 표면 지배적일 때 가장 두드러지며, 여기서 기본 경계 조건은 연구 대상의 일부입니다.

추가된 레이어가 더 중요한 상황:

• 접촉 전도도 연구

• 표면 근처 열 확산

• 표면 대류 효과

염두에 두어야 할 현장 관찰은 광학적으로 얇은 코팅이 자동으로 열적으로 무시할 수 없다는 것입니다.실험이 미묘한 인터페이스 물리학을 쫓는 경우 코팅은 수동 판독 레이어가 아닌 조용히 현상의 일부가 될 수 있습니다.

불균일한 두께는 방출 강도를 변경하여 온도 구배를 모방할 수 있습니다.광표백 및 여기 드리프트는 열 전달과 관련이 없는 느린 겉보기 온도 추세를 생성할 수 있습니다.수명/감쇠 시간 방법은 두께 변화에 대한 민감도를 줄이지만 여전히 안정적인 여기 타이밍과 일관된 광학 수집에 의존합니다.

일반적으로 아티팩트를 생성하는 광학 및 자극 요인:

• 코팅 두께 불균일

• 광표백

• 여기 드리프트 또는 타이밍 지터

• 수집 광학 정렬의 변경

이러한 효과를 모니터링하지 않으면 결과 맵이 부드럽고 설득력 있게 보일 수 있으며 장치 열역학보다는 광학 시스템 동작을 미묘하게 인코딩할 수 있습니다.

접착력이 불량하거나 미세 균열이 발생하면 온도 장을 왜곡하는 국부적인 공극이 발생할 수 있습니다.표면 청소, 제어된 경화 및 균일성 검증은 정량적으로 면밀히 조사했을 때 최종 맵이 믿을 수 있는지 여부를 결정하는 경우가 많습니다.실제로 이 단계는 인내심이 결실을 맺는 단계입니다. 한눈에 "괜찮아" 보이는 코팅이라도 열적으로 문제가 되는 불연속성을 숨길 수 있습니다.

정량적 온도 매핑

• 원시 강도 매핑보다 코팅 두께와 조명 강도에 덜 민감하므로 가능한 경우 수명/감쇠 시간 교정을 선호합니다.

• 코팅 두께와 균일성을 특성화합니다.기본적인 광학 검사와 가벼운 프로파일로메트리 즉석 검사를 함께 수행해도 큰 해석 오류를 방지할 수 있습니다.

• 적어도 하나의 독립적인 온도계 또는 참조 조건에 대해 검증합니다. 특히 목표가 단순히 패턴을 시각화하는 것이 아니라 장치 간 열 전달을 정량화하는 경우 더욱 그렇습니다.

혼란을 줄이는 해석 입장은 열화상 형광체를 광학 변환기 층으로 취급하는 것입니다.열 전달 문제가 장치 내부의 벌크 전도에 의해 지배되는 경우 레이어가 배경으로 사라지는 경우가 많습니다.질문이 표면 상호 작용에 의해 지배되는 경우 레이어는 경계 조건의 일부가 되고 모델에 속합니다.

스캐닝 열 탐침과 열화상 형광체 중에서 결정하는 방법

열 전달 문제에 맞춰 도구 조정

미세한 핫스팟을 해결하거나, 좁은 열 흐름 경로를 찾거나, 나노 크기 특징 전반에 걸쳐 열 대비를 비교할 때 스캐닝 열 탐침을 선택하십시오.넓은 영역에 걸쳐 온도를 매핑하거나, 일시적 확산 패턴을 캡처하거나, 인터페이스 전반에 걸쳐 장치 간 결합을 관찰할 때 열화상 인광체를 선택하십시오.

측정 왜곡을 명시적 설계 매개변수로 처리

두 접근 방식 모두 서로 다른 메커니즘을 통해 온도 장을 편향시킬 수 있습니다.스캐닝 프로브는 접촉점에서 열을 끌어와 국부적 구배의 모양을 바꿀 수 있습니다.인광체 층은 자체 열적 및 광학적 특성을 가진 필름을 추가하여 경계 조건을 수정할 수 있습니다.검토가 잘 진행되는 워크플로는 일반적으로 이러한 편향이 작기를 바라기보다는 정량화합니다.

많은 실제 비교에서 명목상 해상도가 승자를 결정하는 것은 아닙니다.결정적인 요인은 해석되는 열 구배 및 대비 아래에 유지될 만큼 교란의 경계를 충분히 묶어서 측정을 반복할 때 결론이 안정적으로 유지되는지 여부입니다.

기초적인 작업 관점

온도 매핑은 온도계가 수동적이고 시스템이 천천히 변할 때 가장 쉽습니다.장치 간 열 전달에 대한 연구는 커플 링 변경, 인터페이스 진화, 시간 상수가 짧을 수 있다는 두 가지 가정을 위반하는 경우가 많습니다.방어 가능한 접근 방식에는 교정, 반복성 검사, 프로브-장치 상호 작용의 단순화된 열 모델이 혼합되어 있습니다.

이 접근 방식은 계측기 한계를 측정 가능한 매개변수로 취급합니다.또한 무엇이 통제되었는지, 무엇이 불확실하게 남아 있는지, 그리고 불확실성이 열 전달 해석에 어떤 영향을 미치는지에 초점을 맞춤으로써 기술적 논의를 개선합니다.

반도체 온도 측정에 영향을 미치는 전기적 매개변수

전기 온도 측정은 간단하지만 오해하기 쉬운 사실, 즉 반도체의 전기적 동작은 온도에 따라 변화한다는 사실을 기반으로 합니다.선택한 전기 매개변수를 관찰하고 이를 교정을 통해 매핑함으로써 시스템은 별도의 열 변환기를 추가하지 않고도 온도를 추정할 수 있습니다.많은 설계에서 센서가 이미 존재하는 회로 내부에 존재할 수 있기 때문에 이러한 속도와 통합은 정말 만족스럽습니다.동시에 많은 전기 매개변수가 온도와 바이어스, 스트레스 및 노화에 동시에 반응하기 때문에 온도 추정치가 비열적 영향에 의해 얼마나 쉽게 바뀔 수 있는지 확인하는 것은 불안할 수 있습니다.신중한 측정 접근 방식은 해당 기여자를 분리하는 데 중점을 두므로 다시 읽어들이면 그날 발생한 다른 변경 사항이 아닌 온도를 추적할 수 있습니다.

PN 접합

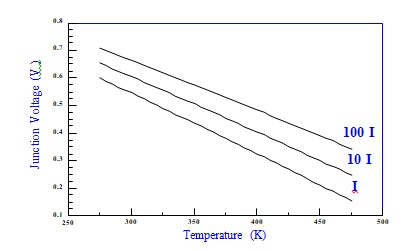

온도에 대한 일반적인 전기적 대안은 PN 접합 순방향 전압입니다.순방향 전류가 일정하게 유지되면 접합 전압은 일반적으로 온도가 상승함에 따라 대략 선형 방식으로 떨어집니다.이러한 동작은 종종 정전류에서의 온도 감도로 요약됩니다.

여기서 k는 볼츠만 상수, q = 1.6 × 10⁻1⁹ C, E₉는 실리콘 밴드갭입니다.일상적인 엔지니어링 대화에서 기울기는 -2mV/K 근처에서 자주 인용되는데, 이는 초기 가동 중에 기분 좋게 "플러그 앤 플레이"를 느낄 수 있습니다.그러나 더 넓은 온도 범위에서는 캐리어 통계 및 밴드갭 관련 항이 완벽하게 선형으로 유지되지 않기 때문에 기울기가 표류합니다.나중에 예상치 못한 동작을 방지하기 위해 경사 값은 추정된 규칙에만 의존하는 대신 실제 작동 조건에서 보정되는 경우가 많습니다.

전류를 일정하게 유지하는 것은 Vₚₙ(T) 가 예측 가능한 방식으로 동작하게 만드는 조건입니다.실제 측정에서는 다이오드 방정식이 지수함수적이기 때문에 작은 전류 오류가 온도 변화로 가장할 수 있습니다. 따라서 거의 일정해도 추론된 온도가 왜곡될 수 있습니다.일반적인 실험실 문제는 전류 소스 자체가 안정적으로 보이지만 바이어스 포인트에 영향을 미치는 공급 리플 또는 ADC 샘플링 과도 현상으로 인해 측정된 온도가 변할 때 발생합니다.

자가 발열은 두 번째로 반복되는 함정입니다.다이오드는 P ₚₙVₚₙ를 소산하며, 이러한 소산으로 인해 접합 온도가 시스템이 보고하려는 주변 온도 또는 보드 온도보다 높아집니다.초기 프로토타입에서는 열 시상수로 인해 응답이 느려지고 시스템이 지속적으로 실행되면 빠른 현장 점검이 실제보다 더 깔끔하게 보이기 때문에 이를 숨길 수 있습니다.

(a) 잡음 예산이 허용하는 한 낮게 감지 전류를 유지합니다.

(b) 정의된 듀티 사이클로 펄스 측정을 사용합니다.

(c) 판독 타이밍이 테스트 편의보다는 열 동작을 따르도록 열 정착을 특성화합니다.

PN 접합 감지의 경우 방어 가능한 교정은 의도된 전류와 의도된 패키지에서 수행되는 2점(또는 다중 지점) 교정입니다. 왜냐하면 소산이 0이 아닐 때마다 패키지 열 저항과 리드프레임 전도가 겉보기 온도에 영향을 미치기 때문입니다.또한 나중에 복잡한 수정을 통해 오류를 "패치"하는 것보다 전체 측정 조건을 고정하는 것이 실제로 더 만족스러운 경향이 있습니다.

전류 크기, 바이어스 적용 후 측정 타이밍, ADC 입력 로딩.

이러한 조건이 안정적으로 유지되면 더 적은 교정 매개변수가 필요하며, 특히 장치가 시간이 지남에 따라 전력, 활동 및 샘플링 동작이 변동하는 환경에 배포되는 경우 일반적으로 장기 반복성이 덜 취약하게 느껴집니다.

MOSFET

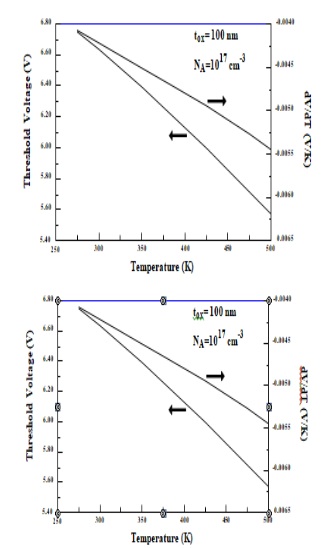

MOSFET 임계 전압은 온도에 반응하는 또 다른 전기 매개변수로, 특히 MOSFET 기반 통합 센서에서 매력적입니다.온도가 변하면 캐리어 통계 및 표면 전위가 이동하여 겉보기 임계값 전압이 이동합니다.대표적인 관계 중 하나는 다음과 같습니다.

이는 온도 의존성을 실리콘 유전율 εₛᵢ, 산화물 커패시턴스 Cₒₓ, 도핑 밀도 Nₐ 및 벌크 전위 ψᵦ에 연결합니다.매력은 분명합니다. Vₜ는 온도를 강력하게 추적합니다.절충안은 똑같이 현실적입니다. Vₜ는 또한 프로세스 세부 사항을 강력하게 추적하므로 절대 온도 추정이 민감도를 활용하는 것보다 변동성을 관리하는 연습처럼 느껴질 수 있습니다.

공정 확산, 바이어스 조건 및 노화에 대한 노출

다이오드의 순방향 강하와 달리 임계 전압은 직접 측정된 단일 숫자가 아닙니다.추출방법에 따라 다릅니다.정전류, 상호 컨덕턴스 기반, 외삽 등 다양한 정의는 다양한 수치 임계값과 다양한 온도 동작을 생성하므로 작동점을 암시하는 것이 아니라 명시적으로 설명해야 합니다.드레인 전류, Vᴅꜱ 또는 본체 바이어스가 이동하면 이동성 저하, DIBL 및 직렬 저항이 추정치에 누출되어 센서 드리프트처럼 보이는 온도 오류가 발생할 수 있습니다.실제로 이러한 결과로 인해 팀에서는 "센서"가 파손되었는지 여부에 대해 논쟁을 벌이게 되지만 실제 문제는 측정 정의가 충분히 엄격하게 고정되지 않았다는 것입니다.

산화물 포획 전하, 인터페이스 상태, 바이어스 온도 불안정성.

노후화는 또 다른 불편함을 가중시킵니다. 이러한 메커니즘은 전기적 스트레스 하에서 시간이 지남에 따라 Vₜ를 밀어낼 수 있으며, 계획이 없으면 시스템은 전기적 마모를 실제 온도 변화로 잘못 인식할 수 있습니다.

(a) 잘 정의된 낮은 스트레스 바이어스 조건에서 감지됩니다.

(b) 이동성 효과 또는 DIBL이 관찰된 동작을 지배하는 영역에서 Vₜ 추출을 피하십시오.

(c) 평생 스트레스가 예상되는 경우 주기적인 재보정 또는 자가 점검을 추가합니다.

실제 교정: 장치별 vs. 로트별, 가정 비용

Cₒₓ, 도핑 구배 및 고정 전하는 웨이퍼와 로트에 따라 다르기 때문에 임계값 기반 온도 측정에서는 일관된 절대 정확도를 위해 장치별 또는 적어도 로트당 교정이 필요한 경우가 많습니다.대용량 제품의 경우 팀은 일반적으로 테스트 시 소수의 포인트를 교정하고 소형 펌웨어 수정 모델을 사용하여 타협합니다.이러한 접근 방식은 종종 단일 범용 슬로프보다 덜 화려하게 느껴지지만 공급 전압, 작업 부하 및 경과 시간으로 인해 장치가 빠른 특성화 스윕에 사용되는 깔끔한 조건에서 벗어나기 시작할 때 더 잘 작동하는 경향이 있습니다.

전기 온도 측정에서 반복적으로 나타나는 패턴은 공칭 온도 계수가 가장 큰 매개변수가 항상 가장 신뢰할 수 있는 온도 추정치를 제공하는 매개변수가 아니라는 것입니다.더 잘 작동하는 경향이 있는 것은 제어된 조건에서 온도 의존성을 계속 관찰할 수 있고 다른 변수와 덜 얽히게 유지되는 매개변수입니다.PN 접합 순방향 전압은 정전류 측정이 적용하기 간단하고 일반적인 범위에서 동작을 예측할 수 있기 때문에 성능이 좋은 경우가 많습니다.임계 전압 감지는 완전히 통합된 설계에서 탁월할 수 있지만 바이어싱, 추출 정의 및 드리프트 관리에 대한 보다 엄격한 규율이 ​​필요합니다.

고정된 작동 지점, 자극 제어, 자체 발열 최소화, 실제 사용에 적합한 교정.

실제로 온도 정확도는 일반적으로 종이에 있는 ∂/∂T 값이 더 크다는 이유만으로 매개변수를 선택하는 것보다 측정 방식, 바이어스 안정성, 타이밍 제어, 열 정착 인식 및 배포를 반영하는 교정을 통해 더 많이 향상됩니다.이러한 차이는 안심할 수 있는 벤치 데모와 몇 달 후에도 여전히 믿을 수 있는 현장 시스템을 구분하는 요소인 경우가 많습니다.

결론

반도체 온도 측정은 단일 범용 기술로 정의되는 것이 아니라 조사 중인 물리적 동작, 시간 척도 및 열 영역과 일치하는 방법을 선택하여 정의됩니다.광학 감지는 표면 가열 및 핫스팟 이동을 빠르게 시각화하고, 접촉 기반 방법은 실용적인 실험실 접근성을 통해 직접 국소 측정을 제공하며, 전기 감지를 사용하면 장치 동작 자체를 통해 접합 온도를 간접적으로 추정할 수 있습니다.각 접근 방식에는 공간 분해능, 열 교란, 교정 복잡성, 과도 응답 및 포장이나 환경 조건에 대한 민감도와 관련된 절충점이 발생합니다.실제 응용 분야에서 가장 신뢰할 수 있는 열 특성화는 가시적인 표면 동작과 내부 접합 조건 사이의 격차를 해소하기 위해 시뮬레이션 모델과 여러 측정 기술을 결합하는 것에서 비롯되는 경우가 많습니다.반도체 장치의 전력 밀도와 구조적 복잡성이 지속적으로 증가함에 따라 신뢰성 향상, 설계 검증, 냉각 전략 최적화 및 고급 전자 시스템의 장기적인 오류 방지를 위해서는 정확한 열 측정이 여전히 필수적입니다.
