PMIC (전원 관리 집적 회로)는 하나 이상의 전원 입력을 받아 다양한 로드를 위한 여러 가지 조정된 전원 레일을 생성하는 전용 IC입니다. 이러한 로드는 종종 프로세서, 메모리, RF 섹션, 센서 및 다양한 주변 장치를 포함합니다.

설계 전반에 걸쳐 개별 레귤레이터와 감독 IC를 분산시키는 대신, PMIC는 이를 하나의 조정된 전력 도메인 관리자로 통합합니다. 많은 팀에게 이 통합은 레일이 비정상적으로 작동할 때 확인할 수 있는 한 곳이 있기 때문에 챙길 만한 안정감을 가져옵니다.

프로세서, 메모리, RF 블록, 센서 및 기타 로드.

기능 범위

실제 제품에서 PMIC의 기여는 전압 변환을 넘어섭니다. 실제 이점은 부팅, 런타임 부하 단계 및 결함 조건 중 자연스럽게 상호 작용하는 여러 책임을 연결하는 시스템 수준의 전원 조정기처럼 동작할 때 나타납니다.

변환

PMIC는 다양한 레귤레이터 유형을 결합하여 효율 중심의 전원 레일과 노이즈에 민감한 전원 레일을 별도로 최적화할 수 있습니다. 실제 설계에서 주요 관심사는 종종 필요 전압을 생성하는 것이 아니라 부하 변화, 시작 이벤트 및 기타 까다로운 작동 조건에서 안정적인 전압을 유지하는 것입니다.

벅 레귤레이터, 부스트 레귤레이터, 벅-부스트 레귤레이터 및 LDO 레귤레이터.

지속적인 부하에서 깨끗해 보이는 레일이 실제 프로파일 하에서 눈에 띄게 스트레스를 받을 수 있습니다. CPU 버스트 전류, RF 전송 펄스 또는 센서 샘플링 스파이크가 실제 작동 조건에서 테스트될 때 효율성, 리플, 트랜지언트 응답 및 열 여유성이 일반적으로 면밀히 검토됩니다.

CPU 버스트, RF 전송 펄스 및 센서 샘플링 피크.

분배

레일이 생성된 후, PMIC는 종종 레일이 어떻게 공유되고, 전환되고, 분리되는지를 결정합니다. 이는 특히 핫 플러그, 브라운아웃 및 케이블 관련 사건 중에 설계가 강력하거나 취약하게 느껴질 수 있는 부분입니다. 분배가 신중하게 처리될 때, 전류의 급증이 제어되고, 역 피드 경로가 제한되며, 결함이 보드 전체에 걸쳐 확산될 가능성이 적어집니다.

레일 활성화, 로드 스위치, 전류 제한 및 다중 소스 입력을 위한 이상 다이오드 OR 연결.

감지 및 감독

대부분의 PMIC는 레일 상태를 지속적으로 모니터링하고 펌웨어와 하드웨어가 해석할 수 있는 신호를 제공하는 감독기를 통합합니다. 실험실에서 이러한 기능은 빠르게 멋진 추가 기능처럼 느껴지지 않고, 디버깅 세션이 깨끗하게 진행되느냐 아니면 재현이 불가능한 재설정을 쫓는 하루가 되느냐의 차이처럼 느껴지기 시작합니다.

저전압 모니터, 과전압 모니터, 과전류 감지, 열 감지 및 전원 정상 신호.

경험이 풍부한 시스템 검증 팀이 기억하는 첫 번째 교훈은 전원 정상 임계값과 디글리치 타이밍이 모호하지 않아야 한다는 것입니다. 이들이 불분명하거나 시스템에 잘 맞지 않을 경우, 잘못된 리셋이나 고스트 부팅 실패가 발생하는 경우가 많으며, 이는 온도 코너, 특정 배터리 또는 빠른 리부트 순서 후에만 나타납니다.

제어 및 시퀀싱

PMIC는 레일이 상승하고 하강하며 서로 조정을 하는 방식을 형성하는 메커니즘을 포함하는 경우가 많습니다. 이러한 세부 사항은 시스템이 반복적으로 부팅되거나, 구성 요소가 피할 수 있는 스트레스를 받지 않거나, 오류 후 보드가 알려진 상태로 돌아오는지 등의 구체적인 결과로 나타납니다.

시퀀싱, 소프트 스타트, 램프 형성, 방전 경로 및 구성 가능한 레일 간 타이밍.

디지털 시스템은 일반적으로 올바른 정상 상태 전압을 요구할 뿐만 아니라, 이러한 레일이 특정 순서로 도착하고 제한된 시간 관계 내에 도착할 것을 기대합니다. 기울기가 너무 가파르거나 너무 느리거나 단순히 잘못된 순서로 배열되면, 내부 구조와 도메인이 정의되지 않은 조건에 빠져들 수 있으며, 이는 특히 SRAM 유지 동작 및 고속 인터페이스 부팅 시 간헐적으로 발생하여 매우 괴롭습니다.

내부 ESD 구조, SRAM 유지 도메인 및 고속 인터페이스.

실제 디자인에서 결과를 형성하는 경향

팀이 블록 다이어그램에서 작동하는 프로토타입으로 전환할 때, PMIC 선택 및 구성은 종종 마케팅 수준의 사양이 아닌 운영 세부 사항에 따라 성공하거나 실패합니다. 미세한 문제들이 일정 압박을 유발하는 경향이 있습니다. 이는 늦게 드러나고 단일의 뚜렷한 근본 원인으로 나타나는 경우가 드물기 때문입니다.

빠른 과도 및 동적 하중 처리

현대 프로세서 및 RF 섹션은 마이크로초 타임스케일에서 큰 전류 단계를 요구할 수 있습니다. PMIC는 문서상으로는 완벽하게 허용 가능한 것처럼 보일 수 있지만, 제어 루프, 보상 방법, 출력 네트워크 및 PCB 기생 효과가 실제 레이아웃에서 상호 작용하게 되면 드롭, 오버슛 또는 링잉이 발생할 수 있습니다.

드롭, 오버슛 및 링잉.

과도 응답을 조기에 테스트하는 팀은 종종 이를 늦게 발견하여 겪은 고통 때문에 그렇게 합니다. 조기 검증은 인덕터, 출력 캐패시터, 보상 구성 요소 또는 심지어 PMIC 선택 자체를 포함한 불편한 재설계 주기를 줄일 수 있습니다.

인덕터, 캐패시터, 보상 구성 요소 및 PMIC 자체.

편의가 아닌 시스템 계약으로서의 시퀀싱

전력 시퀀싱은 실리콘 요구 사항, 펌웨어 가정 및 보드 동작 간의 계약으로 처리될 때 가장 잘 작동합니다. 램프 속도와 전원 정상 타이밍이 프로세서 데이터시트가 기대하는 것 또는 펌웨어가 암묵적으로 가정하는 것에서 벗어날 경우, 간헐적인 부팅 문제가 발생하는 경향이 있습니다.

프로세서 데이터시트 요구 사항 및 펌웨어 기대치.

이러한 문제들이 특히 짜증스러운 이유는 친숙한 벤치 조건에서 사라졌다가 온도 극한, 배터리 핫 플러그 또는 한계 공급 조건에서 다시 나타나는 경향 때문입니다. 그러한 환경에서는 결정론적 시퀀싱과 예측 가능한 리셋 동작이 놀라움을 줄이고 디버그 주기를 단축시킵니다.

온도 코너, 배터리 핫 플러그 이벤트 및 브라운아웃과 유사한 조건.

가동 시간 및 서비스 비용 조정 수단으로서의 보호 작용

과전류 한도, 열 차단 및 저전압/과전압 보호는 종종 안전의 언어로 논의되지만, 배포된 제품은 이를 가용성 기능으로 경험합니다. 전류를 부드럽게 제한하고, 실행 가능한 명확성으로 오류를 보고하며, 제어된 방식으로 복구하는 PMIC는 사소한 주변 장치의 고장이 전체 시스템 중단 및 지원 티켓으로 전환되는 것을 방지할 수 있습니다.

보호 메커니즘: 과전류 보호, 열 차단, 저전압 보호 및 과전압 보호.

시스템 신뢰성 혜택: 부드러운 전류 제한, 오류 보고 및 통제된 복구.

PMIC를 단순한 전원 변환기가 아닌 시스템의 신뢰성 아키텍처의 일부로 생각하는 것이 설계 무역에서 보다 정확하고 솔직히 더 유용할 때가 많습니다. 잘 나이 드는 설계는 정상 작동, 오류 처리 및 전환 전반에 걸쳐 예측 가능한 전원 상태를 일관되게 시행하는 PMIC를 선택하는 경향이 있습니다.

그러한 관점이 진지하게 받아들여지면 초기 계획 중에 쉽게 축소할 수 있는 세부 사항들이 통합 중에 다르게 읽히기 시작합니다. 레일 방전 동작, 전원 정상 신호 신뢰성 및 오류 텔레메트리는 단순히 연구실에서 전원이 들어오는 장치와 현장에서 깨끗하고 반복적이며 예측 가능하게 부팅되는 장치를 구분하는 특성이 됩니다.

PMIC 카테고리

PMIC는 종종 헤드라인 기능으로 표시되지만 하드웨어 배송 시 단일 용도 부품이 아닌 компакт하고 조정된 전력 서브시스템처럼 작동하는 경향이 있습니다. PMIC 유형을 분류하는 실용적인 방법은 (a) 무엇을 조절하는지, (b) 무엇을 제한하거나 강제하는지, (c) 무엇을 연결, 분리 또는 적극적으로 구동하는지를 살펴보는 것입니다. 시스템 시작 관점에서, 자주 재부상하는 경계는 선형 대 스위칭에 대한 것이 아니라 PMIC가 변화하는 부하에서 레일 간 상호 작용을 관리하도록 구축되었는지에 대한 것입니다. 이러한 상호 작용이 신중하게 처리되면, 보드는 스트레스 테스트 중 더 안정적으로 느껴지며; 그렇지 않은 경우 동일한 설계가 벤치 전원에서는 좋지만 완전히 조립된 제품에서는 변덕스러워질 수 있습니다.

주요 기능 그룹

이러한 블록은 레일을 생성하고 조작 지점을 설정하며 입력 조건의 변화를 흡수합니다. 일반적으로 낮은 전류의 조용한 레일부터 높은 전류의 디지털 도메인까지 모든 것을 포함합니다.

• 선형 조정 (LDO)

• 스위칭 조정 (벅, 부스트, 벅-부스트, 반전, 충전 펌프)

• 전면 변환 및 사전 조정 (AC/DC 어댑터, USB-PD 싱크 단계, 일부 플랫폼의 자동차 사전 조정기)

이러한 블록은 임계값을 정의하고 경계를 모니터링하며 결함에 반응하여 전력이 어떻게 작용할 수 있는지를 형성합니다. 그들은 와트를 전달하지 않을 수도 있지만, 시스템이 깔끔하게 고장나는지 아니면 불가사의하게 고장나는지를 결정하는 경우가 많습니다.

• 전압 기준 및 밴드갭

• 감독자, 모니터, 윈도우 비교기

• 리셋 생성, 감시 타이머, 브라운아웃 감지

• 시퀀싱, 추적 및 결함 응답 (UV/OV, 과전류, 열 응답)

이러한 블록은 에너지가 어디로 흐르고, 언제 격리되며, 외부 부하가 어떻게 구동되는지를 결정합니다. 실제 설계에서, 이들은 엣지 케이스, 핫 플러그, 케이블 드롭, 액세서리 결함이 먼저 나타나는 곳입니다.

• 전원 경로 관리

• 부하 스위치 및 eFuse

• 배터리 충전

• 디스플레이 관련 레일 및 드라이버

• MOSFET 게이트 드라이버

조정/변환 유형

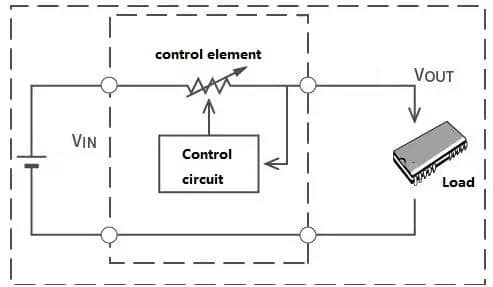

LDO는 일반적으로 낮은 출력 잡음, 간단한 설계 흐름 및 빠른 소신호 동작이 바람직할 때 선택됩니다. 이들은 RF 블록, 오디오 레일, 정밀 센서 및 리플 스퍼가 측정 가능한 성능 손실로 변할 수 있는 ADC 기준 관련 전원에서 자주 나타납니다.

열은 종종 조정기 성능의 제한 요소입니다. 입력과 출력 전압 차이가 증가하거나 부하 전류가 상승하면, 전력 소산과 온도가 전기적 정확도 사양보다 더 중요해질 수 있습니다.

개방 벤치 테스트 중 안정적으로 보이는 전원 레일은 밀폐된 시스템이나 공기 흐름 및 열 여유가 감소한 고온 환경 내에서 심각한 열 문제를 일으킬 수 있습니다.

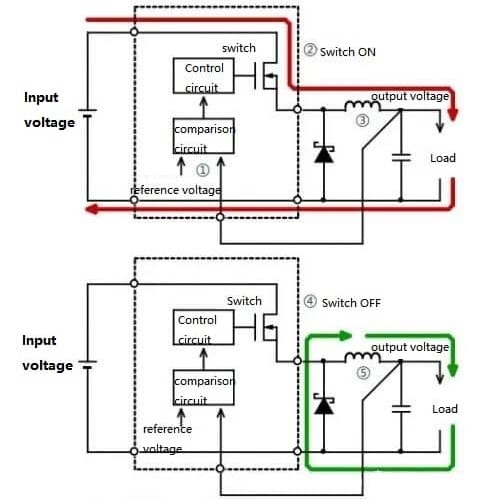

벅 변환기는 효율적인 코어 레일에 대한 많은 작업을 수행합니다: 애플리케이션 프로세서, DSP, DDR 레일 및 기타 고전류 디지털 도메인. 실제로, 동일한 벅을 사용하는 두 개의 보드는 제어 모드, 경량 부하에서의 작동 모드 및 레이아웃 유도 외관에 따라 매우 다르게 작동할 수 있습니다.

• 제어 접근 방식 (전압 모드, 전류 모드, 히스테리시스, 고정 온타임)

• 경량 부하 동작 (PFM, 펄스 건너뛰기, 강제 PWM)

• 과도 응답 대 출력 리플 트레이드오프

• EMI 자세 (스프레드 스펙트럼 옵션, 스위칭 주파수 선택, 레이아웃 민감도)

설계 검토를 날카롭게 하는 세부 사항은 부하 프로파일 현실입니다. 2 A에서 훌륭하게 보이는 변환기는 대다수의 수명을 20–200 mA에서 소비할 수 있으며, 이곳에서 모드 전환, 게이트 충전 손실 및 스위칭 오버헤드가 지배적입니다. 피크 효율성 값만 비교하면 실제 운영에서 배터리 수명이 초기 추정보다 나빠질 수 있습니다.

부스트 변환기는 일반적으로 목표 레일이 소스를 초과해야 할 때 적용됩니다. 일반적인 예로는 단일 셀 배터리에서 5 V를 생성하거나, 디스플레이 바이어스 레일을 생성하거나, LED 문자열에 전력을 공급하는 것입니다. 벅-부스트 토폴로지는 입력이 원하는 출력을 초과 및 하향할 수 있을 때 선호되며, 예를 들어 배터리 방전 곡선 전체에서 안정적인 시스템 레일을 유지하는 것입니다.

이러한 변환기는 종종 시스템 수준의 두통을 해결하는데, 예를 들어 배터리가 떨어질 때 5 V 도메인을 안정적으로 유지하는 것이지만, 이러한 완화는 더 많은 움직이는 부품을 동반합니다: 보상 복잡성, 스위치 전류 제한 동작 및 보드 기하학 및 케이블 조건에 민감할 수 있는 전도 EMI.

전화기 및 소형 IoT 모듈에서 AC/DC 브릭은 일반적으로 제품 외부에 있지만, 전면 협상 및 입력 보호는 점점 더 기기 내부에 위치하게 됩니다. 데이터 시트가 이러한 기능을 PMIC 기능이 아닌 USB 기능으로 마케팅하더라도, 이들은 하류 변환기 크기, 열 분포 및 최악의 경우 스트레스를 강하게 형성합니다.

• USB-PD 감지 및 협상 지원

• 입력 전류 제한 및 돌입 전류 제어

• USB 액세서리 및 어댑터에 대한 과전압 보호

정밀 지원 블록

ADC, DAC 및 비교기 임계값의 기준 앵커 정확도. 혼합 신호 제품에서는 반복적으로 중요한 세부 사항이 드리프트 동작, 노이즈 밀도 및 관련 주파수 범위에 걸친 PSRR입니다. 직관에 반하는 것처럼 보일 수 있지만, 비트는 기준 노이즈의 작은 양이 실제 세계의 이득 및 필터링 선택에 의해 곱해지면 측정 가능한 지터, 센서 오류 또는 임계값 모호성으로 나타날 수 있습니다.

감독자는 저전압, 과전압 및 순서 위반을 감시합니다. 다중 레일 시스템에서, 이들은 하나의 도메인이 올라오고 실행을 시작하는 동안 다른 도메인이 지연되거나, 저전압이거나, 진동하는 반쪽 살아있는 상태를 피하는 데 도움을 줍니다.

신뢰성 관점에서, 견고한 모니터링은 모두를 짜증나게 하는 간헐적인 필드 리턴 문제를 줄이는 경향이 있습니다: 차가운 시작, 저전압 런칭, 빠른 핫플러그 이벤트 또는 실험실의 "행복한 경로"에 결코 포함되지 않은 경계 케이블 중에만 나타나는 문제들입니다.

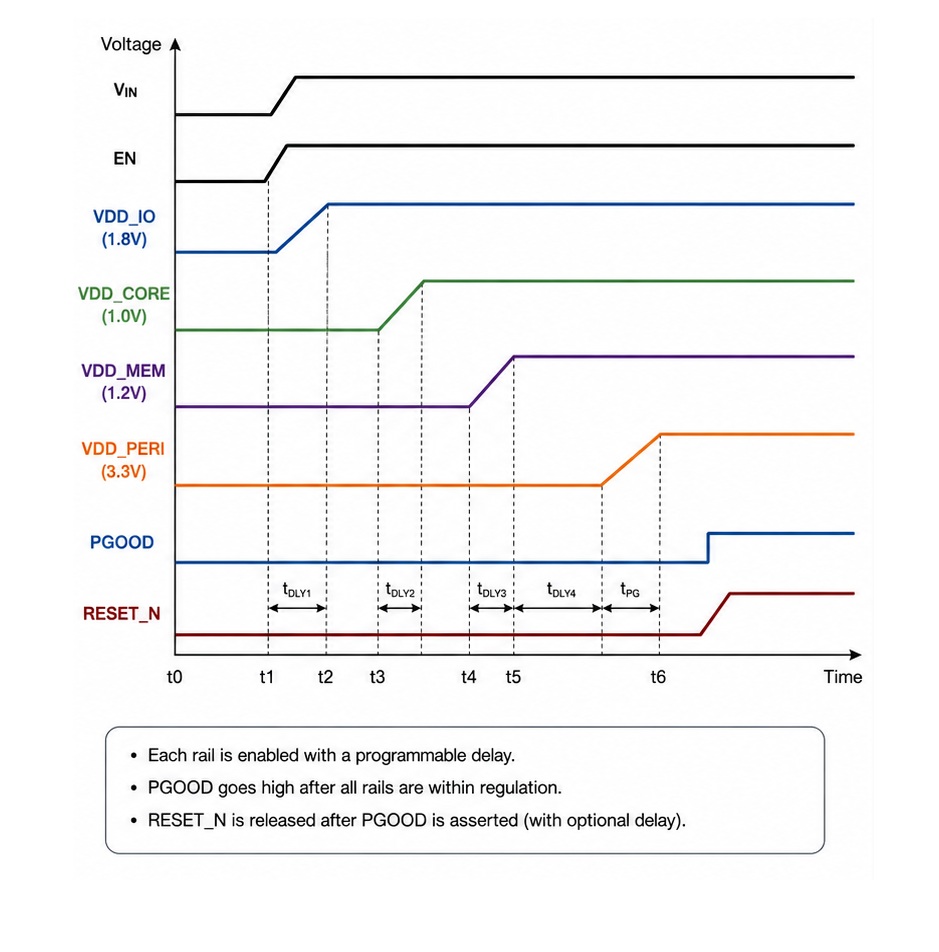

시퀀싱은 레일 A 다음 레일 B보다 더 많은 것입니다. 이는 타이밍 허용 오차 스택, 램프 경사, 리셋 관계 및 레일이 창을 놓쳤을 때 시스템이 하는 일에 대한 논의로 변합니다.

SoC 문서는 종종 IO-before-core 의존성, 메모리 훈련 제약 및 정확한 리셋 해제 타이밍을 지정합니다. 프로그래머블 시퀀싱 및 제어된 경사를 가진 PMIC는 외부 접착 논리를 줄이고 보드가 빠르게 반복되고 작은 타이밍 변경이 디버그 날짜를 절약할 수 있을 때 보드 시작이 추측 작업처럼 느껴지지 않도록 합니다.

전원 경로 및 드라이브 기능

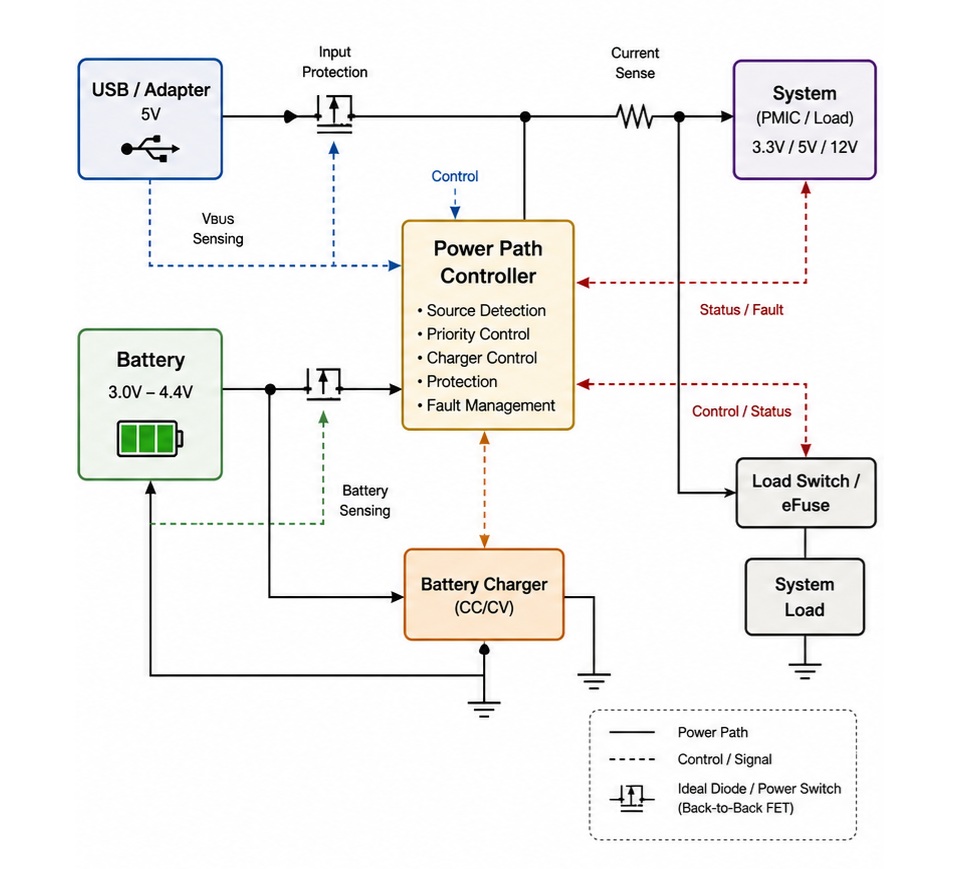

전원 경로 논리는 시스템이 USB, 배터리 또는 두 가지의 혼합에서 실행되는지를 결정하며, 전환 중에 발생하는 일에 영향을 미칩니다.

• 매끄러운 전환 동작 (리셋을 트리거하는 드롭 제한)

• USB/어댑터 및 호환성 제약에 맞춘 입력 전류 제한

• 역전류를 줄이기 위한 이상 다이오드 동작

반복되는 실제 세계의 함정은 케이블, 커넥터 및 보호 요소의 저항을 과소평가하는 것입니다. 빠른 과도 시 동안, PMIC는 설계대로 정확하게 동작할 수 있지만, 상류 경로가 모델이 예상한 것보다 더 가라앉기 때문에 시스템이 여전히 저압 상태가 될 수 있습니다. 이러한 실패는 전체 경로 임피던스가 측정되고 설계의 일부로 취급될 때까지 "불공정하게" 느껴집니다.

충전기는 배터리 화학, 회로 토폴로지, 열 특성 및 설계 목표가 다릅니다. 일반적인 우선 순위에는 더 빠른 충전, 낮은 표면 온도, EMI 감소 또는 충전 중 시스템 성능 유지가 포함됩니다.

• 선형 충전기

• 스위칭 충전기

• 파워뱅크/OTG 모드

선택은 종종 열 예산, 규제 또는 상호 운용성 제약 및 장치가 충전하는 동안 느려지거나 불편하게 따뜻해지지 않고 전체 성능을 유지할 것으로 예상되는지 여부에 따라 달라집니다.

로드 스위치는 일반적으로 대기 전력 감소를 위해 레일을 게이트하고 결함 또는 배송 상태에서 도메인을 분리하는 데 사용됩니다. eFuse는 프로그래머블 전류 제한, 결함 타이머 및 제어된 전환 동작을 추가합니다.

많은 제품에서 이러한 블록은 복잡한 실패 모드, 커넥터 단락, 액세서리 실수 및 잘못된 꽂기 사건을 포함된 사건으로 전환하여 보드 면적을 회수합니다. 이는 연속 재설정이나 진단하기 비싼 물리적 손상을 방지합니다.

디스플레이 시스템은 AVDD, VGH, VGL과 같은 여러 전원 레일을 필요로 하며, 가시적인 디스플레이 아티팩트를 피하기 위해 신중하게 제어된 시작 순서가 필요합니다. LED 드라이버는 또한 전류를 정확하게 조절하고 작동 중에 일반적으로 발생하는 열린 문자열 및 단락 회로 결함에 신뢰성 있게 반응해야 합니다.

게이트 드라이버와 고전력 단계는 로봇, 자동차 및 산업 장비에서 점점 더 관련성이 높아지고 있으며, 여기서 모터 제어 및 고전압 변환이 PMIC 스타일의 조정, 텔레메트리 및 보호 정책과 교차합니다.

전형적인 “전화/IoT PMIC”

많은 전화기와 소형 IoT 모듈에서 PMIC는 단일 범주가 아닌 의도적으로 블록의 혼합으로 가장 잘 이해됩니다. 통합은 일반적으로 PCB 면적을 줄이고 시퀀싱을 단순화하며 펌웨어가 전원 동작을 관찰하고 영향을 미칠 수 있는 단일 위치를 제공합니다.

• CPU, GPU, 메모리 및 항상 켜짐 레일을 위한 여러 고효율 벅 컨버터

• 저소음 아날로그 및 RF 레일을 위한 하나 이상의 LDO

• USB 및 배터리 조정을 위한 충전기 및 전원 경로 회로

• 텔레메트리 및 결함 처리를 위한 모니터, 시퀀서, 열 제어 및 인터럽트 보고

결과를 지배하는 경향이 있는 것은 레일 상호작용입니다. 벅 트랜지언트는 공유 접지 임피던스를 통해 RF LDO에 결합할 수 있습니다. 충전기 열 축소는 사용 가능한 시스템 전류를 조용히 낮출 수 있으며, 이러한 변화는 작업 부하 스파이크 동안 코어 레일을 드롭 상태로 끌어낼 수 있습니다. 각 블록을 고립된 상태에서 평가하는 설계는 초기 벤치 테스트에서 깨끗해 보이는 경우가 많지만, 모든 것이 동시에 스위칭, 가열 및 협상할 때 통합 스트레스 테스트 동안 어려움을 겪습니다.

선택 및 통합

스위칭 레귤레이터는 일반적으로 열 손실을 줄이기 위해 선택되지만, 이는 민감한 도메인으로 확산되는 리플 및 EMI를 도입할 수 있습니다. LDO는 종종 노이즈를 진정시키지만, 전압 헤드룸이 풍부하거나 전류가 복잡할 때 비용이 열로 나타납니다.

• 스위칭 레귤레이터: 더 높은 효율성, 더 많은 리플/EMI 관리 작업

• LDO: 낮은 노이즈, 전압 강하 시 더 높은 열 손실

일반적으로 잘 작동하는 타협은 벅을 사용하여 중간 레일을 생성한 다음, 최종 민감한 레일에 LDO를 사용하는 것입니다. 단, 헤드룸과 열 동작이 다른 결정 후 남겨둔 것이 아니라 의도적으로 계획되었어야 합니다.

빠른 부하 변화는 빠른 제어 루프, 적절한 보상 설계 및 처음 몇 마이크로초 동안 안정적인 조절을 유지하기 위한 충분한 출력 커패시턴스를 요구합니다. 커패시터 선택은 단순히 커패시턴스를 증가시키는 것 이상을 포함합니다. 유효 커패시턴스는 DC 바이어스, 온도 변화 및 노화로 인해 감소할 수 있습니다. ESR 및 ESL은 회로 안정성, 과도 응답 및 EMI 성능에도 영향을 미치므로 중요한 설계 고려 사항입니다.

생산용으로 계획된 정확한 커패시터 유전체, 전압 등급 및 케이스 크기로 검증하는 팀은 공급망이 종이 상에서만 동등한 대체품을 강요할 때 특히 안정성 문제를 피하는 경향이 있습니다.

결함 하에서 PMIC 동작은 서로 다른 철학에 따라 설계될 수 있습니다. 한 가지 접근 방식은 우아한 저하, 브라운아웃 처리, 프로세서에 대한 스로틀 힌트, 선택적 레일 쉐딩을 시도하여 시스템이 감소 모드에서 사용 가능하도록 유지됩니다. 또 다른 접근 방식은 알려진 안전 상태에 빠르게 도달하기 위해 결정론적 종료를 강제합니다.

• 우아한 저하: 소비자 제품의 사용자 경험 목표와 종종 일치

• 결정론적 종료: 안전 지향 설계에서 예측 가능한 동작과 종종 일치

가장 적합한 PMIC는 일반적으로 순서 및 결함 반응이 제품의 의도된 동작과 일치하는 것이며, 단순히 가장 긴 체크리스트를 광고하는 것이 아닙니다.

더 높은 스위칭 주파수와 광대역 갭 전원 단계는 달성 가능한 전력 밀도를 증가시키고 있지만, PCB 레이아웃 요구 사항을 더욱 엄격하게 만들고 EMI 민감도를 증가시킵니다. 동시에 원거리계측, 인터럽트, 로깅 기능 및 프로그래머블 제어 정책과 같은 소프트웨어 기능이 전체 전력 시스템 관리 및 통합의 중요한 요소가 되고 있습니다.

실제 작업 하에서 예측 가능한 전력 동작을 유지하는 PMIC는 디버깅 시간을 크게 줄일 수 있으며, 특히 라디오, 프로세서, 충전 작업 및 열 한계를 동시에 관리하는 시스템에서 더욱 그렇습니다.

PMIC 응용 범위

PMIC는 전기 에너지가 변환, 분배, 순서화, 관찰 및 보호되어야 하는 모든 곳에 나타납니다. 손실 및 간섭을 통제하는 동안 소비자, 기업, 자동차 및 산업 설계 전반에 걸쳐 일상적으로 사용됩니다. 그러나 경계선은 일반적으로 최종 시장이 아니라 실질적으로 전력 나무가 어떻게 보이는가입니다. 제품이 서로 다른 노이즈 감도, 서로 다른 스텝 부하 동작 및 서로 다른 결함 기대를 가진 여러 레일을 포함하게 되는 순간, PMIC는 "부품 선택"처럼 느껴지지 않게 되고 시스템 동작의 형성 힘처럼 작용하기 시작합니다. 많은 실제 설계에서 고성능 프로세서가 라디오, 센서, 메모리 및 고속 I/O와 짝지어지면 전력 아키텍처는 플랫폼이 일관되게 제공할 수 있는 것을 제한하게 되며, 컴퓨팅 및 소프트웨어가 서면상으로 견고해 보일 때조차도 그렇습니다.

PMIC 동작이 실제 시스템 결과를 제한하는 곳

조용히 상한선을 설정하는 부하-과도 응답

현대의 CPU와 GPU는 부스트 및 버스트 활동 동안 갑작스러운 전류 단계를 끌어내며, 이러한 단계는 놀랍도록容인력이 없습니다. PMIC의 제어 루프, 출력 커패시턴스 및 분배 임피던스가 레일을 엄격한 경계 내에 유지할 수 없을 때, 소프트웨어 팀은 미묘하지만 비용이 많이 드는 방식으로 대응하는 경우가 많습니다: 부스트 윈도우를 짧게 하거나, 피크 클록을 줄이거나, 충돌이 필드에서 발생하지 않도록 더 넓은 가드 밴드를 삽입합니다. 엔지니어링 관점에서 이 거래는 플랫폼이 효율적으로 보일 수 있지만 현실적인 트래픽 하에서 성능이 떨어지는 것처럼 느껴질 수 있습니다.

정적 하중 또는 깔끔한 실험 패턴으로만 검증하는 팀은 이를 늦게 배우는 경향이 있다. 실제 작업 부하는 물결 모양의 엣지를 생성한다: 짧은 게임 세션, AI 추론 스파이크, 라디오 공존 이벤트는 온화한 벤치 프로파일로 레일을 운용할 때 나타나지 않았던 전압 강하를 초래할 수 있다. 불편한 교훈은, 엉망인 작업 부하에서 반복 가능한 과도한 동작이 단일 작동 지점에서 매력적인 효율 수치를 추구하는 것보다 더 많은 사용 가능한 성능을 종종 제공한다는 것이다.

신호 무결성을 부채로 전환시키는 리플 및 광대역 잡음

리플은 단순히 아날로그 성능 매개변수로 다뤄져서는 안 된다. 스위칭 조화파와 광대역 잡음은 ADC 해상도에 영향을 미치고, RF 위상 잡음을 증가시키며, SERDES 신호 여유를 줄일 수 있다. 특히 전원 레일이 반환 경로를 공유하거나 패키지 및 PCB 유도성을 통해 결합될 때 그렇다. 단일 레일 테스트에서 깔끔해 보이는 전원 레일은 고속 인터페이스, 안테나 또는 조밀한 메모리 섹션 근처에서 매우 다르게 동작할 수 있다.

배치 현실도 이야기를 변경한다. 기계적 제약과 방해 구역은 타협을 강요하며, 이러한 타협은 이상적인 배치에서 보이지 않았던 결합 경로를 증폭시킬 수 있다. 실제로 전원 솔루션은 불완전한 배치와 비이상적인 라우팅 아래에서 안정적이고 조용하게 유지될 때 신뢰를 얻으며, 최고의 데모 구성에서만 측정될 때가 아니다.

신뢰성 결과를 형성하는 시작 및 시퀀싱

전원 공급 순서와 램프 동작은 메모리 훈련이 일관되게 완료되고, 라디오가 이상한 모서리 실패 없이 보정을 하며, 항상 켜져 있는 도메인이 정전 중에도 안정적으로 유지되는지를 결정한다. 경미한 시퀀싱은 시간과 사기를 고갈시키는 실패 패턴을 종종 발생시킨다: "오십 번 부팅 중 한 번", 재현하기 어려우며, 시스템이 완전히 통합된 후에는 더욱 디버깅이 어렵다.

시퀀싱은 늦은 체크리스트보다는 리셋 및 복구 동작의 일부로 처리될 때 더 잘 작동하는 경향이 있다. 생산에서 잘 통하는 디자인은 일반적으로 전체 전원 공급/전원 차단 경로를 반복 가능한 상태 기계로 간주하며, 최악의 경우 램프 속도, 낮은 온도 및 저전압 조건에서 증명한다. 자동 전원 사이클링은 종종 신뢰가 형성되는 곳이다. 왜냐하면 수동 전원 토글 몇 번으로는 드러나지 않는 간헐적인 엣지를 노출하기 때문이다.

시스템 거래 공간으로서의 선택 기준

트로피 숫자가 아닌 모드 간 평가된 효율성

효율성은 제품이 실제로 시간을 어떻게 사용하는지에 따라 의미가 달라진다. 피크 하중 효율성은 사양에서 인상적으로 보일 수 있지만, 실제 배터리 수명과 열 성능은 버스트 처리, 정상 하중, 경량 하중 및 깊은 절전 작업을 포함한 여러 운영 조건에 따라 달라진다. 스위칭 손실, 전도 손실 및 대기 전류는 각 영역에서 다르게 경쟁하며, "승자"는 작업 부하 프로파일에 따라 이동한다.

배터리로 작동하는 디자인의 경우, 낮은 Iq 및 강력한 경량 하중 효율성은 종종 충전 간의 더 긴 시간으로 직접 나타나는데, 이는 제품 팀이 매우 구체적으로 신경 쓰는 부분이다. 서버와 네트워킹 장비의 경우, 전도 손실과 열 제약이 일반적으로 우세하다. 지속적인 전류와 열 제거가 일상적인 현실이 되기 때문이다. 결정을 내리는 grounded 방식은 효율성을 작업 부하의 시간 분포에 매핑하는 것이며, 필드에서 거의 발생하지 않는 작동 지점을 최적화하는 것이 아니다.

열이 성능 붕괴를 방지하는 열 여유

열 제한은 최대 지속 전류를 정의하며, 이는 다시 최대 지속 계산을 정의한다. PMIC는 전기적으로 훌륭해 보일 수 있지만, 패키지, 구리 및 배치가 메모리, 보호 캔 또는 온도 민감 RF 블록 근처에서 국소적인 핫스팟을 생성하면 시스템 목표를 달성하지 못할 수 있다. 실제 조립에서는 작은 온도 상승이 derating 동작, 보호 임계값 또는 누구도 출시 후 설명하고 싶지 않은 장기 신뢰성 문제를 유발할 수 있다.

잘 노화되는 디자인은 보통 열 여유를 계획한다. 그런 계획은 대개 하중과 일치하는 패키지 열 특성을 보여주고, 전류 프로파일이 그것을 정당화할 때 다중 위상 능력을 보여주며, 열을 분산시키면서 전류 루프를 짧게 유지하여 열 수정을 잡음 문제로 전환하지 않는 레이아웃 전략으로 나타난다.

일정 및 반복 비용을 inflate하는 EMI 제약

스위칭 주파수, 에지 속도, 제어 토폴로지는 EMI를 간단한 필터링으로 처리할 수 있는지 아니면 보드 회전과 늦은 밤 실험 세션의 사이클로 변할지를 강하게 영향을 미친다. 데이터시트 준수는 이야기의 일부에 불과하며, 레이아웃 감도가 결과를 지배할 수 있다. 거의 완벽한 루프 기하학을 요구하는 솔루션은 기계적 제약이 어색한 배치를 강요할 때 도박이 될 수 있다.

많은 팀은 디버그 시간을 줄이고 인증 위험을 낮추기 때문에, 관리 가능한 슬루율과 예측 가능한 스펙트럼 동작을 갖춘 다소 느리고 더 제어 가능한 솔루션을 선호하게 됩니다. 그 선택은 보수적으로 느껴질 수 있지만, EMI 문제는 일정이 가장 관대하지 않을 때, 즉 늦게 발생하는 경향이 있다는 현실과 종종 일치합니다.

고장 경험 및 서비스 동작을 정의하는 보호 기능

보호 동작은 고장 조건에서 시스템 응답에 큰 영향을 미칩니다. OCP, OVP, OTP 및 단락 보호 설정은 시스템이 깨끗하게 종료되는지, 래치 오프 모드에 들어가는지, 불안정한 동작으로 반복적으로 재시작되는지를 결정할 수 있습니다. 이러한 응답은 문제 해결의 난이도, 지원 요구 사항 및 전반적인 제품 신뢰성 인식에 직접적인 영향을 줍니다.

보호 설정은 정상 작동 이벤트와도 상호작용합니다. 공격적인 전류 제한은 손상 위험을 줄일 수 있지만, 동시에 전압 급증 순간이나 초기 시작 스파이크 중에 반복적인 리셋을 발생시킬 수 있습니다. 고장 처리는 일반적으로 의도된 서비스 전략의 일환으로 조정될 때 가장 잘 작동하며, 무엇을 재시도해야 하는지, 무엇을 래치해야 하는지, 무엇을 기록해야 하는지, 무엇을 빨리 실패해야 하는지를 결정하며, 기본 레지스터 값으로 놔두는 것이 아닙니다.

펌웨어, 검증 및 디버그 현실을 포함한 통합 비용

통합 비용은 BOM 및 PCB 영역에서 그치지 않습니다. 여기에는 펌웨어 작업, 검증 범위, 테스트 시간, 제조 강도 및 예상대로 동작하지 않을 때의 디버깅 부담이 포함됩니다. 고도로 통합된 PMIC는 구성 요소 수를 줄일 수 있지만, 매력적이기도 하지만 리스크도 집중시킵니다. 한 레일에서의 늦은 조정은 팀이 계획한 것보다 더 큰 전력 트리의 재자격 부여를 유발할 수 있습니다.

더 분산된 접근 방식은 레이아웃 노력과 부품 관리가 증가할 수 있지만, 공급망 조건이 변경되거나 중간 수명이 업데이트될 것으로 예상될 경우 모듈성과 더 쉬운 대체를 제공할 수 있습니다. 더 솔직한 선택의 렌즈는 프로그램의 리스크 식욕입니다: 일정 민감도, 예상 반복 횟수, 최초 출시 후 설계가 얼마나 자주 수정될 가능성이 있는지입니다.

디지털 전원 기능: 제약이 따르는 유연성

텔레메트리, 프로그래머블 레일 및 동적 전압 조정은 진정한 이점을 제공합니다: 더 엄격한 전력 최적화, 더 명확한 고장 진단 및 작업량과 온도를 추적하는 적응형 성능 조정. 동시에 이러한 기능은 펌웨어 의존성, 구성 제어, 생산 프로그래밍 규율 및 더 간단한 아날로그 구성에서 존재하지 않는 완전히 새로운 고장 모드를 끌어옵니다. 텔레메트리는 수집된 데이터가 진단 대시보드에서 사용되지 않고 모니터링 및 설계 결정에 적극적으로 사용될 때만 가치가 있습니다.

실용적인 관점에서 디지털 전원은 측정 가능한 루프를 닫을 때 그 가치를 인정받습니다. 프로그래머블 기능이 수율을 회복시키거나 배터리 수명을 연장하거나 제어된 정책으로 열 저하를 방지하는 데 사용될 수 있다면, 이는 강력한 레버가 됩니다. 단순히 사용할 수 있기 때문에 활성화된다면, 이는 종종 검증을 복잡하게 하고 제조의 잘못된 구성 위험을 증가시켜 진정으로 의도된 설정에 대한 모호성을 생성합니다.

시스템 동작을 추적하는 실용적인 선택 및 검증 흐름

압박감 속에서도 견딜 수 있는 워크플로우는 PMIC 카탈로그를 스캔하고 나중에 맞는지 희망하는 것에서 출발하는 것이 아니라 시스템 동작 목표에서 시작됩니다. 이는 문제를 구체적이고 테스트 가능한 조각으로 나누고 보드에 장착하기 전에 좋은 행동이 무엇을 의미하는지에 대한 명확성을 강요합니다.

• 작업량 트랜지언트를 레일 요구사항(허용 가능한 드롭, 안정 시간, 피크 전류, 반복 주기)으로 변환합니다.

• 민감한 블록(ADC, PLL, SERDES, RF)의 노이즈 예산을 정의하고 이를 리플 한계 및 레이아웃 가정에 매핑합니다.

• 시퀀싱, 리셋 의존성 및 브라운아웃 복구를 하나의 상태 기계로 지정합니다.

• 현실적인 배치 제약 및 의도된 차폐 접근 방식을 사용하여 EMI 위험을 조기 평가합니다.

• 실제 단락, 케이블 이벤트 및 배터리 사라짐을 유사하게 간주하여 보호 동작을 검증합니다.

ADC / PLL / SERDES / RF

이러한 접근 방식은 PMIC를 시스템 수준에서 전원 동작을 지배하는 메커니즘으로 취급하므로 후반 단계에서의 놀라움을 줄입니다. 전원이 일류 서브시스템으로 설계될 때 성능은 더 일관되게 되고 신뢰성은 데이터를 통해 방어하기 쉬워지며 규정 준수 작업은 더 예측 가능해지며 팀은 논리나 소프트웨어가 아닌 레일에서 발생하는 간헐적인 결함을 추적하는 데 덜 시간을 할애하게 됩니다.

PMIC의 미래 방향

높은 전력 밀도와 낮은 코어 전압은 PMIC가 더 좁은 전기 여유로 규제되도록 하며 지연에 대한 허용 범위가 줄어듭니다. 공급 레일이 디지털 부하의 최소 작동점에 더 가까워짐에 따라, 사소한 드롭도 부드러운 오류, 리셋 또는 시스템 부팅 중 "신비로운" 성능 저하로 나타날 수 있습니다. 이는 설계 주의를 정적 상태에서 레일이 얼마나 정확하게 보이는지에서 최악의 경우 빠르게 변화하는 부하 이벤트 동안 어떻게 작동하는지로 점차 이동시킵니다.

팀은 종종 불편한 현실에 직면합니다: 작업대에서 평온하게 보이는 루프도 실제 작업 부하가 급격한 부하 단계, 국소적 핫 스폿 및 고르지 않은 위상 전류 공유를 생성하면 제품에서 여전히 잘못 작동할 수 있습니다. 보다 회복력이 있는 패턴은 루프 설계, 전원 스테이지 선택 및 PDN 임피던스를 단일 결합 시스템으로 처리한 다음, 깨끗하고 이상화된 펄스가 아닌 대표적인 작업 부하 서명을 사용하여 동작을 검증하는 것입니다.

더 빠른 과도 현상은 자연스럽게 디자인을 더 좁은 루프로 끌어당기지만, 더 좁은 루프는 또한 파라사이트 인덕턴스, 허용 오차 적립 및 조기 과소 평가하기 쉬운 감지 노이즈에 더 노출된 설계를 만듭니다. 많은 프로그램에서 안정적인 상태와 현장 안정성 간의 차이는 개선된 소신호 모델링, 신뢰할 수 있는 전류 감지 및 실제 레이아웃에 대한 인식을 바탕으로 조정된 보상에서 비롯됩니다.

스위칭 주파수를 높이면 도움이 될 수 있지만, 감지 경로와 PCB 기하학이 추가 대역폭을 지원하지 못하면 자동으로 더 나은 과도 행동으로 전환되지 않습니다. 이러한 불일치가 발생할 때, 루프 이득은 노이즈 증폭에 소비되어 jittery 스위칭, 특정 작동 모드에서의 가청 아티팩트 또는 기계 통합 후에만 나타나는 EMI 피크로 나타날 수 있습니다.

현대 컴퓨팅 및 연결 블록은 버스트형 및 조합형 수요를 생성하므로, 과도 검증은 점차 로드 박스가 단일 단계로 근사할 수 있는 것보다는 소프트웨어와 라디오가 실제로 수행하는 것을 반영합니다.

많은 팀은 다음을 결합한 워크플로우에 수렴합니다:

• 실험실 로드 스탭

• 플랫폼 원격 측정 로그

• 보상 및 디커플링 선택에 대한 반복적 업데이트.

이 접근 방식은 특히 열 한계가 천천히 전기 동작을 재형성하고 시간이 지남에 따라 여유를 이동할 때 후반 단계의 놀라움을 줄이는 경향이 있습니다.

크기를 줄이면서 성능을 향상시키려는 압력은 다이뿐만 아니라 패키지와 주변 구조에 통합 범위를 확장하고 있습니다. 고급 패키징과 내장 패시브는 높은 di/dt 루프를 단축하고, 파라사이트를 줄이며, 디버깅 중 즉각적으로 측정 가능한 방식으로 과도 응답을 타이트하게 만들 수 있습니다. 통합된 자성체는 전력 밀도를 추가로 향상시킬 수 있지만, 그 이점은 종종 열 경로, 기계적 제약 및 설계가 실제 인클로저 내에 있을 때 커플링이 어떻게 변화하는지에 의해 제한됩니다.

배포된 제품에서 통합의 가장 내구성 있는 이익은 단순히 자재비를 줄이는 것보다 제작 변동성에 대한 민감성을 줄이고 제조산포에 걸쳐 성능을 안정화하는 데서 자주 얻어집니다.

패키지 선택은 이제 낮은 루프 인덕턴스, 개선된 열 확산 및 보다 예측 가능한 임피던스 제어를 포함한 전기적 및 열적 결과를 점점 더 반영하고 있습니다. 일반적인 현장 교훈은 동일한 회로도로 공유하는 두 개의 보드가 한 디자인이 집약적인 전류 루프를 유지하고 다른 디자인이 PCB 전력 경로를 분산할 때 동작에서 급격히 다르게 나타날 수 있다는 것입니다.

시스템 통합이 증가함에 따라 레이아웃 계획은 종종 개발 초기 단계에서 우선시되며, 이후의 부품 변경이 불량한 기하학이나 PCB 라우팅으로 인한 문제를 항상 수정할 수는 없습니다.

통합된 자성체는 더 높은 주파수에서 효율성을 높이고 z-높이를 줄일 수 있어 밀집된 패키지 제품에서 매력적입니다. 동시에 이들은 새로운 커플링 경로를 도입하고 지연 프로토타입까지 감지하기 어려운 열 핫 스팟을 생성할 수 있습니다. 순조롭게 진행되는 설계는 일반적으로 인덕터와 패키지를 통합된 EMI 및 열 공동 설계 주제로 취급하며, 안테나, 고속 링크 및 민감한 센서 근처의 배치 결정을 포함합니다.

EMI 관행은 순수한 정적 완화에서 벗어나 운영 조건을 예상하는 제어 전략으로 이동하고 있습니다. 스프레드 스펙트럼 변조, 더 스마트한 게이트 구동 및 더 풍부한 칩 내 감지와 같은 기술은 피크를 줄일 수 있지만, 단순히 피크 방출을 광대역 노이즈 또는 라디오 간섭으로 교환하지 않도록 조정이 필요합니다.

많은 팀은 이전 EMI 검사가 통과된 후 여러 레귤레이터가 상관된 패턴으로 스위칭할 때 새로운 펌웨어 일정이 작업 부하 타이밍을 변경할 때 또는 케이블과 쉴드가 반환 경로를 변경할 때 후속 빌드가 실패하는 일련의 과정을 목격했습니다. 이러한 경험은 EMI 사고를 플랫폼 수준으로 상향 조정하게 하여 각 레귤레이터를 단독 박스로 취급하지 않도록 합니다.

스위칭 엣지가 빨라짐에 따라 dv/dt 제어는 배출 및 장기 스트레스 모두에 점점 더 많은 영향을 미칩니다. 게이트 드라이버는 더 많은 프로그래머블 기능을 추가하고, 보호 논리는 더 많은 상황 인식을 하게 되어 조정이 부품 선택보다 시스템 공학처럼 느껴질 수 있습니다.

시간을 절약하는 실용적인 습관은 최종 기계 구성에서 측정한 값을 사용하여 엣지 비율을 조정하는 것입니다. 방패, 하네스 및 접지 구조는 종종 벌어지는 보드에서는 나타나지 않는 방식으로 EMI 결과를 변화시킵니다.

개선된 칩 내 센싱은 배출이 한계에 접근하거나 작동 모드가 변경될 때 스위칭 동작을 이동시키는 등의 적응 행동을 허용합니다. 시간이 지나면서, 이는 PMIC가 고정 기능 동작에서 벗어나 피드백에 따라 성능, 노이즈 및 열 조건을 지속적으로 협상하는 관리된 서브시스템으로 이끌어갑니다.

배터리 구동 시스템은 PFM/버스트 작동, 다이오드 에뮬레이션 및 자동 모드 선택과 같은 기술을 사용하여 초저 대기 전류 및 강력한 라이트 로드 효율을 목표로 하고 있습니다. 많은 팀이 인식하는 감정적 긴장은 데이터 시트에 잘 나타나는 동일한 라이트 로드 모드가 리플, 가청 아티팩트 또는 평균 효율이 뛰어나더라도 즉시 인식되는 간헐적인 EMI 서명을 도입할 수 있다는 점입니다.

모호성을 줄이기 위해 팀은 점점 더 수용 가능한 대기 동작의 의미를 구체적인 용어로 정의하고, 그에 맞춰 모드 전략을 선택합니다.

일반적으로 지정된 목표는 다음과 같습니다:

• 슬립/대기 상태에서의 리플 한계

• 웨이크 대기 시간

• 음향/소음 제약

• 주기적인 유지 관리 활동 중 EMI 동작.

실제로, 현실적인 작업 주기 하의 배터리 수명은 특히 작업 주기에 슬립, 주기적인 웨이크, 라디오 버스트 및 센서 샘플링이 포함될 때 피크 효율 수치보다 더 신뢰할 수 있는 이야기를 전달합니다.

자동 모드 스위칭은 매력적이지만, 전환은 평균화된 측정에서 사라지는 짧은 방해를 생성할 수 있으며 드물게 재설정이나 간헐적 노이즈 불만으로 나타납니다. 현장에서 "견고"하다고 느껴지는 설계는 PFM과 PWM 간의 경계 바로 그 지점에서 추가적인 검증 노력을 소모하는 경향이 있으며, 웨이크 시퀀싱, 시퀀싱 지연 및 경계 조건 부하 단계가 포함됩니다.

반복적으로 나타나는 패턴은 가장 공격적인 효율 설정이 조건에 따라 변동하는 리플이나 재생하기 어려운 노이즈 결합을 생성할 때 항상 가장 편안한 제품 선택이 아닐 수 있다는 것입니다. 많은 팀은 온도, 제작 변동 및 시나리오에 걸쳐 반복 가능한 동작과 교환하여 소량의 효율을 포기하는 구성을 선택하게 되어, 종종 통합 위험을 낮추고 지원 회전율을 줄입니다.

컴퓨팅 플랫폼이 확장됨에 따라 점점 더 정확한 원거리 측정, 적응형 전압 조정 및 여러 레일 간의 조정된 보호에 의존하게 됩니다. 원거리 측정은 일상적인 엔지니어링에서 실용적인 역할을 하며, 이는 부팅 시간을 단축하고, 근본 원인 분석 속도를 높이며, 여유가 실제로 어디에 있는지를 밝혀내어 "혹시라도" 과도하게 설계하려는 유혹을 줄이는 데 도움을 줍니다.

원거리 측정은 상태가 빠르게 변할 때 가장 중요하게 작용하는 경향이 있으며, 레일이 안정적이고 측정하기 쉬울 때는 그리 중요하지 않습니다. 미래의 PMIC는 샘플링 동작, 필터링 선택 및 시간 정렬을 개선하여 소프트웨어 결정이 현실을 더 가깝게 추적하도록 할 가능성이 높습니다.

경험이 풍부한 팀들이 주목하는 미묘한 점은 더 많은 샘플이 자동으로 더 유용하지 않다는 것입니다. 온도에 대한 일관성, 보정 안정성 및 대역폭과 대기 시간의 명확한 정의가 데이터가 신뢰할 수 있게 행동할 수 있는지 여부를 종종 결정합니다.

더 많은 레일이 있을수록 시스템이 레일별로 응답하는 것이 아니라 일관되게 응답할 수 있도록 조정된 보호 동작이 필요합니다.

보호 조정은 종종 다음을 포함합니다:

• OCP 응답 동작

• OVP 응답 동작

• UVP 응답 동작

• OTP 응답 동작

• 시퀀싱 의존성

• 결함 복구 정책

• PMIC 간 상태 공유

실제 시스템은 기능이 누락되어 발생하는 것이 아니라, 동일한 이벤트에 대해 레일이 다르게 반응하여 브라운아웃 연쇄 또는 진단하기 난해한 재부팅 루프를 생성하는 경우가 더 많습니다. 조정된 결함 처리 접근 방식, 공유 상태 및 통합된 복구 계획은 플랫폼이 스트레스 하에 행동할 것으로 기대되는 방식을 더 잘 일치시킵니다.

GaN과 SiC의 채택은 스위칭 주파수와 효율성이 크기나 성능 범위를 실질적으로 변화시키는 영역에서 성장할 것입니다. 더 빠른 스위칭은 자성을 줄이고 과도 응답을 선명하게 할 수 있지만, dv/dt 관련 스트레스, EMI 민감도, 게이트 드라이브 설계 및 절연 전략에 대한 요구가 증가합니다. 이러한 제약 조건은 순수하게 전기적인 것이 아니며, 팀이 진지하게 받아들인 제조 변동 및 실제 악용 시나리오에 걸친 운영 경계도 포함합니다.

GaN과 SiC 솔루션은 정밀한 게이트 드라이브 제어, 규율 있는 레이아웃, 과도 스위칭, 링잉, 의도치 않은 턴온을 방지하는 보호 계획으로 보상을 받는 경향이 있습니다. 반복적으로 드러나는 실용적인 통찰력은 레이아웃 품질이 장치 선택을 좌우할 수 있다는 것입니다. “적당한” 장치를 성능이 우수한 레이아웃에서 사용하면 소음이 많은 유도 루프에 배치된 프리미엄 장치보다 우수한 성능을 발휘할 수 있습니다.

스위칭 속도가 증가함에 따라, 절연 선택과 장기 신뢰성 한계가 설계 검토 및 인증 계획에서 더욱 두드러지게 됩니다. 성능 향상이 추가적인 설계 엄격성을 명확히 정당화할 때 채택이 보통 가속화되며, 비용 민감형 또는 소음 민감형 제품은 더 신중하게 움직이고 시스템 수준의 이점에 대한 명확한 증거를 요구합니다.

PMIC는 효율성, 소음, 열 및 신뢰성을 실시간으로 중재하는 정책 집행기로서 점점 더 형성되고 있습니다. 잘 노후화되는 경향이 있는 아키텍처는 전력을 관리된 자원으로 취급합니다: PMIC 텔레메트리는 소프트웨어 정책에 정보를 제공하고, 소프트웨어 정책은 다시 PMIC 운영 모드 및 레일 동작을 조정합니다. 이는 처음에는 불편하게 느껴질 수 있는 하드웨어와 펌웨어 소유권 간의 경계를 흐리지만, 종종 마진 스태킹을 줄이고 실제 작업 부하에서 회복력을 개선하여 보상을 받습니다.

결론

효과적인 회로 보호는 단일 보호 부품을 추가하는 것 이상에 의존합니다. 신뢰할 수 있는 설계는 서지 우회, 전압 클램핑, 전류 제한, 접지, 레이아웃 및 결함 타이밍 간의 적절한 조정을 요구합니다. 각 보호 장치는 고유한 강점과 한계를 가지므로 선택은 예상되는 결함 유형, 에너지 수준, 응답 속도 및 작동 환경에 맞춰야 합니다. 잘 계획된 보호 전략은 안전성을 개선하고 실패 위험을 줄이며 실제 전자 시스템에서 장기 신뢰성을 지원합니다.

자주 묻는 질문 (FAQ)

1. PMIC는 단순한 전압 조정기가 아니라 시스템 수준의 전력 조정기로 간주되는 이유는 무엇인가요?

PMIC는 단순히 하나의 전압을 다른 전압으로 변환하는 것 이상의 역할을 합니다. 그것은 시스템 전체에서 여러 레일이 생성되고, 순차적으로 배분되며, 모니터링되고, 보호되는 방식을 관리합니다. 실제 설계에서 PMIC는 프로세서 레일, 메모리 공급 장치, RF 섹션, 센서 및 주변 도메인을 조정하며, 시작 타이밍, 결함 복구, 열 이벤트 및 전원 안정 신호를 처리합니다. 이러한 모든 동작은 부팅 및 실행 시간 동안 상호 작용하므로 PMIC는 시스템 신뢰성과 안정성을 형성하는 주요 요소 중 하나로 만들어집니다.

2. PMIC 관련 결함이 단순한 실험실 테스트가 아니라 실제 작업 부하에서만 자주 나타나는 이유는 무엇인가요?

정적 하중으로 벤치 테스트를 하는 경우 현대 프로세서, RF 송신기, 메모리 트래픽 및 센서 버스트에서 생성되는 빠른 과도 동작을 재현하는 경우는 드뭅니다. 현실적 운영 조건에서 레일은 갑작스러운 전류 급증을 경험하여 과도 응답, PCB 패러사이트, 보상 조정 및 출력 네트워크 안정성의 약점을 드러냅니다. PMIC는 제어된 테스트에서는 안정적으로 보일 수 있지만, 실제 작업 부하로 인해 전기 수요가 빠르게 변화한 후에는 드롭, 오버슈트, 링잉 또는 순차적 결함이 발생할 수 있습니다.

3. 전원 시퀀싱이 단순한 시작 기능이 아닌 시스템 수준 계약으로 간주되는 이유는 무엇인가요?

많은 디지털 시스템은 코어 레일, 메모리 레일, I/O 공급, 재설정 신호 및 항상 켜져 있는 도메인 간에 특정 타이밍 관계를 요구합니다. 레일이 잘못된 순서로 또는 잘못된 타이밍으로 상승하면 프로세서, SRAM 유지 블록 및 고속 인터페이스가 정의되지 않은 작동 상태에 들어갈 수 있습니다. 이러한 문제들은 종종 온도 극한, 브라운아웃 또는 배터리 핫 플러그 조건에서만 나타나는 간헐적인 부팅 실패를 초래합니다. 따라서 적절한 시퀀싱은 편의 기능보다는 하드웨어, 펌웨어 및 실리콘 요구 사항 간의 조정된 합의가 되어야 합니다.

4. PMIC 과도 응답이 CPU 및 GPU의 실제 성능을 조용히 제한할 수 있는 이유는 무엇인가요?

현대 프로세서는 부스트 작동, AI 작업負荷, 게임 폭발 및 라디오 활동 중에 갑작스러운 전류 단계를 생성합니다. PMIC가 이러한 이벤트 중에 안정적인 전압을 유지할 수 없다면 펌웨어는 부스트 지속 시간을 줄이거나 클록 속도를 낮추거나 타이밍 여유를 넓혀 충돌을 방지할 수 있습니다. 많은 제품에서 전력 공급 한계는 프로세서가 이론적으로는 능력이 있어 보임에도 불구하고 지속적인 성능을 소리 없이 제한합니다. 안정적인 과도 응답은 종종 최고 효율 사양만큼 또는 그 이상으로 사용 가능한 시스템 성능에 더 큰 영향을 미칩니다.

5. PMIC의 리플 및 스위칭 소음이 전력 서브시스템 자체를 넘어서는 문제를 생성하는 이유는 무엇인가요?

스위칭 고조파 및 광대역 소음은 공유 접지 임피던스와 PCB 기생 요인을 통해 RF 회로, ADC 참조, PLL, SERDES 링크 및 민감한 아날로그 경로로 결합될 수 있습니다. 상대적으로 작은 리플 수준도 ADC 정확성을 감소시키거나 위상 소음을 증가시키거나 타이밍 여유를 좁히거나 고속 통신 신뢰성을 저하시킬 수 있습니다. 분리된 전기적으로 허용 가능한 레일은 밀집된 혼합 신호 시스템에 통합되면 심각한 신호 무결성 문제를 일으킬 수 있습니다.

6. PMIC의 열 제한이 최대 지속 컴퓨트 성능을 자주 정의하는 이유는 무엇인가요?

PMIC 온도가 상승함에 따라 효율성이 감소하고 열 보호 메커니즘이 이용 가능한 전류를 줄이거나 폴드백 동작을 시작할 수 있습니다. 컴팩트한 시스템에서는 프로세서, 메모리 또는 RF 섹션 근처의 국소적인 핫스팟이 이론적인 전기적 한계에 도달하기 전에 PMIC를 열 저하 상태로 강제할 수 있습니다. 이로 인해 지속 가능한 시스템 성능은 종종 열 배치, 구리 확산 및 패키지 선택 만큼이나 레귤레이터 사양에 의존합니다.

7. 엔지니어들이 민감한 설계에서 종종 벅 컨버터와 LDO 레귤레이터를 결합하는 이유는 무엇인가요?

벅 컨버터는 고전류 레일에 대한 효율적인 전압 감소를 제공하지만 스위칭 리플 및 EMI를 유발합니다. LDO는 낮은 노이즈로 훨씬 깨끗한 출력 전압을 생성하지만 더 큰 전압을 낮출 때 더 많은 열을 발산합니다. 일반적으로 벅 컨버터를 사용하여 효율적으로 중간 레일을 생성한 다음 LDO를 통해 최종 민감한 아날로그 또는 RF 공급을 청소하는 타협이 사용됩니다. 이 조합은 두 가지 토폴로지 중 하나만 사용했을 때보다 효율성, 열 관리 및 노이즈 감소를 더 효과적으로 균형 잡습니다.

8. PMIC의 결함 대응 정책이 전체 제품 경험의 일부로 간주되는 이유는 무엇인가요?

결함 행동은 제품이 깨끗하게 종료되는지, 재부팅 루프로 들어가는지, 우아하게 스로틀링되는지 또는 비정상 조건에서 불안정해지는지를 결정합니다. 과전류 보호, 열 차단, 저전압 처리 및 복구 타이밍은 배터리 결함, 케이블 문제 또는 과부하 이벤트의 경험에 직접적인 영향을 미칩니다. 잘 설계된 PMIC 정책은 결함을 예측 가능하게 격리하고 수동적인 방법으로 회복하여 서비스 복잡성을 줄이고 사소한 문제가 시스템 전체의 실패로 확대되는 것을 방지합니다.

9. 현대 PMIC가 점점 더 텔레메트리와 프로그래머블 전력 정책에 의존하게 되는 이유는 무엇인가요?

현대 시스템은 작업 부하, 열 상태, 라디오 활동 및 충전 행동을 실시간으로 동적으로 변경합니다. PMIC 텔레메트리는 펌웨어가 레일 조건, 전류 소비, 온도 및 결함 이벤트를 지속적으로 모니터링할 수 있도록 합니다. 이 데이터는 적응형 전압 조정, 열 관리, 지능형 스로틀링 및 조정된 보호 결정을 가능하게 합니다. 그러나 프로그래머블 전력 시스템은 잘못된 펌웨어 구성이 고정 아날로그 설계에는 존재하지 않는 실패를 생성할 수 있기 때문에 새로운 검증 복잡성을 도입합니다.

10. 미래 PMIC 설계가 단순한 전력 변환 대신 “전력 오케스트레이션” 쪽으로 이동하고 있는 이유는 무엇인가요?

미래의 PMIC는 효율성, 열, EMI 동작, 보호, 작업 부하 조정, 충전 정책 및 시스템 텔레메트리를 동시에 조정할 것으로 점점 더 기대되고 있습니다. 더 빠른 스위칭 기술, 더 엄격한 전압 여유 및 매우 동적인 작업 부하는 PMIC가 정적 가정이 아니라 실제 작동 조건에 따라 지속적으로 행동을 조정해야 하도록 요구합니다. 이러한 진화는 PMIC를 펌웨어 및 시스템 소프트웨어와 밀접하게 협력하여 변화하는 조건에서 안정적이고 효율적이며 예측 가능한 플랫폼 운영을 유지하는 능동 관리 서브시스템으로 바꿉니다.
