오실로스코프 설명, 작동 방식, 신호 측정 및 실제 테스트

오실로스코프는 전기 신호를 파형으로 표시하여 시간에 따른 전압 변화를 관찰하는 데 사용되는 전자 테스트 장비입니다.숫자 값만 표시하는 장비와 달리 오실로스코프는 파형 모양, 타이밍 동작, 펄스 전환, 노이즈, 글리치 및 신호 안정성을 화면에 직접 표시하므로 전자 장치 테스트 및 문제 해결을 위한 가장 중요한 도구 중 하나입니다.최신 오실로스코프는 임베디드 시스템, 통신 장비, 자동차 전자 장치, 전력 전자 장치 및 산업 제어 시스템과 같은 응용 분야 전반에 걸쳐 파형 측정, 저장, 자동 분석, 트리거링, 프로토콜 디코딩 및 장기 신호 모니터링을 지원합니다.이 기사에서는 오실로스코프 작동 방법, 파형 측정 수행 방법, 성능 최적화 방법, 올바른 오실로스코프 선택 방법, 실제 테스트 환경에서 사용자가 직면하는 일반적인 측정 문제에 대해 설명합니다.

카탈로그

오실로스코프란 무엇이며 무엇을 측정합니까?

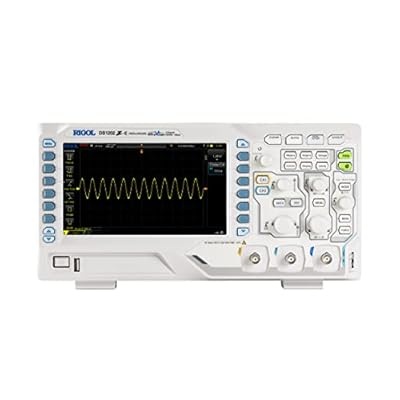

오실로스코프는 전기 신호를 화면에 가시적인 파형으로 표시하는 전자 기기입니다.이전 버전은 오실로그래프로 알려졌습니다.신호가 프로브를 통해 오실로스코프에 입력되면 계측기는 시간에 따라 전압이 어떻게 상승, 하강, 반복 또는 갑자기 변화하는지 지속적으로 추적합니다.숫자만 읽는 것이 아니라 신호가 발생하는 순간의 움직임과 모양을 직접 볼 수 있습니다.이를 통해 테스트 및 문제 해결 중에 불안정한 신호, 노이즈, 타이밍 오류 또는 비정상적인 펄스 동작을 훨씬 쉽게 식별할 수 있습니다.

화면의 세로축에는 전압, 가로축에는 시간이 표시됩니다.신호가 디스플레이를 가로질러 이동함에 따라 파형은 진폭, 주파수, 타이밍, 펄스 폭, 상승 시간 및 신호 안정성과 같은 중요한 정보를 나타냅니다.전압 스케일, 시간축 및 트리거 설정은 종종 파형을 안정화하고 작은 신호 세부 사항을 보다 명확하게 보기 위해 단계별로 조정됩니다.안정적인 파형을 통해 반복되는 전기 활동을 정확하게 관찰할 수 있으며, 빠른 트리거 제어를 통해 단 몇 초 동안만 나타날 수 있는 갑작스러운 일시적인 이벤트를 캡처할 수 있습니다.

오실로스코프가 시간에 따른 전압을 표시하는 방법

오실로스코프는 전기 활동을 시각적 신호 패턴으로 변환하여 작동합니다.프로브는 먼저 회로, 센서 또는 테스트 지점에 연결됩니다.프로브는 변화하는 전기 전압을 포착하여 이를 오실로스코프의 입력 단계로 보냅니다.장비 내부에서 신호는 표시를 준비하는 증폭 및 처리 회로를 통과합니다.그런 다음 회로가 작동하는 동안 신호 동작을 지속적으로 따르기 위해 파형이 실시간으로 화면 전체에 그려집니다.

기존 아날로그 오실로스코프에서는 CRT(음극선관)를 사용하여 파형을 표시했습니다.들어오는 신호는 화면 전체를 휩쓸고 파형을 직접 추적하는 전자빔의 움직임을 제어했습니다.최신 디지털 오실로스코프는 다르게 작동합니다.들어오는 신호를 초당 수천 번, 심지어 수백만 번 빠르게 샘플링하고, 해당 샘플을 디지털 데이터로 변환하고, 고속 전자 장치를 사용하여 정보를 처리합니다.이 디지털 방법은 측정 정확도, 파형 저장, 신호 비교 및 ​​장기 분석을 향상시킵니다.신호를 일시 중지하고, 파형 섹션을 확대하고, 캡처된 이벤트를 저장하고, 추가 분석을 위해 측정 데이터를 컴퓨터로 전송할 수 있습니다.

아날로그, 디지털 및 특수 오실로스코프

오실로스코프는 다양한 테스트 환경과 신호 조건에 맞게 설계되었습니다.아날로그 오실로스코프는 연속적인 실시간 파형 표시와 간단한 작동으로 높이 평가됩니다.디지털 오실로스코프는 더 높은 정확도, 자동 측정, 파형 저장 및 고급 분석 기능을 제공하기 때문에 이제 더 일반적입니다.

일부 장비는 특수 작업에 최적화되어 있습니다.메모리 오실로스코프는 나중에 검토할 수 있도록 캡처된 파형을 저장하므로 불규칙하거나 짧은 기간의 이벤트를 분석할 때 유용합니다.샘플링 오실로스코프는 매우 빠른 획득 기술이 필요한 초고주파 신호용으로 설계되었습니다.멀티 트레이스 오실로스코프는 여러 신호를 동시에 표시하여 회로의 여러 부분 간의 타이밍 관계를 비교할 수 있습니다.임베디드 시스템, 통신 장비, 자동차 진단, 전력 전자 테스트용으로 제작된 다목적 및 특수 모델도 있습니다.

일반적인 오실로스코프 애플리케이션 및 장점

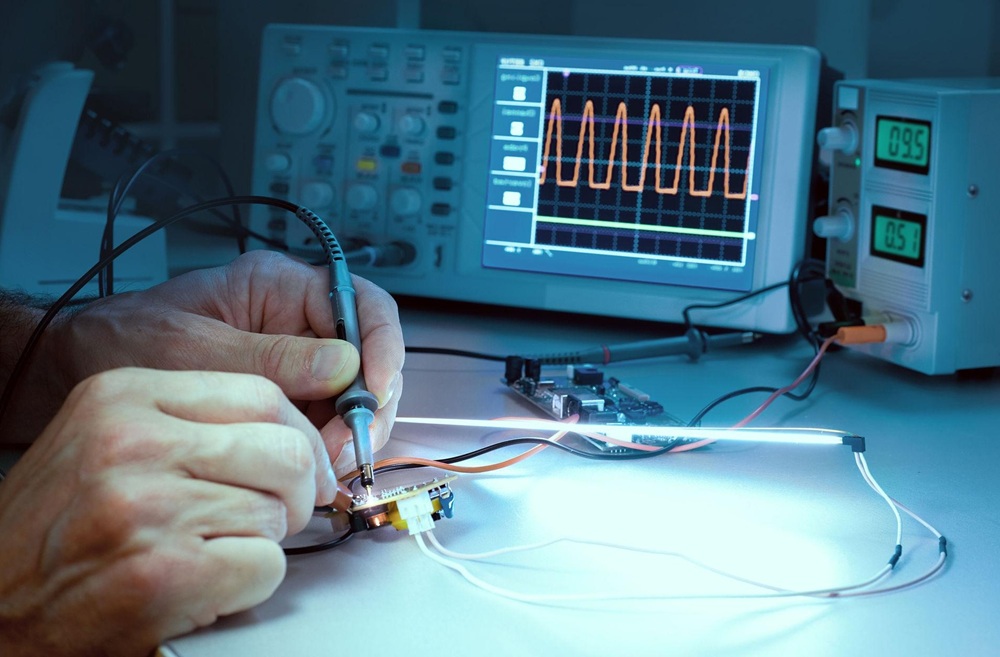

오실로스코프는 전자, 통신, 자동차 시스템, 산업 제어 장비, 임베디드 개발, 전력 전자 및 교육 실험실에서 널리 사용됩니다.회로 테스트 중에 기술자는 프로브를 시스템의 여러 지점에 하나씩 연결하여 구성 요소가 함께 작동할 때 파형이 어떻게 변하는지 관찰하는 경우가 많습니다.이러한 직접적인 시각적 피드백은 수치 측정에만 의존하는 것보다 결함이 있는 구성 요소, 불안정한 전원 공급 장치, 잘못된 타이밍 또는 통신 오류를 훨씬 빠르게 식별하는 데 도움이 됩니다.

오실로스코프의 주요 장점 중 하나는 반복적인 신호와 빠르게 변화하는 이벤트를 모두 캡처할 수 있다는 것입니다.전압, 주파수, 상승 시간, 펄스 폭, 위상 관계 및 신호 왜곡을 높은 정밀도로 측정할 수 있습니다.전기 신호로 변환될 수 있는 모든 신체 활동도 모니터링할 수 있습니다.여기에는 소리, 진동, 압력, 온도 및 다양한 센서 출력이 포함됩니다.오실로스코프는 이러한 신호를 파형으로 표시함으로써 실시간으로 동적 시스템 동작을 검사하고 숨겨져 있을 수 있는 문제를 감지합니다.

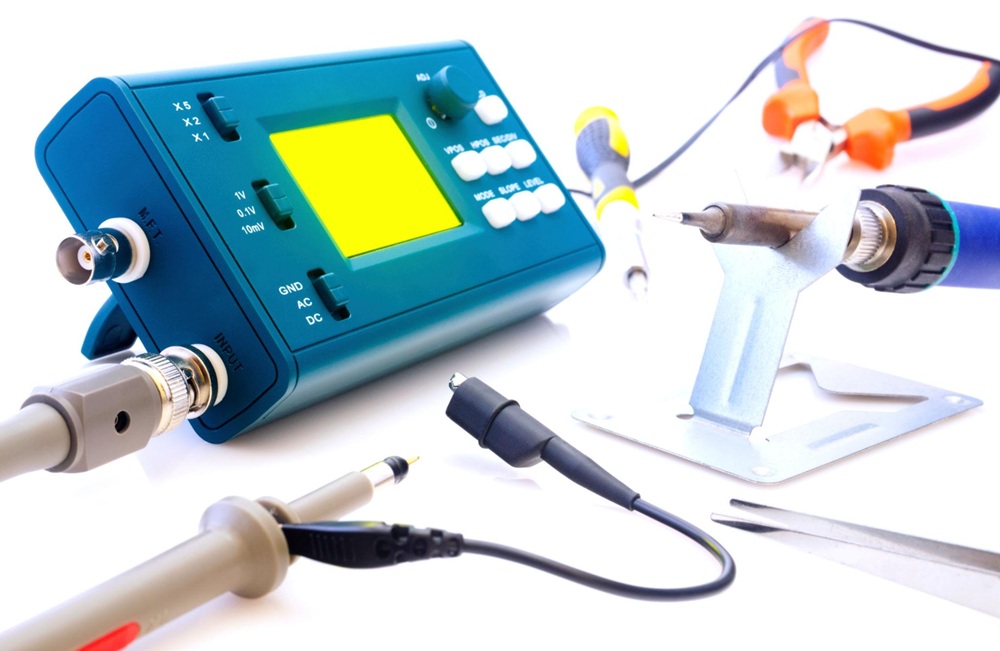

실제 측정에서 오실로스코프가 작동하는 방식

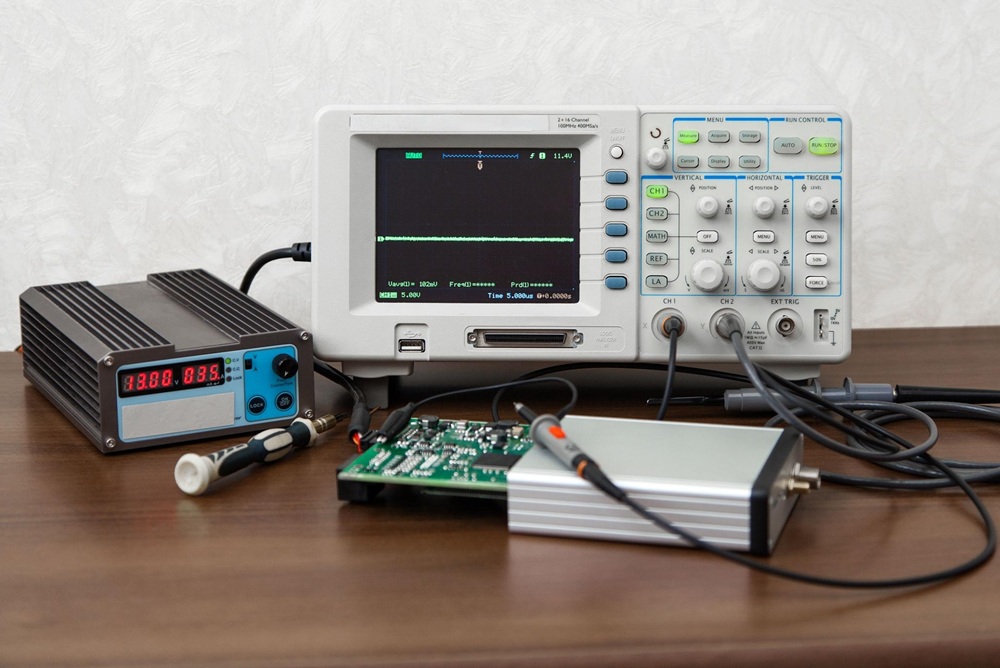

신호를 측정하기 전에 일반적으로 오실로스코프 레이아웃과 제어 섹션을 먼저 검토합니다.최신 오실로스코프는 기능별로 컨트롤을 그룹화하여 테스트 중에 파형을 더 빠르게 조정할 수 있습니다.신호 스케일링, 트리거링, 측정 도구 및 저장 기능은 파형이 안정되고 명확해지며 분석 준비가 될 때까지 반복적으로 조정됩니다.

일반적인 측정 프로세스는 프로브 연결, 입력 채널 선택, 전압 스케일 조정 및 타임베이스 설정으로 시작됩니다.파형이 화면에 나타나면 신호가 디스플레이에서 표류하거나 점프하는 것을 방지하기 위해 트리거 설정이 미세 조정됩니다.안정화 후에는 전압, 주파수, 펄스 폭, 상승 시간 및 타이밍 관계와 같은 측정을 보다 정확하게 검사할 수 있습니다.

신호 입력, 프로브 및 기본 제어

오실로스코프 작동은 일반적으로 신호 연결 자체에서 시작됩니다.프로브 팁은 테스트 지점에 연결되고 접지 클립은 회로 접지 기준에 연결됩니다.접지 연결이 불량하면 노이즈, 파형 불안정 또는 왜곡된 측정이 발생할 수 있으므로 일반적으로 세부 분석을 시작하기 전에 접지를 주의 깊게 확인합니다.

오실로스코프의 전면 영역에는 테스트 중에 가장 자주 사용되는 컨트롤이 포함되어 있습니다.디스플레이 화면에는 실시간으로 파형이 표시되며 주변 노브, 버튼 및 메뉴 키를 사용하면 측정 중에 빠르게 조정할 수 있습니다.아날로그 입력 커넥터, 프로브 보상 단자, USB 포트, 자동 설정 제어 및 실행/정지 버튼은 일반적으로 문제 해결 중에 더 빠르게 액세스할 수 있도록 디스플레이 주위에 그룹화되어 있습니다.

최신 오실로스코프에는 기본 파형 보기 이상의 기능을 확장하는 통신 및 외부 연결 인터페이스도 포함되어 있습니다.많은 모델이 자동화 및 원격 제어를 위한 LAN 포트, USB 장치 인터페이스, 트리거 출력, 합격/실패 출력 단자를 제공합니다.테스트 중에 파형 스크린샷, CSV 측정 파일 및 캡처된 신호 데이터를 컴퓨터로 직접 전송하여 문서화 또는 심층 분석을 수행할 수 있습니다.자동화된 환경에서는 트리거 출력이 다른 계측기와 동기화되는 경우가 많으므로 측정 중에 여러 장치가 함께 작동할 수 있습니다.

수평, 수직 및 트리거 조정

수평, 수직 및 트리거 컨트롤은 파형 설정 중에 지속적으로 함께 작동합니다.신호 안정성과 디스플레이 선명도는 세 가지 모두의 균형을 맞추는 데 달려 있기 때문에 이러한 섹션은 별도로 조정되는 경우가 거의 없습니다.

수직 컨트롤은 파형 진폭과 화면 위치를 조정합니다.프로브를 연결한 후 파형이 화면 경계를 넘어 잘리지 않고 디스플레이의 명확한 부분을 차지할 때까지 전압 스케일 손잡이를 회전합니다.파형이 너무 작게 나타나면 전압 범위가 줄어들어 더 작은 신호 세부 사항을 검사하기가 더 쉬워집니다.파형이 화면 높이를 초과하는 경우 디스플레이 왜곡을 방지하기 위해 범위가 늘어납니다.위치 컨트롤은 파형을 위쪽이나 아래쪽으로 이동하므로 여러 신호를 동시에 비교할 때 특히 유용합니다.

수평 컨트롤은 화면 전체의 파형 타이밍을 관리합니다.시간축을 조정하면 각 화면 분할에 표시되는 시간이 변경됩니다.빠른 디지털 신호는 좁은 펄스와 전환 에지를 더 명확하게 나타내기 위해 더 짧은 시간 스케일이 필요한 반면, 느린 신호는 장기간에 걸쳐 점진적인 파형 이동을 관찰하기 위해 더 긴 시간 스케일이 필요합니다.수평 위치 컨트롤은 파형을 왼쪽이나 오른쪽으로 이동하므로 중요한 이벤트가 화면 그리드에 정렬되어 보다 정확한 타이밍 분석이 가능합니다.일부 오실로스코프에는 장기간 모니터링을 위한 롤 또는 스크롤 모드도 포함되어 있습니다.

트리거 컨트롤은 파형 캡처가 시작되는 시기를 정의하여 파형 디스플레이를 안정화합니다.적절한 트리거링이 없으면 신호가 화면 전체에 걸쳐 지속적으로 표류할 수 있어 자세한 관찰이 어려워집니다.트리거 레벨을 신호 범위 내의 특정 전압 지점으로 조정하려면 Auto, Normal 또는 Single-shot을 선택합니다.파형이 해당 지점을 지날 때마다 동일한 위치에서 획득이 시작되어 디스플레이에서 파형이 안정적으로 유지됩니다.상승 에지 트리거링은 일반적으로 반복적인 신호에 사용되는 반면, 싱글샷 트리거링은 글리치, 누락된 펄스 또는 한 번만 발생하는 갑작스러운 전압 스파이크를 캡처할 때 선호됩니다.

파형 측정 및 분석

파형이 안정되면 측정 및 분석을 위해 디스플레이 설정이 조정됩니다.자동 설정 기능은 전압 스케일링, 시간축 설정 및 트리거 구성을 자동으로 조정하여 사용 가능한 파형을 신속하게 생성하므로 가장 먼저 사용되는 경우가 많습니다.이는 나중에 보다 정확한 분석을 위해 수동으로 미세 조정할 수 있는 시작점을 제공합니다.

문제 해결 중에 신호 동작을 확인하면서 실행 및 중지 모드가 자주 전환됩니다.파형을 일시 중지하면 지속적인 디스플레이 업데이트 중에 관찰하기 어려울 수 있는 타이밍 관계, 오버슈트, 링잉, 펄스 왜곡 및 노이즈를 자세히 검사할 수 있습니다.

최신 디지털 오실로스코프는 피크 전압, 주파수, 펄스 폭, 상승 시간, 타이밍 간격 등의 매개변수를 자동으로 측정할 수 있습니다.많은 모델은 파형 획득이 실시간으로 계속되는 동안 이러한 값을 화면에 직접 표시합니다.일부 오실로스코프에는 파형 연산 기능, 기준 파형 저장, 확대/축소 제어, 디버깅 및 오류 확인 중 상세한 신호 분석을 위한 신호 비교 도구도 포함되어 있습니다.고속 신호 테스트 중에 작은 파형 섹션을 확대하여 에지 전환, 링잉, 오버슈트 및 과도 노이즈를 더 자세히 검사하는 경우가 많습니다.

저장, 호출 및 데이터 전송 기능

최신 디지털 오실로스코프는 내부 메모리나 외부 USB 저장 장치를 사용하여 파형, 스크린샷, 장비 설정 및 CSV 측정 파일을 저장할 수 있습니다.테스트하는 동안 프로브를 변경하거나, 트리거 설정을 조정하거나, 회로를 다시 연결하기 전에 파형 데이터가 저장되는 경우가 많습니다.이를 통해 전체 설정 프로세스를 반복하지 않고도 나중에 이전 측정을 검토할 수 있습니다.

또한 저장된 파형을 문제 해결 중에 새로 캡처된 신호와 비교하여 타이밍 차이, 전압 변화 또는 불안정한 작동 동작을 보다 효율적으로 식별할 수 있습니다.많은 오실로스코프에는 빠른 파일 전송을 위한 전면 패널 USB 호스트 포트가 포함되어 있습니다.USB 드라이브를 삽입한 후 스크린샷과 파형 데이터를 디스플레이 메뉴를 통해 직접 저장할 수 있으며 나중에 보고, 문서화 또는 심층적인 신호 분석을 위해 컴퓨터에서 열 수 있습니다.

오실로스코프 성능을 최적화하는 방법

오실로스코프 성능을 향상시키는 것은 더 빠른 하드웨어를 사용하는 것에만 국한되지 않습니다.대부분의 경우 성능은 테스트가 시작되기 전에 계측기가 어떻게 구성되었는지에 따라 달라집니다.획득 설정, 파형 처리, 저장 방법 및 교정 동작을 주의 깊게 조정하면 파형 캡처 속도를 크게 향상시키고 대기 시간을 줄이며 긴 테스트 세션 동안 안정적인 측정을 유지할 수 있습니다.

또한 잘 최적화된 설정은 문제 해결 중에 파형 작동을 더욱 원활하게 만듭니다.신호는 화면에 더 빠르게 나타나고, 파형 업데이트의 반응성은 더욱 빨라지며, 방해를 덜 받으며 측정 결과를 수집할 수 있습니다.자동화된 테스트 환경에서 적절한 최적화는 특히 대량의 파형 데이터가 지속적으로 처리되는 경우 오실로스코프와 외부 시스템 간의 지연을 줄이는 데 도움이 됩니다.

깨끗하고 안정적인 설정으로 시작하세요

일반적인 최적화 방법은 알려진 작동 조건에서 시작하는 것입니다.테스트 신호를 연결하기 전에 오실로스코프는 기본 설정으로 복원되거나 저장된 구성 파일이 먼저 로드되는 경우가 많습니다.이는 이전 설정이 새로운 측정을 방해하는 것을 방지하고 반복 실험에서 일관된 테스트 조건을 유지하는 데 도움이 됩니다.

설정이 로드된 후에는 일반적으로 불필요한 기능이 하나씩 비활성화됩니다.사용하지 않는 입력 채널, 자동 측정, 파형 수학 연산, 디코딩 기능 및 분석 도구는 모두 적극적으로 필요하지 않은 경우에도 처리 리소스를 소비합니다.이러한 기능을 끄면 내부 처리 부하가 줄어들고 오실로스코프가 획득 중에 더 빠르게 반응할 수 있습니다.

예를 들어, 하나의 신호만 측정하는 경우 사용되지 않는 채널은 백그라운드에서 활성 상태로 유지되는 대신 비활성화되는 경우가 많습니다.이는 특히 고속 측정 중에 파형 렌더링 활동을 줄이고 획득 효율성을 향상시킵니다.

처리 및 통신 지연 감소

파형 획득 중에 오실로스코프는 디스플레이를 새로 고치고 외부 시스템과 통신하는 동시에 들어오는 데이터를 지속적으로 처리합니다.너무 많은 처리 작업이 동시에 작동하면 파형 캡처 속도와 시스템 응답성이 점차 느려질 수 있습니다.

성능을 향상시키기 위해 일부 오실로스코프에서는 파형 획득이 내부적으로 계속되는 동안 디스플레이 시스템을 부분적으로 또는 완전히 비활성화할 수 있습니다.이 모드에서는 그래픽을 새로 고치는 데 더 적은 리소스가 사용되므로 오실로스코프가 트리거 처리, 신호 캡처, 파형 저장 및 내부 분석에 더 직접적으로 집중할 수 있습니다.이 접근 방식은 작업자가 파형을 지속적으로 모니터링할 필요가 없는 자동화된 생산 테스트에 특히 유용합니다.

큰 파형 파일은 전송 병목 현상을 일으킬 수도 있습니다.모든 파형이 즉시 외부 컴퓨터로 전송되면 통신 지연이 누적되어 테스트 효율성이 저하됩니다.따라서 많은 오실로스코프는 먼저 파형 측정을 내부적으로 처리합니다.전체 파형 데이터 세트를 전송하는 대신 장비는 주파수, 상승 시간, 펄스 폭, 피크 전압과 같은 값을 내부적으로 계산한 다음 최종 측정 결과만 전송합니다.이를 통해 통신 트래픽이 크게 줄어들고 전송 시간이 단축됩니다.

반복적인 파형 캡처의 경우 시퀀스 수집 모드가 활성화되는 경우가 많습니다.여러 파형 세그먼트는 먼저 내부 메모리에 저장되고 나중에 그룹화된 배치로 전송됩니다.이를 통해 캡처 간 반복적인 통신 중단이 줄어들고 전반적인 획득 속도가 향상됩니다.일부 오실로스코프는 내부 ​​메모리, 솔리드 스테이트 드라이브 또는 로컬 하드 디스크에 대한 직접 파형 저장도 지원하므로 즉각적인 외부 전송을 기다리지 않고 측정을 계속할 수 있습니다.

오실로스코프와 외부 컴퓨터 간의 통신 속도도 전반적인 성능에 영향을 미칩니다.자동화된 시스템에서 파형 명령과 데이터는 USB 또는 네트워크 연결을 통해 지속적으로 이동하므로 고속 테스트 중에 눈에 띄는 지연이 발생할 수 있습니다.일부 고급 오실로스코프는 제어 소프트웨어가 오실로스코프 운영 체제 내에서 직접 실행되도록 허용하여 이러한 오버헤드를 줄입니다.파형 처리와 소프트웨어 제어가 동일한 장치 내에서 발생하기 때문에 명령 응답이 빨라지고 데이터 처리가 더욱 효율적이 됩니다.

불필요한 실시간 계산과 비활성 분석 기능을 최소화하면 성능이 더욱 향상될 수 있습니다.오실로스코프가 더 빠른 파형 획득에 집중할 수 있도록 활성 처리 작업 수가 줄어드는 경우가 많습니다.또한 추세 기록 기능은 시간이 지남에 따라 측정 값을 내부적으로 저장하고 모든 개별 측정값을 즉시 보내는 대신 나중에 더 큰 그룹화된 데이터 세트를 전송함으로써 전송 오버헤드를 줄이는 데 도움이 될 수 있습니다.

장기적인 측정 안정성 향상

성능 최적화에는 장기간 작동하는 동안 안정적인 측정을 유지하는 것도 포함됩니다.교정 동작은 파형 정확도와 테스트 연속성에 직접적인 영향을 미칩니다.

자동화된 테스트가 시작되기 전에 일반적으로 수직 스케일, 샘플링 속도 및 획득 설정이 미리 구성됩니다.이를 통해 연속 측정이 시작되기 전에 내부 교정을 완료할 수 있으며 작동 중 예상치 못한 일시 중지를 줄이는 데 도움이 됩니다.

오실로스코프 내부의 온도 변화도 자동 재교정 이벤트를 유발할 수 있습니다. 안정적인 실내 온도 환경에서는 불필요한 교정 중단을 줄이기 위해 자동 온도 보상이 비활성화되는 경우가 있습니다.그러나 이 조정은 일반적으로 측정 조건을 주의 깊게 제어하고 파형 정확도가 이미 검증된 경우에만 수행됩니다.

장기간 테스트의 경우 안정적인 환경 조건을 유지하고 반복적인 설정 변경을 최소화하며 불필요한 파형 처리를 줄이는 것은 모두 보다 안정적인 오실로스코프 성능과 보다 원활한 신호 분석에 기여합니다.

올바른 오실로스코프를 빠르게 선택하는 방법

처음부터 신호 요구 사항이 명확하면 오실로스코프를 선택하는 것이 훨씬 쉬워집니다.다양한 회로는 다양한 파형 동작을 생성하므로 오실로스코프는 일반 사양에만 의존하는 대신 실제 테스트 조건과 일치해야 합니다.선택하는 동안 대역폭, 샘플링 속도, 메모리 깊이, 트리거 기능, 프로브 유형 및 분석 기능은 일반적으로 함께 비교됩니다. 이러한 사양은 파형 정확도 및 디버깅 효율성에 직접적인 영향을 미치기 때문입니다.

실용적인 선택 프로세스는 종종 신호 유형을 식별하고, 가장 높은 신호 주파수를 추정하고, 측정에 느린 아날로그 신호, 빠른 디지털 에지, 전력 전자 장치, 통신 버스 또는 혼합 신호 시스템이 포함되는지 결정하는 것부터 시작됩니다.이러한 조건이 명확해지면 부적합한 모델을 신속하게 제거할 수 있습니다.

오실로스코프를 선택하기 전에 신호를 이해하십시오

첫 번째 단계는 어떤 종류의 신호를 측정해야 하는지 정확히 이해하는 것입니다.오실로스코프 사양을 확인하기 전에 일반적으로 회로 동작, 예상되는 파형 모양, 신호 속도 및 작동 환경을 먼저 검사합니다.

여러 신호 특성이 오실로스코프 선택에 큰 영향을 미칩니다.여기에는 주파수 범위, 상승 시간, 펄스 폭, 파형 반복, 신호 안정성 및 필요한 채널 수가 포함됩니다.예를 들어 저주파 전원 공급 장치를 디버깅하려면 고속 통신 신호를 분석하는 것과는 매우 다른 오실로스코프 성능이 필요합니다.

여러 신호를 동시에 관찰해야 하는 경우 추가 채널이 중요해집니다.디지털 타이밍 분석 중에 클럭 신호, 데이터 라인 및 트리거 이벤트는 동일한 화면에서 나란히 비교되는 경우가 많습니다.이러한 상황에서는 채널 수와 파형 동기화가 문제 해결 속도와 효율성에 직접적인 영향을 미칩니다.

신호를 먼저 이해하면 불필요한 기능에 대한 과도한 지출을 방지하는 동시에 중요한 파형 세부 정보를 캡처할 수 없는 전력 부족 장비를 방지할 수 있습니다.

대역폭, 샘플링 속도 및 메모리 크기

실제 오실로스코프 측정 중에 대역폭, 샘플링 속도 및 메모리 깊이가 함께 작동합니다.이러한 사양은 데이터시트에 별도로 나열되는 경우가 많지만 일반적으로 함께 평가됩니다. 왜냐하면 파형 정확도는 세 가지 사양이 전체 시스템으로 얼마나 잘 작동하는지에 따라 달라지기 때문입니다.

대역폭은 오실로스코프가 정확하게 측정할 수 있는 가장 높은 주파수를 결정합니다.일반적으로 측정된 신호 진폭이 원래 신호 레벨의 약 70.7%로 떨어지는 -3dB 지점에서 지정됩니다.안정적인 파형 재현을 위해 오실로스코프 대역폭은 일반적으로 신호의 가장 높은 주파수 구성 요소보다 최소 5배 더 높게 선택됩니다.예를 들어, 최대 100MHz의 주파수 성분을 포함하는 신호는 파형 모양과 에지 정확도를 보존하기 위해 최소 500MHz 대역폭의 오실로스코프를 사용하여 측정되는 경우가 많습니다.대역폭이 너무 낮으면 파형 가장자리가 둥글게 되고 펄스 모양의 세부 묘사가 손실되며 고주파수 정보가 완전히 사라질 수 있습니다.이러한 왜곡은 실제 신호 문제를 숨기거나 디버깅 중에 정상 파형이 결함이 있는 것처럼 보이게 만들 수 있습니다.

샘플링 속도는 오실로스코프가 아날로그 신호를 디지털 파형 데이터로 변환하는 초당 횟수를 결정합니다.샘플링 속도가 높을수록 더 많은 파형 세부 정보를 캡처하고 좁은 펄스나 짧은 기간의 이벤트가 누락될 위험이 줄어듭니다.대부분의 실제 측정에서 샘플링 속도는 일반적으로 최고 신호 주파수보다 최소 5배 높게 설정됩니다.빠른 에지 전환과 복잡한 파형에는 더 높은 오버샘플링 비율이 선호됩니다.예를 들어, 200MHz 신호를 측정하려면 안정적인 파형 재구성을 위해 일반적으로 1GS/s 이상의 샘플링 속도가 필요합니다.샘플링 속도가 낮으면 파형이 왜곡되거나 불안정하거나 실제 회로 동작과 완전히 다르게 나타나는 언더샘플링 문제가 발생할 수 있습니다.샘플링 밀도가 높을수록 세부 검사 중에 더 많은 파형 포인트를 사용할 수 있으므로 확대/축소 정확도도 향상됩니다.

메모리 용량은 단일 획득 중에 오실로스코프가 저장할 수 있는 파형 샘플 수를 결정합니다.이는 높은 샘플링 분해능을 유지하면서 긴 파형 기간을 캡처할 때 특히 중요합니다.메모리 용량은 샘플링 속도와 화면에 표시되는 파형 시간에 따라 직접적으로 달라집니다.

관계는 다음과 같습니다.

저장 깊이=샘플링 속도×표시 시간

예를 들어, 10ms 동안 1GS/s의 속도로 파형을 캡처하려면 약 1천만 개의 메모리 깊이 샘플 포인트가 필요합니다.사용 가능한 메모리가 너무 작은 경우 오실로스코프는 장시간 획득 중에 샘플링 속도를 자동으로 낮추어 파형 세부 정보를 줄이고 잠재적으로 짧은 기간의 글리치나 타이밍 오류를 숨길 수 있습니다.딥 메모리는 긴 파형 기록 내에 숨겨진 간헐적 신호 문제를 해결할 때 특히 유용합니다.일부 모델은 최대 메모리 설정에서 눈에 띄게 느려지므로 딥 메모리가 활성화된 경우에도 오실로스코프 응답성을 확인합니다.

디스플레이 품질 및 트리거 성능

디스플레이 응답성과 트리거 성능은 전자 시스템의 디버깅 속도와 효율성에 직접적인 영향을 미칩니다.두 오실로스코프의 사양이 유사하더라도 파형 렌더링 속도, 메뉴 응답성 및 트리거 동작에 따라 실제 작동이 매우 다르게 느껴질 수 있습니다.

반응형 디스플레이를 통해 테스트 중에 파형을 보다 부드럽게 조정할 수 있습니다.스케일링, 확대/축소 또는 트리거 설정이 변경되면 파형이 빠르게 업데이트되어야 합니다.빠른 파형 새로 고침은 가끔 나타나는 간헐적인 글리치를 드러내는 데에도 도움이 됩니다.테스트하는 동안 측정 설정을 반복적으로 조정하면서 파형 선명도, 화면 부드러움, 메뉴 레이아웃 및 디스플레이 가독성을 비교하는 경우가 많습니다.명확하고 응답성이 뛰어난 디스플레이는 긴 디버깅 세션 중에 피로를 줄이고 파형 분석 속도를 향상시킵니다.

고급 문제 해결 중에도 트리거 성능이 똑같이 중요합니다.기본 에지 트리거링은 반복적인 신호에 적합하지만 더 어려운 디버깅 작업에는 글리치, 좁은 펄스, 비정상적인 펄스 폭, 누락된 전환 또는 타이밍 위반을 격리할 수 있는 고급 트리거 기능이 필요한 경우가 많습니다.오실로스코프는 모든 파형 활동을 연속적으로 표시하는 대신 선택한 트리거 조건에만 초점을 맞춥니다.

문제 해결 중에는 트리거 조건을 조정하는 데 상당한 시간이 소요되는 경우가 많습니다. 작은 트리거 변경으로 인해 희귀한 파형 이벤트가 빠르게 나타날지 아니면 오랜 기간 동안 숨겨질지 여부가 결정되기 때문입니다.간헐적인 오류의 경우 오실로스코프가 비정상적인 이벤트를 한 번 캡처하고 자세한 검사를 위해 파형을 고정하기 때문에 싱글샷 트리거링이 특히 유용합니다.강력한 트리거 성능으로 고속 디지털 시스템 및 통신 회로의 디버깅 효율성이 크게 향상됩니다.

일반적인 오실로스코프 실수 및 측정 문제

오실로스코프에 충분한 대역폭과 고급 측정 기능이 있더라도 측정 설정이 올바르지 않으면 부정확한 결과가 나타날 수 있습니다.많은 파형 문제는 회로 자체가 아니라 트리거 구성 오류, 부적절한 프로브 연결, 접지 문제 또는 잘못된 오실로스코프 설정으로 인해 발생합니다.문제 해결 중에 이러한 실수로 인해 정상적인 회로에 결함이 있는 것처럼 보이거나 실제 신호 문제가 숨겨지는 잘못된 파형이 생성될 수 있습니다.

실제 테스트 환경에서는 비정상적인 파형 동작이 회로로 인해 발생하는지 아니면 측정 설정 자체로 인해 발생하는지 확인하는 데 상당한 시간이 소요되는 경우가 많습니다. 가장 일반적인 오실로스코프 실수를 이해하면 측정 정확도를 높이고 디버깅 속도를 높이며 불필요한 구성 요소 교체 또는 잘못된 회로 수정을 방지하는 데 도움이 됩니다.

잘못된 트리거 설정 및 불안정한 파형

가장 일반적인 오실로스코프 문제 중 하나는 불안정하거나 연속적으로 움직이는 파형입니다.대부분의 경우 이는 트리거 시스템이 올바르게 구성되지 않았기 때문에 발생합니다.적절한 트리거링이 없으면 오실로스코프는 신호 주기 내의 임의 지점에서 파형 획득을 반복적으로 시작하여 파형이 화면 전체에서 표류하게 됩니다.

트리거 불안정성은 고속 디지털 신호, 펄스 열 또는 노이즈가 있는 스위칭 파형을 측정할 때 특히 두드러집니다.트리거 레벨이 너무 높거나 너무 낮게 설정되면 오실로스코프가 올바른 신호 전환을 일관되게 고정하지 못할 수 있습니다.

이 문제는 파형 안정성을 실시간으로 모니터링하면서 트리거 레벨을 천천히 조정함으로써 해결되는 경우가 많습니다.올바른 트리거 모드를 선택하면 파형 일관성도 향상됩니다.에지 트리거링은 반복적인 신호에 잘 작동하는 반면, 싱글샷 트리거링은 일반적으로 한 번만 발생하는 불규칙한 글리치, 전압 스파이크 또는 누락된 펄스를 캡처하는 데 사용됩니다.

소음은 트리거링 정확도에도 영향을 미칠 수 있습니다.시끄러운 전기 환경에서는 잘못된 트리거링을 줄이기 위해 트리거 필터링 또는 신호 커플링 조정이 사용됩니다.

잘못된 프로브 보상

프로브 보상 문제는 특히 빠른 디지털 에지나 고주파수 신호를 측정할 때 파형 모양을 크게 왜곡할 수 있습니다.오실로스코프 자체가 올바르게 작동하는 경우에도 보상되지 않은 프로브로 인해 디스플레이에 오버슈트, 둥근 모서리, 링잉 또는 잘못된 펄스 동작이 발생할 수 있습니다.

패시브 프로브는 일반적으로 사용하기 전에 보상 조정이 필요합니다.이 프로세스는 프로브 특성을 오실로스코프 입력 단계와 일치시켜 신호가 다양한 주파수에서 정확하게 유지되도록 합니다.

설정 중에 프로브는 오실로스코프 교정 출력에 연결되어 기준 구형파를 관찰합니다.둥근 파형 가장자리는 보상 부족을 나타내고, 가장자리 근처의 날카로운 오버슈트는 과다 보상을 나타냅니다.그런 다음 구형파가 평탄하고 안정될 때까지 프로브 보상 커패시터를 조정합니다.

작은 파형 왜곡으로 인해 잘못된 타이밍 분석이나 잘못된 신호 해석이 발생할 수 있으므로 프로브 보상은 고속 측정 중에 특히 중요합니다.

대역폭 및 샘플링 제한

오실로스코프의 한계 자체도 잘못된 측정 결과를 생성할 수 있습니다.대역폭이 너무 낮으면 빠른 파형 가장자리가 둥글게 되고 고주파수 신호 세부 정보가 사라질 수 있습니다.이로 인해 스위칭 회로, 통신 신호 또는 클럭 파형이 실제보다 느리거나 깨끗하게 나타날 수 있습니다.

낮은 샘플링 속도는 다른 문제를 야기합니다.오실로스코프가 신호를 충분히 빠르게 샘플링하지 않으면 파형 재구성이 부정확해집니다.좁은 펄스는 완전히 사라질 수 있으며 표시된 파형은 더 이상 실제 회로 동작을 나타내지 않을 수 있습니다.

이러한 문제는 빠른 전환에 중요한 신호 정보가 포함되어 있는 고속 디지털 분석, RF 측정 및 전력 전자 테스트 중에 더욱 심각해집니다.

이러한 문제는 일반적으로 신호 주파수보다 훨씬 높은 대역폭과 샘플링 속도를 갖춘 오실로스코프를 사용하여 피할 수 있습니다.샘플링 밀도가 높을수록 세부 검사 중에 더 많은 파형 데이터를 사용할 수 있으므로 확대/축소 정확도도 향상됩니다.

메모리 용량은 파형 품질에도 영향을 줄 수 있습니다.오실로스코프가 더 긴 캡처 시간을 지원하기 위해 샘플링 속도를 자동으로 낮추면 작은 글리치나 단기 오류가 획득 내부에 숨겨질 수 있습니다.

소음, 접지 및 신호 왜곡 문제

접지 문제는 부정확한 파형 동작의 또 다른 주요 원인입니다.접지 연결이 불량하면 측정 중에 추가 노이즈, 불안정한 트리거링, 링잉 또는 왜곡된 신호 에지가 발생할 수 있습니다.

긴 프로브 접지 리드는 주변 전기 간섭을 포착하는 작은 안테나처럼 작동하는 경우가 많습니다.스위칭 전원 공급 장치 또는 고주파 회로에서 이러한 원치 않는 노이즈가 파형 디스플레이에 직접 나타나 신호 분석을 어렵게 만들 수 있습니다.

프로브 접지 연결을 줄이고 측정 루프를 작게 유지하면 노이즈 문제가 줄어드는 경우가 많습니다.또한 적절한 접지는 트리거 안정성을 향상시키고 빠른 에지 측정 중에 파형 왜곡을 줄입니다.

프로브 자체가 회로에 과도한 부하를 가하는 경우에도 신호 왜곡이 발생할 수 있습니다.모든 프로브는 측정 지점에 저항, 커패시턴스 및 인덕턴스를 추가합니다.민감하거나 고속 회로에서는 과도한 프로브 로딩으로 인해 측정이 진행되는 동안 실제 신호 동작이 변경될 수 있습니다.

액티브 프로브, 차동 프로브, 저커패시턴스 프로브는 회로 부하를 줄이고 측정 정확도를 향상시키기 때문에 이러한 상황에서 자주 사용됩니다.

환경 간섭도 파형 품질에 영향을 미칠 수 있습니다.근처의 모터, 스위칭 공급 장치, 무선 장치 또는 제대로 보호되지 않은 케이블은 측정 시스템에 원치 않는 전기 노이즈를 유발할 수 있습니다.문제 해결 중에 프로브 위치를 변경하거나 접지를 개선하거나 근처의 노이즈 소스를 일시적으로 격리하여 의심스러운 파형을 다시 확인하는 경우가 많습니다.

오실로스코프와 기타 전자 테스트 장비

다양한 전자 테스트 장비는 다양한 측정 작업을 위해 설계되었습니다.일부 기능이 중복될 수 있지만 오실로스코프, 멀티미터 및 로직 분석기는 매우 다른 디버깅 및 분석 문제를 해결합니다.이러한 차이점을 이해하면 모든 상황에 대해 단일 도구에 의존하는 대신 측정 환경에 맞는 올바른 장비를 선택할 수 있습니다.

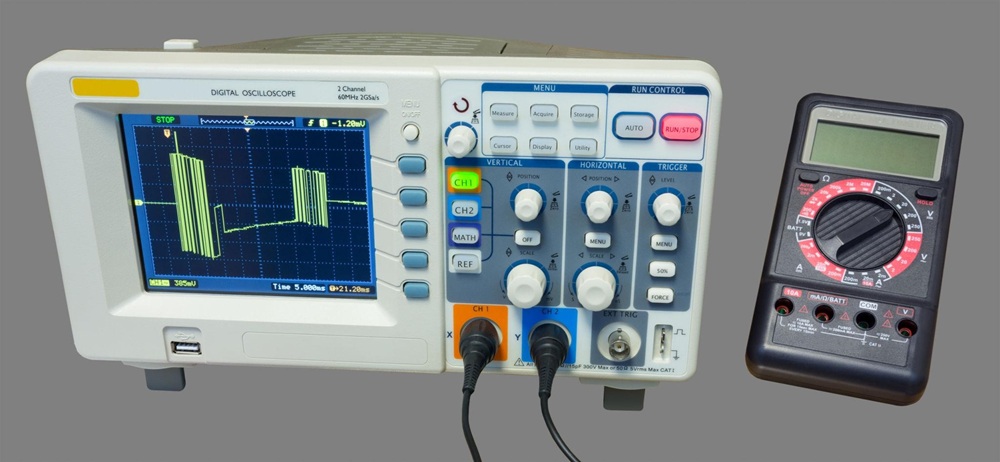

오실로스코프와 멀티미터

멀티미터는 주로 전압, 전류, 저항, 연속성, 경우에 따라 주파수 또는 정전 용량과 같은 안정적인 전기 값을 측정합니다.이는 일반적으로 기본적인 전기 문제 해결, 전원 확인 및 구성 요소 테스트에 사용됩니다.

오실로스코프는 시간에 따른 전압을 측정하고 화면에 직접 파형을 표시합니다.단일 숫자 값만 표시하는 대신 작동 중에 신호가 연속적으로 어떻게 변하는지 보여줍니다.이를 통해 멀티미터가 표시할 수 없는 파형 모양, 타이밍 동작, 노이즈, 링잉, 글리치, 오버슈트, 펄스 폭 및 신호 전환을 관찰할 수 있습니다.

예를 들어, 멀티미터는 전력 레일이 5V를 정확하게 측정하는지 확인할 수 있고, 오실로스코프는 빠른 전압 스파이크, 리플 노이즈 또는 불안정한 스위칭 이벤트가 동일한 라인에서 발생하는지 확인할 수 있습니다.고속 디지털 디버깅, 통신 분석 또는 과도 문제 해결 중에 파형 가시성은 매우 중요합니다.

많은 수리 및 개발 환경에서는 각 장비가 서로 다른 유형의 전기 정보를 제공하기 때문에 멀티미터와 오실로스코프를 함께 사용합니다.

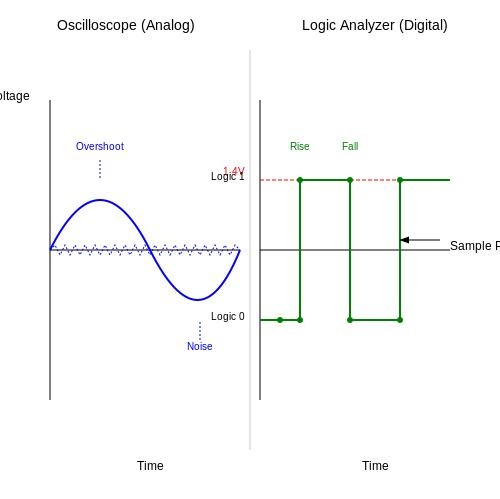

오실로스코프와 로직 분석기

오실로스코프와 로직 분석기는 모두 신호 분석에 사용되지만 서로 다른 유형의 측정에 중점을 둡니다.

오실로스코프는 자세한 전압 및 타이밍 정보를 사용하여 아날로그 파형 동작을 캡처합니다.링잉, 오버슈트, 느린 에지 전환, 노이즈 커플링, 아날로그 파형 왜곡과 같은 신호 무결성 문제를 조사하는 데 유용합니다.또한 오실로스코프는 아날로그와 디지털이 혼합된 시스템에서 전압 레벨, 상승 시간, 펄스 품질, 타이밍 관계를 확인하는 데도 도움이 됩니다.

로직 분석기는 주로 디지털 로직 상태와 다중 채널 타이밍 관계에 중점을 둡니다.자세한 아날로그 파형 모양을 표시하는 대신 신호를 여러 채널에서 동시에 로직 하이 및 로우로 해석합니다.이는 통신 버스, 디지털 타이밍 시퀀스, 주소 라인, 제어 신호 및 프로세서 활동을 디버깅할 때 특히 유용합니다.

예를 들어, 오실로스코프는 클록 에지에 링잉 또는 불안정한 전환이 포함되어 있음을 보여줄 수 있으며, 로직 분석기는 동일한 클록 신호가 여러 디지털 채널의 통신 타이밍에 어떻게 영향을 미치는지 보여줄 수 있습니다.

최신 디버깅 환경에서는 아날로그 파형 품질과 디지털 타이밍 동작이 시스템 수준 문제 해결 중에 서로 영향을 미치는 경우가 많기 때문에 두 계측기를 결합하는 경우가 많습니다.

최신 오실로스코프 동향 및 고급 기능

최신 오실로스코프는 기본 파형 표시 및 측정 기능 이상으로 계속해서 발전하고 있습니다.현재 많은 모델에는 I2C, SPI, UART, CAN, USB 및 이더넷과 같은 인터페이스에 대한 프로토콜 디코딩이 내장되어 있어 통신 데이터를 파형 활동과 함께 직접 분석할 수 있습니다.

혼합 신호 오실로스코프는 아날로그 파형 분석과 디지털 로직 채널 모니터링을 결합하여 단일 장비 내에서 임베디드 시스템 및 통신 하드웨어를 보다 쉽게 ​​디버그할 수 있도록 해줍니다.USB 오실로스코프는 대형 독립형 하드웨어 시스템 대신 외부 컴퓨터를 통해 파형을 수집할 수 있기 때문에 휴대용 및 공간이 제한된 환경에서 더욱 보편화되었습니다.

원격 파형 분석 및 네트워크 기반 제어는 자동화된 실험실 및 산업 테스트 시스템에서 점점 더 중요해지고 있습니다.현재 많은 오실로스코프는 원격 모니터링, 클라우드 연결, 자동 보고, 소프트웨어 제어 테스트 워크플로를 지원하여 장기적인 측정 효율성과 데이터 관리를 향상시킵니다.

이러한 기능은 오실로스코프의 역할을 독립형 파형 뷰어에서 보다 통합된 디버깅 및 자동화된 분석 플랫폼으로 계속 확장합니다.

결론

오실로스코프는 현대 전자 시스템의 전기 신호를 관찰, 측정 및 문제 해결을 위한 필수 도구로 남아 있습니다.전압 변화를 실시간으로 표시하여 파형 동작, 타이밍 관계, 노이즈, 결함, 펄스 품질 및 신호 안정성을 수치 측정보다 훨씬 효과적으로 분석하는 기능입니다.정확한 오실로스코프 측정은 대역폭, 샘플링 속도, 메모리 깊이 및 트리거 성능과 같은 하드웨어 사양뿐 아니라 적절한 프로브 처리, 접지, 트리거 구성 및 파형 최적화 방식에 따라 달라집니다.최신 시스템이 점점 더 빠르고 복잡해짐에 따라 이제 오실로스코프는 파형 분석과 자동 측정, 프로토콜 디코딩, 혼합 신호 디버깅, 원격 연결 및 고급 데이터 분석 기능을 결합합니다.이러한 기능은 단순한 파형 뷰어에서 실시간 신호 분석, 시스템 검증 및 고급 전자 문제 해결을 위한 중요한 플랫폼으로 오실로스코프의 역할을 계속 확장하고 있습니다.
