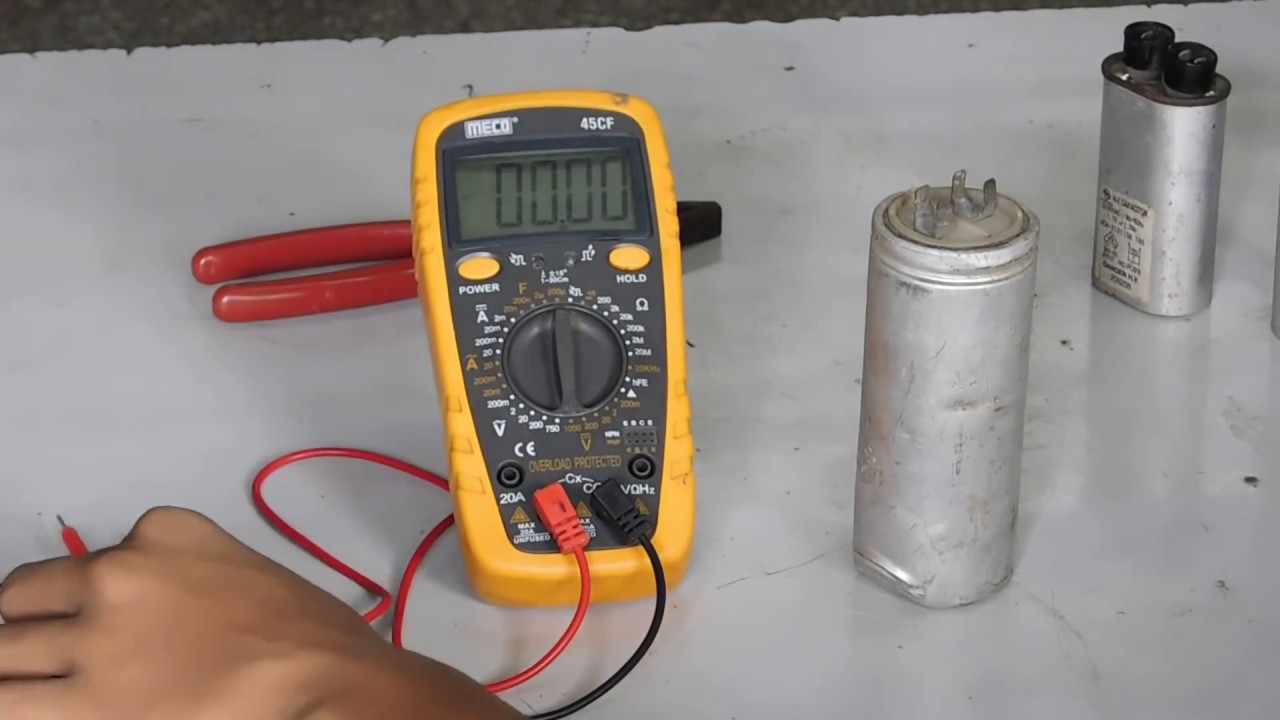

초보자부터 전문가까지 커패시터 테스트 마스터 링

커패시터 테스트는 커패시터가 전자 회로에서 주요 역할을하기 때문에 중요합니다.전자 시스템을 안정적이고 효율적으로 유지하는 데 중요한 에너지, 필터 신호 및 제어 전력을 돕습니다.커패시터가 실패하면 장비가 오작동하거나 심각한 경우 안전 문제를 일으킬 수 있습니다.정기 테스트는 문제를 일찍 포착하여 더 커지고 더 비싼 문제가되기 전에 수리를 허용하는 데 도움이됩니다.이 접근법은 중요한 작업을 방해 할 수있는 시스템 고장을 방지하는 데 도움이됩니다.일상적인 테스트는 또한 전자 장치를 신뢰할 수 있고 효율적으로 유지하여 소비자 전자 제품에서 항공 우주에 이르기까지 다양한 산업에서 원활한 성능을 보장합니다.

목록

커패시터 테스트 프로세스

준비

테스트를 시작하기 전에 커패시터는 회로에서 완전히 분리되어 완전히 배출되어야합니다.잠재적 위험을 인식하면서 그렇게하지 않으면 전기 충격으로 이어질 수 있으며 안전성과 테스트 결과의 정확성을 손상시킬 수 있습니다.커패시터를 안전하게 배출하려면 터미널의 저항을 연결하십시오.

육안 검사

철저한 육안 검사를 수행하는 것은 필수적입니다.부풀어 오르기, 변색 또는 누출과 같은 물리적 손상의 징후를 찾으십시오.이 신호는 종종 커패시터가 시간이 지남에 따라 저하되었음을 암시합니다.예를 들어, 중공업 환경에서, 커패시터는 심각한 상태를 견뎌냅니다.이 단계는 특히 중요합니다.

커패시턴스 테스트

커패시턴스 모드로 설정된 멀티 미터 세트를 사용하여 커패시턴스 측정을 수행하십시오.이 값을 커패시터의 지정된 등급과 비교하십시오.전문 전자 장치 수리에서 이러한 평가는 구성 요소가 지정된 성능을 유지하는지 확인하기위한 표준입니다.

저항 테스트

커패시터의 저항을 측정하려면 멀티 미터를 사용하여 시간이 지남에 따라 저항 값을 관찰하십시오.이상적으로,이 값은 커패시터가 충전함에 따라 꾸준히 증가하고 결국 무한에 도달해야합니다.그러한 변칙은 종종 결함을 나타냅니다.유지 보수의 일상적인 저항 테스트는 커패시터 마모의 초기 징후를 감지하여 완전한 고장 전에 선제 교체가 필요합니다.

누설 테스트

다중 미터로 커패시터를 통한 전류를 측정하여 누설 전류를 평가하십시오.누출 전류가 상승하면 내부 문제가 나타날 수 있습니다.이 테스트는 커패시터 성능이 가장 중요한 항공 우주 및 의료 기기와 같은 고 신뢰도 영역에서 필수 불가능 해집니다.

유전체 흡수 테스트

커패시터를 정격 전압으로 충전하여 배출 한 다음 지정된 지속 시간 후 잔류 전압을 측정하여 유전체 흡수 테스트를 실행하십시오.올바르게 기능하는 커패시터는 최소 전압 강하 (몇 분 동안 10% 미만)를 나타냅니다.이 테스트는 유전체 안정성이 신뢰할 수있는 성능에 중요한 정밀 기기에 포함 된 커패시터와 관련하여 특별한 관련성을 보유하고 있습니다.

커패시터 테스트를위한 도구

멀티 미터

멀티 미터는 커패시턴스, 저항 및 전압을 측정하는 다양한 도구 역할을합니다.기술자는 종종 예비 커패시터 점검에 의존합니다.일관된 판독 값은 일반적으로 전자 제품 수리에서 새로운 회로 설계에 이르기까지 다양한 응용 분야에서 필요한 커패시터의 적절한 성능을 나타냅니다.

멀티 미터는 예상 매개 변수 내에서 우수한 기능을 보장하는 데 도움이됩니다.안정적인 판독 값을 관찰하면 커패시터가 잘 수행되어 기술자의 자신감을 강화합니다.

커패시턴스 미터

커패시턴스 미터는 정밀한 용량을 제공하며 신뢰할 수있는 커패시턴스 검증을 제공합니다.RF 회로 튜닝 또는 오디오 장비 미세 조정에서와 같이 정확한 값이 유용 할 때 필수 불가능한 것으로 판명됩니다.

특정 응용 프로그램에는 RF 회로 튜닝 및 오디오 장비 미세 조정이 포함됩니다.정기적 인 교정은 각각의 판독 값이 높은 충실도를 유지하여 기술적 우수성을 지원합니다.

ESR 미터

ESR (동등한 직렬 저항) 미터는 커패시터의 내부 저항을 측정합니다.종종 높은 ESR은 커패시턴스가 평범 해 보이면 임박한 커패시터 고장을 의미 할 수 있습니다.ESR 미터를 사용하여 문제를 효과적으로 찾아냅니다.

전원 공급 장치 및 고주파 회로와 같은 대상 응용 분야에서 낮은 ESR.내부 저항이 높은 커패시터를 공개하기 위해이를 측정합니다.회로 고장을 방지하고 장비 수명을 연장시킵니다.이 정제 된 접근법은 노련한 기술자를 문제 해결 노력으로 구별합니다.

LCR 미터

LCR 미터는 복잡한 테스트 시나리오에 맞게 조정 된 인덕턴스, 커패시턴스 및 저항을 동시에 측정합니다.포괄적 인 기능은 R & D Labs의 철저한 분석을 보장하여 강력한 새로운 기술에 기여합니다.

LCR 미터는 정밀성과 기능, 정교한 전자 시스템 분석과 정밀도를 혼합하기 때문에 복잡한 문제 해결에 기여합니다.구성 요소 성능 평가.새로운 기술의 신뢰성과 효율성 보장.LCR 미터를 채택하면 현대의 정밀도에 대한 전기 수요가 적용됩니다.

오실로스코프

오실로스코프는 AC 회로에서 커패시터 거동을 분석하는 데 중요한 전기 신호 파형을 시각화합니다.다양한 전압 및 주파수 조건 하에서 커패시터의 응답을 관찰 할 수 있습니다.

그들은 과도 응답, 신호 무결성 및 타이밍 문제에 대한 더 깊은 이해를 촉진하며 전자 구성 요소의 동적 성능을 시각화하고 이해하는 데 도움이됩니다.그것은 혁신과 기술적 능력을 연료로 활용합니다.이러한 정교한 도구를 통해 커패시터는 정밀도가 높아져 전기 시스템의 효능을 강화합니다.

커패시터 테스트 도구를위한 효과적인 방법

멀티 미터 사용

멀티 미터로 커패시턴스를 측정하려면 장치가 커패시턴스 측정 모드로 설정되도록 시작하십시오.다음으로 프로브를 커패시터 리드에 연결하여 연결이 안전하고 안정적인지 확인하십시오.멀티 미터에 표시된 커패시턴스 값을 신중하게 읽으십시오.리드를 잠시 단축하여 커패시터의 잔류 전하를 제거하십시오.이 단계는 정확한 측정을 얻는 데 도움이 될뿐만 아니라 멀티 미터의 무결성을 보호합니다.

ESR 미터를 사용합니다

커패시터의 동등한 직렬 저항 (ESR)을 평가하기 위해 ESR 미터를 사용하십시오.ESR 미터 제조업체의 특정 지침에 따라 프로브를 커패시터 리드에 연결하여 시작하십시오.이 장치는 커패시터의 건강 및 효율성을 진단하기위한 내부 저항을 측정합니다.스위치 모드 전원 공급 장치와 같은 저 손실 및 고주파수 작업에서는 ESR 이해가 필요합니다.일반적으로, 낮은 ESR 값은 양호한 상태의 커패시터를 나타내고, 높은 값은 내부 저항이 높아져 잠재적 인 고장을 암시 할 수 있습니다.

커패시턴스 미터 사용

커패시턴스 미터는 멀티 미터와 매우 유사하지만 커패시턴스 측정에서 더 높은 정밀도에 맞게 조정됩니다.장치가 설정되면 프로브를 미터의 지침에 따라 커패시터 리드에 연결하고 표시된 커패시턴스 값을 읽으십시오.커패시턴스 미터는 멀티 미터에 비해 더 자세한 정보를 제공하며 광범위한 커패시턴스 값을 처리 할 수 ​​있습니다.민감한 전자 회로 설계 또는 수리와 같은 전문적인 작업에 관련된 사람들의 경우 커패시턴스 미터의 향상된 정확도는 특히 중요 할 수 있습니다.

멀티 미터, ESR 미터 및 커패시턴스 미터를 함께 활용하면 커패시터 테스트에 대한 포괄적 인 접근 방식이 제공됩니다.각 도구는 고유 한 통찰력을 제공하여 커패시터의 철저한 평가를 가능하게합니다.이 시너지 효과는 전자 시스템의 최적 성능과 신뢰성을 보장합니다.

커패시터 테스트에서 일반적인 실수

커패시터 테스트에서 반복되는 문제 중 하나는 잘못된 극성과 연결하는 것입니다.편광 커패시터, 특히 전해 커패시터는 특정 극성 정렬이 필요합니다.이를 피하려면 회로에 커패시터를 설치할 때 음성 및 양수 단자의 올바른 연결을 부지런히 확인하십시오.회로 다이어그램을 철저히 컨설팅하고 각 연결을 두 번 확인하면 위험을 완화 할 수 있습니다.또한 연구 개발 환경에서 엔지니어는 종종 색상으로 구분 된 와이어 및 라벨링 시스템을 사용합니다.

배출이 충분하지 않습니다

완전히 배출하지 않고 커패시터를 테스트하는 것은 또 다른 일반적인 실수입니다.나머지 충전은 정확한 측정을 방해 할 수 있으며 테스트 장비에 해를 끼칠 수 있습니다.전문가는 일반적으로 저항기를 사용하여 커패시터를 천천히 배출하여 갑작스런 배출을 방지하여 전기 충격이나 장비 고장으로 이어질 수 있습니다.또한이 목적을 위해 특별히 설계된 특수 배출 도구를 사용하여 완전한 안전을 보장합니다.

잘못된 테스트 장비 사용

부적절한 테스트 장비의 선택은 커패시터 테스트의 정밀도에 심각하게 영향을 줄 수 있습니다.예를 들어, 커패시턴스 테스트 기능이없는 멀티 미터를 사용하거나 LCR 미터를 잘못 사용하면 신뢰할 수없는 결과를 얻을 수 있습니다.대규모 테스트 환경은 종종 커패시터 테스트를 위해 특별히 교정 된 장비의 사용을 요구합니다.이러한 환경의 기술자는 종종 고품질 LCR 미터에 투자하고 업계 표준을 충족시키기 위해 정기적 인 교정을 유지합니다.

환경 적 요인

온도 및 습도와 같은 환경 조건은 테스트 중에 커패시터 성능에 중대한 영향을 줄 수 있습니다.온도가 높아지면 커패시턴스 값이 드리프트 될 수 있으며 습도가 높으면 누출 전류가 발생할 수 있습니다.이들은 제어 환경 내에서 커패시터를 테스트하여 모니터링 장치 및 기후 제어 시스템을 사용하여 특정 온도 및 습도 범위를 유지합니다.이를 통해 테스트 결과가 일관되고 신뢰할 수 있도록합니다.

ESR 오해 (동등한 시리즈 저항)

ESR 값을 잘못 해석하는 것은 또 다른 오류입니다.ESR은 커패시터의 건강을 평가하고 있습니다.높은 ESR은 회로 성능에 영향을 미치는 내부 분해를 알 수 있습니다.숙련 된 엔지니어는 종종 ESR 값을 제조업체 사양 및 참조 테이블과 비교하여 허용 가능한 범위를 결정하여 정확한 해석을 보장합니다.

안전 예방 조치를 관찰하지 못합니다

적절한 안전 예방 조치를 무시하면 위험한 상황이 발생할 수 있습니다.특히 고전압 커패시터는 특히 잘못 처리되면 심각한 위험을 초래합니다.전문 기술자는 보호 장비 착용, 잠금/태그 아웃 절차 후, 고전압 커패시터를 처리하기 전에 적절히 배출되는 것과 같은 엄격한 안전 프로토콜을 준수합니다.정기 교육 세션 및 안전 훈련은 이러한 관행을 강화하여 사고의 위험을 최소화합니다.

제조업체 사양을 무시합니다

커패시터 제조업체가 제공 한 사양을 내려다 보면 테스트 오류가 발생할 수 있습니다.각 커패시터는 고유 한 특성을 가지고 있습니다.권장 절차에서 벗어나면 부정확성이 발생할 수 있습니다.산업 및 실험실 환경에서 이러한 데이터 시트와 지침을 엄격하게 준수하는 것은 표준 관행입니다.이러한 문서에 액세스 할 수 있고 테스트 프로토콜에 통합하면 규정 준수와 정확성이 보장됩니다.

커패시터 테스트 중 과열 탐색

과도한 열로 인해 커패시터 손상을 예방하는 복잡한 것은 종종 많은 사람들을 훼손합니다.각 커패시터는 제조업체의 자세한 지침으로 도착합니다.이러한 지시에는 다음이 포함됩니다.

• 허용 전압 레벨

• 온도 제한

• 권장 테스트 절차

커패시터의 무결성을 보존하고 내구성을 보장하기 위해 이러한 사양을 해독합니다.

과열의 결과

과열은 커패시터의 유전체 재료를 분해하여 성능을 방해하고 고장으로 이어집니다.이를 반영하면서, 열 안정성이 가장 중요한 고주파 회로에서.

산업 실패는 이러한 지침을 무시한 결과를 지적하여 종종 비용이 많이 드는 다운 타임과 수리로 이어집니다.커패시터 테스트 중 과열 방지에는 다음이 필요합니다.

• 강제 공기 냉각 또는 액체 냉각과 같은 냉각 기술 사용

• 온도 등급이 높은 커패시터를 선택합니다

커패시터 테스트 문제 해결

부정확 한 판독 값

정확한 판독 값을 얻으려면 장비 및 절차에 대한 세심한 검증이 필수적입니다.이것은 커패시터가 손상되지 않고 완전히 배출된다는 것을 확인합니다.변수는 결과를 왜곡 할 수 있습니다.따라서 제어 된 테스트 환경.또한, 테스트 전에 커패시터가 처리되는 방식은 무결성에 유용한 역할을하여 테스트 전 검사를 필수 불가결하게 만듭니다.

누설 전류

정확한 누출 전류 측정을 달성하려면 저전류 범위가 장착 된 고품질 멀티 미터를 사용해야합니다.테스트를 시작하기 전에 커패시터를 완전히 배출하는 것은 왜곡 된 데이터를 피하는 데 절대적으로 필요합니다.이는 잔류 전하가 실제 누출 조건을 잘못 표현하여 진단 오류를 악화시킬 수 있기 때문에 발생합니다.일관되고 깨끗한 테스트 절차를 보장하면 측정의 신뢰성이 높아집니다.또한, 배출 중에 적절한 접지 및 일시적 서술을 피하면이 평가의 유효성을 보호합니다.

단락 된 커패시터

판독 값은 테스트 기기의 기능을 확인하고 커패시터의 배출 상태를 보장해야합니다.결함이있는 장비는 종종 잘못된 진단으로 이어집니다.검증 된 단락 된 커패시터에 직면하여 오작동 장치를 교체하는 것이 권장되는 조치입니다.문제 해결을 시작하기 전에 테스트 기기의 일상적인 점검은 잠재적 오류를 최소화 할 수 있습니다.이러한 관행은 장비 신뢰성을 준수하는 것이 중요하는 상업 및 산업 환경에서 매우 가치있는 것으로 판명됩니다.

커패시터를 엽니 다

판독 값이 무한대를 나타내는 경우 연결 무결성과 커패시터의 내부 구조를 평가하십시오.연속성 테스트를 위해 저항계를 사용하면 문제에 대한보다 세련된 이해가 제공됩니다.연결이 안전하고 부식이 없도록하는 것이 잘못된 긍정을 피하는 데 중요합니다.정기적 인 유지 보수 일정과 육안 검사는 그러한 결함을 선점하는 데 효과적인 것으로 널리 인정되어 결과적으로 전반적인 신뢰성을 높입니다.

노화 커패시터

노화 커패시터는 종종 커패시턴스 감소 및 누출 전류 증가를 나타내므로 성능을 모니터링하고 교체가 필요한 시점을 식별하기 위해 지속적인 테스트가 필요합니다.이를 수행하면 최적의 기능을 유지할뿐만 아니라 중요한 응용 프로그램 실패를 방지합니다.이 사전 예방 접근 방식은 잠재적 인 문제가 에스컬레이션되기 전에 감지하는 데 도움이됩니다.노화 커패시터의 선제 적 교체는 다운 타임을 현저하게 줄이고 유지 보수 비용을 억제함으로써 장기간의 시스템 효율성과 장수를 촉진한다는 산업 요점.

다양한 검사 및 정기 테스트 관행을 통합하여 커패시터가 다양한 응용 프로그램에서 안정적으로 작동하여 전체 전자 시스템을 안정화시킬 수 있습니다.

자주 묻는 질문 [FAQ]

1. 커패시터를 테스트하는 것이 왜 중요한가?

커패시터는 많은 전자 장치에서 중요한 구성 요소입니다.실패하면 성능을 줄이거 나 전체 시스템 고장으로 이어질 수 있습니다.커패시터를 정기적으로 테스트하면 제대로 작동하고 이러한 문제가 발생하지 않도록 도와줍니다.

2. 커패시터가 나쁜지 어떻게 알 수 있습니까?

결함이있는 커패시터의 일반적인 징후에는 부풀어 오르기, 누출, 과열, 저축성 저하, 높은 등가 직렬 저항 (ESR) 또는 전하를 보유 할 수 없음이 포함됩니다.그러나 커패시터에 결함이 있는지 확인하는 유일한 신뢰할 수있는 방법은 적절한 도구로 테스트하는 것입니다.

3. 멀티 미터가 모든 유형의 커패시터를 테스트 할 수 있습니까?

아니요, 멀티 미터는 특정 유형의 커패시터 (일반적으로 알려진 커패시턴스 값을 가진 커패시터를 테스트하는 것으로 제한됩니다.알 수없는 값 또는 편광 커패시터가있는 커패시터의 경우 ESR 미터 또는 커패시턴스 미터와 같은 다른 도구가 필요합니다.

4. 커패시터가 여전히 회로에있는 동안 테스트 할 수 있습니까?

경우에 따라 예, 결과는 회로 및 커패시터 유형에 따라 부정확 할 수 있습니다.보다 신뢰할 수있는 판독 값의 경우 일반적으로 테스트하기 전에 회로에서 커패시터를 제거하는 것이 가장 좋습니다.

5. 결함이있는 커패시터를 찾으면 어떻게해야합니까?

결함이있는 커패시터를 식별하면 원래 사양과 밀접하게 일치하는 커패시터로 교체해야합니다.이렇게하면 교체 후 장치가 제대로 작동하도록합니다.
