EMC 원리 및 필터 설계를 통한 EMI 관리

전자기 간섭(EMI)은 전자 장치의 작동 방식을 방해할 수 있는 원치 않는 전기 잡음인 반면, 전자기 호환성(EMC)은 시스템이 안정적으로 함께 작동할 수 있도록 해당 잡음을 제어하는 것이 목표입니다.이 기사에서는 간섭에 대한 EMC의 "소스, 경로 및 수용체" 관점에 대해 설명하고 EMI가 공기를 통해 방사 노이즈로 이동하거나 와이어 및 PCB 트레이스를 통해 전도성 노이즈로 이동하는 방식을 분석합니다.또한 EMI 필터, 일반적인 필터 유형의 작동 방식, 의도한 신호를 저하시키지 않고 간섭을 줄이는 데 필요한 주요 균형점에 대해 설명합니다.

카탈로그

EMI 및 EMC 탐색

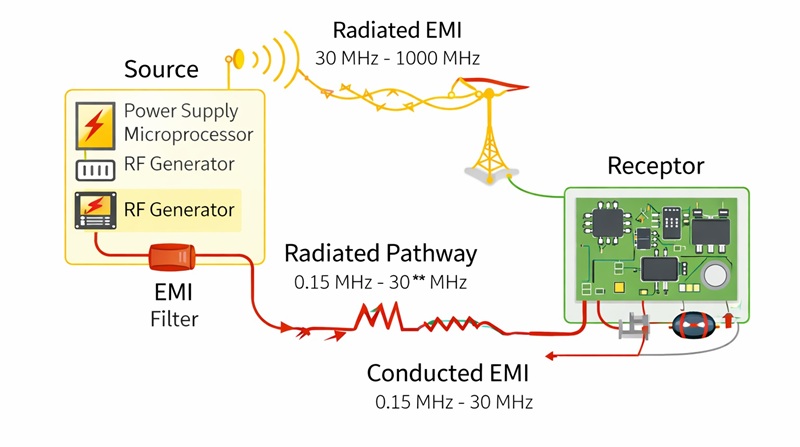

전자기 호환성(EMC)은 소스, 경로 및 수용체라는 세 가지 핵심 구성 요소를 포함하는 복잡한 네트워크를 엮습니다.각 요소는 전자기 간섭(EMI)을 관리하는 작업에 사용됩니다.전원 공급 장치, 마이크로프로세서 및 RF 발생기와 같은 소스는 방사 경로와 전도 경로라는 두 가지 주요 경로를 통해 이동하는 EMI를 방출합니다.이러한 경로의 미묘함을 파악하면 EMC의 광범위한 파급 효과에 대한 더 깊은 이해가 촉진되고 이러한 개념에 대한 정서적, 지적 참여에 깊이가 더해집니다.

방사된 EMI는 공기를 통해 이동하여 원래 지점을 훨씬 넘어 시스템에 영향을 미칩니다.소스에서 멀리 떨어진 곳에서 기능을 방해할 수 있는 가능성은 뚜렷한 과제를 제시합니다.일반적으로 30MHz ~ 1,000MHz 범위의 방사 방출을 관리하면 혁신적인 회로 설계와 전략적 차폐를 사용하도록 고무됩니다.사려 깊은 설계 결정은 인간의 문제 해결 노력의 독창성과 창의성을 말하면서 이러한 배출을 제어하는 ​​데 필요한 노력을 크게 완화할 수 있습니다.

반대로 전도된 EMI는 PCB 트레이스와 같은 도체를 따라 이동합니다.이러한 형태의 간섭은 주로 회로를 공유하는 장치에 영향을 미치며 적절하게 관리되지 않으면 잠재적으로 동기화와 조화를 방해할 수 있습니다.0.15MHz ~ 30MHz 범위의 전도 방출에는 효과적인 필터링이 필요하며, 이는 종종 맞춤형 EMI 필터와 사전 설계된 EMI 필터의 혼합을 통해 달성됩니다.이러한 필터를 적용하면 이론과 실제의 혼합을 보여주며 EMI 관리에 있어 이들의 중요성이 강조됩니다.

수용체는 아날로그 및 디지털 회로 설계 모두에 사용되며 소스의 간섭에 반응합니다.EMI를 견딜 수 있는 회로 제작의 복잡성은 엔지니어링 문제에 대한 인간의 감정적 참여에 대한 이해를 포함하여 시스템의 기본 설계 프레임워크에 영향을 미칩니다.특정 주파수 제한으로 제한된 전도성 방출과 방사성 방출을 모두 포함하는 EMC 테스트는 맞춤형 솔루션의 필요성과 과제를 확대합니다.

EMC 프레임워크의 소스, 경로 및 수용체 간의 동적 상호 작용을 통해 지속적인 혁신이 필요한 복잡한 환경을 밝혀냅니다.실제 경험을 바탕으로 이해와 실제 조정을 원활하게 통합하는 솔루션은 흥미로운 가능성을 제공합니다.이러한 융합을 채택하면 현재와 미래의 EMI 문제를 모두 해결하는 더욱 세련된 방법론의 기반이 마련될 수 있으며, 혁신에 대한 인간의 호기심과 열정을 불러일으키는 동시에 효과적인 EMC 관리 원칙을 강화할 수 있습니다.

더 나은 성능을 위한 EMI 필터

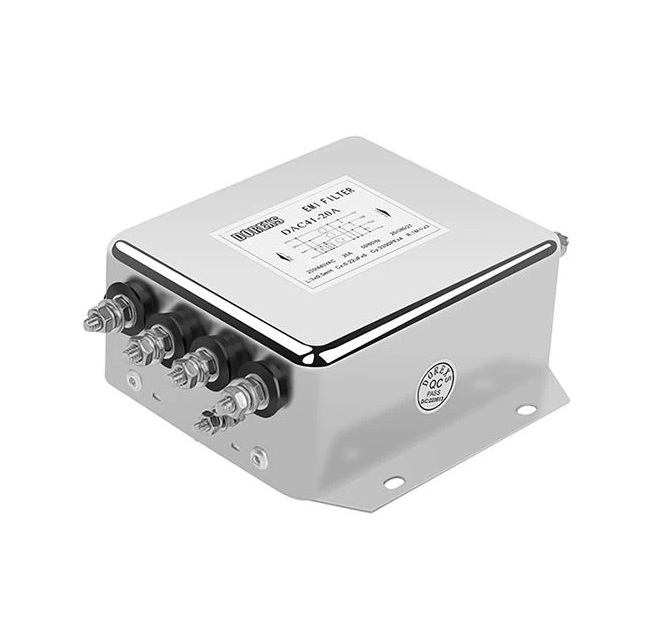

전자기 간섭(EMI) 필터는 원치 않는 전자기 중단을 관리하는 데 사용됩니다.커패시터, 인덕터, 저항기와 같은 구성 요소로 제작된 이 필터는 다양한 구성에서 간섭을 최소화하도록 설계되었습니다.

• 단일 스테이지 필터는 기본 요구 사항에 맞게 커패시터와 인덕터를 결합하는 간단한 설정을 사용합니다.
• 다단계 필터는 추가 커패시터와 인덕터를 통합하여 감쇠를 향상시켜 효율성을 높입니다.
• 피드스루 필터에는 다양한 인쇄 회로 기판(PCB) 레이어를 연결하여 EMI 신호를 효과적으로 차단하는 특수 기능이 있습니다.

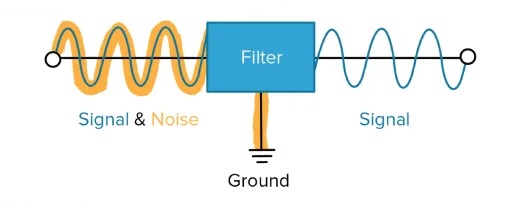

강력한 EMI 필터를 개발하려면 간섭 유형, 신호 주파수, 필요한 감쇠 수준을 비롯한 여러 영향 요인을 깊이 이해해야 합니다.필터 설계는 종종 원하는 신호가 왜곡 없이 통과되도록 하면서 원치 않는 주파수를 줄이는 것을 목표로 합니다.이러한 신중한 균형은 전반적인 장치 성능을 향상시키고 간섭이 발생하기 쉬운 환경에서 안정적인 작동을 지원합니다.

감쇠와 신호 무결성 유지 사이의 균형을 찾으려면 전자 시스템의 전체 기능에 영향을 미치는 신중한 설계 계획이 필요합니다.설계가 감쇠쪽으로 너무 많이 기울어지면 필수 신호가 손상될 수 있으며, 이러한 시나리오는 철저한 테스트 및 수정 후에 실현되는 경우가 많습니다.이러한 실용적인 공개는 설계 의사 결정을 안내하고 재료 선택 및 필터 토폴로지 개선에 혁신을 촉발합니다.

EMI 필터 설계의 세계는 실증적 연구와 실제적인 실험을 통해 지속적으로 발전하고 있습니다.개선 사항은 다음과 같습니다.

• 강화된 자기 특성을 지닌 새로운 소재의 통합.
• 진화하는 간섭 패턴에 반응하는 능동 필터링 구성 요소의 통합.

이러한 통찰력을 활용하여 여러 애플리케이션에서 매우 효율적이고 다양한 기능을 제공하는 필터를 만들 수 있습니다.

EMI 필터 설계의 실제 경험을 바탕으로 상당한 이점을 얻을 수 있습니다.전자 설계 프로젝트에 깊이 관여하는 개인은 잠재적인 장애물에 대한 복잡한 인식을 발전시킵니다.반복적인 개선과 이전 프로젝트 학습 내용 적용을 통해 최종 제품에 문제가 나타나기 전에 문제를 예측하고 해결할 수 있으므로 귀중한 선견지명으로 설계 프로세스가 풍부해집니다.

EMI 필터 선택 시 고려 사항

전압 및 전류 정격

EMI 필터를 선택할 때 여러 성능 매개변수를 철저히 조사할 가치가 있습니다.필터의 전압 정격은 필터와 더 넓은 시스템을 모두 보호하면서 안전하게 관리할 수 있는 최대 입력 전압을 정의합니다.일반적으로 필터는 단상 시스템에서는 250VAC, 3상 시스템에서는 480VAC용으로 설계되어 다양한 전력 구성에 맞춰 시스템 신뢰성을 향상시킵니다.또한 필터는 시스템의 무결성을 보존하기 위해 다양한 전기 조건을 수용해야 합니다.

정격 전류는 필터가 과열 없이 처리할 수 있는 최대 연속 전류를 나타냅니다.장치의 작동 요구 사항을 약간 초과하는 정격 전류를 가진 필터를 선택하면 잠재적인 전류 스파이크에 대한 여유가 생깁니다.이 방법은 필터 효율성을 향상시킬 뿐만 아니라 작동 수명을 연장하여 지속적인 신뢰성과 견고성을 보장합니다.

열 및 온도 측면

주변 및 작동 온도 범위는 필터의 최적 기능을 이해하는 데 사용됩니다.일반적으로 필터는 -25°C ~ +85°C 범위에서 작동하도록 설계되었습니다.그러나 극한의 산업 용도나 실외 환경과 같은 특정 상황에서는 온도 허용 오차가 확장된 필터가 필요합니다.이러한 제약 조건에 대한 통찰력은 장기간의 필터 효율성과 꾸준한 성능을 지원합니다.

안전 규정 준수

접지로 흐르는 전류로 정의되는 누설 전류는 중요한 매개변수입니다.규제되지 않은 누설 전류는 안전 위험을 초래할 수 있으므로 안전 표준을 준수하는 것은 필수입니다.필터는 사용자 보호를 보장하고 시스템 안정성을 유지하는 엄격한 규정을 충족해야 합니다.제조업체 세부 사항 및 법률에 주의를 기울이면 규정 준수가 단순화되고 보안이 강화됩니다.

단계 필터링

필터의 효율성은 단계 수와 직접적으로 연결되어 크기와 성능 간의 맞춤화가 가능합니다.차단 주파수를 조정하면 특정 전자기 간섭 문제를 전략적으로 해결할 수 있습니다.다단계 필터 설계는 더 넓은 주파수 범위에 걸쳐 우수한 감쇠를 제공하는 경우가 많으므로 전자기 호환성 기준이 까다로운 응용 분야에 이상적입니다.

EMI 필터 계산

EMI 필터링과 관련된 계산을 살펴보려면 전원 공급 장치에서 향상된 EMI 억제가 필요한 상황을 상상해 보십시오.이 시나리오에서는 최대 전류 1A, 5V 출력, 60Hz에서 120VAC 소비, 100kHz~1MHz의 주파수 범위 내에서 활성화되는 전원 공급 장치를 평가합니다.처음에는 간섭을 일으키는 신호 주파수를 정확히 찾아내는 것이 중요합니다.이러한 경우에는 3단계로 구성된 다단계 필터를 선택하는 것이 현명한 고려 사항임이 입증되었습니다.

초기 단계에서는 10μF 커패시터가 10μH 인덕터와 쌍을 이룹니다.다음 단계에서는 1μF 커패시터와 1μH 인덕터를 통합합니다.마지막 단계에서는 0.1μH 인덕터와 함께 0.1μF 커패시터를 사용합니다.이 값은 설계에서 목표로 하는 주파수 범위와 감쇠율을 이해하여 도출됩니다.더 높은 주파수의 구성 요소는 일반적으로 더 나은 억제 기능을 제공합니다.

이러한 구성요소 값을 결정한 후 필터 구성 작업이 시작됩니다.이 프로세스에서는 필터가 감쇠 목표를 성공적으로 충족하는지 확인하기 위해 세부 사항에 세심한 주의가 필요합니다.오실로스코프 및 스펙트럼 분석기와 같은 장비를 활용하면 결과를 검증하는 데 도움이 됩니다.실제 경험을 쌓는 것은 반복적인 학습을 포함하며 종종 최고의 성능을 위해 수정이 필요하다는 점을 기억하는 것이 좋습니다.

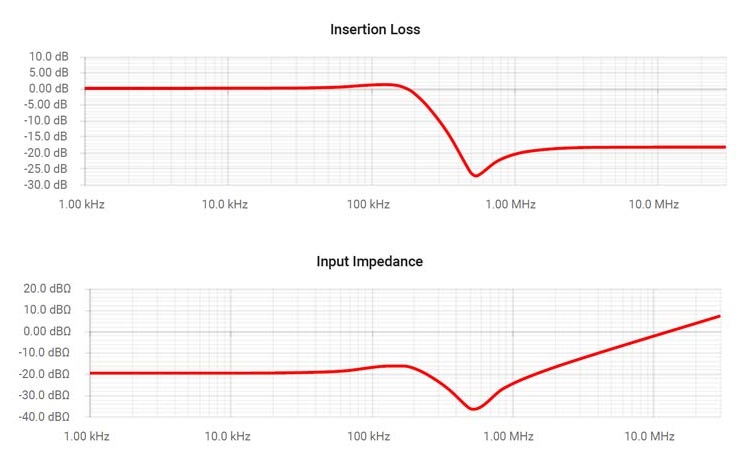

실제 구현에 참여하려면 Wurth Electronics의 Redexpert와 같은 도구를 사용하는 것이 포함됩니다.240V 공칭 전압, 10A의 최대 전류, 1MHz에서 -20dB의 기본 삽입 손실로 설정된 매개변수를 통해 소프트웨어는 이러한 기준에 맞는 적절한 구성 요소를 선택하는 데 도움을 줍니다.필터 성능에 대한 최종 검증은 임피던스 플롯을 분석하고 추가 테스트를 수행하여 달성된 결과에 대한 확신을 심어줌으로써 달성됩니다.

중요한 점은 EMI 필터가 바람직하지 않은 주파수를 줄이는 것을 목표로 할 뿐만 아니라 장치 신뢰성 향상에도 크게 기여한다는 것입니다.EMI 구성 요소를 신중하게 선택하고 정밀하게 설정하면 간섭을 크게 줄일 수 있으므로 여러 실제 응용 분야에서 전자 시스템의 안정성과 효율성이 강화됩니다.

결론

EMI 관리는 소음이 생성되는 위치, 이동 방법, 시스템의 어느 부분이 소음에 가장 민감한지를 이해하는 것으로 요약됩니다.방사 및 전도 간섭에는 다양한 전략이 필요하지만 EMI 필터는 반복 가능한 결과가 필요할 때 가장 실용적인 도구 중 하나입니다.올바른 필터 구조를 선택하고 전압 및 전류 정격, 온도 제한, 누설 전류 및 단계 수에 주의를 기울이면 신호 무결성을 그대로 유지하면서 감쇠를 향상시킬 수 있습니다.오실로스코프, 스펙트럼 분석기 및 선택 소프트웨어와 같은 도구를 사용하여 계산과 실제 측정을 결합하면 최종 설계가 더욱 안정적이고 규정을 준수하며 시끄러운 실제 환경에서 실패할 가능성이 줄어듭니다.
