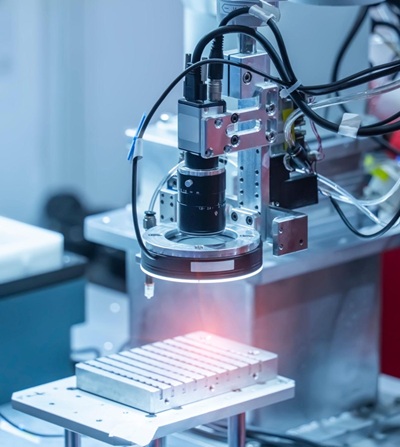

기계 비전 및 시각 센서: 작동 원리와 응용

기계 비전은 기계가 이미지를 캡처하고 처리하며 분석할 수 있도록 하여 객체를 검사하고, 기능을 측정하며, 결함을 탐지하고, 자동화 시스템을 안내할 수 있게 합니다. 이는 카메라, 조명, 렌즈, 센서, 처리 소프트웨어 및 제어 하드웨어를 결합하여 산업 환경에서 정확한 시각적 의사 결정을 지원합니다.

카탈로그

기계 비전이란?

기계 비전은 기계가 실제 물체의 이미지를 캡처하고 처리하며 분석할 수 있게 해주는 기술입니다. 이는 카메라, 센서, 광학 렌즈, 조명 시스템 및 이미지 처리 소프트웨어를 결합하여 시각 정보를 수집하고 이를 자동화된 의사 결정을 위한 유용한 데이터로 변환합니다.

실제 응용에서 기계 비전은 사람이 관찰해야 할 경우에 수행해야 하는 많은 시각 검사 및 측정 작업을 수행합니다. 시스템은 제품을 보고 그 상태를 판단하는 대신, 객체의 명확한 이미지를 기록하고 그 이미지를 디지털 정보로 변환하여 특정 시각적 세부 사항을 검사합니다. 이러한 세부 사항에는 모양, 크기, 위치, 색상, 밝기, 모서리, 패턴 및 표면 상태가 포함될 수 있습니다. 이러한 특성을 분석하여 시스템은 객체가 미리 정의된 요구를 충족하는지 판단할 수 있습니다.

기계 비전 시스템 작동 원리

기계 비전 프로세스는 논리적인 단계 순서를 따릅니다. 첫째, 객체가 검사 영역에 들어오고 제어된 조명원으로 조명됩니다. 적절한 조명은 중요한 시각적 특징을 드러내고 이미지 품질에 영향을 줄 수 있는 그림자, 반사 또는 기타 조건을 줄이는 데 도움이 됩니다.

다음으로, 카메라는 특정 각도와 거리에서 객체의 이미지를 캡처합니다. 캡처된 이미지는 디지털 픽셀 데이터로 변환되며, 여기서 모든 픽셀은 밝기, 색상 또는 강도에 대한 정보를 포함합니다. 이 디지털 이미지는 분석을 위해 이미지 처리 시스템으로 전송됩니다.

소프트웨어는 이미지의 가장자리를 식별하고, 형태를 비교하고, 치수를 측정하고, 색상 변화를 탐지하고, 표면 특징을 평가하여 이미지를 자세히 검사합니다. 이는 픽셀 패턴과 강도 값을 처리하여 가장 중요한 정보를 분리합니다. 추출된 데이터는 미리 정의된 기준, 허용 오차 또는 검사 규칙과 비교되어 객체가 요구되는 기준을 충족하는지 판단합니다.

기계 비전의 응용 및 이점

분석이 완료된 후 시스템은 다양한 산업 작업을 지원하는 데 사용할 수 있는 결과를 생성합니다. 기계 비전은 정밀한 측정을 수행하고, 표면 결함을 식별하며, 제품 품질을 검증하고, 특정 특성을 기준으로 항목을 분류하고, 객체의 정확한 위치를 결정하며, 처리 또는 조립 작업 중 로봇 시스템에 대한 안내를 제공합니다.

기계 비전은 대량의 객체를 빠르고 일관되게 검사할 수 있기 때문에 정확성, 효율성 및 생산 신뢰성을 개선하는 데 도움을 줍니다. 실시간으로 세밀한 검사를 수행할 수 있는 능력 덕분에 제조, 산업 자동화, 로봇 공학, 포장, 전자 생산 및 품질 관리 시스템에서 핵심 기술로 자리 잡았습니다.

기계 비전 시스템의 구성

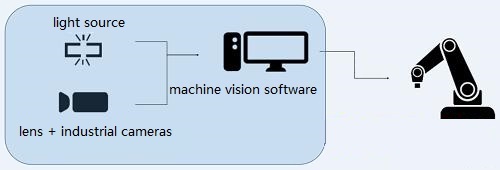

기계 비전 시스템은 객체를 자동으로 검사, 측정, 식별 및 추적하기 위해 함께 작업하는 여러 하드웨어 및 소프트웨어 구성 요소로 구성됩니다. 각 구성 요소는 검사 과정에서 특정 작업을 수행합니다. 객체가 검사 영역에 진입하는 순간부터 결정이 내려지는 순간까지 정보는 일련의 연결된 단계들을 통해 흐릅니다. 이러한 단계에는 객체 감지, 이미지 취득, 이미지 전송, 이미지 처리, 결과 생성 및 장비 제어가 포함됩니다.

정확하고 신뢰할 수 있는 검사를 위해서는 모든 구성 요소가 협조하여 작동해야 합니다. 이미지 캡처의 지연, 조명 불량 또는 부정확한 위치 지정은 최종 결과의 품질에 영향을 줄 수 있습니다. 따라서 전체 시스템의 성능은 이러한 구성 요소들이 얼마나 잘 함께 작동하는지에 따라 달라집니다.

카메라 및 렌즈

카메라와 렌즈는 기계 비전 시스템의 이미지 취득 섹션을 형성합니다. 그들의 임무는 검사 중인 객체의 선명하고 세밀한 이미지를 캡처하는 것입니다.

이 과정은 객체의 표면에서 반사된 빛이 렌즈에 들어올 때 시작됩니다. 렌즈는 이 빛을 모아 카메라 센서에 초점을 맞춥니다. 이 초점의 품질은 이미지의 선명도에 직접적인 영향을 미칩니다. 이미지가 흐릿하면 작은 결함, 모서리, 표시 또는 치수 세부 사항을 감지하기 어려워질 수 있습니다.

빛이 센서에 도달한 후, 카메라는 광학 이미지를 디지털 이미지 데이터로 변환합니다. 이 데이터는 객체의 시각적 특징을 나타내는 수천 개 또는 수백만 개의 픽셀로 구성됩니다. 그 후 이미지는 비전 시스템에 의해 처리를 위해 준비됩니다.

서로 다른 검사 작업은 서로 다른 카메라 구성을 요구합니다. 객체의 한 뷰만 필요할 때는 단일 카메라 설정으로 충분할 수 있습니다. 그러나 복잡한 형태의 제품은 종종 다른 각도에 위치한 여러 카메라가 필요합니다. 이렇게 하면 시스템이 여러 표면을 동시에 검사하고 블라인드 스팟을 제거하며 더 완전한 정보를 캡처할 수 있습니다.

기계 비전 카메라는 단색 카메라, 컬러 카메라, 라인 스캔 카메라, 영역 스캔 카메라, 진행형 스캔 카메라 및 고해상도 카메라 등 여러 유형으로 제공됩니다. 선택은 객체의 크기, 생산 속도, 필요한 이미지 세부 사항, 시야 및 측정 정확도와 같은 요인에 따라 달라집니다.

광원

광원은 이미지 품질이 적절한 조명에 크게 의존하기 때문에 기계 비전 시스템에서 가장 중요한 구성 요소 중 하나입니다.

이미지를 캡처하기 전에 객체는 통제되고 일관된 방식으로 조명을 받아야 합니다. 목표는 단순히 객체를 가시하도록 만드는 것이 아닙니다. 조명은 검사할 특징들을 분명히 드러내야 합니다. 이러한 특징에는 모서리, 긁힘, 균열, 표면 질감, 인쇄된 문자, 라벨, 색상 차이 또는 치수 경계가 포함될 수 있습니다.

적절한 조명은 이미지 대비를 높이고 중요한 세부 사항이 배경에서 두드러지게 만듭니다. 예를 들어 금속 표면의 작은 긁힘은 일반 조명 조건에서는 감지하기 어려울 수 있지만 특정 각도에서 조명을 받으면 매우 뚜렷하게 나타날 수 있습니다.

일반적인 조명 기술에는 LED 조명, 형광 조명, 광섬유 조명 및 할로겐 조명이 포함됩니다. 이러한 옵션 중에서 LED 조명은 안정적인 밝기, 긴 작동 수명 및 낮은 유지 관리 요구 사항을 제공하므로 널리 사용됩니다.

조명 방법은 객체의 재료, 색상, 표면 질감, 반사율, 형태 및 검사 각도와 같은 여러 요인에 따라 선택됩니다. 잘 설계된 조명은 그림자, 눈부심 및 반사를 줄이는 데 도움이 되어 더 높은 검출 정확도와 더 일관된 측정 결과를 제공합니다.

센서

센서는 이미지 취득이 시작되기 전에 객체의 존재, 위치 또는 움직임을 감지하는 역할을 합니다.

일반적인 생산 라인에서는 제품이 컨베이어나 자동화된 핸들링 시스템을 따라 지속적으로 이동합니다. 카메라는 올바른 순간에 이미지를 캡처해야 합니다. 이미지가 너무 이르거나 너무 늦게 촬영되면 중요한 검사 영역이 놓칠 수 있습니다.

이러한 문제를 방지하기 위해 센서는 객체의 움직임을 모니터링하고 검사 위치에 도달할 때를 결정합니다. 객체가 지정된 위치에 도착하면 센서는 카메라에 트리거 신호를 보냅니다.

일반적인 센서 유형에는 광섬유 센서, 접근 센서, 광전 센서 및 광전 스위치가 포함됩니다. 이러한 장치는 정확한 타이밍 정보를 제공하고 객체의 움직임에 따라 이미지 캡처를 동기화하는 데 도움을 줍니다.

정확한 트리거링은 움직임 관련 오류를 줄이고, 이미지 일관성을 개선하며, 모든 객체가 동일한 조건에서 검사되도록 보장합니다.

이미지 캡처 카드

카메라가 이미지를 획득한 후, 이미지 데이터는 처리 시스템으로 전송되어야 합니다. 이 작업은 이미지 캡처 카드에 의해 수행됩니다.

캡처 카드는 카메라로부터 이미지 신호를 수신하고 이를 컴퓨터와 비전 소프트웨어가 효율적으로 처리할 수 있는 형식으로 변환합니다. 고속 검사의 경우 대량의 이미지 데이터를 신속하고 안정적으로 전송해야 합니다. 캡처 카드는 안정적인 데이터 전송을 유지하고 이미지 손실을 방지하는 데 도움을 줍니다.

이미지 데이터를 전송하는 것 외에도 캡처 카드는 여러 카메라 기능을 관리할 수 있습니다. 이러한 기능에는 카메라 트리거링, 노출 제어, 통합 시간 조정, 동기화 및 셔터 제어가 포함될 수 있습니다.

다양한 캡처 카드가 서로 다른 통신 표준 및 하드웨어 인터페이스를 지원합니다. 일반적인 산업 인터페이스에는 PCI, Compact PCI, PC104 및 기타 산업 통신 플랫폼이 포함됩니다. 선택한 인터페이스는 카메라와 처리 시스템 모두와 일치하여 원활한 작동을 보장해야 합니다.

PC 플랫폼

컴퓨터는 머신 비전 시스템의 중앙 처리 장치 역할을 합니다. 이미지를 수신하고, 검사 알고리즘을 실행하며, 정보를 저장하고, 결과를 다른 장비에 전달합니다.

카메라로부터 이미지가 도착하면 컴퓨터는 데이터를 단계별로 처리합니다. 치수를 측정하거나, 특정 기능을 찾거나, 패턴을 비교하거나, 결함을 감지하거나, 바코드를 디코딩하거나, 제품 품질을 검증할 수 있습니다. 이러한 작업은 종종 생산 라인 속도를 맞추기 위해 몇 분의 1초 이내에 완료되어야 합니다.

빠른 검사와 대량의 이미지가 필요한 응용 프로그램은 일반적으로 처리 시간을 줄이기 위해 고성능 프로세서, 대용량 메모리 및 고급 컴퓨팅 하드웨어를 사용합니다.

산업 환경에서는 산업 PC가 일반적으로 사용됩니다. 이는 열악한 조건에서도 안정적으로 작동하도록 설계되었기 때문입니다. 이들은 먼지, 진동, 온도 변화, 습기 및 전기 간섭을 견딜 수 있어 지속적인 공장 운영에 적합합니다.

비전 처리 소프트웨어

비전 처리 소프트웨어는 원시 이미지 데이터를 의미있는 검사 결과로 변환하는 구성 요소입니다.

이미지를 수신한 후, 소프트웨어는 특수 알고리즘을 사용하여 이를 분석합니다. 분석은 종종 일련의 작업을 따릅니다. 먼저, 소프트웨어는 이미지를 강화하고 불필요한 노이즈를 제거합니다. 다음으로, 가장자리, 형태, 패턴, 문자 또는 색상 영역과 같은 중요한 기능을 식별합니다. 그런 다음 미리 정의된 검사 규칙에 따라 측정, 비교 또는 분류 작업을 수행합니다.

소프트웨어는 치수 측정, 객체 위치 지정, 바코드 읽기, 광학 문자 인식(OCR), 결함 감지, 패턴 매칭 및 제품 식별을 포함한 광범위한 기능을 수행할 수 있습니다.

분석이 완료되면 소프트웨어는 검사 결과를 생성합니다. 이 결과에는 합격/불합격 결정, 치수 값, 객체 좌표, 식별 코드, 결함 위치 또는 기계 제어 명령이 포함될 수 있습니다.

일부 소프트웨어 플랫폼은 고도로 전문화된 검사 작업을 위해 설계된 반면, 다른 플랫폼은 다양한 제조 및 품질 관리 응용 프로그램에 적합하도록 조정할 수 있는 유연한 도구를 제공합니다.

제어 장치(입출력, 모션 제어 및 레벨 변환 포함)

제어 장치는 머신 비전 시스템을 외부 장비에 연결하고 검사 결과를 물리적 작업으로 변환할 수 있게 해줍니다.

이미지 분석이 완료된 후 소프트웨어는 검사 데이터를 제어 장치에 보냅니다. 제어 장치는 이후 PLC, 로봇, 컨베이어, 액추에이터, 모션 컨트롤러 및 I/O 모듈과 통신합니다.

간단한 검사 시스템에서는 제어 장치가 기본적인 합격 또는 불합격 신호만을 보낼 수 있습니다. 예를 들어, 결함이 있는 제품이 감지되면 출력 신호가 프로덕션 라인에서 해당 항목을 제거하는 거부 메커니즘을 활성화할 수 있습니다.

보다 고급 시스템은 추가 제어 기능이 필요합니다. 로봇 응용 프로그램에서 비전 시스템은 객체의 정확한 위치와 방향을 계산하고 이러한 좌표를 로봇 컨트롤러에 보낼 수 있습니다. 그러면 로봇은 자신의 이동 경로를 조정하고 정확한 픽 앤 플레이스, 조립 또는 처리 작업을 수행할 수 있습니다.

제어 장치는 신호 레벨 변환을 수행할 수 있으며, 이를 통해 비전 시스템의 통신 신호가 연결된 장비와 호환되도록 보장합니다. 데이터 교환과 기계 작업을 조정함으로써 제어 장치는 제품 거부, 로봇 안내, 위치 수정, 공정 동기화, 생산 라인 제어와 같은 자동화된 응답을 가능하게 합니다.

기계 비전의 특징

기계 비전은 특히 제품을 빠르고 정확하며 일관되게 점검해야 하는 제조 환경에서 수동 검사보다 몇 가지 장점을 제공합니다. 수동 검사 동안 작업자는 부품을 지속적으로 관찰하고, 이를 품질 요구 사항과 비교하며, 자신이 보는 것을 기준으로 결정을 내려야 합니다. 생산량이 증가함에 따라 같은 수준의 주의와 일관성을 유지하는 것이 더 어려워집니다.

기계 비전은 디지털 이미징, 자동화된 분석 및 미리 정해진 검사 규칙을 사용하여 이러한 문제를 해결합니다. 시스템이 구성되면 모든 제품이 동일한 검사 프로세스를 통과하고 동일한 기준에 따라 평가됩니다. 이는 더 높은 정확도, 더 나은 일관성, 더 빠른 검사 속도, 더욱 객관적인 결과 및 낮은 장기 운영 비용으로 이어집니다.

정밀도

기계 비전의 가장 중요한 강점 중 하나는 고정밀 측정 및 검사를 수행할 수 있는 능력입니다.

많은 산업 제품에는 매우 작아서 육안으로 정확하게 평가하기 어려운 특징이 포함되어 있습니다. 예를 들면 미세한 전자 회로, 마이크로 부품, 작은 구멍, 좁은 틈, 인쇄된 표식, 납땜 접합부 및 표면 결함이 있습니다. 확대 도구를 사용하더라도 수동 검사는 종종 개인의 시각적 판단에 의존하게 되어 측정 변동을 초래할 수 있습니다.

기계 비전 시스템은 픽셀 수준에서 이미지를 분석합니다. 이미지가 캡처된 후, 소프트웨어는 특정 에지, 모서리, 패턴 또는 기준점을 식별하고 보정된 측정을 기반으로 차원을 계산합니다. 이를 통해 시스템은 거리, 직경, 각도, 위치 및 표면 특징을 높은 정확도로 측정할 수 있습니다.

전자 제품 제조, 반도체 생산, 의료 기기 조립 및 정밀 가공과 같은 응용 분야에서 기계 비전은 수동 검사만으로는 식별하기 어려운 작은 결함 및 치수 편차를 감지할 수 있습니다. 이러한 정밀도는 제품 품질을 개선하고 결함 있는 제품이 후속 생산 단계에 도달할 위험을 줄이는 데 도움이 됩니다.

반복성

기계 비전은 매번 동일한 검사 절차를 따르기 때문에 매우 일관된 검사 결과를 제공합니다.

수동 검사에서는 서로 다른 작업자가 동일한 제품을 다르게 평가할 수 있습니다. 동일한 작업자라도 집중, 작업량 또는 시청 조건의 변화로 인해 다른 시간에 다른 결론에 도달할 수 있습니다. 이러한 변동은 전체 품질 관리 일관성에 영향을 미칠 수 있습니다.

기계 비전은 미리 정의된 검사 규칙 및 측정 매개변수를 모든 제품에 적용하여 이러한 변동성을 많이 제거합니다. 각 이미지는 동일한 작업 순서에 따라 처리되며, 각 결과는 동일한 수용 기준과 비교됩니다.

예를 들어, 제품이 특정 공차 범위 내에서 구멍 직경을 요구하는 경우, 시스템은 각 검사 주기마다 동일한 방법으로 해당 특징을 측정합니다. 첫 번째 제품이든 만 번째 제품이든 평가 프로세스는 변경되지 않습니다.

이러한 높은 수준의 반복성은 제조업체가 균일한 제품 품질, 안정적인 생산 기준 및 대량 생산에서 일관된 검사 성능을 유지하는 데 도움을 줍니다.

속도

기계 비전 시스템은 수동 검사 방법보다 제품을 훨씬 빠르게 검사할 수 있습니다.

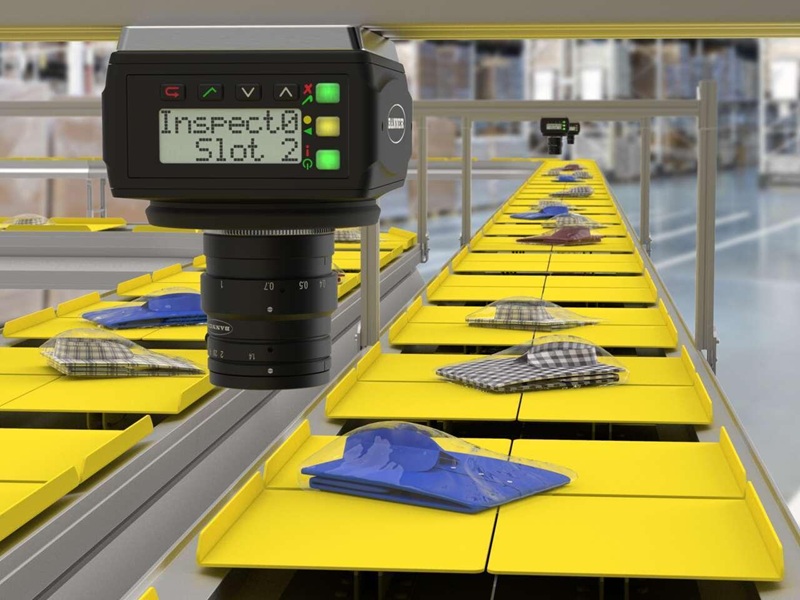

생산 환경에서는 제품이 종종 컨베이어, 인덱싱 테이블 또는 자동 조립 시스템에서 지속적으로 이동합니다. 검사는 생산 흐름을 중단하지 않고 아주 짧은 시간 내에 완료되어야 합니다. 수동 검사는 생산 속도가 증가할 때 병목 현상이 발생할 수 있으며, 특히 제한된 시간 안에 많은 제품을 점검해야 할 경우 더욱 그렇습니다.

기계 비전 시스템은 이러한 조건을 효율적으로 처리하도록 설계되었습니다. 객체가 검사 위치에 도달하면 센서가 카메라를 트리거하고, 이미지를 캡처하며, 처리 소프트웨어가 즉시 분석을 시작합니다. 측정, 결함 검사, 패턴 비교 및 의사 결정 과정은 종종 밀리초 이내에 완료될 수 있습니다.

이미지 캡처와 분석이 매우 빠르게 이루어지기 때문에 기계 비전은 검사 정확도를 유지하면서 고속으로 이동하는 제품을 실시간으로 검사할 수 있습니다. 이를 통해 제조업체는 품질 관리를 희생하지 않고 높은 생산 속도를 유지할 수 있습니다.

객관성

머신 비전은 개인적 해석이 아닌 측정 가능한 이미지 데이터를 기반으로 검査 결과를 제공합니다.

수동 검査 중에는 다양한 개인이 동일한 결함을 다르게 평가할 수 있습니다. 경험 수준, 시각 지각, 작업 압력, 조명 조건, 피로 등의 요소가 결정에 영향을 미칠 수 있습니다. 그 결과, 경계 결함은 한 검사자에게는 받아들여지고 다른 검사자에게는 거부될 수 있습니다.

머신 비전은 프로그래밍된 검査 기준을 따릅니다. 시스템은 이미지 특징을 분석하고, 측정된 값을 미리 정의된 한계와 비교하며, 확립된 규칙에 따라 결과를 생성합니다. 모든 결정은 캡처된 이미지 데이터, 수치 측정값 및 프로그래밍된 임계값에 기반합니다.

평가 프로세스가 개인의 판단에 의존하지 않기 때문에 검査 결과는 다양한 교대, 생산 배치 및 운영 조건에서 더 일관성을 유지합니다. 이러한 객관성은 품질 보증, 프로세스 제어 및 제품 추적성을 개선하는 데 도움이 됩니다.

비용 효율성

머신 비전은 전반적인 생산 효율성을 향상시키면서 장기적으로 검査 비용을 크게 줄일 수 있습니다.

수동 검査 프로세스에서는 여러 작업자가 생산 교대 동안 지속적으로 제품을 검査해야 할 수 있습니다. 의문이 드는 제품을 재검사하거나 반복 측정을 수행하기 위해 추가 인력이 필요할 수도 있습니다. 생산량이 증가함에 따라 인건비와 검査 작업량도 일반적으로 증가합니다.

자동화된 머신 비전 시스템은 최소한의 중단으로 이러한 작업을 지속적으로 수행할 수 있습니다. 설치 및 구성 후에는 동일한 검査 기준을 유지하면서 대량의 제품을 검査할 수 있습니다. 이는 반복적인 수동 검사를 줄이고 인력이 기술 전문 지식이나 프로세스 개선이 필요한 작업에 집중할 수 있게 해줍니다.

카메라, 조명, 소프트웨어 및 처리 장비에 대한 초기 투자 비용이 상대적으로 높을 수 있지만, 장기적인 이점은 종종 초기 비용을 초과합니다. 이러한 이점에는 생산성 향상, 인건비 절감, 검査 오류 감소, 불량 제품 감소, 자재 폐기물 감소 및 제조 효율성 개선이 포함됩니다.

결과적으로 머신 비전은 품질 관리 도구로만 여겨지지 않고, 비용 절감, 프로세스 최적화 및 장기적인 운영 성능을 지원하는 기술로 간주됩니다.

시각 센서의 작동 원리

시각 센서가 정보를 수집하고 분석하는 방법

시각 센서는 객체의 이미지를 캡처하고 이러한 이미지를 유용한 검査 데이터로 변환하는 장치입니다. 이는 모든 측정 및 검査 결과가 수집된 이미지의 품질에 의존하기 때문에 머신 비전 프로세스의 첫 번째 단계로 작용합니다.

산업 응용 분야에서 시각 센서는 객체의 크기, 위치, 형태, 방향, 면적, 가장자리 위치 및 무게 중심에 대한 정보를 얻는 데 사용됩니다. 이 정보는 제품이 품질 요구 사항을 충족하는지, 후속 처리를 위해 올바르게 배치되었는지, 또는 수용되거나 거부되어야 하는지를 결정하는 데 도움이 됩니다.

이 프로세스는 객체가 센서의 시야에 들어오면 시작됩니다. 전용 조명 소스 또는 주변 환경의 빛이 객체의 표면에서 반사되어 센서의 광학 시스템을 통과합니다. 광학 구성 요소는 이 반사된 빛을 이미지 센서에 집중시켜 객체의 디지털 표현을 생성합니다.

이미지 형성 및 픽셀 기반 감지

시각 센서의 핵심에는 수천 또는 수백만 개의 개별 픽셀로 구성된 이미지 센서가 있습니다. 각 픽셀은 객체의 매우 작은 영역에서 빛을 수집하고, 빛의 세기와 경우에 따라 색상에 대한 정보를 기록합니다.

이미지가 캡처되면 각 픽셀은 자신이 수신한 빛의 양에 해당하는 수치 값을 저장합니다. 밝은 영역은 더 높은 픽셀 값을 생성하고, 어두운 영역은 더 낮은 값을 생성합니다. 이 픽셀 값들은 함께 객체의 완전한 디지털 이미지를 형성합니다.

이미지에서 보이는 세부 사항의 양은 주로 센서의 해상도에 크게 의존하며, 이는 사용 가능한 픽셀 수에 의해 결정됩니다. 해상도가 높은 센서는 이미지를 더 많은 샘플링 포인트로 나누어 더 작은 특징을 더 정확하게 캡쳐하고 측정할 수 있게 합니다.

예를 들어, 인쇄 회로 기판을 검사할 때 저해상도 이미지는 구성 요소의 일반적인 윤곽만을 보여줄 수 있습니다. 고해상도 이미지는 좁은 전도체 트레이스, 작은 납땜 조인트, 미세한 정렬 마크 또는 작은 표면 결함과 같은 훨씬 더 세밀한 세부 사항을 드러낼 수 있습니다. 이러한 추가적인 세부 사항은 측정 정확도 및 결함 감지 능력을 향상시킵니다.

이미지 처리 및 특징 추출

이미지가 캡처되면 시각 센서는 이미지 데이터를 처리하기 시작합니다. 첫 번째 단계는 종종 노이즈를 줄이고, 대비를 강화하며, 배경에서 객체를 분리하여 이미지 품질을 개선하는 것입니다. 이러한 작업은 중요한 특징을 보다 선명하게 식별할 수 있도록 돕습니다.

센서는 그 다음 특정 이미지 특성을 분석합니다. 이는 가장자리를 찾아내거나, 기하학적 형태를 식별하거나, 치수를 계산하거나, 객체 방향을 결정하거나, 거리 측정 또는 목표의 중심점을 찾는 것을 포함할 수 있습니다. 이 단계에서 시스템은 원시 픽셀 정보를 의미 있는 측정 데이터로 변환합니다.

추출된 정보는 저장된 참조 이미지, 미리 정의된 기준, 허용오차 한계 또는 검사 기준과 비교됩니다. 비교 과정은 객체가 예상 요구사항과 일치하는지를 결정합니다.

예를 들어, 시스템은 라벨이 올바른 위치에 있는지, 구성요소가 제대로 정렬되어 있는지, 구멍 지름이 허용범위 내에 있는지, 표면에 가시적인 결함이 있는지를 확인할 수 있습니다. 평가 과정은 모든 검사 사이클에 대해 동일한 프로그래밍된 규칙을 따르며 일관된 결과를 보장합니다.

출력 결과 및 의사 결정

분석이 완료된 후, 시각 센서는 운영자, 기계 또는 제어 시스템에서 사용할 수 있는 검사 결과를 생성합니다.

응용 프로그램에 따라 출력에는 객체 감지 결과, 위치 좌표, 치수 측정, 방향 정보, 결함 위치, 식별 데이터 또는 합격/불합격 결정이 포함될 수 있습니다. 이러한 결과는 모니터링 시스템에 표시되거나 품질 기록을 위해 저장되거나 생산 장비에 직접 전송될 수 있습니다.

자동화된 제조 시스템에서는 출력이 즉시 사용되는 경우가 많습니다. 예를 들어, 로봇은 픽 앤 플레이스 작업을 위한 위치 좌표를 받을 수 있고, 컨베이어 시스템은 불량 제품을 거부할 수 있으며, 생산 기계는 측정 결과에 따라 작동 매개변수를 조정할 수 있습니다.

시각 센서의 주요 구성 요소

시각 센서는 이미지 데이터를 캡처, 처리 및 전송할 수 있는 컴팩트한 시스템에 여러 기술을 통합합니다. 이러한 기능을 정확하고 신뢰할 수 있게 수행하기 위해 여러 구성 요소가 검사 과정 전반에 걸쳐 함께 작동합니다.

광학 구성 요소

광학 구성 요소는 객체에서 이미지 센서로 빛을 안내하고 집중시킵니다. 이러한 구성 요소에는 렌즈, 필터, 거울 및 보호 광학 요소가 포함될 수 있습니다. 그들의 목적은 중요한 시각적 세부 사항을 보존하면서 선명하고 안정적인 이미지를 만드는 것입니다.

레이저 유닛

많은 시각 센서가 레이저 발광기를 사용하여 정밀한 빛 패턴 또는 기준선을 생성합니다. 이러한 레이저 프로젝션은 거리 측정, 객체 프로파일 감지 및 3차원 표면 정보를 생성하는 것을 쉽게 만들어 줍니다.

스캐닝 모터 및 스캐닝 메커니즘

면적 스캐닝 또는 프로파일 측정이 필요한 응용 프로그램에서는 스캐닝 모터와 스캐닝 메커니즘이 광학 구성 요소를 이동시키거나 타겟을 가로지르는 스캐닝 경로를 지시합니다. 이 제어된 움직임은 센서가 다양한 위치에서 이미지 데이터를 수집하고 객체의 완전한 표현을 구축할 수 있도록 합니다.

각도 센서

각도 센서는 스캐닝 시스템 내에서 회전 위치와 움직임을 모니터링합니다. 이들은 스캐닝 구성 요소가 검사 과정 동안 올바른 각도와 위치에서 작동하도록 함으로써 측정 정확성을 유지하는 데 도움을 줍니다.

선형 CCD 센서

많은 시각 감지 시스템이 선형 CCD(전하 결합 소자) 센서를 사용하여 이미지 정보를 한 줄씩 캡처합니다. 객체나 스캐닝 시스템이 이동함에 따라 연속적인 이미지 라인이 수집되고 결합되어 완전한 이미지를 생성합니다. 이 접근 방식은 고속 검사 및 표면 스캐닝 응용 프로그램에서 일반적으로 사용됩니다.

센서 드라이버 및 전자 제어 회로

센서 드라이버 및 제어 전자 장치는 이미지 센서, 레이저, 스캐닝 장치 및 통신 인터페이스의 작동을 조절합니다. 이들은 신호 타이밍을 관리하고, 데이터 수집을 조정하며, 연속 작동 중 안정적인 시스템 성능을 보장합니다.

기계 비전에서 시각 센서의 중요성

시각 센서는 기계 비전 시스템의 기본적인 부분으로, 모든 후속 분석 및 의사 결정 프로세스에 필요한 이미지 데이터를 제공합니다. 정확한 이미지 획득 없이는 신뢰할 수 있는 측정 및 검사가 불가능합니다.

광학 기술, 전자 회로, 이미지 센싱 장치, 스캔 메커니즘 및 처리 기능을 결합함으로써, 시각 센서는 객체에 대한 자세한 정보를 신속하고 일관되게 캡처할 수 있습니다. 이 기능은 품질 검사, 로봇 안내, 치수 측정, 객체 식별, 자동 조립 및 산업 공정 제어와 같은 응용 프로그램에 필수적입니다.

시각 센서의 구현

시각 센서는 이미징 하드웨어, 광학 구성 요소, 전자 회로 및 이미지 처리 기술을 단일 시스템으로 결합한 비접촉식 검사 장치입니다. 접촉식 측정 도구와 달리, 시각 센서는 검사되는 객체에 접촉할 필요가 없습니다. 정보는 객체 표면에서 반사된 빛을 캡처하고 분석하여 수집됩니다.

이 비접촉식 접근법은 자동화된 생산 환경에서 특히 유용합니다. 제품은 컨베이어를 따라 계속 이동하거나, 고정물에서 회전하거나, 로봇에 의해 처리되는 동안 측정 및 검사가 이루어질 수 있습니다. 물리적 접촉이 필요 없기 때문에 섬세한 표면에 흠집이 나거나 부드러운 재료가 변형되거나 생산 과정이 중단될 위험이 없습니다.

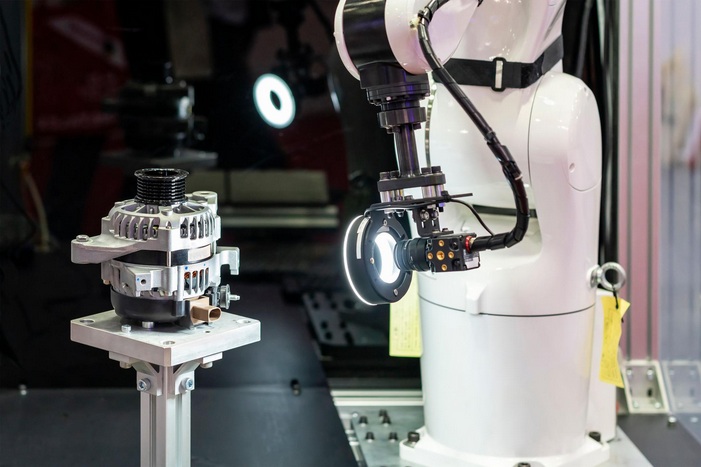

로봇 응용 프로그램에서 시각 센서는 객체의 위치를 찾고, 위치를 확인하고, 치수를 측정하고, 특징을 식별하고, 자동화된 움직임을 안내하는 데 필요한 정보를 제공합니다. 이러한 작업을 수행하기 위해 로봇 비전 시스템은 일반적으로 세 가지 주요 측정 접근 방식에 의존합니다: 밝기 이미지 처리, 이진 이미지 처리 및 거리 기반 측정.

밝기 이미지 처리: 빛의 세기를 사용하여 객체 특징 추출

밝기 이미지 처리는 기계 비전 시스템에서 가장 널리 사용되는 방법 중 하나입니다. 이 과정은 카메라가 제어된 조명 조건에서 목표 객체의 이미지를 캡처하는 것으로 시작합니다.

이미지의 각 영역은 이미지 센서에 도달하는 반사된 빛의 양에 해당하는 밝기 값을 포함합니다. 매끄러운 표면, 인쇄된 마킹, 가장자리, 구멍, 흠집 및 기타 특징들은 종종 빛을 다르게 반사하여 이미지 전반에 걸쳐 밝기 변화를 생성합니다.

이미지 획득 후, 카메라는 광학 이미지를 디지털 픽셀 데이터로 변환합니다. 각 픽셀은 수치 밝기 값을 저장하여 시스템이 이미지를 수학적으로 분석할 수 있게 합니다. 이미지 처리 소프트웨어는 이러한 값을 조사하여 중요한 시각적 특징을 식별합니다.

분석 중에 시스템은 가장자리, 코너, 직선, 곡선, 패턴, 인쇄된 문자, 표면 결함 및 객체 경계를 찾을 수 있습니다. 예를 들어, 기계 구성 요소를 검사할 때 밝기 변화는 구멍의 윤곽, 가공된 표면의 가장자리 또는 새겨진 마킹의 위치를 드러낼 수 있습니다.

그레이스케일 이미지에는 많은 양의 데이터가 포함될 수 있으므로 모든 밝기 수준을 처리하려면 상당한 컴퓨팅 리소스가 필요할 수 있습니다. 고속 산업 응용 프로그램에서는 계산 부담을 줄이고 검사 속도를 개선하기 위해 추가 처리 기술이 자주 사용됩니다.

이진 이미지 처리: 더 빠른 분석을 위한 이미지 단순화

이진 이미지 처리는 객체를 배경에서 신속하고 효율적으로 분리하는 것이 목표일 때 일반적으로 사용됩니다.

이 과정은 그레이스케일 이미지를 이진 이미지로 변환하는 것으로 시작됩니다. 이때 각 픽셀은 오직 두 가지 가능한 값 중 하나가 할당됩니다. 픽셀은 선택된 밝기 임계값에 따라 검정색 또는 흰색으로 분류됩니다. 임계값보다 밝은 영역은 하나의 값이 할당되고, 어두운 영역은 다른 값이 할당됩니다.

이 변환은 이미지를 극적으로 단순화합니다. 수백 가지 밝기 수준을 분석하는 대신, 시스템은 단지 두 개의 영역만 구분하면 됩니다. 그 결과 계산이 더 빨라지고 객체 특징을 식별하기가 더 쉬워집니다.

객체가 배경에서 분리되면 시스템은 추가 측정을 수행할 수 있습니다. 객체의 면적, 너비, 높이, 둘레, 방향, 중앙 위치 또는 기하학적 형태를 계산할 수 있습니다. 또한 객체를 세고, 존재 여부를 확인하고, 누락된 구성 요소를 감지할 수 있습니다.

예를 들어, 조립 라인에서는 이진 이미지 처리를 통해 다음 제조 단계가 시작되기 전에 부품이 올바른 위치에 있는지 신속하게 확인할 수 있습니다. 이 방법은 속도와 간단함 덕분에 대량 검사 및 자동 분류 응용 프로그램에서 널리 사용됩니다.

거리 기반 측정: 3차원에서 위치 및 형태 측정

일부 응용 프로그램은 2차원 이미지만으로는 충분하지 않습니다. 이러한 상황에서는 시스템이 객체와 센서 간의 거리를 결정하고 3차원 형태를 측정해야 합니다. 거리 기반 측정 방법은 이러한 목적을 위해 설계되었습니다.

이 과정은 센서와 객체 표면의 여러 지점 사이의 물리적 거리에 대한 정보를 수집하는 것을 포함합니다. 이 정보를 사용하여 시스템은 높이, 깊이, 윤곽, 방향 및 공간 위치를 계산할 수 있습니다.

일반적인 접근 중 하나는 삼각 측량입니다. 이 방법에서는 레이저 빔이나 구조화된 빛 패턴이 객체 표면에 투사됩니다. 반사된 빛은 카메라나 센서에 의해 다른 각도에서 관찰됩니다. 광원, 물체 및 카메라 간의 기하학적 관계를 분석함으로써 시스템은 특정 표면 지점까지의 거리를 계산합니다.

또 다른 널리 사용되는 접근법은 스테레오 비전입니다. 이 기술은 깊이를 두 개의 서로 다른 시각 각도에서 추정하는 것과 유사하게 서로 다른 위치에 배치된 두 개의 카메라를 사용합니다. 두 카메라는 동일한 객체의 이미지를 동시에 캡처합니다. 시스템은 해당 이미지 특징을 비교하고 두 시점 간의 차이에서 깊이 정보를 계산합니다.

거리 기반 측정은 시각 센서가 3차원 데이터를 생성할 수 있도록 하여 복잡한 형태를 검사하고, 객체 프로필을 측정하고, 부피를 추정하며, 정확한 객체 위치를 결정할 수 있게 합니다.

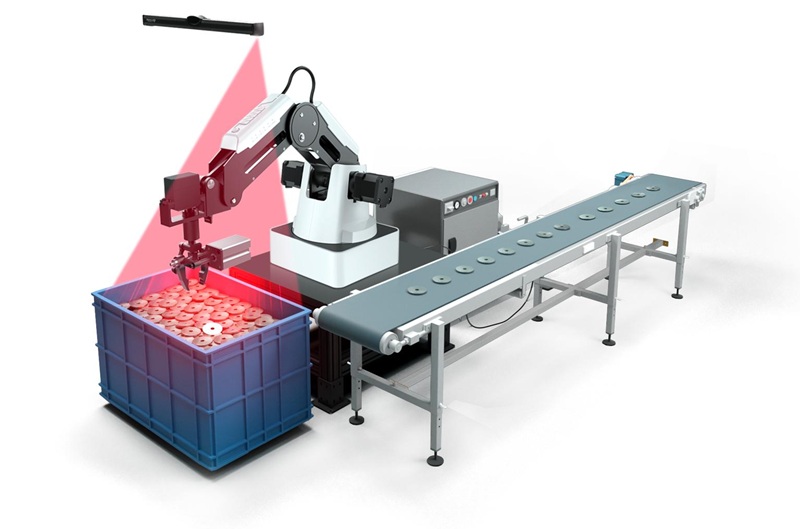

이러한 기능은 로봇 픽킹, 자동 조립, 팔레타이징, 빈 픽킹, 치수 검사 및 3D 품질 관리와 같은 응용 프로그램에서 특히 중요합니다.

객체 감지 및 로봇 안내 지원

세 가지 측정 접근 방식은 종종 단일 비전 시스템 내에서 함께 사용됩니다. 밝기 이미지는 표면 특징을 식별하는 데 사용될 수 있고, 이진 처리는 배경에서 객체를 분리할 수 있으며, 거리 측정은 3차원 위치 데이터를 제공할 수 있습니다.

이러한 기술을 결합함으로써 시각 센서는 광범위한 산업 작업을 수행할 수 있습니다. 이들은 객체를 감지하고, 치수를 측정하며, 형태를 인식하고, 움직임을 추적하고, 조립 품질을 확인하며, 객체 방향을 결정하고, 로봇 시스템에 대한 위치 정보를 제공할 수 있습니다.

결과적으로 시각 센서는 현대 자동화의 필수 구성 요소가 되었습니다. 물리적 접촉 없이 정확한 시각 정보를 수집할 수 있는 능력은 더 빠른 검사, 더 신뢰할 수 있는 측정, 개선된 공정 제어 및 다양한 제조 및 산업 응용 프로그램에서 정밀한 로봇 안내를 가능하게 합니다.

광전 센서와 시각 센서 비교

두 기술 간의 차이 이해

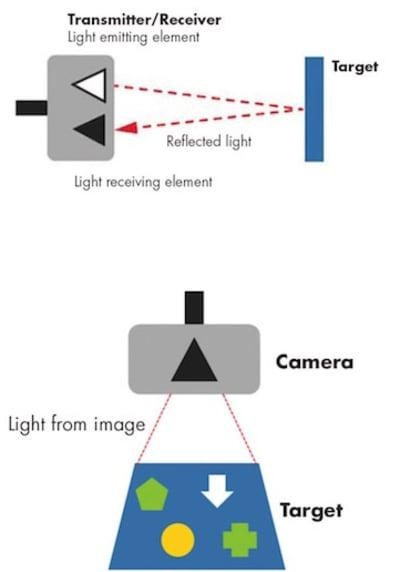

광전 센서와 시각 센서는 모두 자동화 시스템에서 객체를 감지하고 모니터링하는 데 사용되지만, 수집하고 처리할 수 있는 정보의 양에서 크게 다릅니다.

광전 센서는 주로 특정 위치에 객체가 존재하는지 여부를 판단하도록 설계되었습니다. 작동 방식은 상대적으로 간단합니다. 빛의 빔이 목표 영역으로 방출되고 센서는 그 빔이 반사되는지, 차단되는지 또는 수신되는지를 모니터링합니다. 이 신호를 바탕으로 시스템은 객체가 감지 영역에 들어왔는지 여부를 결정합니다.

이 방법은 컨베이어에서 제품 개수를 세거나 패키지의 도착을 감지하거나 구성 요소의 존재를 확인하거나 생산 공정의 다음 단계를 촉발하는 등 기본 센싱 작업에 효과적입니다. 그러나 제공되는 정보는 일반적으로 단순한 감지 결과로 제한됩니다.

시각 센서는 훨씬 더 높은 수준의 검사를 수행합니다. 단일 빛 신호에 의존하는 대신, 객체의 완전한 이미지를 캡처하고 여러 시각적 특징을 동시에 분석합니다. 이를 통해 시스템은 객체의 존재를 단순히 확인하는 것을 넘어서 세부적인 정보를 수집할 수 있습니다.

검사 능력

광전 센서와 시각 센서 간의 가장 큰 차이점은 검사 중에 추출할 수 있는 정보의 양입니다.

광전 센서는 일반적으로 객체가 존재하는지, 없는지, 또는 감지 영역 내에 위치하고 있는지를 묻는 기본적인 질문에 답할 수 있습니다. 이것은 많은 간단한 자동화 작업에는 충분하지만, 객체의 상태나 특성에 대한 정보를 제공하지 않습니다.

시각 센서는 훨씬 더 포괄적인 검사를 수행할 수 있습니다. 이미지를 캡처한 후 시스템은 동일한 검사 주기 내에서 형태, 크기, 위치, 방향, 색상, 표면 상태, 표식, 패턴, 치수 및 조립 특징을 분석할 수 있습니다.

예를 들어 컨베이어를 따라 이동하는 제품을 고려해 보십시오. 광전 센서는 제품이 검사 스테이션에 도착했음을 단지 확인할 수 있습니다. 반면, 시각 센서는 제품이 올바른 모델인지 확인하고, 치수를 검증하고, 라벨의 위치를 확인하고, 올바른 조립 여부를 확인하며, 표면 결점을 식별하고, 로봇 처리용으로 위치를 측정할 수 있습니다.

단일 이미지에서 여러 검사가 수행될 수 있기 때문에, 시각 센서는 단일 시스템 내에서 훨씬 더 많은 검사 능력을 제공합니다.

하드웨어 요구 사항 감소

전통적인 자동화 시스템에서는 일련의 검사 작업을 수행하기 위해 여러 포토일렉트릭 센서가 종종 필요했습니다.

예를 들어, 하나의 센서는 제품의 존재를 감지하고, 다른 하나는 높이를 확인하며, 세 번째는 방향을 확인하고, 추가 센서는 위치나 제품 수를 확인하기 위해 설치될 수 있습니다. 검사 요구 사항이 증가함에 따라 센서, 장착 브래킷, 케이블 및 조정 지점의 수가 종종 증가했습니다.

시각 센서는 종종 이러한 개별 장치를 많이 대체할 수 있습니다. 단일 카메라 이미지는 동시에 분석할 수 있는 방대한 양의 정보를 포함합니다. 여러 개의 개별 감지 장치를 설치하는 대신, 단일 시각 센서는 하나의 통합 시스템 내에서 여러 검사 기능을 수행할 수 있습니다.

하드웨어의 이러한 감소는 시스템 설계를 간소화하고, 배선 복잡성을 줄이며, 설치 공간을 최소화하고, 유지 보수 요구 사항을 낮출 수 있습니다.

위치 및 방향 변화에 대한 적응성

시각 센서의 가장 중요한 장점 중 하나는 객체의 위치와 방향의 변화를 처리할 수 있는 능력입니다.

많은 포토일렉트릭 센서 응용 프로그램에서, 물체는 일관된 정렬로 특정 위치를 통과해야 합니다. 물체의 위치가 센서의 감지 범위를 넘어서면 잘못된 판독값이 발생할 수 있습니다. 이 문제를 피하기 위해 제조업체는 종종 가이드 레일, 고정 장치, 위치 조정 메커니즘 또는 추가 센서를 사용하여 일관된 물체 배치를 유지합니다.

시각 센서는 단일 감지 포인트에 의존하는 대신 전체 이미지를 검사하기 때문에 더 큰 유연성을 제공합니다. 객체가 카메라의 시야 내에서 약간 움직일 때, 영상 처리 알고리즘은 종종 객체를 찾고 검사 프로세스를 계속할 수 있습니다.

예를 들어, 패키지가 예상 위치에서 약간 비틀려 도착하면, 시각 센서는 이미지 내에서 패키지를 식별하고, 실제 위치를 결정하며, 업데이트된 위치를 사용하여 필요한 측정을 수행할 수 있습니다. 이러한 기능은 정밀한 기계적 위치 지정 시스템에 대한 의존도를 줄입니다.

결과적으로, 시각 센서는 제품이 배치, 회전 또는 방향의 작은 변화와 함께 도착할 수 있는 응용 프로그램에서 특히 중요합니다.

소프트웨어 유연성 및 제품 전환

시각 센서의 또 다른 주요 장점은 소프트웨어 기반의 유연성입니다.

많은 포토일렉트릭 시스템에서 생산 요구 사항의 변경은 물리적 수정을 필요로 할 수 있습니다. 새로운 센서를 설치해야 하거나, 장착 위치를 조정해야 하거나, 감지 설정을 재조정해야 할 수 있습니다. 이러한 변화는 설정 시간과 시스템 복잡성을 증가시킬 수 있습니다.

시각 센서는 종종 소프트웨어 구성을 통해 적응할 수 있습니다. 검사 매개변수, 측정 한계, 기준 패턴 및 수용 기준은 상당한 하드웨어 변경 없이 업데이트할 수 있습니다.

예를 들어, 제조 라인은 크기, 모양, 라벨 디자인 또는 구성 요소 배열이 다른 여러 제품 모델을 생산할 수 있습니다. 센서를 교체하거나 검사 스테이션을 재설계하는 대신, 운영자는 다른 검사 프로그램을 선택하거나 새로운 제품 레시피를 로드할 수 있습니다. 그러면 시각 센서는 해당 제품에 적합한 검사 규칙을 적용합니다.

이러한 유연성 덕분에 시각 센서는 고혼합 제조, 빈번한 제품 전환, 맞춤형 생산 및 현대 자동화 제조 시스템에 적합합니다.

주요 장점 요약

포토일렉트릭 센서가 단순 감지 작업에 대해 여전히 매우 효과적이지만, 시각 센서는 훨씬 더 넓은 범위의 검사 능력을 제공합니다.

이미지를 캡처하고 분석함으로써, 시각 센서는 여러 제품 특성을 동시에 평가할 수 있어, 많은 개별 감지 장치의 필요성을 줄입니다. 그들은 객체의 위치 변화에 적응하고, 소프트웨어 설정을 통해 빠른 제품 전환을 지원하며, 단순한 존재 감지를 넘어서는 자세한 검사를 수행할 수 있습니다.

이러한 이유로, 시각 센서는 로봇 공학, 자동화 검사, 품질 관리, 포장 시스템, 조립 작업 및 유연성, 정확성 및 정보가 풍부한 검사가 필수적인 첨단 제조 환경에서 점점 더 중요한 기술이 되었습니다.

기계 비전 및 시각 센서의 응용

기계 비전과 시각 센서는 객체를 감지, 식별, 측정, 검사, 분류, 위치 지정 또는 추적해야 하는 응용 프로그램에서 사용됩니다. 이미지를 캡처하고 자동으로 분석함으로써, 이러한 시스템은 수동 방법으로 달성하기 어려운 속도와 일관성 수준으로 검사 및 측정 작업을 수행할 수 있습니다.

일반적인 프로세스는 이미지 획득으로 시작됩니다. 카메라가 대상 물체의 이미지를 캡처하고, 이미지 처리 소프트웨어가 중요한 시각 정보를 추출합니다. 그 다음 시스템은 수집된 데이터를 미리 정의된 기준이나 참고 이미지 또는 측정 기준과 비교합니다. 결과에 따라 검사 결정을 생성하거나 측정 데이터를 제공하거나 알람을 작동시키거나 로봇을 안내하거나 생산 장비를 제어할 수 있습니다.

기계 비전은 물리적 접촉 없이 작동하기 때문에 깨지기 쉬운 제품, 고속 생산 라인, 위험한 환경, 정밀 측정 작업에 적합합니다. 속도, 정확성, 반복성 및 자동화 능력의 조합으로 인해 여러 산업에서 널리 채택되었습니다.

농업

농업은 기계 비전의 성장하는 응용 분야 중 하나입니다. 현대 농업 작업은 제품 품질을 개선하고, 노동 요구를 줄이며, 데이터 기반 의사 결정을 지원하기 위해 점점 더 시각 센싱 시스템에 의존하고 있습니다.

기계 비전은 일반적으로 다음과 같은 작업에 사용됩니다:

• 과일 품질 검사

• 과일 성숙도 평가

• 작물 성장 모니터링

• 잡초 탐지

과일 등급 작업에서 제품은 컨베이어를 따라 이동하며 여러 카메라가 다양한 각도에서 이미지를 캡처합니다. 이러한 다중 뷰 검사 접근법은 시스템이 단일 검사 주기 동안 과일 표면의 더 많은 부분을 검사할 수 있게 합니다.

예를 들어, 사과 분류 시스템에서는 사과가 회전하거나 검사 스테이션을 통과할 때 카메라가 이미지를 캡처합니다. 소프트웨어는 표면 색상, 형태, 크기, 멍, 결점, 균열 및 기타 가시적 결함을 분석합니다. 미리 정의된 등급 기준에 따라 각 사과는 자동으로 적절한 품질 범주에 할당됩니다.

기계 비전은 작물 관리도 지원할 수 있습니다. 트랙터, 드론 또는 필드 모니터링 시스템에 장착된 카메라에서 수집된 이미지는 작물 성장 평가, 건강하지 않은 식물 식별, 성숙도 수준 추정 및 재배 지역 내 잡초 위치 파악에 사용될 수 있습니다.

이러한 장점에도 불구하고 농업 응용 프로그램은 독특한 과제를 제시합니다. 야외 환경은 종종 변화하는 햇빛 조건, 그림자, 날씨 변화, 복잡한 배경, 먼지 및 식물 간의 자연적인 차이를 포함합니다. 이러한 요소는 이미지 품질과 검사 정확성에 영향을 줄 수 있습니다. 결과적으로 지속적인 연구가 실제 현장 조건에서 기계 비전 시스템의 신뢰성과 강인성을 개선하는 데 계속되고 있습니다.

산업 제조

산업 제조는 기계 비전의 가장 확립되고 널리 채택된 영역 중 하나입니다.

제조 환경에서 제품은 여러 생산 단계를 거치며 품질과 일관성을 보장하기 위해 반복적으로 검사해야 합니다. 제품이 작거나 생산 속도가 빠르거나 검사 기준이 복잡해지면 수동 검사가 어려워질 수 있습니다. 기계 비전은 생산 과정 전반에 걸쳐 검사를 자동으로 일관되게 수행함으로써 이러한 문제를 해결합니다.

기계 비전은 다음과 같은 작업에 널리 사용됩니다:

• 제품 식별

• 라벨 검사

• PCB 결함 탐지

• 포장 검사

• 자동차 부품 검사

• 반도체 검사

• 식품 생산 모니터링

제품 식별을 위해 시스템은 바코드, QR 코드, 일련 번호 및 인쇄된 문자를 읽어 제품 정보를 확인할 수 있습니다. 라벨 검사 중에는 카메라가 라벨의 존재 여부, 올바른 위치, 그리고 제대로 인쇄되었는지 확인합니다.

인쇄 회로 기판(PCB) 제조에서 기계 비전은 납땜 접합부, 부품 위치, 도체 경로 및 조립 정확성을 검사합니다. 수동 검사로 식별하기 어려운 작은 결함도 자동화된 이미지 분석을 통해 빠르게 감지할 수 있습니다.

포장 응용 프로그램에서는 기계 비전을 사용하여 포장 무결성을 확인하고, 제품 수량을 확인하고, 봉인을 검사하며, 충진 수준을 확인하고, 포장 정보가 올바른지 확인합니다. 자동차 및 반도체 제조에서 기계 비전은 엄격한 품질 기준을 유지하기 위해 매우 정밀한 치수 측정 및 결함 검사를 수행합니다.

식품 생산 환경에서 시각 센서는 제품 외관, 색상 일관성, 크기, 형태 및 포장 품질을 모니터링하면서 고속 생산 작업을 지원합니다.

이러한 능력은 품질 관리, 생산 효율성, 추적 가능성, 프로세스 일관성 및 제조 유연성을 향상하는 데 기여합니다.

광물 처리

기계 비전은 광물 처리 및 플로타시온 모니터링에서도 사용되며, 여기서 시각 정보는 프로세스 성능에 대한 귀중한 통찰력을 제공합니다.

플로타시온 시스템에서 기포는 광물 분리 탱크의 표면에 형성됩니다. 이러한 기포의 크기, 형태, 색상, 밀도 및 움직임은 종종 분리 과정의 효과성을 반영합니다.

카메라는 플로타시온 표면의 이미지를 지속적으로 촬영하고, 이미지 처리 소프트웨어가 기포 특성을 분석합니다. 수집된 데이터는 운영자가 프로세스 상태를 평가하고 조정이 필요한지 판단하는 데 도움을 줍니다.

기포 구조, 색상 분포, 표면 질감 및 움직임 패턴을 모니터링함으로써 기계 비전 시스템은 더 나은 프로세스 제어를 지원하고, 광물 회수율을 향상시키며, 운영 효율성을 높일 수 있습니다.

교통 및 보안

기계 비전은 현대의 교통 및 보안 시스템에서 중요한 역할을 합니다.

지능형 교통 시스템(ITS)에서는 카메라가 도로, 교차로, 톨게이트 및 교통 차선을 지속적으로 모니터링합니다. 캡처된 이미지는 차량 식별, 교통 흐름 카운트, 차선 위반 감지, 번호판 인식 및 도로 상태 모니터링을 위해 분석됩니다.

시각 감지 기술은 보안 및 감시 시스템에서도 광범위하게 사용됩니다. 카메라는 보호 구역을 모니터링하고, 출입 통제, 경계 모니터링, 물체 추적 및 사건 탐지와 같은 활동을 위한 이미지 데이터를 제공합니다.

대량의 시각 정보를 자동으로 처리함으로써 기계 비전은 운영 효율성을 향상시키고 변화하는 조건에 더 빠르게 대응할 수 있도록 지원합니다.

의료 이미징

의료 이미징은 기계 비전 기술의 또 다른 중요한 응용 분야입니다.

현대의 의료 시스템은 신중한 분석이 필요한 대량의 의료 이미지를 생성합니다. 기계 비전은 이미지를 향상하고, 중요한 구조를 식별하며, 진단 평가를 지원함으로써 의료 전문가를 돕습니다.

기계 비전 기술은 다음에 일반적으로 적용됩니다:

• X선 이미지

• 자기 공명 이미징(MRI) 스캔

• 전산화 단층 촬영(CT) 이미지

분석 과정은 종종 해부학적 구조를 감지하고, 치수를 측정하며, 이상을 강조하고, 이미지 특징을 알려진 의료 패턴과 비교하는 것을 포함합니다. 이러한 도구는 이미지 해석의 효율성을 향상시키고 더 정확한 임상 평가를 지원합니다.

의료 이미징 기술이 계속 발전함에 따라, 기계 비전은 진단 지원, 치료 계획 및 의료 연구에서 점점 더 중요해지고 있습니다.

과학 연구

과학 연구는 종종 수동 방법으로 효율적으로 평가하기에는 너무 작거나, 너무 많은 수 또는 너무 복잡한 물체의 관찰 및 분석을 요구합니다. 기계 비전은 연구자에게 이미지 수집, 측정 및 분류를 위한 자동화된 도구를 제공합니다.

응용 분야는 다음과 같습니다:

• 재료 분석

• 생물학적 분석

• 화학적 분석

• 생명 과학 연구

• 혈구 수 카운트 및 분류

• 염색체 분석

• 암세포 식별

생물학 실험실에서 기계 비전 시스템은 미세 이미지를 캡처하고 특정 세포 유형을 자동으로 식별할 수 있습니다. 혈액 분석 중 시스템은 세포를 세고, 세포 특성을 측정하며, 다양한 세포 범주를 분류할 수 있습니다. 유전 및 의료 연구에서 이미지 처리 기술은 염색체 분석 및 비정상 세포 구조 식별을 지원합니다.

연구자들은 기계 비전을 사용하여 재료 표면을 분석하고, 화학 반응을 관찰하며, 실험에서 정량 데이터를 수집합니다. 자동화된 이미지 분석은 측정의 일관성을 향상시키고 대량의 데이터 세트를 더 효율적으로 처리할 수 있게 합니다.

여러 산업 분야에서의 이점

기계 비전의 다양한 응용은 산업 및 비산업 환경 모두에서 그 가치를 보여줍니다.

이미지 수집, 자동화된 분석, 측정, 패턴 인식 및 의사 결정 기능을 결합함으로써 기계 비전 시스템은 시각 정보를 실행 가능한 데이터로 변환할 수 있습니다. 이 기능은 보다 효과적인 검사, 모니터링 및 제어 프로세스를 지원합니다.

농업, 제조, 광물 처리, 교통, 보안, 의료 또는 과학 연구에서 사용되든, 기계 비전은 정확성, 효율성, 일관성, 생산성 및 의사 결정 품질을 향상시키는 데 도움을 줍니다. 이러한 이점으로 인해 기계 비전과 수동 센서는 현대의 자동화 및 지능형 시스템에서 필수 기술이 되었습니다.

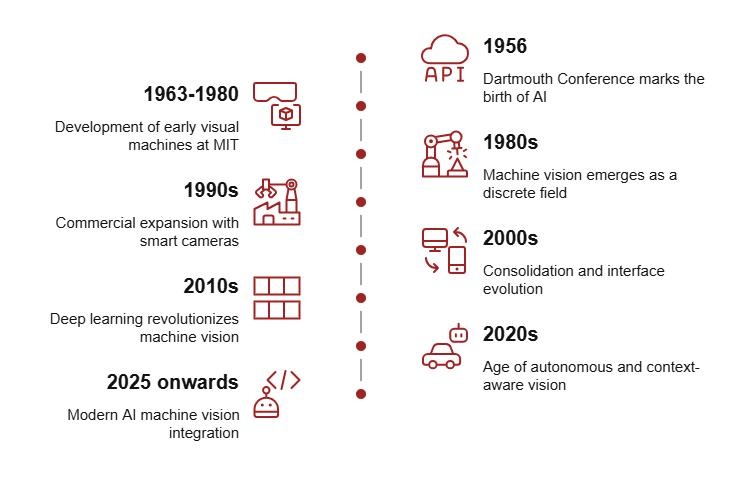

시각 센서의 발전 역사 및 진화

시각 센서 기술의 초기 개발

시각 센서 기술은 1950년대 후반에 전자공학, 이미징 장치 및 컴퓨터 시스템의 발전으로 자동화 검사 및 기계 인식을 위한 새로운 가능성이 열리면서 등장하기 시작했습니다. 연구자들은 기계가 주변 환경에서 시각 정보를 수집하고 그 정보를 사용하여 자동화 작업을 지원할 수 있는 방법을 찾고자 했습니다.

초기 시각 시스템은 상대적으로 간단했고 사용 가능한 카메라, 처리 하드웨어 및 저장 장치의 능력에 의해 제한되었습니다. 이미지 획득은 느렸고, 컴퓨팅 자원은 부족했으며, 기본적인 이미지 분석 기능만 수행할 수 있었습니다. 이러한 한계에도 불구하고 이러한 초기 발전은 현대 기계 비전 기술의 기초를 확립했습니다.

컴퓨터의 성능이 향상되고 이미지 센서 기술이 개선됨에 따라 시각 센서는 점차 연구실 연구 프로젝트에서 실용적인 산업 도구로 전환되었습니다.

로봇 비전 연구의 출현

1960년대 동안, 연구 노력은 로봇 비전으로 확장되어 기계가 주변 환경 내에서 물체를 인식하고 상호작용할 수 있도록 하는 데 초점을 맞추었습니다. 초기 연구는 일반적으로 간단한 형태와 예측 가능한 위치를 가진 물체가 있는 통제된 실내 환경을 포함했습니다.

연구자들은 가장자리를 감지하고, 기하학적 형태를 식별하고, 배경에서 물체를 분리하고, 이미지 내에서 물체의 위치를 결정하는 기술을 개발했습니다. 이러한 연구는 이미지 분할, 특징 추출, 물체 인식 및 패턴 분석을 포함하여 현대 기계 비전의 기초가 되는 많은 개념을 도입했습니다.

컴퓨팅의 한계가 시스템의 능력을 제한했지만, 이 시기는 기계 기반의 시각 인식의 시작을 알렸고 미래 자동화 기술의 토대를 제공했습니다.

산업 응용 분야로의 확장

1970년대까지 전자공학 및 컴퓨팅 기술의 발전으로 시각 센서는 산업용으로 점점 더 실용적이게 되었습니다. 제조업체들은 반복적이고 노동 집약적이거나 수동 검사로 일관되게 수행하기 어려운 검사 및 측정 작업을 위해 기계 비전 시스템을 채택하기 시작했습니다.

가장 초기의 산업 응용 사례는 다음과 같습니다:

• 집적 회로 제조

• 정밀 전자 조립

• 음료 포장 검사

• 자동화 품질 관리 시스템

반도체 생산에서 시각 시스템은 미세 회로 패턴을 검사하고 제조 결함을 식별하는 데 사용되었습니다. 전자 조립 작업에서는 구성 요소의 배치와 정렬을 검증했습니다. 포장 시스템은 기계 비전을 사용하여 라벨, 충진 수준, 밀폐 및 포장 무결성을 검사했습니다. 이러한 응용 프로그램은 시각 센서가 제품 품질과 생산 효율성을 모두 개선할 수 있는 능력을 보여주었습니다.

발전을 가속화한 기술적 진보

시각 센서의 개발은 여러 과학 및 공학 분야의 발전에 의해 가속화되었습니다.

디지털 이미지 처리의 발전은 이미지 강화, 잡음 감소 및 특징 추출 기술을 개선했습니다. 패턴 인식에 대한 연구는 시스템이 물체, 기호 및 반복적인 시각적 특징을 더 높은 정확도로 식별할 수 있도록 했습니다. 컴퓨터 그래픽의 발전은 보다 효과적인 이미지 표현 및 분석을 지원했습니다.

인간 시각 인식을 연구한 것도 이미지 해석 방법에 영향을 미쳤으며, 지능형 컴퓨팅 기술의 발전은 물체 분류, 패턴 인식 및 자동화된 의사 결정 기능을 개선했습니다.

이러한 발전은 기계 비전 시스템이 단순한 검사를 넘어 로봇 유도, 결함 분류, 물체 추적, 치수 측정 및 프로세스 제어와 같은 더 고급 작업을 수행할 수 있도록 했습니다.

이미징 장치의 발전

시각 센서의 발전은 이미지 센싱 기술의 개선과 밀접하게 연결되어 있습니다.

초기 기계 비전 시스템은 이미지 획득을 위해 카메라 튜브 기술에 의존했습니다. 이러한 장치는 기본적인 시각 검사를 가능하게 했으나, 종종 낮은 이미지 품질, 큰 물리적 크기, 낮은 안정성 및 더 많은 유지 관리 요구 사항으로 어려움을 겪었습니다.

CCD(Charge-Coupled Device) 센서의 도입은 주요 기술 혁신을 나타냈습니다. CCD 센서는 개선된 이미지 품질, 높은 빛 감도, 더 나은 신뢰성 및 더 일관된 성능을 제공했습니다. 이러한 이점은 기계 비전 시스템의 정확성과 효율성을 크게 향상시켰습니다.

CCD 기술의 채택은 광범위한 산업에서 보다 정밀한 검사, 측정 및 자동화 응용 프로그램을 가능하게 했습니다.

현대 시각 센서 기술

현대 시각 센서는 이전 시스템의 기능을 훨씬 초월하는 능력을 제공합니다. 센서 설계, 처리 하드웨어, 통신 기술 및 이미지 처리 알고리즘의 발전으로 성능과 기능이 크게 향상되었습니다.

현재 시스템은 고해상도 이미지를 캡처하고, 대량의 이미지 데이터를 실시간으로 처리하며, 불과 몇 초의 분수 내에 복잡한 분석을 수행할 수 있습니다. 자동 초점 조정, 고속 이미지 캡처, 3차원 이미징, 객체 인식 및 고급 측정 기능과 같은 기능이 이제 널리 활용되고 있습니다.

로봇 공학과 산업 자동화가 지속적으로 발전함에 따라, 시각 센서는 검사, 측정, 로봇 안내, 공정 모니터링 및 자동화된 의사 결정을 위한 필수 도구가 되었습니다. 오늘날 이들은 제조, 전자 제품 생산, 자동차 조립, 물류, 반도체 제조, 의료 기기 생산 및 기타 첨단 산업 응용 분야에서 중요한 역할을 하고 있습니다.

결론

머신 비전은 수동 비주얼 검사를 자동화된 이미지 분석으로 대체하여 생산 정확도, 속도 및 일관성을 향상시킵니다. 성능은 적절한 조명, 카메라 선택, 이미지 처리, 보정 및 시스템 통합에 달려 있습니다. 제조 및 자동화가 계속 발전함에 따라, 머신 비전은 품질 관리, 결함 탐지, 측정, 분류 및 로봇 안내에 필수적입니다.

자주 묻는 질문 [FAQ]

1. 왜 조명이 머신 비전 시스템 성능에서 가장 중요한 요소로 여겨지나요?

조명은 카메라가 캡처한 이미지의 품질에 직접적인 영향을 미칩니다. 객체가 적절하게 조명되지 않으면 고해상도 카메라도 결함, 가장자리, 마킹 또는 치수 특성을 감지하는 데 어려움을 겪을 수 있습니다. 좋은 조명은 대비를 향상시키고, 그림자와 반사를 줄이며, 검사가 필요한 중요한 특성을 강조합니다. 많은 머신 비전 응용 프로그램에서 조명 설정을 개선하는 것이 카메라 자체를 업그레이드하는 것보다 검사 정확도에 더 큰 영향을 미칠 수 있습니다.

2. 머신 비전 시스템은 어떻게 수동 검사보다 더 일관된 검사 결과를 얻나요?

머신 비전 시스템은 동일한 프로그래밍된 검사 규칙, 측정 방법 및 수용 기준을 사용하여 모든 제품을 평가합니다. 인간 검사자와 달리, 이들은 피로, 집중 변화, 조명 조건 또는 주관적 판단의 영향을 받지 않습니다. 각 이미지는 동일한 알고리즘을 사용하여 분석되며, 이로 인해 시스템은 수천 개의 검사 순환에 걸쳐 매우 반복 가능한 결과를 생성할 수 있습니다. 이러한 일관성은 제조업체가 안정적인 품질 기준을 유지하고 검사 변동성을 줄이는 데 도움을 줍니다.

3. 왜 시각 센서가 현대 자동화 시스템에서 기존의 광전 센서보다 더 유연한가요?

광전 센서는 일반적으로 특정 위치에서 객체의 존재 여부를 감지하도록 설계됩니다. 시각 센서는 전체 이미지를 캡처하고 여러 특성을 동시에 분석하여 훨씬 더 나아갑니다. 단일 시각 센서는 단일 검사 주기 동안 크기, 모양, 위치, 방향, 색상, 마킹 및 표면 상태를 검사할 수 있습니다. 또한 검사 기준은 하드웨어 변경이 아니라 소프트웨어 업데이트를 통해 수정할 수 있는 경우가 많아, 시각 센서는 제품 변형 및 제조 변화에 매우 적응할 수 있습니다.

4. 머신 비전은 로봇 안내 및 자동화된 제조 운영을 어떻게 지원하나요?

머신 비전은 로봇에게 객체의 위치, 방향, 치수 및 위치에 대한 정확한 정보를 제공합니다. 이미지를 캡처하고 처리한 후, 비전 시스템은 좌표를 계산하고 이 정보를 로봇 컨트롤러에 전송합니다. 로봇은 그런 다음 피킹-플레이스 작업, 조립, 분류, 포장 또는 품질 검사를 수행하기 위해 움직임을 조정할 수 있습니다. 이 기능은 자동화 시스템이 다양한 위치나 방향으로 도착할 수 있는 제품을 고도의 정확도와 효율성을 유지하며 처리할 수 있게 합니다.

5. 왜 머신 비전이 제조, 농업, 헬스케어 및 운송과 같은 산업에서 점점 더 중요해지고 있나요?

머신 비전은 이미지 획득, 자동 분석, 측정 및 의사 결정을 단일 기술 플랫폼으로 통합합니다. 제조에서는 품질 관리 및 생산 효율성을 향상시킵니다. 농업에서는 작물 모니터링 및 제품 분류를 지원합니다. 헬스케어에서는 의료 영상 분석 및 진단 지원을 돕습니다. 운송에서는 교통 모니터링 및 번호판 인식을 가능하게 합니다. 머신 비전은 대량의 시각 정보를 빠르고 정확하며 일관되게 처리할 수 있기 때문에 많은 산업에서 자동화, 검사, 모니터링 및 지능형 의사 결정을 위한 핵심 기술이 되었습니다.
