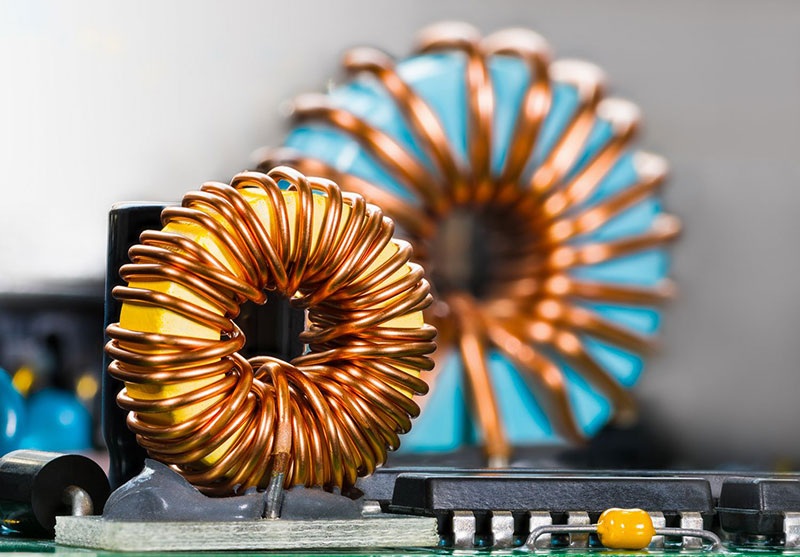

인덕터 설명: 유형, 작동 원리, 공식 및 응용 프로그램

인덕터는 자기장에 에너지를 저장하고 전류의 급격한 변화를 저항하는 수동 전자 부품입니다. 이들은 전원 공급 장치, 필터, 변환기, RF 회로 및 신호 처리 시스템에서 널리 사용됩니다. 이 기사는 인덕터의 작동 방식, 커패시터와의 차이점, 기호, 공식, 유형, 회로 동작 및 실제 응용 프로그램에 대해 설명합니다.

카탈로그

인덕터란 무엇인가?

인덕터는 일반적으로 도체 와이어를 코일 모양으로 감아 만든 기본 전자 부품입니다. 회로 기판에서 저항기와 유사하게 보일 수 있지만 작동 방식은 전혀 다릅니다.

인덕터의 작동 방식

전류가 코일을 통해 흐를 때, 전류는 단순히 와이어를 지나지 않습니다. 전류가 코일의 각 회전을 통해 이동함에 따라 도체 주위에 자기장을 생성합니다. 개별 회전에서 생성된 자기장들이 합쳐져 코일 주위에 집중되며, 더 강한 전체 자기 효과를 만들어냅니다.

자기장에 에너지를 생성하고 저장할 수 있는 이 능력 덕분에 이 부품은 인덕턴스라는 특성을 갖습니다. 이 특성 덕분에 인덕터는 전류 흐름의 급격한 변화에 자연스럽게 저항합니다. 예를 들어, 전류가 갑자기 증가하거나 감소하려 할 때, 코일 주위의 자기장이 변화하고 그 변화를 저항하는 효과를 생성합니다. 그 결과, 전류는 즉시 변화하기보다는 좀 더 점진적으로 변화하는 경향이 있습니다.

인덕터가 중요한 이유

급격한 전류 변화에 저항하는 능력은 인덕터를 많은 전자 시스템에서 가치 있게 만듭니다. 전원 공급 장치에서 에너지 흐름을 조절하는 데 도움을 주며, 필터 회로에서 원하지 않는 전기 노이즈를 줄이는데, 신호 처리 회로에서 전기 신호를 형성하고 제어하는 데 도움이 됩니다.

인덕터 대 커패시터

인덕터와 커패시터는 모두 전자 회로에서 사용되는 에너지 저장 부품이지만, 서로 다른 형태로 에너지를 저장하고 전기적 변화에 다르게 반응합니다. 커패시터는 전도성 판 사이에 형성된 전기장에서 에너지를 저장하는 반면, 인덕터는 전류가 흐를 때 코일 주변에 생성된 자기장에서 에너지를 저장합니다. 두 부품 모두 임시로 에너지를 저장하고 방출할 수 있지만, 회로에서의 동작 방식은 근본적으로 다릅니다.

전기적 변화에 대한 반응

인덕터와 커패시터의 주요 차이는 각 부품이 저항하는 것에 있습니다. 커패시터는 전압의 급격한 변화에 저항하고, 인덕터는 전류의 급격한 변화에 저항합니다.

커패시터에 전압이 가해지면, 전하가 판에 축적되어 에너지를 저장하는 전기장이 생성됩니다. 회로 전압이 급격히 상승하거나 하락하면, 커패시터는 전하를 흡수하거나 방출하여 전압 변화를 늦춥니다. 이러한 동작은 커패시터가 전압 평활화, 노이즈 필터링 및 전원 공급 안정화에 유용합니다.

저장된 에너지가 방출되는 방식

인덕터는 전압이 아니라 전류의 변화에 반응하기 때문에 다르게 작동합니다. 전류가 코일을 통과할 때, 권선 주위에 자기장이 형성되고 에너지를 저장합니다. 전류가 급격히 증가하거나 감소하려고 하면, 변화하는 자기장이 변화를 반대하는 전압을 생성합니다. 이 효과는 급격한 전류 변화를 제한하고 더 부드러운 전류 흐름을 유지하는 데 도움이 됩니다. 결과적으로 인덕터는 전력 변환기, 필터 및 에너지 저장 시스템에서 일반적으로 사용됩니다.

저장된 에너지가 방출될 때 차이점도 분명해집니다. 커패시터에서는 저장된 전하가 전기장이 붕괴되면서 판에서 흐르며 저장된 에너지를 회로로 다시 방출합니다. 인덕터에서는 전류가 감소함에 따라 붕괴되는 자기장이 코일에 전압을 생성합니다. 이 유도 전압의 극성은 원래 전류를 형성했던 전압과 반대 방향으로 되어, 인덕터가 전류 흐름의 감소를 반대하도록 합니다.

주요 차이점 한눈에 보기

특성	커패시터	인덕터
에너지 저장 방법	전기장	자기장
주요 반응	전압 변화에 반응	전류 변화에 반응
반대	급격한 전압 변화	급격한 전류 변화
에너지 방출	저장된 전하의 방전을 통해	자기장의 붕괴를 통해
일반적인 응용	필터링, 전압 평활화, 디커플링	전력 변환, 필터링, 에너지 저장

가장 중요한 차이점은 커패시터는 갑작스러운 전압 변화에 저항하는 반면 인덕터는 갑작스러운 전류 변화에 저항한다는 것입니다. 커패시터는 전기장에 에너지를 저장하고, 인덕터는 자기장에 에너지를 저장합니다. 이러한 기본 특성은 각 구성 요소가 어떻게 작동하는지를 결정하며, 왜 둘 다 현대 전자 회로에서 중요한 역할을 하는지를 설명합니다.

인덕터 기호

회로도는 전자 구성 요소를 간단하고 읽기 쉬운 형태로 표현하기 위해 기호를 사용합니다. 실제 물리적 부품을 그리는 대신 엔지니어는 구성 요소의 기능을 보여주면서 도식을 명확하고 정리된 상태로 유지하는 표준화된 기호를 사용합니다. 인덕터 기호는 구성 요소의 가장 잘 알려진 특징인 코일 모양의 권선을 닮도록 설계되었습니다.

기본 인덕터 기호

표준 인덕터 기호는 곡선 루프나 아크가 일렬로 연결된 형태로 그려집니다. 이 루프는 코일을 형성하기 위해 함께 감겨 있는 와이어의 회전을 나타냅니다. 기호는 실제 구성 요소보다 훨씬 간단하지만, 장치가 권선을 통해 흐르는 전류에 의해 생성된 자기장을 통해 에너지를 저장한다는 것을 빠르게 시각적으로 나타냅니다.

회로도를 읽을 때 이 코일 모양의 기호를 보면 구성 요소가 인덕터임을 즉시 인식할 수 있습니다. 기호에 표시된 루프의 수는 일반적으로 상징적이며 실제 장치 내부에 있는 와이어 회전 수를 나타내지 않습니다.

자기 코어가 있는 인덕터 기호

일부 인덕터는 코일 내부 또는 주위에 자기 코어가 배치되어 있습니다. 이러한 구조를 보여주기 위해 회로 기호에는 종종 코일 기호 옆에 위치한 두 개의 평행선이 포함됩니다. 이 선은 권선이 공기 코어가 아니며 자기 재료가 존재함을 나타냅니다.

자기 코어는 전류가 코일을 통해 흐를 때 생성되는 자기장을 집중시키고 강화하는 데 도움이 됩니다. 자기장이 더 집중되기 때문에 인덕터는 와이어 회전 수의 큰 증가 없이도 더 높은 인덕턴스 값을 달성할 수 있습니다. 결과적으로 사용된 코어의 유형은 구성 요소의 전기적 특성과 성능에 직접적인 영향을 미칩니다.

코어 기호의 중요성

평행선의 존재 또는 부재는 인덕터의 구조와 회로에서의 동작 방식에 대한 중요한 정보를 제공합니다. 공기 코어 인덕터는 일반적으로 코일 기호만 사용하여 표시되며, 코어형 인덕터는 추가적인 평행선을 포함합니다. 이 시각적 구별은 엔지니어가 구성 요소 유형을 신속하게 식별하고 도식을 검토할 때 예상되는 자기장 강도, 인덕턴스 특성 및 회로 성능을 이해하는 데 도움이 됩니다.

인덕터 작동 원리

자기장이 생성되는 방법

인덕터의 작동은 간단한 전기 원리를 기반으로 합니다: 전류가 도체를 흐를 때마다 그 도체 주위에 자기장이 형성됩니다. 전류가 단일 직선 와이어를 흐를 경우, 생성되는 자기장은 상대적으로 약하고 더 넓은 영역에 퍼집니다.

이 자석 효과를 더욱 강하게 만들기 위해, 와이어는 코일 형태로 감겨집니다. 와이어가 한 바퀴씩 감길 때마다, 각 루프에서 생성된 자기장이 인접한 루프에서 생성된 자기장과 겹칩니다. 이러한 자기장은 서로를 보강하여 코일 주변에 더 강하고 집중된 자기장을 생성합니다. 이 코일 형태의 배열은 일반적으로 솔레노이드라고 불립니다.

전압이 인가될 때 발생하는 일

전압 공급원이 인덕터에 연결되면 전류는 즉시 최대값으로 뛰어오르지 않습니다. 대신, 전류는 감김 부분을 통해 흐르기 시작하고 점진적으로 증가합니다. 동시에, 코일 주변에 자기장이 형성되기 시작합니다.

전류가 계속 증가함에 따라 자기장도 더욱 강해집니다. 이 성장하는 자기장은 에너지를 저장하고 전류 증가 동안 지속적으로 변화합니다. 변화하는 자기장은 같은 코일 내에서 유도 전압을 생성합니다. 렌츠의 법칙에 따르면, 이 유도 전압의 방향은 항상 그것을 생성한 변화에 반대하는 방향입니다.

그 결과, 전류가 증가하려고 할 때 유도 전압은 그 증가에 반대하여 작용합니다. 이 반대 효과는 전압이 인덕터에 걸려 있더라도 전류가 얼마나 빨리 증가할 수 있는지를 제한합니다.

전류가 점진적으로 변화하는 이유

전류가 감소할 때도 동일한 원리가 적용됩니다. 전류가 떨어지기 시작하면 코일을 둘러싼 자기장이 무너지기 시작합니다. 무너지는 자기장은 다시 유도 전압을 생성하지만, 이번에는 기존의 전류 흐름을 유지하기 위해 작용합니다.

인덕터는 지속적으로 전류의 급격한 변화를 반대하는 전압을 생성하기 때문에, 코일을 통한 전류는 즉시 증가하거나 감소할 수 없습니다. 대신, 시간에 따라 부드럽고 점진적인 방식으로 변화합니다. 유도율이 클수록 갑작스러운 전류 변화에 대한 반대가 더 커집니다.

이 동작이 유용한 이유

급격한 전류 변화를 저항할 수 있는 능력이 인덕터를 많은 전자 시스템에서 가치 있게 만듭니다. 급격한 전류 변동을 늦춤으로써 인덕터는 전기 에너지의 보다 안정적이고 제어된 흐름을 만드는 데 도움을 줍니다.

이러한 이유로 인덕터는 전류 평활화에 널리 사용됩니다. 여기서 인덕터는 급격한 전류 변화를 줄이고, 필터링에서는 원하지 않는 전기 잡음을 제거하는 데 도움을 줍니다. 인덕터는 또한 에너지를 저장하고 필요한 경우 방출하여 자기장에서 에너지를 일시적으로 저장하는 데 사용됩니다. 전력 전자기기 및 제어 회로에서 인덕터는 전류 흐름을 조절하고 제어하는 중요한 역할을 하여 회로가 보다 효율적이고 신뢰성 있게 작동하도록 돕습니다.

인덕터 측정하기

인덕터의 성능은 그 인덕턴스에 의해 설명됩니다. 이는 구성 요소가 전류 변화에 얼마나 강하게 반대하는지를 나타냅니다. 인덕터는 자기장을 생성하여 작동하지만, 자기장을 직접 측정하는 것은 일반적으로 실용적이지 않습니다. 자기장의 세기는 코일을 흐르는 전류의 양에 따라 달라지므로, 회로 조건이 변함에 따라 자기장도 지속적으로 변할 수 있습니다.

이러한 이유로 엔지니어들은 일반적으로 자기장 대신 전기적 거동을 관찰하여 인덕터를 평가합니다. 가장 유용한 특성은 코일을 통해 흐르는 전류가 변할 때 생성되는 전압입니다. 이 관계는 인덕턴스를 정의하는 일관되고 실용적인 방법을 제공합니다.

전압과 전류의 관계

인덕터를 흐르는 전류가 증가하거나 감소할 때 코일 주변의 변화하는 자기장이 전압을 생성합니다. 전류 변화가 빨라질수록 생성된 전압이 커집니다. 이 관계는 다음과 같은 방정식으로 표현됩니다:

여기서:

V = 인덕터에 걸리는 전압

L = 인덕턴스

I = 전류

t = 시간

dI/dt = 시간에 대한 전류 변화율

이 방정식은 인덕터에 걸리는 전압이 두 가지 요소에 달려 있음을 보여줍니다: 인덕턴스 값과 전류 변화율. 전류가 느리게 변화하면 발생하는 전압은 상대적으로 작습니다. 전류가 빠르게 변화하면 발생하는 전압은 훨씬 더 커집니다.

인덕턴스 단위

인덕턴스는 헨리(H)로 측정됩니다. 이 단위는 전자기 유도 연구에 크게 기여한 과학자 조셉 헨리의 이름을 따서 명명되었습니다.

1 헨리의 값은 상대적으로 큰 양의 인덕턴스를 나타냅니다. 이로 인해 전자 장비에서 사용되는 대부분의 인덕터는 더 작은 단위를 사용하여 명세됩니다.

일반적인 인덕턴스 단위는 다음과 같습니다:

밀리헨리(mH) = 헨리의 천분의 일 (0.001 H)

마이크로헨리(µH) = 헨리의 백만분의 일 (0.000001 H)

나노헨리(nH) = 헨리의 십억분의 일 (0.000000001 H)

소신호 및 고주파 회로는 종종 나노헤리( nH) 또는 마이크로헤리( µH)로 평가된 인덕터를 사용하며, 더 큰 전력 관련 응용 프로그램에서는 밀리헤리(mH) 또는 그 이상의 값을 사용할 수 있습니다.

코일 인덕턴스 추정

코일의 인덕턴스는 물리적 구조에 영향을 받습니다. 와이어 턴 수, 코일의 크기, 코어 재료 및 전체 코일 길이와 같은 요소는 모두 최종 인덕턴스 값에 영향을 미칩니다.

간단한 코일의 경우, 다음 공식을 사용하여 인덕턴스를 추정할 수 있습니다:

여기서:

• L = 인덕턴스

• μ = 코어 재료의 투자율

• n = 코일의 턴 수

• a = 코일의 단면적

• l = 코일의 길이

인덕턴스에 영향을 미치는 요소

방정식의 각 요소는 인덕턴스 값에 직접적인 영향을 미칩니다. 턴 수(n)를 증가시키면 코일 권선 간의 자기장 상호 작용이 증가하여 인덕턴스가 크게 증가합니다. 턴 수가 방정식에서 제곱되기 때문에, 턴 수의 적당한 증가도 인덕턴스를 크게 증가시킬 수 있습니다.

코어 재료의 투자율(μ)도 중요한 역할을 합니다. 투자율이 높은 재료는 자기 유속을 더 효과적으로 집중시켜 같은 크기의 공기 코어 설계보다 더 큰 인덕턴스를 제공합니다.

단면적(a)은 자기 유속을 위한 공간에 영향을 줍니다. 더 큰 단면적은 일반적으로 인덕턴스를 증가시킵니다. 반대로, 코일 길이(l)를 늘리면 자기장이 더 긴 거리로 퍼져 인덕턴스가 감소하는 경향이 있습니다.

이러한 물리적 특성을 조정함으로써, 엔지니어들은 필터링, 에너지 저장, 전력 변환 및 신호 처리 응용 프로그램에 필요한 특정 인덕턴스 값을 가진 인덕터를 설계할 수 있습니다.

인덕터의 다양한 유형

인덕터의 성능은 코일의 턴 수뿐만 아니라 권선 내부에 배치된 재료에도 의존합니다. 전류가 코일을 통과할 때 그 주변에 자기장이 형성됩니다. 이 자기장의 특성은 자기 유속이 통과하는 재료에 의해 강하게 영향을 받습니다.

자기 효율성을 개선하기 위해 많은 인덕터는 코일 내부에 코어를 사용합니다. 코어는 자기장을 더 작은 영역으로 집중시키는 데 도움을 주어, 코일의 크기를 크게 늘리거나 더 많은 와이어 턴을 추가하지 않고도 더 높은 인덕턴스 값을 달성할 수 있게 합니다. 이는 인덕터를 더 컴팩트하고 효율적으로 만듭니다.

서로 다른 코어 재료는 서로 다른 전기적 및 자기적 특성을 생성합니다. 가장 일반적인 유형은 공기 코어 인덕터, 철 코어 인덕터 및 페라이트 코어 인덕터입니다.

공기 코어 인덕터

공기 코어 인덕터는 권선 내부에 고체 자기 재료가 없습니다. 코일은 비자기 지지 구조 주위에 감겨 있으며, 경우에 따라 자가 지지형입니다. 전류가 와이어를 통과하면 자기장이 형성되어 주변 공기를 통해 확장됩니다.

공기는 자기 투자율이 매우 낮기 때문에 자기 유속을 효과적으로 집중하지 않습니다. 그 결과, 공기 코어 인덕터는 일반적으로 자기 코어를 사용하는 인덕터보다 낮은 인덕턴스 값을 제공합니다.

대부분의 공기 코어 인덕터는 마이크로헤리(µH) 범위의 인덕턴스 값을 가지며, 종종 5 µH 이하입니다. 상대적으로 낮은 인덕턴스는 전류가 변동하는 전기 신호에 신속하게 반응할 수 있도록 합니다.

또 다른 장점은 공기가 자기적으로 포화될 수 없다는 것입니다. 이는 공기 코어 인덕터가 빠르게 변화하는 고주파 신호로 작동할 때 안정적인 성능을 유지할 수 있게 합니다.

뛰어난 고주파 특성 덕분에 공기 코어 인덕터는 무선 주파수 회로, 무선 통신 시스템, 송신기, 수신기 및 기타 고주파 전자 장치에서 널리 사용됩니다.

철 코어 인덕터

철 코어 인덕터는 코일 내부에 철을 재료로 사용합니다. 전류가 권선을 통과할 때 자기장이 철 코어 내에 집중됩니다.

철은 공기보다 훨씬 높은 자기 투자율을 가지고 있어 코일이 생성하는 자기 유속을 안내하고 강화할 수 있습니다. 이는 비슷한 크기의 공기 코어 인덕터보다 상당히 높은 인덕턴스를 초래합니다.

자기장이 더 효과적으로 집중되기 때문에 철 코어 인덕터는 더 많은 자기 에너지를 저장하고 과도한 수의 코일 턴 없이도 더 높은 인덕턴스를 달성할 수 있습니다.

이러한 인덕터는 일반적으로 높은 주파수 성능보다 높은 인덕턴스가 더 중요한 응용 프로그램에서 사용됩니다. 일반적으로 이들은 낮은 주파수 및 높은 전력 회로에서 사용되기 때문에 물리적으로 더 큽니다.

철 코어 인덕터는 전원 공급 필터, 라인 조정 장비, 전력 분배 시스템 및 높은 인덕턴스와 강한 자속 결합이 필요한 오디오 주파수 회로에서 자주 발견됩니다.

페라이트 코어 인덕터

페라이트 코어 인덕터는 세라믹과 유사한 바인딩 재료와 결합된 산철산화물로 만들어진 코어를 사용합니다. 제조 과정에서 페라이트 재료는 와이어가 그 주위를 감기 전에 필요한 형태로 형성됩니다.

페라이트 코어는 일반적으로 어두운 회색 또는 검은색이며, 막대, 실린더, 토로이드 및 전자 어셈블리를 위한 특수 형태를 포함한 다양한 형태로 제공됩니다.

페라이트 재료의 주요 장점 중 하나는 제조 과정에서 자성 특성을 신중하게 조절할 수 있다는 것입니다. 재료 구성을 조정함으로써 제조업체는 특정 주파수 범위 및 회로 요구 사항에 맞게 페라이트 코어를 최적화할 수 있습니다.

페라이트 코어는 높은 주파수에서 상대적으로 낮은 에너지 손실을 유지하면서 강력한 자성 성능을 제공합니다. 이는 인덕턴스, 소형 크기 및 주파수 응답 간의 훌륭한 균형을 제공합니다.

한 가지 제한 사항은 기계적 강도입니다. 금속 코어와 달리 페라이트는 상대적으로 부서지기 쉬우며, 과도한 힘, 충격 또는 장착 스트레스에 노출되면 crack 하거나 부서질 수 있습니다.

균형 잡힌 전기적 및 자성 특성 덕분에 페라이트 코어 인덕터는 스위치 모드 전원 공급 장치, 전자 필터, 노이즈 억제 회로, 통신 장비, 컴퓨터 시스템 등 많은 현대 전자 장치에서 널리 사용됩니다.

공기 코어, 철 코어 및 페라이트 코어 인덕터 비교

이 인덕터 유형 간의 주요 차이는 자속을 안내하고 집중시키기 위해 사용되는 재료입니다. 이 코어 재료는 인덕턴스, 작동 주파수, 크기, 에너지 저장 능력 및 전반적인 회로 성능에 직접적인 영향을 미칩니다.

유형	주파수 범위	인덕턴스	장점	일반적인 사용
공기 코어 인덕터	높은 주파수	낮음, 일반적으로 µH 범위에서	자속 포화 없음, 낮은 코어 손실, 우수한 고주파 성능	RF 회로, 송신기, 수신기, 무선 통신 시스템
철 코어 인덕터	낮은 주파수에서 중간 주파수	높음	높은 인덕턴스, 강한 자속 집중, 높은 에너지 저장 능력	전원 공급 장치, 전력 필터, 라인 조정 장비, 오디오 주파수 회로
페라이트 코어 인덕터	중간에서 높은 주파수	중간에서 높음	상대적으로 낮은 손실로 인덕턴스, 소형 크기 및 주파수 성능 간의 우수한 균형	SMPS, 전자 필터, 노이즈 억제 회로, 통신 장비, 컴퓨터 시스템

공기 코어 인덕터는 상대적으로 낮은 인덕턴스를 제공하지만 우수한 고주파 성능과 완전한 자속 포화 면역을 제공합니다. 이러한 특성은 RF 및 통신 회로에 적합하게 만듭니다.

철 코어 인덕터는 훨씬 높은 인덕턴스와 강한 자속 집중을 제공하여, 더 큰 에너지 저장이 필요한 저주파 및 전력 관련 응용 프로그램에 적합합니다.

페라이트 코어 인덕터는 두 가지 간의 균형을 제공합니다. 그들은 공기 코어 설계보다 더 높은 인덕턴스를 제공하면서도 우수한 고주파 성능과 상대적으로 낮은 손실을 유지합니다. 이러한 특성의 조합은 페라이트 코어 인덕터를 현대 전자에서 가장 널리 사용되는 인덕터 유형 중 하나로 만듭니다.

적절한 코어 재료를 선택하는 것은 인덕터 설계의 중요한 부분이며, 이는 구성 요소의 전기적 성능과 전체 회로의 동작에 영향을 미칩니다.

인덕터의 직렬 및 병렬 연결

많은 전자 회로에서 단일 인덕터가 요구되는 정확한 인덕턴스 값을 제공하지 않을 수 있습니다. 특정 인덕턴스를 달성하기 위해 두 개 이상의 인덕터를 함께 연결할 수 있습니다. 결과적으로 인덕턴스는 인덕터가 직렬 또는 병렬로 연결되었는지에 따라 달라집니다.

인덕터의 조합 규칙은 커패시터에 사용되는 규칙과 반대입니다. 인덕터를 직렬로 연결하면 총 인덕턴스가 증가하고, 병렬로 연결하면 총 인덕턴스가 감소합니다.

이러한 관계를 이해하는 것은 회로 설계, 구성 요소 선택 또는 사용할 수 없는 인덕터를 동등한 조합으로 교체할 때 중요합니다.

직렬 연결

직렬 연결은 하나의 인덕터 끝을 다음 인덕터 시작 부분에 직접 연결하여 형성됩니다. 이 배치는 하나의 전류 경로를 생성하여 회로의 모든 인덕터를 통해 동일한 전류가 흐르도록 합니다.

전류가 각 코일을 통과할 때마다 모든 인덕터는 고유의 자기장을 형성하고 전류 변화에 대한 전체 저항에 기여합니다. 이러한 유도 효과가 서로 더해지기 때문에 총 인덕턴스는 시리즈 체인의 개별 인덕턴스보다 더 커집니다.

직렬로 연결된 인덕터의 총 인덕턴스는 개별 인덕턴스 값을 더하여 계산합니다:

L=L1​+L2​+⋯+Ln​

여기서:

• L은 총 인덕턴스입니다

• L₁, L₂, ... Lₙ은 개별 인덕턴스 값입니다

예를 들어, 회로에 10 µH 인덕터와 15 µH 인덕터가 직렬로 연결되어 있다고 가정합시다.

총 인덕턴스는:

• L = 10 µH + 15 µH

• L = 25 µH

따라서 결합된 인덕턴스는 25 µH입니다.

직렬 연결은 총 인덕턴스를 증가시키기 때문에, 사용 가능한 단일 구성 요소가 제공할 수 있는 것보다 더 높은 인덕턴스 값이 필요할 때 종종 사용됩니다.

병렬 연결

병렬 연결은 각 인덕터의 한 단자를 공통 지점에 연결하고 나머지 단자를 또 다른 공통 지점에 연결함으로써 형성됩니다. 이 배열은 회로를 통해 여러 개의 전류 경로를 생성합니다.

전류가 병렬 네트워크에 도달하면 사용 가능한 가지들 사이에 나누어집니다. 전류가 여러 인덕터 사이에 공유되기 때문에 회로가 보게 되는 전체 유도 효과는 개별 가지의 인덕턴스보다 작아집니다.

병렬로 연결된 인덕터의 총 인덕턴스는 역수 관계를 사용하여 계산됩니다:

여기서:

• L은 총 인덕턴스입니다

• L₁, L₂, ... Lₙ은 개별 인덕턴스 값입니다

이 방정식은 병렬 저항의 동등 저항을 계산하는 데 사용되는 방법과 유사합니다.

예를 들어, 각각 10 µH로 평가된 두 개의 인덕터가 병렬로 연결되어 있다고 가정합니다.

공식을 적용하면:

동등한 인덕턴스는 5 µH입니다.

이 예시는 동일한 인덕터를 병렬로 연결하면 총 인덕턴스가 개별 인덕터보다 낮은 값으로 줄어든다는 것을 보여줍니다.

직렬 대 병렬 비교

연결 방법은 회로에 의해 보는 총 인덕턴스에 직접적인 영향을 미칩니다.

인덕터가 직렬로 연결될 때, 동일한 전류가 각 구성 요소를 통해 흐르고 개별 인덕턴스 값이 더해져 더 큰 총 인덕턴스를 생성합니다.

인덕터가 병렬로 연결될 때, 전류가 여러 경로 사이에 분할되고 동등한 인덕턴스가 감소하여 더 작은 총 인덕턴스를 생성합니다.

연결 유형	전류 흐름	총 인덕턴스에 대한 영향
직렬	모든 인덕터를 통해 동일한 전류가 흐릅니다	총 인덕턴스가 증가합니다
병렬	전류가 여러 가지로 나누어집니다	총 인덕턴스가 감소합니다

이러한 특성 때문에, 여러 인덕터를 결합하여 인덕턴스 값을 조정할 수 있어 필터 회로, 전원 공급 장치, 에너지 저장 시스템 및 신호 처리 응용 프로그램에서 더 큰 유연성을 제공합니다.

유용한 인덕터 공식

인덕터는 에너지를 저장하고, 전류의 변화를 제어하며, 교류(AC)의 흐름에 영향을 미칩니다. 이러한 행동을 설명하고 인덕터가 회로에서 어떻게 작동할지를 예측하는 데 도움이 되는 몇 가지 중요한 공식이 있습니다.

각 공식의 목적을 이해하는 것이 종종 암기하는 것보다 더 가치가 있습니다. 모든 방정식은 전류가 흐르거나 시간이 지남에 따라 변화하거나 AC 신호와 상호작용할 때 코일 내부에서 발생하는 물리적 과정을 나타냅니다.

인덕터에 저장된 에너지

전류가 인덕터를 통과할 때 코일 주변에 자기장이 형성됩니다. 전류가 증가하면 자기장이 강해지고 에너지를 저장합니다.

이 에너지는 도체 자체에 저장되지 않습니다. 대신 코일 주변의 자기장에 저장됩니다. 전류가 감소하거나 전원 공급이 제거되면 자기장이 붕괴하고 저장된 에너지를 회로로 되돌립니다.

저장된 에너지의 양은 다음 방정식을 사용하여 계산됩니다:

여기서:

• E = 저장된 에너지 (줄)

• L = 인덕턴스 (헨리)

• I = 전류 (암페어)

이 방정식은 저장된 에너지가 인덕턴스 값과 코일을 흐르는 전류에 의존함을 보여줍니다. 전류 항은 제곱되므로 전류의 약간의 증가도 저장된 에너지의 훨씬 더 큰 증가를 초래할 수 있습니다.

예를 들어, 5 A의 전류를 지나는 20 µH 인덕터는 저장합니다:

이는 0.25 mJ(밀리줄)에 해당합니다. 이 에너지는 상대적으로 작지만 스위칭 전원 공급 장치 및 에너지 변환 회로와 같은 많은 전자 응용 프로그램에 충분합니다.

전압 및 전류 변화 관계

인덕터를 통해 흐르는 전류는 즉시 변화할 수 없습니다. 코일에 전압이 가해지면 전류는 점진적으로 증가하기 시작하며, 자기장이 권선 주위에 형성됩니다.

전류 변화 속도는 두 가지 요소에 따라 달라집니다:

• 가해진 전압

• 유도 성분 값

이 관계는 다음과 같이 표현됩니다:

또는 동등하게,

여기서:

• V = 가해진 전압

• L = 유도 성분

• I = 전류

• t = 시간

더 큰 가해진 전압은 전류가 회로를 통해 흐를 수 있도록 더 강한 전기력을 생성하기 때문에 전류 변화가 더 빠르게 일어납니다.

더 큰 유도 성분은 반대 효과를 가져옵니다. 코일 내부의 강한 자기장 상호작용은 전류 변화에 대한 저항을 증가시켜 전류가 더 천천히 상승하거나 하락하게 합니다.

예를 들어, 일정한 전압이 인덕터에 가해지면 전류는 즉시 최종 값으로 뛰지 않고 안정적인 비율로 증가합니다. 이 예측 가능한 동작은 전류 제어 회로, 모터 구동 장치, 전력 변환 시스템에서 매우 유용합니다.

유도 리액턴스 및 AC 임피던스

직류(DC) 회로에서 인덕터는 주로 전류 변화에 저항합니다. 교류(AC) 회로에서 전류는 파형이 방향을 바꿀 때마다 지속적으로 증가하고 감소합니다.

전류가 지속적으로 변하기 때문에 인덕터는 지속적으로 저항 전압을 생성합니다. AC 전류에 대한 이 저항을 유도 리액턴스라고 합니다.

유도 리액턴스는 다음 공식을 사용하여 계산됩니다:

XL​=2πfL

여기서:

• Xₗ = 유도 리액턴스(옴)

• f = 주파수(헤르츠)

• L = 유도 성분(헨리)

이 방정식은 유도 리액턴스가 주파수에 비례하여 증가함을 보여줍니다.

낮은 주파수에서는 전류 변화가 상대적으로 느리기 때문에 인덕터는 전류 흐름에 대한 저항을 덜 제공합니다. 주파수가 증가함에 따라 전류는 더 빠르게 방향을 바꾸고 인덕터는 더 강한 저항 전압을 생성합니다. 이는 반응을 증가시키고 AC 전류가 흐르기 더 어렵게 만듭니다.

예를 들어, 인덕터는 낮은 주파수 신호에 대해 거의 영향을 미치지 않을 수 있지만 동일한 회로를 통과하는 고주파 신호를 상당히 제한할 수 있습니다.

유도 리액턴스의 중요성

유도 리액턴스가 주파수에 따라 증가하기 때문에 인덕터는 필터, 노이즈 감소 회로, 통신 시스템 등에서 널리 사용됩니다. 이들은 원치 않는 고주파 신호를 차단하고 저주파 신호나 직류 전력이 더 쉽게 통과할 수 있도록 돕습니다.

이러한 주파수 의존적 행동은 인덕터의 가장 중요한 특성 중 하나이며, 많은 현대 전자 회로의 작동에 필수적입니다.

주요 공식 요약

다음 공식은 인덕터의 가장 중요한 전기적 특성을 설명합니다:

자기장에 저장된 에너지

이 공식은 인덕터의 자기장에 저장된 에너지를 계산합니다.

전류 변화 속도

이 공식은 인덕터가 전류 변화에 어떻게 저항하는지를 설명합니다.

유도 리액턴스

이 공식은 주어진 주파수에서 인덕터가 AC 전류에 얼마나 강하게 저항하는지를 결정합니다.

함께, 이 방정식들은 인덕터가 에너지를 저장하고, 전류 변화를 제어하며, 교류 신호에 반응하는 방식을 설명하여 전력 전자, 필터링 시스템, 통신 장비 및 수많은 기타 전자 응용 프로그램에서 필수적인 요소가 됩니다.

회로에서의 인덕터 동작

인덕터의 동작은 그 안을 흐르는 전류가 일정한지 또는 지속적으로 변화하는지에 따라 다릅니다. 인덕터는 전류의 변화에 반응하기 때문에 직류(DC) 및 교류(AC) 회로에서 다르게 작용합니다.

DC 회로의 인덕터

전원이 DC 회로에 처음 공급될 때, 전류는 제로에서 증가하기 시작합니다. 이 짧은 시간 동안 인덕터는 전류 증가에 저항하는 전압을 생성합니다. 이 효과는 코일을 통한 전류 증가 속도를 늦춥니다.

시간이 지나면서 전류는 점차 안정된 값에 도달하고 변하지 않게 됩니다. 전류가 일정해지면 코일을 둘러싼 자기장도 안정화됩니다. 인덕터는 전류 변화에만 저항하므로 더 이상 저항할 변화가 없습니다.

정상 상태 DC 조건에서 인덕터는 거의 짧은 전선처럼 작용하여 전류가 매우 적은 저항으로 흐르도록 허용합니다. 실제 회로에서는 권선이 실제 전선으로 되어 있기 때문에 여전히 약간의 저항이 존재하지만 유도 효과는 무시할 수 있습니다.

AC 회로의 인덕터

인덕터는 전류가 지속적으로 변하는 회로에서 훨씬 더 중요한 역할을 합니다. AC 회로에서는 전류가 끊임없이 상승하고 하강하며 방향을 바꿉니다. 이러한 일이 발생함에 따라 코일 주위의 자기장이 반복적으로 확장되고 수축합니다.

자기장의 변화마다 권선 내에서 반대 전압이 발생합니다. AC 작동 중에는 전류가 항상 변하므로 이 반대 효과는 지속적으로 나타납니다.

인덕터가 AC 전류에 대해 제공하는 저항을 유도 리액턴스라고 합니다. 일반 저항과는 달리, 유도 리액턴스는 주파수와 인덕턴스 모두에 따라 달라집니다. 주파수가 증가하면 전류가 더 빠르게 변화하여 인덕터가 더 강한 반대 전압을 발생시킵니다.

결과적으로 고주파 신호는 더 큰 저항을 경험하고, 저주파 신호는 덜한 저항에 직면하게 됩니다.

이 관계는 다음과 같이 표현됩니다:

XL = 2πfL

여기서:

• Xₗ = 유도 리액턴스 (Ω)

• f = 주파수 (Hz)

• L = 인덕턴스 (H)

이 방정식은 리액턴스가 주파수와 인덕턴스 모두에 따라 직접적으로 증가함을 보여줍니다.

주파수가 중요한 이유

주파수의 효과는 동일한 인덕터에 적용되는 두 개의 AC 신호를 비교함으로써 이해할 수 있습니다. 하나의 신호는 낮은 주파수에서 작동하고, 다른 하나는 훨씬 높은 주파수에서 작동합니다.

저주파 신호는 자기장이 상대적으로 느리게 변화하게 합니다. 필드가 서서히 변화하므로 유도된 반대 전압이 작게 유지되어 전류가 인덕터를 더 쉽게 통과할 수 있게 합니다.

고주파 신호는 자기장이 훨씬 더 빠르게 확장되고 수축하도록 강요합니다. 이는 더 큰 반대 전압을 발생시켜 전류가 흐르기 어렵게 만듭니다.

유도 리액턴스가 주파수에 따라 증가하기 때문에 인덕터는 자연스럽게 저주파 신호와 고주파 신호에 다르게 반응합니다. 이러한 주파수 의존적 거동은 많은 필터링 및 신호 제어 기능의 기초입니다.

일반 회로 기능

인덕터가 변화하는 전류에 반대할 수 있는 능력은 전자 회로에서 여러 중요한 기능을 수행하게 합니다.

전원 공급 장치에서 인덕터는 전류 흐름을 부드럽게 하고 원하지 않는 리플을 줄이는 데 도움을 줍니다. 갑작스러운 전류 변동에 저항함으로써 보다 안정적인 회로 작동에 기여합니다.

인덕터는 전류 흐름이 중요한 회로에서 전류의 평활화 및 에너지 전달을 위해 널리 사용됩니다. 에너지는 자기장에 일시적으로 저장될 수 있으며 필요할 때 방출되어 스위칭 이벤트 중 일관된 작동을 유지하는 데 도움을 줍니다.

고역 통과 필터에서 인덕터는 저주파 신호 성분을 줄이는 동시에 고주파 신호를 보존하는 주파수 선택적 네트워크에 기여합니다. 그들의 주파수 의존적 리액턴스는 필터 내에서 신호 흐름을 유도하는 데 도움을 줍니다.

저역 통과 필터에서는 인덕터가 DC 및 저주파 신호가 더 쉽게 통과하도록 하면서 고주파 성분에 점점 더 반대하게 됩니다. 이 특성은 원하지 않는 고주파 노이즈와 간섭을 줄이는 데 도움을 줍니다.

인덕터는 신호 조정 회로에서도 사용되며, 여기에서 전기 신호의 형태를 만들고 노이즈를 억제하며 추가 처리 전에 전체 신호 품질을 개선합니다.

이러한 기능은 인덕터가 서로 다른 주파수와 변화하는 전류 조건에 따라 다르게 반응하기 때문에 가능합니다.

인덕터 거동 요약

인덕터는 통과하는 전류의 유형에 따라 다르게 작동합니다. DC 회로에서는 처음에 전류의 변화를 반대하지만 전류가 안정적인 값에 도달하면 거의 짧은 도체처럼 행동합니다. AC 회로에서는 지속적으로 전류의 변화에 반대하며, 이 반대는 주파수가 증가함에 따라 증가합니다.

이러한 주파수 의존적 거동 때문에 인덕터는 전류 제어, 필터링, 신호 조정, 전력 변환 및 에너지 저장 회로에서 중요한 역할을 합니다. 변화하는 전기 조건에 다르게 반응할 수 있는 능력 덕분에 인덕터는 현대 전자 제품에서 가장 널리 사용되는 구성 요소 중 하나입니다.

실제 애플리케이션에서의 인덕터

인덕터는 다양한 전자 장치 및 전기 시스템에서 사용됩니다. 자기장에 에너지를 저장하고 갑작스러운 전류 변화를 반대하며 다양한 주파수에 다르게 반응할 수 있는 능력 덕분에 전력 변환, 필터링, 신호 처리 및 통신 회로에서 유용합니다.

인덕터는 일반적으로 구리 와이어로 제작되어 코일 형태로 감겨 있으며, 종종 철이나 페라이트와 같은 자성 코어 주위에 배치됩니다. 이러한 구조로 인해 인덕터는 일반적으로 유사한 전기 사양을 가진 다른 수동 구성 요소보다 크고 무겁습니다. 구리 권선과 자성 재료의 사용은 또한 제조 비용을 증가시킬 수 있습니다.

이러한 한계에도 불구하고, 인덕터는 다른 구성 요소로 달성하기 어려운 전기적 특성을 제공하여 많은 전자 설계에서 필수적입니다.

전력 전자 및 SMPS

인덕터의 가장 일반적인 응용 중 하나는 전력 전자 및 스위치 모드 전원 공급 장치(SMPS)입니다. 이러한 회로에서 전자 스위치는 반복적으로 켜졌다 꺼지는데, 이로 인해 전류가 빠르게 변동하게 됩니다. 이러한 빠른 변화는 리플, 전기 노이즈 및 불안정을 초래할 수 있습니다.

인덕터는 전류 변화의 속도를 제어하는 데 도움을 줍니다. 전류가 상승하거나 하락함에 따라 인덕터 내부의 자기장이 개발되거나 붕괴되어 전환을 늦추는 반대 전압을 생성합니다. 이는 더 부드러운 전류 흐름을 생성하고 전체 회로의 안정성을 향상시킵니다.

인덕터는 종종 커패시터와 함께 사용되어 필터링 네트워크를 형성합니다. 인덕터는 빠른 전류 변동을 줄이고, 커패시터는 전압 변동을 매끄럽게 합니다. 함께 이들은 리플을 줄이고, 노이즈를 억제하며, 전력 품질을 개선하는 데 도움을 줍니다.

이러한 이유로 인덕터는 DC 전원 공급 장치, 스위치 모드 전원 공급 장치, 전압 조정기, DC-DC 변환기 및 기타 전력 변환 시스템에서 널리 사용됩니다.

RF 및 통신 시스템

인덕터는 라디오 주파수 및 통신 장비에서 중요한 구성 요소입니다. 이러한 응용에서 그들의 주요 역할은 전력 평활화보다는 주파수 제어입니다.

인덕터와 커패시터를 결합하면 공진 회로를 만들 수 있습니다. 이러한 회로는 통신 시스템 내에서 특정 주파수를 선택, 생성 또는 필터링하는 데 사용됩니다.

인덕터는 라디오 송신기, 라디오 수신기, 무선 통신 장치, RF 증폭기, 안테나 및 신호 처리 회로에서 흔히 발견됩니다. 그들의 주파수 의존적 동작은 통신 시스템이 원하는 신호를 격리하면서 원하지 않는 주파수로부터의 간섭을 줄이도록 허용합니다.

LC 공진 및 주파수 선택

통신 시스템에서 인덕터의 일반적인 용도는 LC 공진 회로, 즉 탱크 회로로 알려져 있습니다. 이 구성에서 인덕터와 커패시터는 에너지를 반복적으로 교환합니다.

커패시터는 전기장에 에너지를 저장하고, 인덕터는 자기장에 에너지를 저장합니다. 이 두 구성 요소 간에 에너지가 왕복하면서 진동하는 전기 신호가 생성됩니다.

회로는 공진 주파수로 알려진 특정 주파수에서 가장 강하게 반응합니다. 이 주파수는 회로 내의 인덕턴스와 커패시턴스 값 모두에 따라 달라집니다.

공진 주파수는 다음과 같이 계산됩니다:

여기서:

• f = 공진 주파수 (Hz)

• L = 인덕턴스 (H)

• C = 커패시턴스 (F)

인덕턴스나 커패시턴스를 증가시키면 공진 주파수가 낮아지고, 값을 감소시키면 공진 주파수가 높아집니다.

이 원리는 라디오 튜닝 회로, 발진기, 주파수 선택적 필터, 무선 통신 시스템 및 신호 생성기에서 널리 사용됩니다. 인덕턴스나 커패시턴스를 조정하면 회로는 다른 주파수를 거부하면서 원하는 주파수에서 작동하도록 조율될 수 있습니다.

일상적인 일반적인 응용

인덕터는 기술적 용어로 자주 논의되지만, 일상적인 제품과 전자 시스템에서 많이 발견됩니다.

모바일 장치는 전압을 조절하고 배터리 효율성을 개선하기 위해 전력 관리 회로에 소형 인덕터를 사용합니다.

충전기 및 전원 어댑터는 스위치 모드 전원 공급 장치에서 전기 에너지를 효율적으로 변환하면서 노이즈와 리플을 줄이기 위해 인덕터를 사용합니다.

라디오 및 오디오 장비는 주파수 튜닝, 필터링 및 신호 선택을 위해 인덕터에 의존합니다.

라우터, 스위치 및 통신 하드웨어를 포함한 네트워킹 장비는 인덕터를 사용하여 노이즈를 억제하고 신호를 필터링하며 안정적인 전력 전달을 지원합니다.

자동차 전자 장치는 전력 변환기, 점화 시스템, 센서 회로, 인포테인먼트 시스템 및 전기 자동차 전력 관리 시스템에 인덕터를 통합합니다.

이러한 응용은 인덕터가 다양한 소비자, 산업 및 운송 기술에서 전력 제어와 신호 처리를 어떻게 지원하는지를 보여줍니다.

에너지를 저장하고, 전류 흐름을 제어하며, 신호를 필터링하고, 주파수 선택 회로를 지원하는 능력 덕분에 유도기는 현대 전자 공학에서 가장 중요한 구성 요소 중 하나로 남아 있습니다. 모바일 장치와 충전기에서 전원 공급 장치, 통신 시스템, 자동차 전자 제품에 이르기까지 유도기는 전자 장비가 신뢰성 있게 효율적으로 작동하도록 돕는 기능을 수행합니다.

결론

유도기는 전류 흐름을 제어하고, 자기 에너지를 저장하며, 노이즈를 필터링하고, 전력 회로를 안정화하는 데 도움이 되기 때문에 중요합니다. 그 성능은 유도율, 코어 재료, 주파수, 전류 등급 및 회로 배치에 따라 달라집니다. 유도기 동작을 이해하면 필터, 전력 변환기, 변압기, RF 시스템 및 많은 전자 설계에서 올바르게 사용하는 것이 더 쉬워집니다.

자주 묻는 질문 [FAQ]

1. 유도기는 갑작스러운 전류 변화에 저항하지만 전류를 완전히 차단하지 않는 이유는 무엇인가요?

유도기는 전류 흐름을 멈추지 않고, 자기장을 통해 반대 전압을 생성하여 전류의 급격한 변화를 저항합니다. 전류가 증가하거나 감소하기 시작할 때, 코일 주위의 변화하는 자기장이 그 변화를 반대하는 전압을 유도합니다. 이러한 동작은 전류가 즉각적으로 상승하거나 하강하지 않고 점차적으로 상승하거나 하강하도록 합니다. 유도율이 클수록 이러한 저항이 강해져서 전류 매끄럽게 조정하고 필터링하며 에너지 제어 응용 분야에서 유도기를 가치 있게 만듭니다.

2. 코어 재료가 유도기의 성능에 그렇게 큰 영향을 미치는 이유는 무엇인가요?

코어 재료는 코일 내에서 자기 플럭스가 얼마나 효과적으로 집속되는지를 결정합니다. 공기 코어 유도기는 높은 주파수 성능이 우수하지만 공기가 자기 투과도가 낮기 때문에 유도율이 상대적으로 낮습니다. 철 코어는 자기 플럭스를 더 효율적으로 집속시켜 유도율과 에너지 저장 능력을 크게 증가시킵니다. 페라이트 코어는 높은 유도율과 높은 주파수에서의 낮은 손실 간의 균형을 제공하여 현대 전원 공급 장치 및 통신 장비에서 일반적으로 사용됩니다. 결과적으로 코어 선택은 유도율, 주파수 응답, 크기 및 전체 회로 성능에 직접적인 영향을 미칩니다.

3. 신호 주파수가 상승함에 따라 유도성 리액턴스가 증가하는 이유는 무엇인가요?

유도성 리액턴스는 주파수와 함께 증가하는데, 이는 고주파 신호가 전류가 방향을 바꾸도록 더 빠르게 강제하기 때문입니다. 전류가 바뀔 때마다 유도기는 전자기 유도에 의해 반대 전압을 생성합니다. 주파수가 증가하면 이러한 변화가 더 자주 발생하여 반대 효과가 강해집니다. 즉, 저주파 신호는 유도기를 더 쉽게 통과하고 고주파 신호는 더 큰 저항에 직면합니다. 이러한 주파수 의존 동작은 필터, 통신 회로 및 소음 감소 시스템의 기본입니다.

4. 스위치 모드 전원 공급 장치와 전력 변환 회로에서 유도기가 필수적인 이유는 무엇인가요?

스위치 모드 전원 공급 장치는 전류를 빠르게 켜고 끄는 방식으로 작동하여 자연스럽게 갑작스러운 전류 변동을 생성합니다. 유도기는 전류가 증가할 때 자기장에 에너지를 저장하고 전류가 감소할 때 그 에너지를 방출하여 이러한 빠른 변화를 제어하는 데 도움을 줍니다. 이 프로세스는 전류 흐름을 매끄럽게 하고 리플을 줄이며 전력 전송 효율성을 향상시킵니다. 커패시터와 결합할 때 유도기는 출력 전압을 안정화하고 전기 노이즈를 줄이는 필터링 네트워크를 형성하여 현대 전력 전자 제품에서 중요한 구성 요소가 됩니다.

5. LC 공진 회로가 통신 및 RF 시스템에서 그렇게 중요한 이유는 무엇인가요?

LC 회로는 유도기와 커패시터를 결합하여 특정 주파수에서 자연스럽게 가장 강하게 반응하는 공진 네트워크를 생성합니다. 에너지는 커패시터의 전기장과 유도기의 자기장 사이에서 계속 이동하며 공진 주파수에서 진동을 생성합니다. 적절한 유도율 및 커패시턴스 값을 선택함으로써 엔지니어는 회로를 조정하여 원하는 주파수를 수용하고 다른 주파수는 거부할 수 있습니다. 이 원리는 라디오 수신기, 발진기, 무선 통신 장비, RF 필터 및 정확한 신호 제어가 필요한 주파수 선택 회로에서 널리 사용됩니다.
