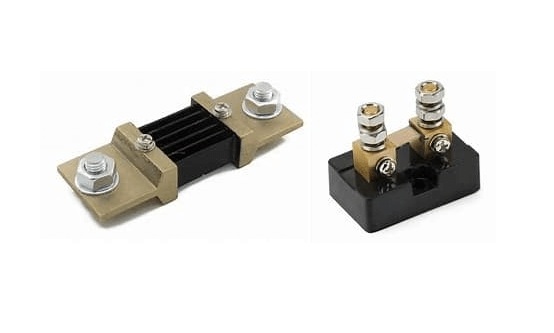

정확한 전류 감지를 위한 션트 저항 선택 방법

전류 감지는 저항 값이 측정 정확도, 전력 손실, 열 특성 및 신호 품질에 직접적인 영향을 미치기 때문에 적절한 션트 저항 선택에 크게 의존합니다. 이 문서는 션트 저항이 어떻게 선택되는지, 오류와 비이상적인 효과가 측정에 어떻게 영향을 미치는지, 그리고 증폭기 오프셋, ADC 해상도, 잡음, 레이아웃, 온도 상승 및 저항 사양과 같은 요소가 실제 전류 감지 성능을 어떻게 형성하는지를 설명합니다.

카탈로그

션트 저항 값 선택

션트 저항 값을 선택하는 것은 스프레드시트에서뿐만 아니라 실제 제품에서 전류 측정 체인이 어떻게 작동하는지를 설정합니다. 하나의 선택은 세 가지 요소에 동시에 영향을 미칩니다:

• 사용할 수 있는 전체 스케일 감지 전압

• 저항이 생성할 열

• 부하가 느낄 추가 전압 강하.

실제로는 신호 마진을 얼마나 편안하게 유지할지와 손실 및 여유 공간을 얼마나 기꺼이 감수할지의 문제로 귀결됩니다.

많은 팀들이 효율성을 위해 R을 가능한 작게 유지하려는 경향이 있습니다. 그 본능은 이해할 수 있습니다. 하지만 낮은 션트 전압은 작고 지루한 비이상적인 요소를 긴 디버그 세션으로 변형시키는 경향이 있습니다.

최대 전류에서 증폭기와 ADC가 허용 오차, 온도 및 잡음의 여유 공간을 두고 수용할 수 있는 션트 전압을 선택하는 것으로 시작하십시오. 널리 사용되는 전체 스케일 창은 대략:

• 50–100 mV

입니다. 반면 고전력 또는 좁은 여유 공간 설계는 종종 더 가까운:

• 10–30 mV

에 위치하여 소산을 줄이고 부하 전압을 보호합니다.

나중에 목표가 "편안한" 느낌을 주는지 여부를 결정하는 것은 숫자 그 자체가 아니라 벤치에서 실제로 볼 수 있는 오차 위에 얼마나 올라가 있는지입니다.

명목 계산에서 괜찮아 보이는 션트 전압이 최악의 경우의 효과가 나타난 후에는 불편할 정도로 작게 느껴질 수 있습니다:

• 오프셋

• 드리프트

• 열 기울기

• 양자화

• 간섭

열 스윕 동안 제로 전류 읽기가 맴도는 것을 본 적이 있다면, 그 감정적인 여정은 익숙할 것입니다:

• 실온에서의 자신감

• 그런 다음 점점 더 커지는 의구심

• 그런 다음 펌웨어에서 이를 수정하려는 야간 시도.

입력 오프셋과 드리프트는 작은 션트 신호의 놀라운 비율을 소비할 수 있습니다. 설계가 V_SHUNT를 지나치게 낮추면 팀은 종종 부하가 없는 값이 온도에 따라 0 근처에 머물기를 거부하는 것을 인식하게 되며, 더 많은 방향으로 푸쉬됩니다:

• 더 많은 보정 단계

• 더 많은 보상 로직

• 또는 둘 다.

구리와 합금 사이의 전환은 온도 기울기가 있는 경우 마이크로볼트 수준의 열전압을 생성할 수 있습니다. 이는 션트가 다음과 가까워질 때까지는 중요하지 않다고 간과하기 쉽습니다:

• 열이 많은 인덕터

• MOSFET 열 확산기

• 기울기가 자주 발생하는 공기 흐름 경계.

ADC(잡음을 포함하여)가 작동 범위에서 유효 카운트의 수가 적다면, 출력은 덜 안정적으로 보이며, 제어 루프는 가벼운 부하에서 민감하게 반응할 수 있습니다. 명목 전류에서 정중하게 작동하는 설계는 신호가 축소될 때 여전히 양자화로 인한 흔들림을 보일 수 있습니다.

작은 션트 전압은 다음을 통해 쉽게 오염될 수 있습니다:

• 스위칭 노드 결합

• 접지 반동

• 자기 픽업

• 배치 관련 기생.

스위칭 전원 단계가 가까이 있을 때, 레이아웃 및 필터링 작업은 V_SHUNT가 줄어들면서 급격히 증가하는 경향이 있습니다.

실제적인 접근법은 풀 스케일 V_SHUNT를 설정하여 측정 대역폭에서 실제로 중요하게 생각하는 최악의 경우 조합된 오프셋 및 노이즈 위에 안전하게 유지되도록 하는 것입니다. 신호가 너무 작을 경우 팀은 종종 다음을 추구하는 데 며칠을 보냅니다:

• 레이아웃 조정

• 필터링 실험

그러나 결코 완전히 만족스럽게 느껴지지 않습니다.

풀 스케일 션트 전압 목표가 설정되면, 첫 번째 저항 값을 직접 계산합니다:

예 (50 mV at 5 A):

R = 0.05 / 5 = 0.01 Ω

이것을 시작 앵커로 간주하십시오. 이 시점 이후, 값은 일반적으로 다음에 의해 조정됩니다:

• 열 거동

• 헤드룸 제한

• 패키지 가용성

• 프로토타입이 가르쳐주는 내용.

R을 선택한 후 최대 전류에서 션트 소산을 계산하십시오:

예:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

P_SHUNT를 빠른 데이터 시트 체크 박스가 아닌 열 설계에 대한 입력으로 생각하는 것이 도움이 됩니다. 저항의 전력 정격이 관대하게 보이더라도, 실제 조립은 다음으로 인해 더 뜨거워질 수 있습니다:

• 제한된 동판 면적

• 인접 구성요소의 열

• 인클로저 제약

• 약한 공기 흐름.

부팅 중, 션트와 주변 동판이 따뜻해짐에 따라 몇 분 후에 판독값이 드리프트하는 것을 보는 것은 꽤 흔합니다. 이 드리프트는 저항을 이동시키고 측정된 전류를 함께 당기며, 제어 루프 안정성 문제를 해결하려고 할 때 듣기에 비해 더 짜증나는 경험이 될 수 있습니다.

전류 감지 정확도를 위해 션트의 허용 오차와 온도 계수(Temperature Coefficient of Resistance, TCR)가 종종 오류 예산에 직접 나타납니다.

• 증폭기 제한

• ADC 제한.

1% 션트는 약 1%의 이득 오류로 시작하며:

• 증폭기 오프셋

• ADC 이득 오류

• 참조 드리프트

그림에 들어옵니다. 좀 더 엄격한 정확도가 목표라면 전형적인 경로는 다음을 포함합니다:

• 더 엄격한 허용 오차 션트 사용

• 생산 과정에서 보정

• 둘의 조합.

자체 가열은 션트를 주변 온도 위로 높이며, 저항은 온도 상승과 함께 이동합니다. 지속적인 고전류 작동에서는 이러한 드리프트가 현장에서 보이는 것을 지배할 수 있습니다. 온도 상승이 불확실할 때, 이상적 모델이 예측하는 것보다 더 큰 상승을 가정하고 이후 조기 하드웨어 측정(정상 상태 흡수 포함)을 통해 검증하는 것이 더 스트레스를 덜 받을 수 있습니다.

V_SHUNT를 증가시키면 일반적으로 다음을 통해 측정 여유가 개선됩니다:

• 프론트 엔드의 오프셋/노이즈 압력 완화

• 신호 대 노이즈 비율 증가

하는 동안:

• 효율성 감소

• 부하 전압 도용.

V_SHUNT를 줄이면 반대효과가 나타나고 다음에 더 많은 부담을 주는 경향이 있습니다:

• 아날로그 프론트 엔드

• 레이아웃 규율

• 디지털 필터링.

요소	더 높은 VSHUNT	더 낮은 VSHUNT
신호 여유	더 나음	낮음
효율성	낮음	더 높음
전압 강하	더 높음	더 낮음
ADC 요구사항	덜 까다로움	더 까다로움
노이즈 민감성	낮음	높음
전력 소산	더 높음	더 낮음

디버그하기에 조용하게 느껴지는 설계에서 나타나는 패턴은 시스템 목표에서 효율성이 지배하지 않는 한 절대 최소 V_SHUNT를 피하는 것입니다. 측정 여유를 위해 약간의 헤드룸을 사용하는 것은 종종 다음과 같은 결과를 가져옵니다:

• 잘못된 보호 작동 감소

• 더 안정적인 제어 동작

• 이상한 판독값이 물리학인지 레이아웃 아티팩트인지에 대해 고민하는 시간이 줄어듭니다.

R이 밀리옴 범위로 떨어지면, 다음에서 의도하지 않은 직렬 저항이 발생합니다:

• 트레이스

• 비아

• 커넥터

• 솔더 조인트

이는 션트 자체와 경쟁하기 시작합니다. 이때 라우팅 및 상호 연결에서 추가 1–5 mΩ은 의도한 값의 큰 부분을 나타낼 수 있으며 측정된 전류는 다음에 따라 달라질 수 있습니다:

• 조립 변동

• 커넥터 노화

• 재작업.

저가 션트의 경우, 신중한 라우팅을 통한 4단자 연결이 부하 전류의 구리 강하가 션트 전압으로 잘못 읽히는 것을 방지합니다. 켈빈 감지가 없으면 오류는 전류에 의존하고 빌드마다 불안정하게 일관되지 않습니다.

목표가 빠른 순간 캡처를 포함한다면, 강한 필터링은 측정하려는 이벤트를 숨길 수 있습니다; 필터링이 너무 약하면 스위칭 리플이 판독값을 지배할 수 있습니다. 저항 선택은 신호 진폭을 설정하기 때문에 필터링과 상호작용합니다:

• 리플

• 픽업

• ADC 노이즈.

구조화된 민감도 체크는 사람들이 시뮬레이션이 제공해주기를 희망하는 많은 것을 전달할 수 있으며, 숨겨진 가정은 적고 실행 가능한 숫자는 더 많습니다.

각 후보 R에 대해 계산합니다:

• I_MAX에서의 V_SHUNT

• I_MAX에서의 P_SHUNT

• 예상된 온도 상승 (패키지 + 구리 면적 + 공기 흐름 가정)

• 예상 오차 항목 (오프셋, 드리프트, ADC 양자화 및 노이즈).

실용적인 접근법은 여전히 온도와 운영 노이즈 조건에서 안정적인 판독값을 제공하는 가장 작은 저항을 선택하는 것입니다. 이것은 효율성과 측정 신뢰성의 균형을 유지하는 곳에 당신을 위치시키며, 대기에서 정확성이 좋지만 가열 후 또는 장치가 그 인클로저에 씌워진 후 악화되는 늦은 놀라움의 확률을 줄입니다.

전력 손실 및 열 설계

실제 운영 시나리오에서 전기 손실 추정

션트 저항기는 전기 에너지를 매우 예측 가능한 방법으로 열로 변환하며, 그 예측 가능성은 위안이 됩니다. 실제 운영 모드가 서로 쌓이기 시작할 때까지는 말입니다. 기본 관계로 시작하세요: P = I²R.

예시 기본치: 0.01 Ω에서 5 A → P = 25 × 0.01 = 0.25 W.

해당 0.25 W는 논의의 시작 기준이며, 종료점이 아닙니다. 온도 상승과 장기 저항 이동은 일반적으로 검증 과정에서 불안한 놀라움을 촉발하는 요인입니다.

제품이 현실적으로 유지할 수 있는 가장 높은 연속 전류를 사용한 다음, 엔지니어들이 때때로 더 작았으면 하는 일상적인 현실, 즉 공차, 보정 오프셋, 제어 루프 오차 및 전원 변동에 맞추어 이를 늘립니다.

또한 수초 동안 지속되는 반복적인 전류 부하가 지속적인 운영에 유사하게 가열에 기여할 수 있으므로 더욱 긴 지속 시간 고전류 운영 모드도 평가해야 합니다.

많은 빌드에서 가혹한 조합은 단일 데이터시트 항목이 아닙니다; 높은 부하와 따뜻한 인클로저 공기, 저유량 및 인근 열원입니다.

펄스형, 조각난, 양방향 또는 재생 전류의 경우, RMS 전류에서의 가열을 계산합니다: P = I_RMS²R.

피크 전류는 측정 플롯에서 매우 높아 보일 수 있지만, 장기적인 가열은 주로 시간에 따른 RMS 전류 (I_RMS)에 의해 결정됩니다.

검증이 피크 한계에 집중될 때 반복 가능한 실패 패턴이 나타나며, 높은 듀티 사이클이 조용히 거의 지속적인 가열을 발생시킵니다.

전력의 상한을 추정할 때는 최악의 저항 값을 사용하십시오. 공차로 시작한 다음 션트의 TCR로 인해 저항 이동을 포함하세요.

명판 정격보다 전력이 낮더라도, 자체 가열은 여전히 측정을 왜곡할 수 있습니다: (a) 저항 드리프트, (b) 감지 라우팅 및 종단으로 누출되는 열 그래디언트.

종종 시간을 절약하는 보수적인 가정은 션트 본체가 인근 보드 센서가 보고하는 것보다 더 뜨거워진다는 것입니다. 특히 션트가 다른 따뜻한 구성요소 근처에 위치할 때 더욱 그렇습니다.

와트를 온도 상승 및 재료 스트레스로 변환

전력 숫자는 단독으로는 부분적인 이야기일 뿐입니다; 동일한 발열은 넓은 구리 부위에서는 지루할 수 있지만 밀집된 배치의 밀폐된 박스 안에서는 문제를 일으킬 수 있습니다.

실질적인 질문은 고온의 주변, 약한 기류 및 인근 열원이 있을 때 션트 요소와 종점이 도달하는 온도는 무엇인지, 그리고 그 결과가 장치 간에 얼마나 반복 가능한지를 묻습니다.

데이터시트는 일반적으로 기준 주변에서의 명목 전력을 명시하고 (종종 70°C) 그 지점을 초과하면 허용 파워를 줄입니다.

작동 중 실제 인클로저 "주변"이 어디에 있는지 확인하십시오. 인클로저 공기는 일반적으로 방 온도보다 훨씬 높은 온도로 상승하며 배치에 따라 크게 변동할 수 있습니다.

고려해야 할 인근 열원은 다음과 같습니다: 배터리; 인덕터; 전력 MOSFET; 정류기; 뜨거운 레귤레이터.

표면 실장형 션트의 경우, PCB 구리는 종종 대부분의 열을 제거합니다. 온도 상승은 구리 면적, 구리 두께, 평면 결합 및 열 비아 밀도로 인해 크게 변동할 수 있습니다.

편리성을 위해 구리를 줄이는 늦은 라우팅 변경은 보통 아무도 일정에 지출하기를 원하지 않는 핫스팟과 드리프트를 발생시키는 경향이 있습니다.

처음에는 관대하게 구리를 예약하고 측정이 열 거동이 잘 조절된 상태로 유지된다는 것을 보여준 후에만 이를 완화하는 워크플로우가 시작을 더 차분하게 느끼는 경향이 있습니다.

정격 전력 수준 이하에서 작동하면 즉각적인 손상을 피할 수 있지만 안정적인 감지를 보장하지는 않습니다. 많은 제품들이 먼저 부드럽게 저하됩니다: 저항이 천천히 상승하고, 보정이 변하며, 보호 임계값이 유동적으로 변합니다.

신뢰성 관점에서, 샌트를 선택할 때 종종 정확성 유지와 드리프트 행동을 중심으로 하면 더 원활하게 진행되며, 전력은 전체 결정이 아니라 하나의 입력으로 취급됩니다. 이러한 관점은 빠른 기능 테스트를 통과하지만 나중에는 soak, 반복성 검사 또는 현장 노화에서 어려움을 겪는 디자인에서의 좌절감을 줄입니다.

명확한 온도 및 드리프트 목표로 헤드룸 정의

일반적인 경험 법칙은 2배의 지속 전력 헤드룸이지만, 더 방어적인 접근 방식은 헤드룸을 허용 가능한 온도 상승 및 허용 가능한 드리프트에 연결합니다.

수명 동안 측정 정확도를 설계 목표로 삼는 경우, 샌트를 선택하여 최대 지속 부하에서 정상 상태의 온도 상승이 적당히 유지되도록 하여, 손실 곡선의 가파른 부분 근처에 맴돌지 않도록 해야 합니다.

이 선택은 주기적인 가열로 인한 납땜 접합부의 스트레스를 줄이기도 하며, 이는 갑자기 후반 단계의 디버깅 함정이 될 수 있는 문제 중 하나입니다.

오버로드 및 단기 이벤트의 경우, 에너지 및 열 사이클링 사고를 사용하십시오.

짧은 펄스는 즉각적인 고장 없이 연속 정격을 초과할 수 있지만, 여전히 영구적인 저항 변화가 남습니다.

모터 시작, 돌입 전류 또는 배터리 결함 전류에 대해 에너지를 사용하여 펄스 스트레스를 평가하십시오: E = ∫ I²R dt.

데이터 시트에서 펄스/오버로드 그래프를 제공할 경우, 실제 펄스 폭과 듀티 사이클을 사용하여 이들을 활용하십시오. 그래프가 누락되거나 모호할 경우, 반복적인 펄스를 단일 이벤트 스턴트가 아닌 열 사이클링 시나리오로 취급하십시오.

샌트는 단일 결함 펄스를 견딜 수 있지만 반복적인 스트레스 아래에서 노화될 수 있습니다. 반복은 흔히 느린 오프셋 드리프트, 납 피로로 인한 간헐적인 판독값, 또는 미세한 패드 변색으로 나타납니다.

초기에 이루어진 가속화된 사이클링 테스트는 나중의 많은 불확실성을 제거할 수 있으며, 시스템 검증 중에 때때로만 실패하는 신비로움이 줄어들어 정서적으로 보답을 받는 경우가 많습니다.

높은 스트레스 열 테스트 및 간단한 건강 검사를 통해 검증하십시오.

계산으로 후보를 좁힌 후, 벤치 검증을 통해 인클로저, 공기 흐름 및 레이아웃이 실제로 무엇을 하는지를 드러냅니다. 최대 현실적 부하로 실행하여 온도가 안정될 때까지 반복하고, 온도 극한을 가로질러 반복한 후, 테스트 전후의 저항 및 측정 안정성을 비교하십시오.

테스트 실행 중 및 이후에 이러한 건강 지표를 추적하십시오:

• 고정 전류에서 시간이 지남에 따라 오프셋 드리프트가 상승하는 경향.

• 저항체 또는 단자의 몸체보다 납땜 접합부가 눈에 띄게 더 뜨거워지는 것.

• 패드 근처의 보드 변색 또는 플럭스 잔여물 어두워짐.

• 두드리기, 진동 또는 열 사이클링 중 간헐적인 판독값.

이 작업 흐름이 피하려는 실패 행동

샌트가 열 천장에 가까워짐에 따라 위험이 가속화되며, 실패 신호는 일반적으로 몇 가지 인지 가능한 범주로 나뉩니다:

• 측정 오류로 직접 변환되는 저항 드리프트.

• 간헐적이거나 잡음의 판독값을 생성하는 열 사이클링으로 인한 납 피로 및 패드 손상.

• 보호 기능을 비활성화하거나 다른 곳에서 2차 손상을 유발하는 개방/단락 이벤트로 이어지는 과열.

확실한 열 손실 검토는 전력 계산에서 멈추지 않고 온도 상승 및 드리프트 행동에서 나타나는 여유를 입증합니다.

재료 선택 및 샌트 제작 전략

샌트의 정확도는 일반적으로 두 가지 폭넓은 주제로 거슬러 올라갑니다: 부품이 따뜻해질 때 저항이 어떻게 행동하는지와 측정 배열이 파라사이트가 판독으로 몰래 들어오는 것을 얼마나 잘 차단하는지. 실제로는 샌트를 단순한 저항 기호 이상으로 취급하는 것이 도움이 되며, 이는 숫자를 조용히 조정할 수 있는 기계적 인터페이스와 구리 기하학을 가진 작은 열 구조처럼 행동합니다.

주요 오류 원천: 온도 상승; 접속/접촉 저항; 레이아웃 기반 유도.

설계 팀이 드리프트하는 전류 판독값에 놀랄 때, 이는 드물게 오옴의 법칙이 작용을 멈췄기 때문이 아닙니다. 이는 주로 열적 및 물리적 구현이 회로도 검토 중에 간과하기 쉬웠던 행동을 추가했고, 벤치에서 무시하기 어려웠던 경우입니다.

재료 선택

실용적인 선택 목표는 낮은 온도 계수 저항(TCR)입니다. 망가닌 및 콘스탄탄과 같은 합금은 온도가 상승함에 따라 저항이 약간만 변하기 때문에 일반적으로 사용됩니다. 이러한 행동은 샌트가 종종 지속적으로 전력을 소산하도록 설계되었다는 현실에 적합하며, 심지어 적은 양의 전력도 온도를 움직여 판독값에 영향을 미칠 수 있습니다.

"자체 가열"을 예외가 아닌 정상 동작 모드로 계획하는 것이 도움이 됩니다. 합금의 TCR이 높을 경우, 부하가 안정된 동안 저항 변화가 발생하며, 측정된 전류는 실제 전류가 안정된 동안에도 불안정하게 보일 수 있습니다. 이러한 느린 드리프트는 열적인 상황이 명확해질 때까지 계측기 문제처럼 보이기 때문에 검증 중 특히 짜증스러울 수 있습니다.

부하 단계 후 느린 전류 증가에 대한 일반적인 오진: ADC 잡음; 증폭기 오프셋; 보정 오류.

일반적인 벤치 설정에서는 단계 변화 후 여러 초 동안 표시된 전류의 증가를 지켜본 후, 션트와 구리가 열적 평형에 도달하면 안정됩니다. 처음으로 이러한 행동을 관찰하는 것은 유령 문제처럼 느껴질 수 있지만, 온도 상승과 열 흐름이 주요 설계 제약으로 다루어지면 종종 사라집니다.

가열은 평균 온도 상승뿐만 아니라 션트 본체와 단자 간의 경사가 반복성을 왜곡할 수 있습니다. 컴팩트한 보드에서는 션트의 한쪽 끝이 대형 구리 붓기에 열을 방출하거나 공기 흐름을 받는 반면, 다른 쪽 끝은 비교적 뜨거울 수 있습니다. 이러한 불균형 온도 분포는 저항의 미세한 변화와 감지 배선이 무시하려고 하는 현지 전자기 유도와 접촉 동작에 영향을 줄 수 있습니다.

제작 과정에서 결과가 덜 까다롭게 느껴지도록 하려면, 일반적으로 예측 가능한 방식으로 열을 분산시키는 것이 좋습니다:

• 전류 전송 및 열 분산을 위해 충분한 구리 단면을 제공합니다.

• 한쪽을 다른 쪽보다 더 식히는 장착 세부 사항(지지대, 클램프, 인클로저 리브)을 피하십시오.

• 션트 양쪽 끝 주위의 열 환경을 기계 설계가 허용하는 대칭으로 유지하십시오.

매우 낮은 TCR 합금조차도 한계가 있습니다. 작동 지점이 큰 온도 변화를 유도하는 경우, 션트가 작거나, 공기 흐름이 불규칙하거나, 열 방출이 약한 경우, 부하 변화 후 약간의 드리프트와 긴 안정화는 단순히 물리학이 발생시키는 것입니다. 션트가 "할 수 있는 것보다 덜 뜨겁게" 작동하도록 설계하면 종종 보다 안정적인 수치와 덜 복잡한 디버그 세션을 얻을 수 있습니다.

구조

좋은 합금을 선택하는 것만으로는 작업이 끝나지 않습니다. 구조 및 상호 연결 세부 사항은 션트 신호가 일반적으로 밀리볼트 범위에서 발생하므로 작은 기생 요소가 측정하려는 양과 경쟁하기 때문에 종종 지배적입니다.

밀리볼트 영역에서는 추가적인 직렬 저항이 중요한 것이 되기까지 많은 일이 필요하지 않습니다: 납땜 필렛, 비아, 커넥터 접촉 및 구리 목을 포함하여 모든 것을 추가하여 감지가 조심스럽게 배열되지 않으면 실제 션트 전압처럼 보이는 감소를 추가할 수 있습니다. 이것은 엔지니어들이 회로도에서 자신감을 느낀 후 조립 후에는 덜 기쁘게 느껴지는 영역 중 하나로, 회로도는 PCB와 커넥터가 만드는 물리적 전류 경로를 생략하기 때문입니다.

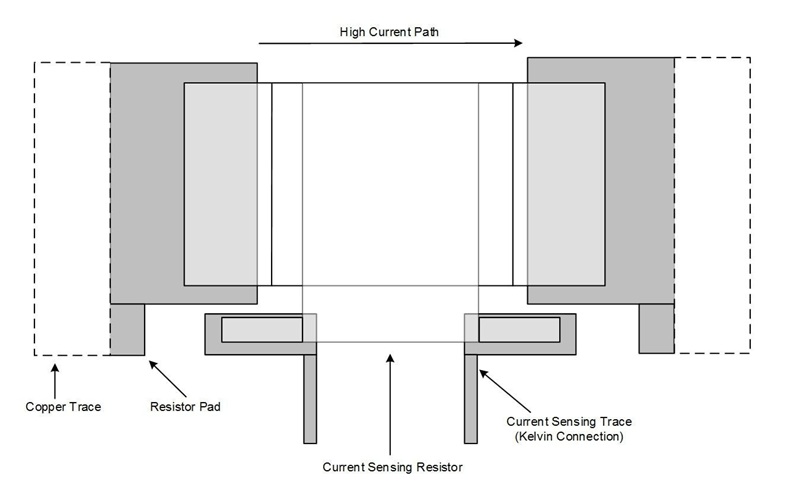

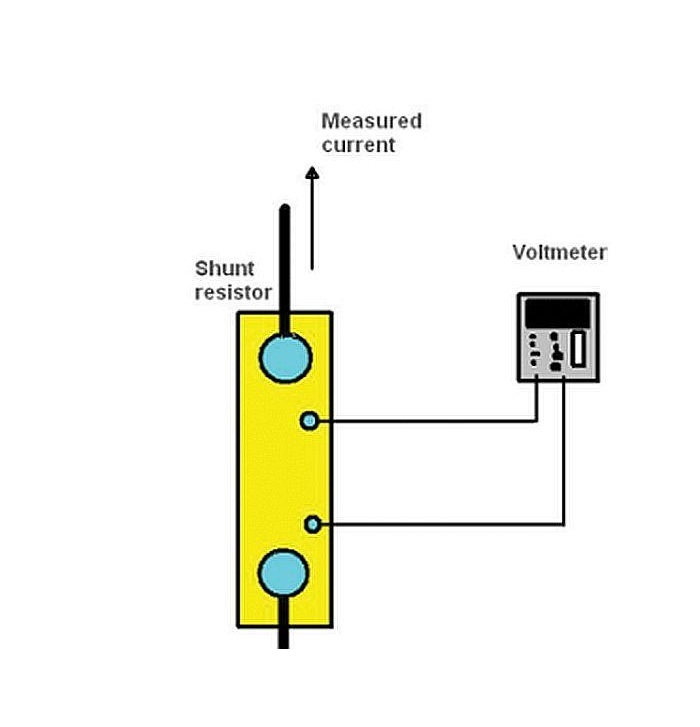

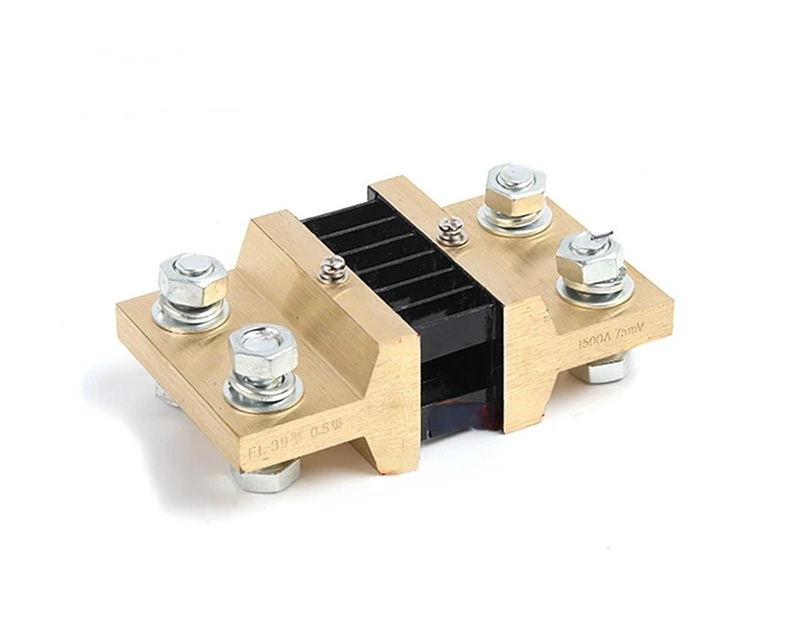

4단자(켈빈) 션트, 또는 전류와 감지 연결을 분리하는 발자국은 일반적으로 2단자 픽업보다 더 신뢰할 수 있는 결과를 생성합니다. 의도는 간단합니다: 저항 요소 자체에 걸리는 전압을 측정하는 것이지, 부하 전류를 전달하는 데 사용되는 조인트와 구리 전체에 걸쳐 측정하는 것은 아닙니다.

높은 전류에서는 직렬 저항의 작은 부분이 밀리볼트의 추가 감소를 초래할 수 있습니다. 그 추가 감소가 감지 경로에 있으면, 의도된 션트 신호와 동일한 범위에 위치하여 해석된 전류를 왜곡할 수 있습니다. 종이에서 올바르게 보이는 많은 설계는 물리적 구현이 감지 영역 내부에 숨겨진 저항을 우연히 포함시켰기 때문에 높은 수치로 읽히거나 드리프트됩니다.

켈빈 감지는 감지 경로가 의도된 전기 경계에 연결되어 있을 때만 약속한 대로 성과를 발휘합니다. 감지 패드는 저항 요소의 가장자리에 직접 전압을 감지할 때 가장 잘 작동하며, 부하 전류와 그와 연관된 IR 감소를 전달하는 고전류 구리의 어딘가에서는 작동하지 않습니다.

불쾌한 놀라움을 줄이기 위해 흔히 사용하는 레이아웃 습관:

• 켈빈 감지 탭을 저항 요소 경계에 가깝게 배치합니다.

• 감지 경로를 조밀한 차동 쌍으로 라우팅합니다.

• 감지 쌍을 전환 노드와 소음이 많은 전원 루프에서 멀리 유지합니다.

• 감지 쌍을 고전류 세그먼트를 공유하지 않고 증폭기 입력으로 직접 반환합니다.

감지 쌍을 다른 네트워크가 아닌 계측 신호처럼 다루면 제조 변동, 재작업 및 커넥터 노후화에 걸쳐 보다 안정적인 읽기를 얻을 수 있습니다. 이러한 안정성은 모든 모호한 밀리볼트가 개인적으로 느껴지는 시간 압박이 있는 늦은 단계 디버그 중에 과대 평가하기 어렵습니다.

동적 부하: 인덕턴스가 조용한 추가 전압 항용.

동적 전류가 흐를 때 인덕턴스는 측정 오류의 주요 원인이 되는 경우가 많습니다. 측정된 션트 전압은 순전히 I × R_shunt가 아닙니다. 전류가 급격히 변화할 때, 인덕티브 항목인 V_inductive = L(di/dt)가 저항의 전압 강하에 추가되거나 빼집니다. 빠르게 스위칭되는 전력 전자 장치에서는 스위칭 엣지에서 인덕티브 기여가 저항 기여를 초과할 수 있으며, 이로 인해 측정 회로가 정확하게 구성되어 있음에도 순간적인 측정값이 잘못된 것으로 보일 수 있습니다.

팀들이 놀라게 되는 한 가지 함의: 션트 배열이 DC에서 정확하게 보일 수 있지만 PWM 환경에서는 부정확하게 보일 수 있습니다. 많은 경우 회로는 계산 오류를 범하는 것이 아니라, 패러사이트 인덕턴스를 포함한 전류 경로의 물리학을 단순히 보고하고 있습니다.

저인덕턴스 션트는 넓고 평평한 전류 경로와 대칭 기하학을 통해 루프 면적을 줄입니다. 이러한 구조는 패러사이트 인덕턴스를 줄이고 di/dt 아티팩트의 크기를 낮춥니다. 실제 빌드에서는 몇 가지 기하학적 선택이 일관되게 반복성을 향해 나아갑니다:

• 저항 요소 주위의 대칭 전류 진입 및 배출.

• 최소 루프 면적을 갖는 짧고 직접적인 전류 경로.

• 션트 근처에 좁은 목을 피하는 넓은 전도체 단면.

PWM 엣지가 빠를 때, 이러한 물리적 선택은 종종 명목 저항 값을 약간 조정하는 것보다 측정 안정성에 더 많은 기여를 하며, 이는 레이아웃 변경이 아날로그 전단 문제처럼 보였던 문제를 수정하는 첫 번째 경우까지는 직관적이지 않게 느껴질 수 있습니다.

(di/dt)가 높을 때, 센스 앰프를 켈빈 포인트 가까이에 배치하면 수신을 줄이고 센스 루프 면적을 확장하지 않도록 합니다. 타이트한 차별적 라우팅도 동일한 이유로 도움이 됩니다. 필터링은 스위칭 엣지가 측정 대역폭에 앨리어싱되어 소음이 있거나 튀거나 오해를 일으키는 측정값을 생성할 수 있기 때문에 사후 생각이 아닌 의도적인 선택이 됩니다.

측정 목표 옵션(조기 선택, 레이아웃 및 아날로그 결정을 다른 방향으로 밀어줌): 전력 모니터링을 위한 평균 전류, 엣지를 감쇠시켜 디스플레이가 안정되도록 대역폭 제한; 보호를 위한 피크/일시 전류, 잘못된 트립을 줄이기 위해 저인덕턴스를 강조하며 대역폭을 더 높게 유지합니다.

일상적인 공학 용어로, 설계는 팀이 전기적으로 빠른 전류 정보가 필요한지 또는 에너지적으로 정확한 전류 정보가 필요한지에 대해 일찍 합의할 때 더 매끄럽게 느껴집니다. 이 두 목표는 모두 유효할 수 있지만, 동일한 션트 기하학, 앰프 대역폭 및 필터 전략에서 번성하기는 드뭅니다.

기계적 및 안전 요소

기계적 실행은 제품이 열, 진동, 취급 및 시간에 맞닥뜨렸을 때 이론적 성능이 유지되는지를 결정합니다. 전기적 정확성은 회로도 및 스프레드시트에서 최적화할 수 있지만, 실제 세계의 안정성과 안전 행동은 때때로 과소평가하기 쉬운 기계적 및 열적 현실에 의해 결정되는 경향이 있습니다.

열 처리 및 열로 인한 측정 오류

고전류 션트는 작은 전압 강하를 열로 변환하며, 그 열은 시스템에서 퍼지고 빠져나가기 위한 반복 가능한 경로가 필요합니다. 일관성 없는 열 경로는 측정 변동 및 드리프트를 유발할 수 있습니다. 이러한 효과는 종종 부하 변화, 인클로저 온도 변화 및 시스템 예열 기간 동안 가장 두드러지게 나타납니다.

션트는 고립되었을 때 전기적으로 건전해 보일 수 있지만, 작거나 불편한 구리 구조에 내장되면 드리프트할 수 있습니다. 실제로 주변 구리는 션트의 열 환경의 일부가 되고 전류 분포 네트워크의 일부가 됩니다.

예기치 않은 열의 일반적인 원인은 대부분 일상적인 것이므로 검토를 통과하는 경우가 많습니다: 하나의 좁아진 부분, 비아 병목 현상, 또는 전류 밀도를 집중시키는 층 전이.

권장 레이아웃 전술:

• 고전류 세그먼트에 넓고 두꺼운 구리 붓.

• 최소한의 목을 가진 짧고 직접적인 전류 경로.

• 전류와 열을 분산시키기 위한 층 전이를 위한 다수의 비아.

• 고전류 구리에서 패러사이트 저항을 피하기 위해 배치된 센스 픽업 포인트.

보드가 실험실에서 신비로운 드리프트와 함께 돌아올 때, 이는 종종 하나의 간과된 제한으로 추적되어 진정한 히터가 되어 션트 온도를 적절하게 흔들어 실제 부하 동안 측정값에 편향을 일으킵니다.

공기 흐름이 정의되기보다는 우연적일 경우, 션트 온도는 인클로저 방향, 팬 변화 또는 보드 근처의 케이블 라우팅이 얼마나 조밀한지에 따라 변할 수 있습니다. 이러한 유형의 변동성은 전기적으로 뚜렷한 변화가 없더라도 한 설정에서 다른 설정으로 감정적처럼 느껴지는 보정 행동을 생성하기 때문에 실망스러울 수 있습니다.

작은 히트싱크, 제어된 공기 흐름 채널 또는 의도적인 열 접촉 전략은 온도 프로파일을 반복 가능하게 만들 수 있다. 반복 가능성은 가능한 가장 낮은 온도를 추구하는 것보다 더 가치 있는 경향이 있으며, 이는 보정 및 제어 동작이 일관성으로부터 이익을 얻기 때문이다.

평균보다 최대 온도가 더 중요한 상황:

• PWM 부하 동적을 가진 모터 드라이브

• 솔레노이드 또는 액추에이터 펄싱

• 돌입 현상 및 빠른 전류 순간

• 듀티 사이클 산업 부하

정상 상태 열 수치에만 디자인하는 것은 듀티 사이클 전환 중 간헐적 드리프트를 발생시킬 수 있으며, 이는 종종 제어 루프가 가장 민감하고 "거의 정확한" 감지가 운영상 불편해질 때이다.

이질 금속 간의 온도 기울기는 마이크로볼트 수준의 오프셋을 생성할 수 있으며, 관심 신호가 수십 밀리볼트일 때 이러한 오프셋은 학문적이지 않게 된다. 레이아웃 대칭은 여기에 미학이 아니며, 열 EMF 불균형을 줄이는 측정 방법이다.

실용적인 대칭 습관:

• 동일한 길이와 기하학을 가진 일치하는 쌍으로 감지 트레이스를 라우팅

• 두 감지 경로 모두에서 구리 질량과 열 노출을 유사하게 유지

• 한 감지 리드를 지역 열원 근처에 두지 말고 다른 하나는 서늘한 지역에 두도록 피함

감지 쌍의 한쪽을 왜곡하는 일반적인 열원:

• MOSFET

• 인덕터

• 정류기 및 다이오드

• 고발열 조정기

디버그 중 반복적으로 나타나는 패턴은 누구도 설명할 수 없는 오프셋이 보드 온도 상승과 상관 관계가 있고, 감지 라우팅과 열 노출이 더 균형 잡히게 되면서 사라진다는 것이다.

허용오차, 안정성 및 전압 스트레스

초기 허용오차는 시작점을 영향을 미치지만, 장기 정확도는 온도, 전력 밀도, 그리고 미세하게 열 프로파일을 변화시키는 기계적 제약에 따라 저항이 이동하는 방식에 의해 더 자주 형성된다. 쉬unt 다양한 구조와 프로세스 세부 사항에 의해 결과가 좌우된다.

밀집 허용오차 쉬unt는 초기 이득 분포를 줄일 수 있지만, 시스템 이득은 여전히 전체 신호 체인을 반영한다. 생산 변동이 명목상 쉬unt 값보다는 일관된 작은 조립 차이에 의해 주도되는 것을 흔히 볼 수 있다.

이득 오류에 대한 시스템 수준 기여자:

• 증폭기 입력 오프셋 및 바이어스 전류

• ADC 기준 드리프트 및 온도 행동

• 감지 경로 라우팅 및 연결에 의해 추가된 저항

• 커넥터 또는 버스 인터페이스에서의 접촉 저항

• 구리 두께 변화 및 도금 차이

• 종단 주위의 납땜 볼륨 및 필렛 기하학

풋프린트 디자인 및 감지 픽업 배치는 납땜 필렛 및 접촉 기하학에 대한 민감도를 줄이도록 조정될 수 있다. 이 접근 방식은 종종 단순히 더 타이트한 명목상 쉬unt 허용오차를 지정하고 나머지 스택이 이상적으로 작동하기를 희망하는 것보다 더 예측 가능한 로트 대 로트 행동을 발생시킨다.

낮은 TCR은 온도에 따른 저항 이동을 제한하고, 낮은 전력 계수는 적용된 전력 밀도에 따른 저항 이동을 줄인다. 불편한 부분은 자가 발열이 부하에 의해 형성되며 일정하지 않아 드리프트가 부하 의존적이 될 수 있다는 것이다. 이는 효과적으로 제어 알고리즘이 예상하지 못할 수 있는 조용한 비선형성이다.

부하 의존적 드리프트를 자주 드러내는 조건:

• 넓은 동적 범위 작동

• 반복적인 펄스 부하

• 선형 전류 피드백을 가정하는 폐쇄 루프 제어

내구성이 있는 전략은 쉬unt를 열적으로 활성화된 것으로 처리하고 구리 확산, 예측 가능한 공기 흐름 및 규칙적인 구성 요소 배치를 사용하여 앰프당 온도 상승을 줄이는 것이다. 이는 보드 수준 열 컨텍스트가 지배적인 경우에는 데이터 시트 개선에만 의존하는 것보다 더 효과적이다.

쉬unt 드롭이 작더라도, 요소와 그 단자는 높은 공통 모드 전위에 위치할 수 있다. 이는 작동 전압 한계, 절연 시스템 행동 및 보드 수준의 크리파지/클리어런스를 시스템 수준에서 평가해야 하며, 밀리볼트 측정에서 추론해서는 안 된다.

명시적으로 실행할 설계 점검:

• 요소 및 패키지 절연 시스템 전반의 최대 작동 전압

• 적용 가능한 표준 및 오염 정도에 따른 크리파지 및 클리어런스

• 효과적인 크리파지를 줄일 수 있는 보드 청결도 및 잔여물

• 오염원 및 전도성 이물질 경로에 대한 물리적 배치

나중에 팀을 놀라게 하는 경향이 있는 오염 요인:

• 공기 흐름 경로에서의 먼지 축적

• 저장 또는 운송 중 응결

• 플럭스 잔여물 및 고르지 않은 청소 범위

필드에서 누수 실패가 무작위로 발생할 때, 근본 원인은 종종 배치, 잔여물 및 환경의 예측 가능한 조합이며, 이는 리턴과 제조 공정 세부사항을 상관관계로 분석한 후에만 명백해진다.

실제 기계적 스트레스하의 내구성

슌트는 열, 진동 및 반복적인 전원 사이클이 공존하는 곳에서 자주 사용된다. 제품이 고정형으로 판매되더라도 조립에서 기계적 이벤트가 여전히 발생하므로 조립이 비틀림, 충격 및 열 팽창 불일치를 볼 것이라고 가정하는 것이 현명하다.

종결 마감 및 보호 코팅은 예상되는 환경과 일치해야 한다. 부식은 항상 극적으로 실패하지 않으며, 조용히 밀리옴 수준의 변화를 도입하여 시간이 지남에 따라 보정을 밀어내는 경우가 있다. 이는 펌웨어 필터링이 드리프트를 덜 명백하게 만들 수 있지만 실제로 오류를 제거하지 않기 때문에 깊은 괴로움을 줄 수 있다.

부식 메커니즘을 가속화하는 환경:

• 산업 연기 및 화학 물질 노출

• 도로 소금 및 해안 소금 공기

• 높은 습도 및 빈번한 응축 사이클

대형 슌트는 강직한 앵커처럼 작동할 수 있다. 열 사이클링 중에 그 강직성이 특히 보드의 모서리, 나사 지점 또는 조립 중 휘어지는 영역 근처에서 납땜 조인트에 하중을 줄 수 있다. 실패는 종종 질량과 진동이 만나는 곳에서 나타나며, 반드시 전류 밀도가 가장 높은 곳에서 발생하는 것은 아니다.

기계적 신뢰성 측정:

• 조립 개념에 적합한 곳에 기계적 지지 추가

• 젖음 영역과 필레 모양을 제어하기 위해 권장되는 면적 패턴을 따르기

• 설치 또는 조임 중 휘어지는 PCB 영역을 넘어서는 것을 피하기

• 레이아웃 자유도가 존재할 때 고질량 부품을 알려진 휘어지는 지점에서 멀리 두기

필드 리턴은 종종 간단한 현실을 강화한다: 균열은 스트레스가 집중되는 곳에서 형성되는 경향이 있으며, 스트레스는 강성이 갑자기 변화하는 곳에서 집중된다.

혹독한 환경의 경우, 부품 선택은 실제 자격 방법을 반영하는 사이클링 및 진동 성능 데이터로 이점을 얻는다. 스테이킹이나 언더필과 같은 완화 조치는 일부 조립에서 도움이 될 수 있지만, 부작용을 확인하지 않고 적용할 경우 새로운 열 또는 스트레스 문제를 야기할 수도 있다.

종종 함께 평가되는 접근 방식:

• 검증된 열 사이클링 및 진동 데이터를 가진 부품

• 열이 갇히지 않았음을 확인한 후의 언더필 또는 스테이킹

• 새로운 스트레스 리저를 만들지 않도록 피하는 기계적 제약

잘못된 신뢰를 줄이는 테스트 계획 세부사항:

• 비상전원이 아닌 전원을 사용한 하중과 함께하는 온도 사이클링

• 듀티 사이클 전환 중 드리프트 측정

• 사이클링 후 납땜 크리프 및 미세균열 검사

비전원 열 테스트는 깨끗해 보일 수 있지만, 전류가 실제로 흐를 때만 나타나는 전력 계수 관련 드리프트 및 하중 형상 기계적 효과를 놓칠 수 있다.

안전, 규정 준수 및 안전 장치 작동

안전성은 시스템이 잘못될 때의 행동에 의해 형성되며, 구성 요소의 인쇄된 등급만으로는 정의되지 않는다. 고장 조건에서 예측 가능하게 작동하는 전류 감지 체인은 현장에서 더 차분한 결과와 서비스 중 더 명확한 진단을 생성하는 경향이 있다.

인정된 안전 인증이 있는 부품은 규정 준수의 불확실성을 줄이고 일반적으로 추적 가능성을 향상시킬 수 있다. 그럼에도 불구하고 인증은 시스템 검증을 회피하는 지름길이 아니며, Creepage, 간격 및 열 조건은 조립된 제품과 그 레이아웃 선택의 속성이다.

시스템 소유로 남아 있는 규정 준수 및 검증 항목:

• 보드 수준의 Creepage 및 간격

• 실제 인클로저 및 공기 흐름 조건에서의 열 상승

• 오염물 및 잔여물 주위의 간격

• 가정된 청결성 및 간격을 유지하는 제조 통제

슌트가 열리거나, 위쪽으로 드리프트하거나, 간헐적 연결이 발생할 수 있다고 가정하라. 제어 루프에서 열린 슌트는 전류가 없다고 잘못 해석될 수 있으며, 이는 시스템이 더 많은 구동을 요구하고 탈선 행동을 유발할 수 있다.

계획할 가치가 있는 고장 행동:

• 열린 회로 슌트 또는 들어올려진 종결

• 전류 판독값을 편향시키는 점진적인 저항 드리프트

• 진동 또는 열 팽창 중 간헐적 접촉

• 감지 리드 손상 또는 ADC 입력 이상

일반적으로 사용되는 감지 및 완화 패턴:

• 명령된 응답과 측정된 응답 비교를 통한 타당성 검사

• ADC 포화 모니터링 및 범위의 정상성 검사

• 불안정한 판독 값을 위한 타임아웃 기반 고장 잠금

• 감지가 신뢰할 수 없게 될 때의 정의된 전원 차단 작동

감지 고장 하에서 예측 가능한 전원 차단 상태로 전환하는 시스템은 모호한 피드백을 바탕으로 계속 운영하려는 시스템보다 일반적으로 검증이 더 쉽고 신뢰가 더 쉽다.

높은 전류 또는 고전압 노드 근처에서 위험한 탐색 없이 결함을 격리할 수 있도록 테스트 포인트 또는 내장 진단 기능을 제공하십시오. 서비스 팀은 설계가 감지 체인이 정상인지 확인할 수 있는 명확한 방법을 제공할 때 더 빠르게 움직이는 경향이 있으며, 이러한 속도는 종종 반복적인 시행착오 재작업으로 인한 2차 피해를 줄입니다.

서비스 친화적인 설계 조항:

• 감지 전압 및 기준 점검을 위한 접근 가능한 테스트 포인트

• 가능한 경우 내장 자가 테스트 훅 또는 교정 리드백

• 센서 결함과 부하 결함을 분리하는 명확한 격리 단계

• 안전한 조건에서 측정된 노드를 예상 값에 연결하는 문서

기계적 및 안전 요소는 정확성, 안정성 및 안전한 거동이 시간 경과에 따라 지속되는 실질적인 경로입니다. 더 신뢰할 수 있는 전류 감지 설계는 션트를 먼저 열-기계적 요소로, 두 번째로 이상적인 저항기로 취급한 후, 해당 실제 운영 맥락에 맞추어 레이아웃 대칭, 절연 원칙, 오염 제어 및 안전 논리를 정렬합니다.

계산 예제

션트 기반 전류 감지는 이론적으로 깔끔해 보이며, 방정식은 그 자체로 문제를 일으키는 경우는 드뭅니다. 사람들이 나중에 놀라게 되는 것은 온도 상승, 장착 스트레스, 구리 저항 및 커넥터 동작이 그림에 들어오면 올바른 전기 값이 얼마나 빨리 다르게 보일 수 있는지입니다. 일상적인 설계 작업에서 가장 만족스러운 션트 선택은 일반적으로 열, 조립 변동 및 배선 기생에 대해 예측 가능한 상태를 유지하면서도 아날로그 프론트 엔드가 문제없이 읽을 수 있는 신호를 생성하는 것입니다.

전체 범위 전류 100 mA와 목표 감지 전압 50 mV를 가정해 보십시오. 이 전압 수준은 일반적으로 일반적인 오프셋과 노이즈 바닥 위에 위치하여 시스템이 해상도를 찾기 위한 탐색을 강요받지 않기 때문에 편안하게 느껴집니다.

전기 설정 및 계산:

• 저항: R = 0.05 / 0.1 = 0.5 Ω

• 전체 범위 션트 소산: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW는 거의 신경 쓸 필요가 없을 정도로 작아 보이지만, 실제 하드웨어가 초기 스프레드시트에서 가정한 것보다 더 따뜻해지는 경우가 얼마나 자주 발생하는지 무시하기는 어렵습니다. 더 큰 전력 등급(예: 0.25 W)을 선택하는 것은 종종 좋은 방식으로 보수적으로 느껴지며, 이는 온도 상승을 낮추고 저항 드리프트를 줄이며 시스템이 이상적으로 동작하지 않을 때 여유 공간을 제공합니다.

비온전력 가정을 자주 넘기는 시나리오: 뜨거운 인클로저, 근처 열원, 감소된 대류, 펌웨어 또는 부하 문제로 인한 장기간의 결함 전류.

이 전류 수준에서는 자기 가열이 일반적으로 지배적인 오류 용어가 아니며, 그 현실은 기이하게도 안심이 됩니다: 션트는 괜찮을 수 있지만 프론트 엔드는 조용히 정확도 한계를 설정합니다.

50 mV 전 범위 신호는 일반적으로 증폭하기 쉬우나, 증폭기의 입력 오프셋 및 드리프트가 온도에 걸쳐 밀리볼트 범위 이하로 유지되면 설계 신뢰도가 향상됩니다. 이득 후 출력 관련 노이즈가 당신이 주의하는 가장 작은 단계들을 휩쓰는 것을 방지하는 것도 도움이 됩니다. 검토 세션에서 흔한 불만은 신중하게 선택된 션트가 온도에 따른 오프셋 드리프트가 오류 예산에서 가장 큰 기여자가 되는 증폭기와 짝지어지는 경우입니다.

낮은 전류에서도 접지 실수는 당신이 측정하려던 션트 드롭보다 부끄러울 정도로 더 큰 오류를 생성할 수 있습니다. 감지 선에 대한 조밀한 쌍 라우팅 및 깨끗한 기준 전략은 다른 하위 시스템이 상태를 전환할 때만 나타나는 오프셋을 피하는 데 도움이 됩니다.

미스터리 판독값을 줄이는 일반적인 레이아웃 관행: 션트 요소로의 켈빈 감지 라우팅, 조밀한 차동 라우팅, 제어된 복귀 경로, 높은 di/dt 루프와의 분리.

전체 범위 50 A 및 75 mV 목표 감지 전압을 가정합니다. 여기서의 의도는 익숙합니다: 소음이 있는 환경에서도 유지되는 감지 신호를 전달하면서 전력 손실을 합리적으로 유지하는 것입니다.

전기 설정 및 계산:

• 저항: R = 0.075 / 50 = 0.0015 Ω

• 전체 범위 션트 소산: P = 50² × 0.0015 = 3.75 W

5 W로 등급이 매겨진 부품은 합리적인 시작 필터가 될 수 있지만, 라벨은 드물게 전체 이야기를 전달합니다. 실제 구축에서 온도 상승은 션트를 장착하고 냉각하는 방식에 크게 의존하며, 이러한 세부 사항은 전기 수학이 완벽하더라도 결과에 지배적인 영향을 미칠 수 있습니다.

카탈로그 번호보다 더 큰 영향을 미치는 실제 요소: 구리 면적 및 두께, 공기 흐름, 장착 인터페이스, 뜨거운 구성 요소와의 근접성, 인클로저 열 흡수.

50 A에서 전압은 커넥터에서 떨어지며 구리가 75 mV와 같은 환경에 도달할 수 있습니다. 이곳이 바로 측정 논쟁이 시작되는 지점입니다. 센스 리드가 션트 요소(켈빈 연결)에서 직접 연결되지 않으면 측정에는 커넥터 노후화, 산화 및 온도로 인해 이동할 수 있는 배선 및 접촉 저항이 포함됩니다. 이는 장비가 설치 후에는 동일해 보였지만 서로 불일치하게 되는 일반적인 이유입니다.

자기 가열은 션트의 TCR에 따라 저항을 이동시키고, 그 이동은 이득 오류로 나타납니다. 열적 행동이 측정 전이 함수의 일부로 다뤄질 때 설계는 더 잘 통제되는 느낌을 줍니다.

현실적인 열/오류 체크에 일반적으로 포함되는 항목: 최악의 경우 연속 전류, 현실적인 결함 지속 시간, 뜨거운 환경, 인클로저 온도 상승, PCB 구리 확산 저항, 커넥터 가열.

고전류 순간 변화는 펌웨어에서 평균화하기 어려운 방식으로 유도성 및 기계적 불안정성을 드러낼 수 있습니다. 낮은 유도성 요소 스타일(종종 금속 요소 구조)은 빠른 전류 단계 동안 측정 아티팩트를 줄입니다. 기계적 스트레스도 존중받아야 합니다: 볼트 토크, PCB 굴곡 및 열 순환은 밀리옴 수준에서 볼 수 있는 작은 양으로 저항을 이동시킬 수 있습니다.

엔지니어들이 종종 추적하게 되는 기계적/구조적 기여 요인: 토크 변동, 와셔 쌓기, 시간에 따른 흐름, 열 팽창 불일치, 진동.

10 A 풀 스케일의 배터리 시스템과 100 mV 목표 감지 전압을 가정합니다. 계산은 간단하지만, 필드 동작은 종종 그렇지 않습니다, 특히 따뜻한 공간에서 충전 및 방전이 발생할 때는 더욱 그렇습니다.

전기 설정 및 계산:

• 저항: R = 0.1 / 10 = 0.01 Ω

• 풀 스케일 션트 소산: P = 10² × 0.01 = 1 W

2 W(또는 그 이상) 부품은 일반적으로 온도 상승을 줄이고 안정성을 향상시키며, 이는 많은 팀이 첫 번째 필드 데이터 라운드 후에 배우는 것과 일치합니다: 자기 가열과 인클로저 온도가 함께 쌓일 때 드리프트가 나타나는 경향이 있습니다. 실온 벤치 결과는 실제로 훌륭할 수 있지만 높은 환경에서의 동작을 예측하지 못할 수도 있습니다.

드리프트를 자주 드러내는 조건: 지속적인 충전/방전, 뜨거운 토크 인클로저, 제한된 공기 흐름, 인접한 전원 변환기가 보드를 따뜻하게 함.

높은 감지 전압은 신호 대 잡음 비율을 향상시키고 증폭기 요구를 완화하지만 전력 손실 및 국소 가열을 증가시킵니다. 낮은 감지 전압은 소산을 줄이지만 증폭기 오프셋, 잡음 및 레이아웃 실행에 더 많은 부담을 줍니다. 많은 강력한 설계는 중간 감지 전압을 선호하며 이후 열 관리에 진정한 노력을 기울입니다. 이는 장기적인 동작이 종종 최소 손실을 추구하는 것보다 더 예측 가능하기 때문입니다.

일반적으로 함께 평가되는 거래 축: SNR 마진, 증폭기 오프셋/드리프트 여유, 허용 가능한 소산, 온도 상승, 기계적 포장 제약.

전기 목표와 물리적 실제가 결합된 문제로 취급될 때 션트 선택은 매끄럽게 진행되는 경향이 있습니다. 다음 순서는 반복하기에 충분히 간단하면서도 일반적으로 늦게 드러나는 문제를 포착할 수 있을 만큼 충분히 구체적입니다.

전기 목표를 먼저 계산하십시오:

• 원하는 감지 전압에서 션트 저항 계산: R = Vsense / IFS

• 최악의 경우 전류를 사용하여 소산 계산: P = IMAX² × R

IMAX를 정의할 때, 전환 및 결함 사례를 포함하는 것이 도움이 되며, 이들은 첫 직관이 제안하는 것보다 더 오래 지속될 수 있습니다.

낮은 TCR, 낮은 유도성 및 잘 설명된 드리프트 행동이 있는 부품은 일반적으로 더 차분한 디버그 주기를 유도합니다. 켈빈 감지를 지원하고 안정적인 종료 및 반복 가능한 장착을 지원하는 구조는 일반적으로 부품 간 일관성에서 이득을 줍니다.

선택 중 일반적으로 함께 그룹화되는 부품 특성: TCR, 장기 드리프트 사양, 펄스 처리 메모, 유도성, 단자 스타일, 권장 랜드 패턴, 켈빈 기능.

실제 조립에서 뜨거운 환경에서의 션트 온도 상승을 측정하거나 모델링합니다. 이 단계는 엔지니어가 작게 만들고 싶어하는 요인을 드러내는 경향이 있습니다: 공기 흐름 가정, 열 흡수, 커넥터 가열 및 구리 확산 저항.

지속적인 설계 관점은 션트 감지가 열 및 기계 시스템 내에서 이루어지는 전기적 측정이라는 것입니다. 이러한 커플링을 인정하는 설계는 일반적으로 부품 간, 온도 간, 시간 간에 일관된 읽기를 제공합니다.

결론

정확한 전류 측정은 간단한 계산을 충족하는 저항기를 선택하는 것 이상을 요구합니다. 션트 값, 전력 손실, 온도 상승, 허용오차, TCR, 증폭기 성능, ADC 동작 및 PCB 레이아웃 모두 최종 결과에 기여합니다. 신호 강도, 효율, 열 한계 및 오류 원천의 균형을 맞춤으로써 설계자는 실제 작동 조건에서 안정적이고 정확하며 신뢰할 수 있는 전류 감지 시스템을 구축할 수 있습니다.

자주 묻는 질문 [FAQ]

1. 왜 극히 낮은 션트 전압을 선택하는 것이 종종 예상보다 더 많은 측정 과제를 발생시키나요?

매우 낮은 션트 전압은 전력 손실을 줄이고 효율성을 높이지만, 증폭기 오프셋, 온도 드리프트, ADC 양자화 잡음, 열전압 및 스위칭 간섭에 대해 측정을 더 취약하게 만듭니다. 신호가 작아짐에 따라 이러한 오류 원천은 측정 범위의 더 큰 비율을 소모합니다. 종이에 효율적으로 보이는 것이 실제로는 온도 및 작동 조건에서 안정적인 전류 판독을 유지하기 위해 추가 보정, 필터링 및 레이아웃 최적화가 필요할 수 있습니다.

2. 왜 션트 저항기 선택이 근본적으로 효율성과 측정 신뢰성 간의 상충 관계인가요?

션트 저항을 증가시키면 더 큰 감지 전압이 발생하여 신호 대 잡음비를 개선하고 증폭기와 ADC에 대한 압력을 줄입니다. 그러나 이를 통해 전력 손실, 온도 상승 및 부하에서 관찰되는 전압 손실이 증가합니다. 션트 저항을 줄이면 효율성이 개선되고 난방을 최소화하지만, 아날로그 정확성, PCB 레이아웃 품질 및 디지털 필터링에 대한 더 엄격한 요구를 부과합니다. 성공적인 설계는 일반적으로 하나에만 최적화하기보다는 두 가지 목표를 모두 균형 맞추는 경향이 있습니다.

3. 왜 전류 감지 회로가 실온에서 정확하게 보이지만 예열 후에 크게 드리프트할 수 있나요?

자가 가열은 션트 저항을 온도 계수에 따라 변화시킵니다. 전류가 지속적으로 흐르면 션트와 주변 구리 부분이 서서히 가열되어, 실제 전류가 변하지 않더라도 측정 값이 이동하게 됩니다. 인근 구성요소의 추가 열, 인클로저 온도 상승 및 공기 흐름 변동이 이 효과를 더욱 증폭시킬 수 있습니다. 열적 거동은 종종 장기 측정 정확성에 주요 기여자가 됩니다.

4. 왜 켈빈 감지가 저항이 낮은 션트 측정에 필수적이라고 여겨지나요?

션트 값이 밀리오옴 범위로 떨어지면 PCB 트레이스, 비아, 납땜 조인트 및 커넥터의 저항이 션트 자체와 비슷해질 수 있습니다. 켈빈 감지는 전류가 흐르는 경로와 전압을 측정하는 경로를 분리하여 저항 소자에서의 전압만 측정되도록 보장합니다. 켈빈 연결 없이 기생 저항은 조립체 간에 변동하는 전류 의존적인 오류를 도입할 수 있으며, 커넥터 노화 또는 기계적 스트레스로 인해 시간이 지남에 따라 악화됩니다.

5. 왜 많은 응용 프로그램에서 전력 손실 계산이 피크 전류 대신 RMS 전류를 기반으로 해야 하나요?

피크 전류 값은 스위칭 이벤트나 시작 과도기 동안 경 alarming할 수 있지만, 장기적인 가열은 주로 RMS 전류에 의해 결정됩니다. RMS 전류는 시간에 따라 저항기에 전달되는 평균 에너지를 반영하며, 따라서 온도 상승에 직접적인 영향을 미칩니다. 피크 전류에만 집중하는 설계는 높은 듀티 사이클 부하가 거의 지속적인 가열 조건을 생성할 때 열적 스트레스를 과소평가할 수 있습니다.
