집에서 디지털 멀티미터로 2073 트랜지스터 확인하는 방법

2073 트랜지스터는 결함이 발생하거나 핀 연결이 잘못되면 전체 회로에 영향을 미칩니다. 먼저 테스트를 하면 트랜지스터가 아직 건강한지 아니면 이미 손상되었는지 확인할 수 있습니다. 디지털 멀티미터로 트랜지스터를 확인하는 것은 불필요한 수리를 방지하고 회로에 연결된 다른 부품을 보호하는 데도 도움이 됩니다. 이 가이드에서는 디지털 멀티미터를 사용하여 2073 트랜지스터를 단계별로 확인하는 방법, 적절한 설정, 핀 식별, 결함 확인 및 안전 팁을 배울 수 있습니다.

카탈로그

테스트에 필요한 도구

2073 트랜지스터를 확인하기 전에 테스트를 더 안전하고 정확하게 만들기 위해 몇 가지 기본 도구가 필요합니다. 이러한 도구는 트랜지스터 핀을 식별하고, 내부 접합을 확인하며, 테스트 중 잘못된 판독을 피하는 데 도움이 됩니다.

디지털 멀티미터

디지털 멀티미터는 집에서 2073 트랜지스터를 테스트하는 데 사용되는 주요 도구입니다. 트랜지스터 핀 간의 저항, 연속성 및 다이오드 전압 강하를 확인할 수 있습니다. 핀배치 테스트를 위한 다이오드 모드는 내부 접합이 어떻게 전류를 전도하는지 확인하여 베이스, 컬렉터 및 이미터를 찾는 데 가장 유용한 설정입니다.

다이오드 모드, 저항 모드, 선명한 디스플레이 및 단단한 프로브가 있는 멀티미터를 선택하세요. 청결하고 안정적인 프로브는 접촉 불량으로 인해 불안정한 판독이 나올 수 있으므로 중요합니다. 일부 멀티미터에는 트랜지스터 테스트 소켓도 있지만, 올바른 테스트 단계를 알고 있다면 일반 프로브로도 충분합니다.

데이터시트 또는 핀배치 참조

데이터시트나 신뢰할 수 있는 핀배치 참조는 2073 트랜지스터의 올바른 핀 배열을 확정하는 데 도움이 됩니다. 멀티미터가 핀을 식별하는 데 도움을 줄 수 있지만, 데이터시트는 특히 제조사에 따라 일부 트랜지스터 버전이 다른 배열을 가질 수 있기 때문에 더 명확한 참조를 제공합니다.

데이터시트와 멀티미터를 함께 사용하면 테스트의 신뢰성을 높일 수 있습니다. 핀 간의 전압 강하를 측정한 후, 트랜지스터를 회로에 설치하기 전에 결과를 참조 핀배치와 비교하세요. 이는 배선 실수, 과열 및 회로 고장을 방지하는 데 도움이 됩니다.

정전기 방지 및 안전 예방 조치

트랜지스터를 테스트하기 전에 항상 전원을 끄고 회로를 전원 공급 장치에서 분리하세요. 트랜지스터가 여전히 기판에 연결되어 있다면, 주변 커패시터의 전하를 먼저 방전하세요. 저장된 전압은 부품 또는 멀티미터를 손상시킬 수 있습니다.

또한 민감한 전자 부품에 대해 작업하는 경우 트랜지스터 핀을 너무 많이 만지지 않도록 해야 합니다. 정전기는 테스트 결과에 영향을 미치거나 인근 부품을 손상시킬 수 있습니다. 작업 공간을 깨끗하게 유지하고 절연된 프로브를 사용하면 테스트 과정을 더 안전하게 만들 수 있습니다.

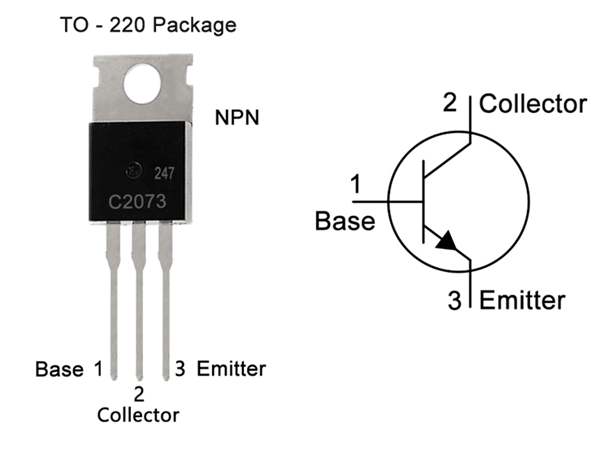

2073 트랜지스터 핀배치 이해하기

2073 트랜지스터는 일반적으로 세 개의 단자를 가지고 있습니다:

• 베이스 (B)

• 컬렉터 (C)

• 이미터 (E)

이 핀들은 회로에서 올바르게 연결되어야 합니다. 잘못된 핀 연결은 과열, 약한 증폭, 스위칭 작동 불가 또는 트랜지스터 고장을 초래할 수 있습니다.

많은 TO-220 패키지 버전에서 핀 배열은 트랜지스터의 전면에서 인쇄된 텍스트가 사용자에게 향하도록 볼 수 있습니다. 그러나 일부 제조업체는 다른 핀 레이아웃을 사용할 수 있으므로 설치 전에 확인하는 것이 중요합니다.

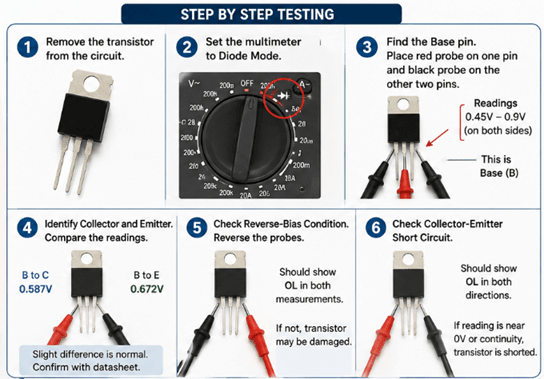

디지털 멀티미터를 사용하여 2073 트랜지스터를 점검하는 방법

회로에서 트랜지스터 제거

정확한 검사를 위해 먼저 회로 기판에서 2073 트랜지스터를 제거하십시오. 연결된 상태에서 테스트하면 인근 저항기, 커패시터, 다이오드 또는 코일이 판독 값에 영향을 줄 수 있습니다. 이는 정상적인 트랜지스터를 고장난 것처럼 보이게 하거나 고장난 트랜지스터를 정상으로 보이게 할 수 있습니다.

인두를 조심스럽게 사용하고 트랜지스터 핀에 너무 많은 열을 가하지 않도록 하십시오. 트랜지스터를 제거한 후 멀티미터 프로브가 금속 핀에 제대로 접촉할 수 있도록 단자를 청소하십시오. 불량 프로브 연결은 불안정한 판독 값이나 잘못된 판독 값을 초래할 수 있습니다.

멀티미터를 다이오드 모드로 설정

멀티미터 선택기를 다이오드 모드로 전환하십시오. 이 설정은 일반적으로 다이오드 기호로 표시됩니다. 다이오드 모드는 반도체 접합의 순방향 전압 강하를 직접 확인하기 때문에 저항 모드보다 더 좋습니다.

정상적인 실리콘 트랜지스터는 접합부가 순방향 바이어스 상태일 때 일반적으로 0.45V에서 0.9V 사이의 순방향 전압 강하를 보여줍니다. 정확한 값은 트랜지스터 상태, 온도 및 멀티미터 모델에 따라 다를 수 있습니다.

테스트 전에 두 프로브를 서로 접촉시켜 멀티미터가 제대로 반응하는지 확인할 수 있습니다. 이는 트랜지스터를 테스트하기 전에 프로브와 미터가 제대로 작동하는지 확인하는 데 도움이 됩니다.

베이스 핀 찾기

빨간 프로브를 트랜지스터의 한 핀에 놓는 것으로 시작하십시오. 그런 다음 검은 프로브를 다른 두 핀에 각각 접촉시켜보십시오. 두 판독 값이 각각 약 0.45V에서 0.9V가 나오면 빨간 프로브가 연결된 핀은 NPN 트랜지스터의 베이스 핀일 가능성이 높습니다.

두 개의 순방향 전압 판독을 얻지 못한 경우 빨간 프로브를 다른 핀으로 이동하고 프로세스를 반복하십시오. 한 핀이 다른 두 핀에 적절한 다이오드 판독 값을 제공할 때까지 계속하십시오.

NPN 트랜지스터의 경우 빨간 프로브가 베이스에 있을 때 베이스가 전도되고 검은 프로브가 콜렉터와 이미터에 접촉할 때 전도합니다. 모든 판독 값이 OL을 나타내면 트랜지스터가 열려 있거나 올바른 핀 조합을 테스트하고 있지 않을 수 있습니다. 모든 판독 값이 매우 낮으면 트랜지스터가 단락되었을 수 있습니다.

콜렉터와 이미터 식별

베이스를 찾은 후 남은 두 핀은 콜렉터와 이미터입니다. 이 두 핀은 기본 멀티미터만으로 확인하기가 더 어렵습니다. 왜냐하면 이들의 판독 값이 서로 비슷할 수 있기 때문입니다.

한 가지 유용한 방법은 베이스에서 이미터까지와 베이스에서 콜렉터까지의 전압 강하를 비교하는 것입니다. 많은 NPN 트랜지스터에서 베이스-이미터 판독 값은 베이스-콜렉터 판독 값과 약간 다를 수 있습니다. 그러나 이 차이는 항상 큰 것은 아니므로 데이터 시트나 신뢰할 수 있는 핀 배열 다이어그램으로 확인하는 것이 여전히 좋습니다.

콜렉터와 이미터를 올바르게 식별하는 것은 중요합니다. 회로에서 이 핀들이 서로 바뀌면 트랜지스터가 약하게 전도할 수 있지만 제대로 작동하지 않습니다. 과열이 발생하거나, 이득이 손실되거나, 전환이 원활하지 않거나, 회로가 Fail할 수 있습니다.

역 바이어스 상태 확인

순방향 판독을 확인한 후 프로브 방향을 반대로 돌리십시오. 검은 프로브를 베이스에 놓고 빨간 프로브를 콜렉터와 이미터에 각각 접촉시키십시오.

정상적인 NPN 트랜지스터는 일반적으로 이 방향에서 OL 또는 전도하지 않아야 합니다. 이는 내부 접합부가 역 바이어스 상태에서 전류를 제대로 차단하고 있음을 의미합니다.

트랜지스터가 순방향 및 역방향 모두에서 낮은 판독 값을 보인다면 내부 누수나 접합 손상이 있을 수 있습니다. 이는 과열, 전압 스파이크 또는 잘못된 회로 연결 후에 발생할 수 있습니다.

콜렉터-이미터 단락 확인

마지막 테스트는 콜렉터와 이미터 사이를 확인하는 것입니다. 한 방향으로 프로브를 콜렉터와 이미터에 놓은 후 프로브를 반대로 하고 다시 테스트하십시오.

좋은 트랜지스터는 베이스 전류가 인가되지 않았을 때 콜렉터와 이미터 사이에서 일반적으로 OL을 보여줍니다. 만약 멀티미터가 거의 0V, 매우 낮은 저항 또는 두 방향 모두에서 연속 비프음을 나타내면 트랜지스터는 단락된 것으로 보입니다.

콜렉터-이미터 단락은 파워 트랜지스터에서 흔한 고장입니다. 이는 퓨즈가 나가거나, 과열이 발생하거나, 전원 공급이 종료되거나, 출력이 없거나 회로에서 연속적인 전류 흐름을 유발할 수 있습니다. 이 단락이 존재한다면 트랜지스터를 교체해야 합니다.

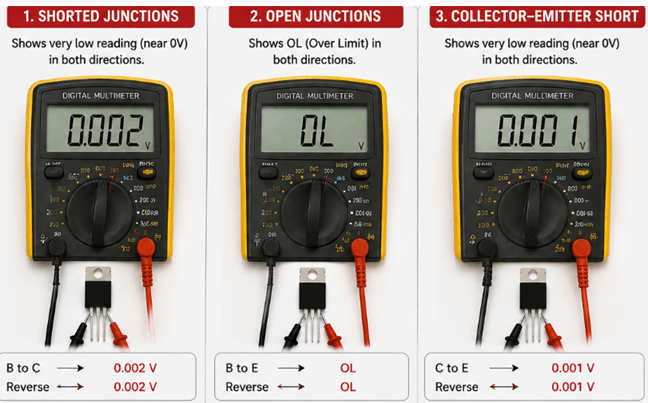

고장난 2073 트랜지스터의 징후

손상된 2073 트랜지스터의 일반적인 증상은 다음과 같습니다:

• 콜렉터와 이미터 사이의 단락

• 다이오드 모드에서 전압 강하 없음

• 양방향 전도

• 작동 중 과열

• 타버린 자국 또는 균열 패키지

• 약하거나 왜곡된 회로 출력

테스트 중 이러한 증상이 나타나면 트랜지스터 교체가 필요할 수 있습니다.

테스트 중 흔한 실수

회로에 연결된 상태에서 테스트

2073 트랜지스터를 회로에 연결한 상태에서 테스트하면 잘못된 결과가 나올 수 있습니다. 근처의 저항, 커패시터, 다이오드, 코일 또는 다른 트랜지스터가 멀티미터 판독값에 영향을 줄 수 있습니다. 보다 정확한 테스트를 위해 먼저 트랜지스터를 보드에서 제거한 후 핀과 접합을 확인하십시오.

다이오드 모드 대신 연속성 모드 사용

연속성 모드는 트랜지스터 접합을 확인하는 데 가장 좋은 설정이 아닙니다. 왜냐하면 연결이 있는지 여부만 알려주기 때문입니다. 다이오드 모드는 베이스, 컬렉터 및 이미터 간의 전방 전압 강하를 보여주기 때문에 더 좋습니다. 이는 정상 판독값, 개방 접합, 누수 또는 단락을 더 쉽게 식별할 수 있게 해줍니다.

잘못된 프로브 배치

잘못된 프로브 배치는 테스트를 혼란스럽게 만들고 잘못된 핀 식별로 이어질 수 있습니다. NPN 2073 트랜지스터의 경우, 빨간 프로브는 일반적으로 베이스에 놓이고 검은 프로브는 컬렉터 및 이미터를 확인합니다. 프로브가 너무 일찍 역전되면 멀티미터가 OL을 표시하고 트랜지스터가 고장났다고 생각하게 만들 수 있습니다.

데이터시트 무시

일부 2073 트랜지스터는 제조업체 또는 패키지 버전에 따라 다른 핀 배열을 가질 수 있습니다. 기억에만 의존하면 잘못된 배선, 과열, 약한 출력 또는 회로 고장으로 이어질 수 있습니다. 항상 믿을 수 있는 데이터시트나 핀 아웃 참조와 멀티미터 결과를 비교한 후 트랜지스터를 재설치하십시오.

테스트 전 안전 수칙

• 트랜지스터를 제거하기 전에 전원을 끊으십시오

• 핀에 불필요하게 만지지 마십시오

• 제대로 작동하는 멀티미터를 사용하십시오

• 측정 중 프로브를 안정적으로 유지하십시오

• 민감한 부품 근처에서 정전기 방전을 피하십시오

• 트랜지스터를 재설치하기 전에 핀 아웃을 다시 확인하십시오

결론

디지털 멀티미터로 2073 트랜지스터를 확인하는 것은 여전히 작동하는지 또는 이미 손상되었는지 아는 간단한 방법입니다. 다이오드 모드를 사용하여 베이스, 컬렉터 및 이미터를 식별한 다음 개방 접합, 역누수 또는 컬렉터-이미터 단락을 확인할 수 있습니다. 항상 트랜지스터를 재설치하기 전에 신뢰할 수 있는 데이터시트나 핀 아웃 참조와 판독값을 비교하십시오.

자주 묻는 질문 [FAQ]

1. 왜 다이오드 모드가 연속성 모드보다 2073 트랜지스터를 검사하는 데 선호되는 방법인가요?

다이오드 모드는 트랜지스터의 PN 접합에서 전방 전압 강하를 측정하기 때문에 선호됩니다. 이는 베이스-컬렉터 및 베이스-이미터 접합이 건강한지, 개방되었는지 또는 단락되었는지를 보다 정확하게 나타냅니다.

2. 왜 2073 트랜지스터를 회로에 연결한 채로 테스트하면 잘못된 판독값이 나올 수 있나요?

저항, 커패시터 및 다이오드와 같은 주변 구성 요소가 멀티미터 판독값에 영향을 미치는 대체 전류 경로를 만들 수 있습니다. 이는 손상된 트랜지스터가 양호하게 보이게 하거나 건강한 트랜지스터가 테스트 중에 고장으로 보이게 만들 수 있습니다.

3. 디지털 멀티미터는 2073 트랜지스터의 베이스 핀을 식별하는 데 어떻게 도움이 되나요?

NPN 트랜지스터를 다이오드 모드로 테스트할 때, 빨간 프로브가 베이스에 연결되면 베이스는 일반적으로 컬렉터와 이미터에 대해 전방 전압 판독값을 나타냅니다. 0.45V에서 0.9V 사이의 판독값은 일반적으로 건강한 접합을 나타냅니다.

4. 전력 트랜지스터 회로에서 올바른 컬렉터 및 이미터 핀을 식별하는 것이 왜 중요한가요?

컬렉터와 이미터를 역전시키면 트랜지스터 증폭이 감소하고 스위칭 성능이 약해지며 과열이 발생하고 회로 작동이 불안정해질 수 있습니다. 고전력 응용 프로그램에서는 잘못된 핀 연결이 주변 구성 요소를 손상시킬 수 있습니다.

5. 2073 트랜지스터를 테스트할 때 OL 판독값은 일반적으로 무엇을 의미하나요?

OL 판독값은 일반적으로 접합을 통한 전도가 없음을 의미합니다. 이는 역 바이어스 테스트 중에 기대되는 결과지만, 모든 방향에서 OL이 나타나면 트랜지스터의 내부 접합이 열려 있을 수 있으며 이미 손상되었을 수 있습니다.

6. 왜 컬렉터-이미터 단락이 가장 심각한 트랜지스터 고장 중 하나로 간주되나요?

컬렉터-이미터 단락은 적절한 베이스 제어 없이 전류가 지속적으로 흐르게 합니다. 이는 퓨즈가 나가고, 과열이 발생하며, 전원 공급 장치가 차단되고, 출력 신호가 없게 되며, 심각한 회로 손상을 초래할 수 있습니다.

7. 과열이 2073 트랜지스터의 내부 구조에 어떻게 영향을 미칠 수 있나요?

과도한 열은 트랜지스터 내부의 반도체 접합부를 손상시켜 누설 전류, 단락, 불안정한 작동 또는 트랜지스터의 완전한 고장을 초래할 수 있습니다. 화상 흔적이나 깨진 패키지와 같은 물리적인 징후도 나타날 수 있습니다.
