IoT 기기의 작동 원리: 아키텍처, 구성 요소 및 성능 요인

IoT 기기는 실제 세계의 조건을 감지하고 데이터를 처리하며 네트워크를 통해 통신하고 행동을 유발함으로써 물리적 세계를 디지털 시스템에 연결합니다. 그들의 성능은 단순한 연결성 이상의 것에 달려 있습니다. 신뢰할 수 있는 작동은 정확한 감지, 효율적인 처리, 안전한 통신, 전원 관리 및 장기적인 시스템 안정성이 필요합니다. 이 기사는 엣지에서 데이터 수집을 시작으로 클라우드 통합 및 실제 배치 고려 사항에 이르기까지 IoT 기기가 어떻게 작동하는지 설명합니다.

카탈로그

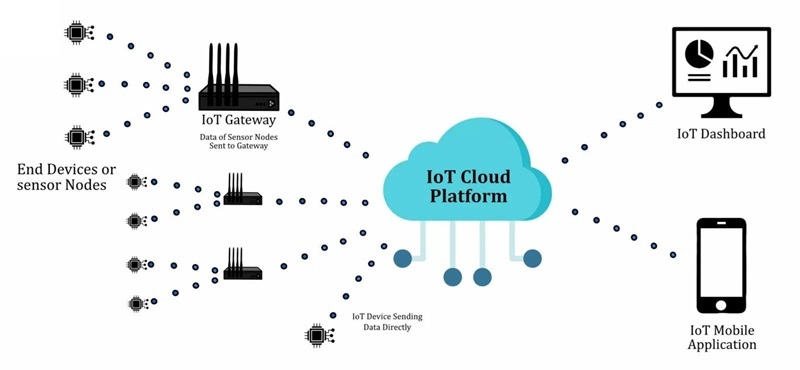

IoT 기기가 작동하는 방식

IoT 제품은 닫힌 측정 가능한 루프로 간주될 때 이해하기가 더 쉽습니다: 물리적 세계를 관찰하고, 관찰한 것을 전자 장치가 처리할 수 있는 데이터로 변환하며, 그 데이터를 해석할 수 있는 장소로 이동시키고, 그 다음에는 반응을 유발합니다. 많은 팀이 “연결성”을 추구하는 것부터 시작하는데, 이는 이해할 수 있습니다. 데모는 대시보드가 실시간으로 업데이트될 때 멋져 보이지만, 현장에서는 기기가 3일째, 30일째, 300일째에도 동일하게 작동하는지 여부로 판단됩니다.

루프는 최악의 시기에 나타나기 마련인 일상적인 제약을 견뎌야 합니다: 제한된 전원, 예측할 수 없는 지연, 간섭, 비용 한도, 그리고 진화하는 보안 기대치. 이러한 제약을 염두에 두고 루프가 설계되면, 네트워크 및 클라우드 계층은 제품의 매끄러운 확장 느낌을 줄 수 있으며, 놀라움과 취약한 엣지 케이스의 원천이 아닙니다.

감지: 물리적 신호를 전기 신호로 변환

엣지에서 센서는 실제 세계 변수를 장치가 측정할 수 있는 전기적 표현으로 변환합니다. 변수가 환경적, 기계적 또는 전기적일 수 있으며, 센서의 작업은 온도 변화, 진동 및 설치 변동을 넘어 해석 가능한 신호를 생성하는 것입니다.

일반적으로 측정되는 실제 변수:

• 온도

• 진동

• 압력

• 빛

• 운동

• 전류

• 가스 농도

센서의 출력은 일반적으로 두 가지 범주 중 하나에 해당하며, 선택은 모든 하류(프론트 엔드 설계, 샘플링 및 노이즈 허용오차)에 영향을 미칩니다.

일반적인 센서 출력 유형:

• 아날로그: 지속적으로 변하는 전압 또는 전류

• 디지털: I²C/SPI/UART를 통한 패킷화된 판독값

실험실 조건 외부에서 측정 정확도는 센서 자체 이상의 것에 의존합니다. 배치, 장착력, 공기 흐름, 인근 열원, 케이블 배선 및 기계적 결합과 같은 설치 요인은 결과에 상당한 영향을 미칠 수 있습니다.

측정 오류는 종종 센서 결함보다는 설치 문제로 인해 발생합니다. 유연한 장착 표면이나 공진 구조는 데이터를 왜곡하고 오해의 소지가 있는 판독값을 생성할 수 있습니다. 장착 및 기계 설계를 측정 시스템의 일부로 간주하면 문제 해결 시간을 줄이고 측정 신뢰성을 향상시킬 수 있습니다.

조건: 아날로그 전단 (AFE) 및 신호 위생

많은 장치가 원시 센서 출력을 디지털화하기 전에 아날로그 전단 (AFE)을 통해 라우팅합니다. 이 단계는 나머지 시스템이 안정적이고 신뢰할 수 있는 신호로 작동하는지 아니면 제어된 조건에서만 작동하는 것인지 조용히 형성합니다.

일반적인 AFE 기능:

• 신호를 ADC의 유효 입력 범위 내에 유지하기 위한 바이어싱 및 참조 생성

• 작은 신호를 측정 가능하게 하기 위한 증폭(기기 증폭기, 이득 단계)

• 필터링(저와 전위 필터링)을 통해 노이즈를 줄이고 오해의 소지가 있는 고주파 콘텐츠를 제한합니다.

• 보호(ESD 구조, 서지 보호, 입력 클램프)를 통해 배선 실수와 취급을 견딜 수 있도록 합니다.

실제 운영 환경은 종종 모터, 긴 케이블, 스위칭 레귤레이터 및 근처 라디오와 같은 노이즈 소스를 도입합니다. 이러한 효과는 출처가 확인될 때까지 무작위로 보일 수 있는 측정 오류를 생성할 수 있습니다.

좋은 접지, 적절한 차폐 및 기본적인 저와 전위 필터링은 종종 복잡한 소프트웨어 필터링에만 의존하는 것보다 신호 품질을 더 효과적으로 개선합니다. 소스에서 노이즈를 해결하는 것이 일반적으로 더 신뢰할 수 있는 측정치 및 시스템 성능을 생성합니다.

변환: 의도적인 거래가 있는 ADC 샘플링

신호가 아날로그일 때, ADC가 이를 디지털 샘플로 변환합니다. 변환 자체는 단순하지만, 실제 배터리 및 네트워크 한계에서 잘 작동하는 샘플링 매개변수를 선택하는 데 경험이 많이 필요합니다.

하류 동작을 형성하는 두 가지 샘플링 선택:

• 샘플링 속도: 현상을 포착할 만큼 빠르지만 전력을 소모하고 불필요한 데이터를 생성할 만큼 빠르지 않아야 합니다.

• 해상도: 노이즈와 드리프트를 잘못된 정밀도로 전환하지 않고 의미 있는 변화를 감지할 만큼 세밀해야 합니다.

샘플링은 고립된 사양이 아닌 시스템 수준의 결정으로 간주될 때 가장 잘 작동합니다. 과도한 샘플링은 더 많은 라디오 활동을 조용히 강제할 수 있습니다(그리고 라디오 시간은 종종 배터리가 가장 먼저 소모되는 부분입니다). 부족한 샘플링은 사용자들이 문제가 발생한 순간으로 기억하는 짧고 운영적으로 중요한 이벤트, 압력 급증, 충격, 짧은 멈춤 등을 놓칠 수 있습니다.

계산: 마이크로컨트롤러 처리, 타이밍 및 엣지 로직

마이크로컨트롤러(MCU)는 일반적으로 타이머, 인터럽트 및 DMA를 사용하여 정해진 일정에 따라 센서 데이터를 읽습니다. 이렇게 하면 펌웨어가 확장되더라도 장치의 타이밍이 일관되게 유지됩니다. 일관된 타이밍은 지루하게 느껴지는 세부 사항 중 하나이지만, 필드 문제를 디버깅하는 날에 “신호”가 실제로는 예약 지터라는 것을 깨닫게 됩니다.

일반적인 MCU 측 처리 작업:

• 디지털 필터링(이동 평균, 중앙값, IIR)을 통해 지터와 이상치를 줄입니다.

• 보정 및 보상(편향 보정, 온도 보상, 선형화)

• 규칙 평가(임계값, 히스테리시스, 디바운싱)를 통해 불안정한 토글을 방지합니다.

• 경량 엣지 분석(특징 추출, 이상 점수 매기기, 압축)을 통해 대역폭과 클라우드 컴퓨트를 줄입니다.

유용한 설계 접근 방식은 측정 데이터를 결정 논리에서 분리하는 것입니다. 센서 판독값은 일반적인 물리적 조건으로 인해 변동할 수 있지만, 안정적인 시스템 동작은 히스테리시스, 타이밍 윈도우 및 상태 기계 제어를 통해 유지될 수 있습니다. 이러한 분리는 잘못된 경고를 줄이고 시스템 안정성을 개선하며 일시적인 측정 변동이 발생할 때 잘못된 고장 표시를 방지하는 데 도움이 됩니다.

모든 결정이 클라우드에서 기다리는 것의 이점을 누리지 않습니다. 일부 활동은 시간에 민감하거나 손상을 회피하는 데 주력하고, 이를 장치 외부에서 처리하는 것은 네트워크가 느리거나 없는 경우 불편한 실패 모드를 발생시키는 경향이 있습니다.

일반적으로 로컬에서 처리되는 예:

• 과전류 차단; 과열 보호; 모터 정지 감지

클라우드는 작업이 더 넓은 맥락이나 더 긴 시간 범위의 이점을 누릴 때 빛을 발합니다.

클라우드 측 결정 카테고리:

• 장기 트렌드 분석 및 예측 유지보수

• 장치 간 상관 관계

• 모델 업데이트 및 전체 차량 정책 변경

팀들이 자주 수렴하는 실용적인 규칙은 간단합니다: 지연된 명령이 손상을 일으킬 수 있다면, 장치는 스스로를 먼저 보호하고 그 후에 보고해야 합니다. 이러한 접근 방식은 네트워크 중단 동안 호출을 받는 경우 특히 좋은 방식으로 보수적으로 느껴집니다.

통신: 라디오/유선 링크 및 애플리케이션 프로토콜

통신 계층은 원거리 측정 값을 전화, 게이트웨이 또는 클라우드 엔드포인트로 이동시킵니다. 링크 기술을 선택하는 것은 유행에 관한 것이 아니라 물리적 환경, 배치 모델 및 전력 예산과 맞는 것에 관한 것입니다.

일반적인 연결 옵션:

• Wi‑Fi; BLE; Zigbee/Thread; 셀룰러(LTE-M/NB-IoT); 이더넷

링크 계층 위에서 장치들은 애플리케이션 프로토콜을 사용하여 메시지를 구조화하고 전달합니다. 적절한 프로토콜은 제품이 스트리밍 원거리 측정, 구성 작업 흐름 또는 기존 기업 배관과의 호환성을 필요로 하는지 여부에 따라 달라집니다.

일반적인 애플리케이션 프로토콜:

• MQTT

• HTTP

실제 배치는 안정적인 연결성을 거의 제공하지 않습니다. 액세스 포인트는 재부팅되고, 게이트웨이는 사라지며, 셀룰러 범위는 변하고 간섭은 나타났다 사라집니다. 장치는 데이터를 버퍼링하고, 신중하게 재시도할 수 있으며(네트워크를 DDOS하지 않는 방식으로), 링크가 불완전할 때 시스템이 이해 가능하도록 하기 위해 명확한 마지막 알려진 상태 행동을 유지할 수 있을 때 훨씬 더 신뢰할 수 있게 느껴집니다.

텔레메트리는 일반적으로 기밀성과 무결성을 위해 TLS로 보호됩니다. 많은 제품에서 첫 번째 보안 승리는 단순히 암호화를 모든 곳에서 활성화하는 것이지만, 지속 가능한 보안은 장치의 전체 수명에 걸쳐 신원과 업데이트를 관리 가능하게 만듭니다.

일반적인 보안 구성 요소:

• 고유한 장치 신원 및 인증서 기반 인증

• 안전한 키 저장(보안 요소 또는 MCU 신뢰 영역)

• 무단 코드 실행 가능성을 줄이기 위한 서명된 펌웨어 및 보안 부팅

숙련된 팀이 인식하는 패턴이 있습니다(종종 힘든 방법으로 배운 후): 신원, 키 관리 및 업데이트 경로가 조기에 설계될 때 보안 작업은 훨씬 덜 고통스럽습니다. 이러한 기반이 처음부터 계획되면 장치는 처음 주요 현장 업데이트가 있을 때까지가 아니라 수년 동안 서비스 가능성을 유지하는 경향이 있습니다.

클라우드 및 데이터

클라우드(또는 온프레미스 플랫폼)에서 데이터는 저장되며, 종종 시계열 시스템에 저장된 후 집계 및 분석됩니다. 클라우드는 원시 텔레메트리가 최종 사용자, 운영자 또는 자동화된 정책 엔진 등 누군가가 실제로 조치할 수 있는 출력으로 전환될 수 있는 장소입니다.

일반적인 클라우드 출력:

• 경고(임계값 위반, 결함 감지)

• 예측(남은 유용한 수명, 드리프트 감지)

• 대시보드(KPI, 트렌드, 함대/장치 건강)

• 제어 명령(설정 포인트, 일정, 작업 활성화/비활성화)

클라우드의 가치는 팀이 데이터가 지원해야 하는 결정을 미리 결정할 때 가장 쉽게 포착됩니다. 이러한 규율이 없으면 텔레메트리는 신뢰성 있게 수집되고 충실하게 저장되지만 거의 사용되지 않는 비싼 배경 소음으로 변하는 경향이 있습니다.

작동: 안전하고 반복적으로 명령 실행하기

장치로 다시 전송된 명령은 액추에이터를 구동하며, 이 루프의 부분은 하드웨어 현실이 시끄럽게 나타나는 곳입니다. 액츄에이션은 하중에 맞는 드라이버 회로를 필요로 하며, 실패를 혼란스럽지 않고 예측 가능하게 만드는 안전 장치의 혜택을 누립니다.

일반적인 액추에이터:

• 모터

• 밸브

• 릴레이

• 히터

• LED

• 스피커

일반적인 드라이버 및 보호 요소:

• MOSFET; 릴레이; H-브릿지; 트라이액(하중 특성에 따라 다름)

• 플라이백 다이오드 및 스너버(유도 하중용)

• 전류 감지 및 열 보호

• 가능할 때 상태 확인(한계 스위치, 위치 피드백, 전기 신호)

신뢰성 마인드셋의 일환으로 유리한 결과를 낳는 것은 액츄에이션이 위험이 집중되는 곳이라고 가정하는 것입니다. 센서는 종종 조용히 실패하지만, 액추에이터는 사용자가 즉시 알아차릴 수 있는 방식으로 실패할 수 있습니다. 간단한 안전 장치, 타임아웃, 인터록, 정상 검사 등이 종종 연쇄 문제를 예방하고 불가피한 엉뚱한 엣지 케이스 동안 시스템을 더 신뢰할 수 있게 만듭니다.

루프가 반복됩니다.

이 감각; 계산, 통신, 액츄에이트 주기는 지속적으로 반복됩니다. 로컬에서는 밀리초 단위로 실행될 수 있으며, 클라우드 왕복 시간은 네트워크와 백엔드 부하에 따라 몇 초가 걸릴 수 있습니다. 좋은 제품은 타이밍과 전력을 모든 다른 결정을 형성하는 디자인 입력으로 취급하는 반면, 최종 단계에서 최적화해야 할 사후 고려 사항으로 다루지 않습니다.

일반적인 시스템 수준의 전략:

• 불필요한 전송을 줄이기 위해 엣지 처리 사용

• 대기 시간이 허용되는 경우 텔레메트리를 일괄 처리하고 압축

• 배터리로 구동 되는 장치는 공격적으로 슬립하고 예측 가능하게 깨우기

• 클라우드에 도달할 수 없을 때에도 "최소 실행 가능 행동" 유지

내구성이 있는 IoT 장치는 단일 구성 요소로 정의되지 않습니다. 현실이 계획에서 이탈할 때 전체 루프가 얼마나 차분하게 작동하는지에 따라 정의됩니다: 시끄러운 신호, 간헐적인 네트워크, 노후화된 하드웨어, 그리고 예측할 수 없는 사용자 행동. 이러한 조건을 염두에 두고 설계하는 것은 한 번 작동하는 데모와 해마다 차분함을 유지하는 제품 사이의 차이를 만드는 경우가 많습니다.

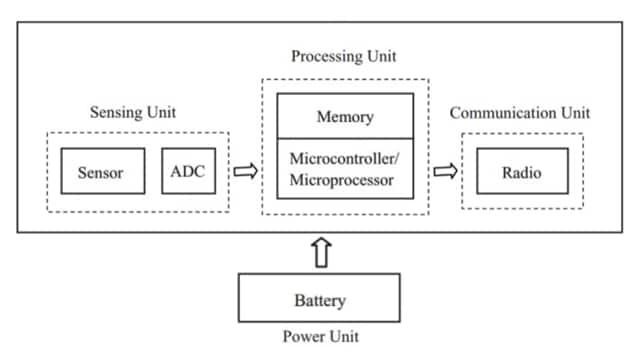

IoT 장치 성능에 대한 전자 구성 요소

IoT 하드웨어는 센서 입력, 계산, 저장, 전력 공급 및 연결성이 하나의 연속적인 신호 및 전력 경로로 형성될 때만 신뢰할 수 있는 것으로 느껴집니다.

센서 판독값은 기준 전압이 변화하거나 클록이 흔들리거나 데이터 경로가 부하 하에 바이트를 간헐적으로 잃어버리면 거의 의미를 유지하지 못합니다. 전송 폭주 중 전원이 약해지거나 발진기가 잡음이 있거나 자격 증명 처리가 재설정 간에 일관되지 않으면 무선 링크는 사용 가능성을 거의 유지하지 못합니다.

많은 팀들은 신뢰성이 종종 또 다른 기능을 추가하는 것보다 블록 간 경계를 조이는 데서 더 개선된다는 것을 배웁니다: 예측 가능한 전압, 제한된 타이밍, 제어된 잡음 결합, 그리고 무언가가 고장날 때 이해 가능한 실패 행동.

설계 목표는 "완벽한 부품"이 아니라 개발자 벤치, 시범 배포, 그리고 몇 달 후 현장에서 동일한 방식으로 작동하는 인터페이스입니다.

센서

센서는 실제 세계 조건을 전기 신호로 변환하지만, 일상적인 제품 동작은 현장 데이터가 불편하게 크게 느껴질 때까지 작아 보일 수 있는 세부 사항에 의해 형성됩니다.

잡음, 드리프트, 장착, 공기 흐름, 응축 및 케이블 라우팅은 모두 깔끔한 연구소 플롯을 펌웨어가 생존해야 하는 혼란스러운 분포로 바꿀 수 있는 방법이 있습니다.

범위와 해상도는 헤드라인 사양이 아니라 내려지는 결정에 맞춰져야 합니다. 과도하게 민감한 구성은 종종 잡음과 드리프트를 증폭시켜 잘못된 긍정 결과를 발생시키고 조용히 계산 시간과 무선 airtime을 증가시킵니다. 가능한 가장 좁은 범위는 설계 검토 중 방어 가능하게 보일 수 있지만, 현장 행동은 종종 더 안정적이고 해석 가능한 측정을 생성하는 약간 넓은 범위를 선호합니다. 하류 모델이나 임계값이 어쨌든 데이터를 매끄럽게 할 것이라면, 원시 민감도를 너무 넘겨주는 것은 처음에는 만족스러울 수 있지만 지원 티켓이 들어올 때는 실망감을 줄 수 있습니다.

드리프트, 노화 및 노출은 측정값이 몇 개월이나 몇 년 후에도 신뢰할 수 있는지를 결정합니다.

보정은 일반적으로 모든 사람이 영원히 유지되기를 바라는 단일 공장 의식보다는 생애 주기 루틴으로 처리될 때 더 잘 작동합니다.

• 저장된 계수로 공장 보정.

• 현장 재보정 트리거(예정된, 이벤트 기반 또는 기술자 보조).

• 이상치, 클리핑 및 포화 상태를 표시하는 자기 점검 루틴.

서비스 가능한 제품을 목표로 하는 팀은 종종 보정 메타데이터, 추적 가능성 및 불확실성 검사를 위한 겸손한 플래시 및 계산을 따로 두는데, 이는 배포 후 불일치한 판독값을 설명하는 것보다 더 저렴하기 때문입니다.

샘플링 속도 선택은 일반적으로 물리학, 배터리 및 데이터 유용성 간의 협상으로 바뀝니다. 너무 느리게 샘플링하면 에일리어싱 및 누락된 이벤트의 위험이 증가하며, 데이터는 여전히 신뢰할 수 있어 진단하기 어려울 수 있습니다. 너무 빠르게 샘플링하면 전력 소모와 데이터 양이 증가하며, 결정을 실질적으로 개선하지 않고 더 나은 통찰을 주는 환상을 만들 수 있습니다.

잘 유지되는 패턴은 충분한 여유로 현상을 캡처하고, 초기 필터링(실제로 도움이 되는 경우 아날로그, 충분할 경우 디지털)을 하고, 보고를 위한 다운샘플링입니다.

이는 종종 공격적으로 샘플링하고 클라우드 분석이 나중에 보상할 것이라고 기대하는 것보다 더 나은 배터리 결과를 생성합니다.

외부 ADC가 필요할지는 일반적으로 해상도, 입력 임피던스, 기준 안정성 및 잡음 내성에 따라 달라집니다. MCU 통합 ADC는 중간 해상도 감지에서 잘 작동하는 경우가 많으며, 정밀 신호는 종종 캐주얼 레이아웃 및 기준 선택에 대한 처벌을 유도합니다.

• 저잡음 기준 선택 및 기준 라우팅.

• 접지 전략, 가드 트레이스 및 반환 경로 제어.

• 연결 근처의 차폐 및 의도적인 케이블 라우팅.

• 실제로 과도 전압을 차단하는 곳에 배치된 ESD 보호 장치.

작은 PCB 변경 사항은 특히 "거의 적절한"회로가 생산 데이터에서 눈에 띄게 불안정해지는 고임피던스 소스 또는 저수준 아날로그 신호에 대해 측정 가능한 수준으로 지터를 줄이고 반복 가능성을 높일 수 있습니다.

마이크로컨트롤러(MCU)

MCU는 운영 센터 역할을 합니다: GPIO, I²C, SPI 및 UART를 통해 센서를 읽고, 신호를 조절하고, 적절한 경우 추론을 실행하고, 전원 모드를 관리하며, 출력을 구동합니다.

MCU의 동작이 예측 가능하면 전체 장치가 차분하게 느껴집니다; 그렇지 않으면 실패는 결정론적 원인이 존재하더라도 무작위로 보입니다.

안정적인 펌웨어는 일반적으로 명시적인 상태 기계와 명확한 경계를 가진 타이밍에서 나옵니다. 인터럽트, DMA 및 타이머를 사용하는 이벤트 기반 설계는 응답성 및 에너지 면에서 일반적으로 폴링 루프보다 우수하며, 이는 특히 자주 절전 상태에 들어가는 장치에서 그렇습니다.

팀이 무작위 잠금을 설명할 때, 범죄자는 종종 몇 가지 반복적인 잘못을 저지르는 사람 중 하나입니다: 인터럽트 내에서 경계가 없는 작업, 공유 버스 교착 상태, 우선 순위 역전 또는 긴 가동 시간 동안 스트레스 테스트를 거치지 않은 메모리 단편화입니다.

RAM 및 플래시 계획은 첫 번째 데모가 성공한 후에 일어나는 일을 포함할 때 더 잘 작동합니다.

• 네트워크 버퍼 및 TLS 오버헤드(최악의 경우 핸드셰이크 동작 포함).

• 로그, 메트릭 및 엔지니어들이 나중에 요청할 크래시 덤프.

• OTA 스테이징 공간 및 무결성 검사를 위한 메타데이터.

• 파일럿 피드백 후 예측 가능하게 도래하는 기능 확대.

작게 설정된 메모리는 초기에는 조용하고 나중에 아픔이 되며, 진단 및 업데이트 안전성이 현장 위험을 통제하는 주요 도구가 되는 바로 그 시점에 문제를 일으킨다.

신뢰를 받을 것으로 예상되는 장치는 보안 부팅, 보호된 키 저장, 하드웨어 암호화 가속, 그리고 진정한 난수 생성기의 혜택을 볼 수 있다. 배포 경험에 따르면, 보안 개조는 출하된 하드웨어 제약 및 장기 사용 자격 증명과 충돌하기 때문에 불편하게 느껴지는 경향이 있다.

강력한 신원 확인 및 측정된 부팅을 지원하는 MCU(또는 보안 요소)를 선택하면, 약한 신뢰의 뿌리를 보완하기 위해 필요한 영리한 소프트웨어의 양이 줄어드는 경우가 많다.

SWD/JTAG 접근성 및 실용적인 테스트 가능성은 초기 제조가 통제되는지 혼란스러운지를 결정하는 경향이 있다.

• 생산을 위한 SWD/JTAG 접근 계획 및 잠금 전략.

• 대량 고정물에 대한 테스트 패드 및 프로브 친화적인 레이아웃.

• 빠른 분류를 위한 전원 레일 감지 지점 및 측정 가능한 노드.

소량의 테스트 인프라는 첫 번째 대량 배치가 수작업으로 제작된 프로토타입에서는 나타나지 않았던 모퉁이 사례를 노출할 때 팀에게 불편한 추측의 주를 절약할 수 있다.

통신 모듈

통신 모듈은 링크 예산 이상의 영향을 미친다: 프로비저닝, 업데이트 동작, 지원 워크플로 및 놀라운 실패 모드 수에 영향을 준다.

배터리 장치에서는 라디오 동작이 에너지 소비를 지배하는 경우가 많기 때문에, 연결성 결정은 숨겨진 배터리 수명 결정으로 변하게 된다.

선택은 일반적으로 범위, 지연, 처리량, 토폴로지 및 전력 예산을 균형 있게 조정하며, 운영 마찰을 솔직하게 살펴본다.

• 짧은 범위, 저전력 및 스마트폰 임명을 위한 BLE.

• 더 높은 처리량을 위한 Wi-Fi는 더 높은 피크 전류 및 더 엄격한 전원 무결성 요구 사항이 있다.

• 메시 네트워크 및 저전력 가정/산업 배치를 위한 Thread/Zigbee.

• 긴 범위, 낮은 데이터 속도 및 엄격한 페이로드 규정을 위한 LoRaWAN.

• 이동통신 장치에 대한 이동 범위 관리 및 복잡한 프로비저닝을 위한 LTE-M/NB-IoT.

팀은 종종 "라디오 선택"이 펌웨어 재시도 전략, 피크 전류 처리 및 사용자 설정 동안의 인내심과 분리될 수 없음을 인정하게 되면 안도감을 느낀다.

강력한 모듈도 안테나가 잘 배치되지 않거나 외함에 의해 조정되거나 시끄러운 접지 반사에 노출될 경우 실망을 줄 수 있다.

• 안테나 비접촉 구역 및 제어 임피던스 라우팅.

• 외함 효과 및 사용자 핸드 상호 작용 테스트.

• 방사된 방출 검사 및 민감도 탐색.

링크 마진이 얇을 때, 펌웨어 재시도가 증상을 잠시 숨길 수 있지만, 배터리 비용은 운영 팀이 실험실에서 엔지니어가 보기 훨씬 전에 인식하는 방식으로 누적된다.

연결성 설계는 이상적인 데모가 아닌 실제 워크플로를 견뎌야 한다.

• 부분 실패 및 일반 사용자 실수를 허용하는 프로비저닝.

• 자가 유발 배터리 소모 순환을 피하는 백오프 및 재시도 로직.

• 셀룰러 장치에 대한 로밍 동작 및 SIM/eSIM 생애 주기 관리.

• 인증, 롤백 및 대역폭 인식을 갖는 OTA.

OTA는 반짝이는 기능이 덜하고 장기 유지 관리 채널처럼 작동한다; 무심하게 취급되면, 장치가 처음 출시해 보이는 것과는 달리 지원 비용이 비싸지는 경향이 있다.

전력 관리

전력 설계는 장치를 살아 있게 하고, 반복 가능하게 하며, 최고의 의미에서 지루하게 만든다. 이것은 레귤레이터, 충전, 연료 측정, 부하 스위칭 및 피크 전류 이벤트와 깊은 수면 기대치를 처리해야 하는 보호 선택을 포함한다.

벅/부스트/LDO 선택은 단일 작동 지점뿐만 아니라 전체 부하 범위 전반에 걸쳐 효율성을 평가하는 데 유익하다. 수면 모드의 대기 전류는 종종 제품이 배터리 기대를 충족하는지를 결정한다.

라디오는 날카로운 전류 스파이크를 생성할 수 있다; 벌크 캐패시턴스, 저임피던스 라우팅 및 안정적인 제어 루프는 시스템이 전송 버스트 동안 작동 중단 없이 유지되는지를 결정하는 경향이 있다. 많은 신비로운 리셋은 펌웨어가 아닌 순간적인 드롭에서 발생하는 경향이 있으며, 이는 통합 과정에서 겸손하지만 유용한 교훈이 될 수 있다.

배터리 수명은 일반적으로 수면 중에 얻어지며, 작은 누수들이 측정 가능한 손실로 쌓인다.

• 실제로 사용되는 깨우기 소스만으로 깊은 수면 구성.

• 주기적인 깨우기를 위한 RTC 또는 저전력 타이머.

• 이벤트 기반으로 깨우기를 위한 GPIO 또는 센서 인터럽트.

• 지속적인 바이어스가 필요하지 않은 센서 및 주변 장치에 대한 전원 게이팅.

실제 하드웨어에서 수면 전류를 측정한 후, 예기치 않은 마이크로암프 증가를 버그로 처리하는 것은 "거의 꺼져 있는" 블록이 조용히 실행 시간을 소모하는 느린 침식을 방지하는 경향이 있습니다.

충전 IC 선택은 화학, 열 한계, 규제 제약 및 예상 환경에 따라 다릅니다. 연료 게이지 선택은 온도, 부하 및 노화에 따른 정확성 요구를 반영해야 합니다. 야외 또는 난방이 없는 배치에서는 저온 동작이 종종 인식된 품질의 주 원인이 되므로 보수적인 전압 임계값과 정직한 용량 보고가 갑작스러운 종료 불만을 줄입니다.

과전류, 과전압, 역극성 및 ESD 동작은 많은 배치에서 일상적인 작동 조건으로 처리되어야 합니다. 산업 환경에서는 일반적으로 케이블 방전 사건과 유도 과도가 발생하여 설계가 이를 예상하지 않으면 "불운"처럼 보일 수 있습니다. 적절한 클램프, 퓨즈, TVS 다이오드, 돌입 제어 및 격리 결정은 종종 장치가 첫 달 동안 무사히 생존할 수 있는지 여부를 결정합니다.

저장 구성 요소

저장소는 펌웨어, 구성, 인증서 및 로그를 보관합니다. NOR/NAND 플래시, EEPROM, FRAM, eMMC 또는 microSD 중에서 선택하는 것은 내구성, 성능, BOM 비용 및 손상된 기록이 운영에 얼마나 고통스러운지에 의해 결정되는 경향이 있습니다.

실제 장치는 갈림길, 감시 타이머 재설정 및 부분 기록을 경험합니다.

• 구성 및 로그에 대한 체크섬 또는 CRC.

• 플래시 기반 미디어에 대한 웨어 레벨링 또는 제한된 기록 빈도.

• 반쯤 기록될 수 없는 데이터에 대한 저널링 또는 추가 전용 기록.

빈번한 운영 패턴은 기록 속도를 제한하는 링 버퍼 로그로, 조용한 내구성 소모를 제한하면서도 필드 문제를 디버그할 수 있는 충분한 단서를 남겨둡니다.

A/B 펌웨어 슬롯과 검증된 부팅 및 롤백 로직은 중단된 업데이트 동안 실질적인 안전망을 제공합니다. 이러한 안전 장치가 없으면 업데이트 중 단 한 번의 전력 손실로 인해 장치가 필드에서 문제가 발생할 수 있습니다. 원활하게 확장되는 제품은 일반적으로 복구 가능성을 출하 기능과 동일한 수준으로 처리하는데, 이는 지원 비용이 복구 이야기의 질에 따라 변동하는 경향이 있기 때문입니다.

인증서 및 키는 단순히 비휘발성 저장소 어딘가에 있는 것이 아니라 변조 저항 및 접근 제어를 염두에 두고 저장해야 합니다. 안전한 저장소가 있는 경우에도 키 교체, 취소 및 사건 대응 계획이 자격 증명 누출 또는 일부가 손상된 플릿에 대한 장기 노출을 줄입니다.

인터페이스 구성 요소

LED, 디스플레이, 버튼, 마이크, 카메라 및 생체 인식 센서는 사용성을 결정하지만, 전력, EMI 위험 및 개인 정보 보호 문제도 끌어들입니다. 스트레스 하에서 일관된 느낌의 UI는 종종 UI 다듬기보다 규율 있는 전기 설계를 더 반영합니다.

버튼은 가끔 잘못 읽는 것을 피하기 위해 디바운싱 및 ESD 보호가 필요합니다.

마이크와 카메라는 간헐적인 이상 현상을 피하기 위해 깨끗한 레일과 적절한 접지를 필요로 합니다.

• 고전류 스위칭 및 RF 경로에서 민감한 아날로그 경로 분리.

• 노이즈 결합을 제한하기 위한 복귀 경로 계획.

• 인클로저 및 케이블 전략에 맞는 차폐 및 필터 선택.

간헐적인 UI 실패는 종종 무선 또는 모터에서의 결합으로 발생하며, 레이아웃과 접지 규율로 이를 수정하는 것이 무한한 펌웨어 우회 작업보다 놀랍도록 만족스러울 수 있습니다.

장치는 네트워크의 가용성에 의존하지 않는 오프라인 이야기가 있을 때 더 예측 가능하게 작동합니다.

명확한 로컬 피드백(모호하지 않은 LED 상태 및 최소화된 정확한 오류 신호)은 지원 부담을 줄이고 조용한 실패 동작으로 인한 사용자 불만을 피하는 경향이 있습니다.

액추에이터

액추에이터는 제어 의도를 움직임, 열 또는 힘으로 변환하며, 일반적으로 직접 MCU 핀 너머의 인터페이스 회로가 필요합니다. 액추에이터는 물리적 세계와 상호 작용하기 때문에 실패 모드는 사용자에게 눈에 띄고 비용이 많이 들며 감정적으로 격렬한 반응을 유발하는 경향이 있습니다. 모터, 솔레노이드, 밸브 및 릴레이는 일반적으로 실제 전류 및 과도에 맞게 크기가 조정된 MOSFET 단계, H-브리지 또는 전용 드라이버 IC가 필요합니다.

• 유도 부하에 대한 플라이백 다이오드 또는 스너버.

• 정지 감지 및 과부하 응답을 위한 전류 감지.

• 연속 또는 고임피던스 부하에 대한 열 설계 고려 사항.

현장 경험에서는 액추에이터 관련 문제가 빈번한 실패 원인으로 나타나며, 보수적인 감속 및 결함 감지가 플릿의 성능을 개선하는 경향이 있어 지원 팀이 이를 신속하게 알아차립니다.

장치는 펌웨어가 충돌하거나 클라우드에 접근할 수 없거나 명령이 늦게 도착할 때 안전해야 합니다.

• 안전한 출력을 맞춘 감시 타이머 및 재설정 전략.

• 각 액추에이터 및 모드별로 정의된 기본 안전 출력 상태.

• 응용 프로그램에서 요구되는 경우의 기계적 안전 위치.

가장 회복력이 뛰어난 설계는 연결 손실을 정상적인 작동 모드로 간주하고 그 기간 동안 액추에이터가 수행하는 작업을 정확히 정의하여, 다른 요소들이 불완전하더라도 행동이 예측 가능하게 유지되도록 합니다.

시스템 수준 통합

높은 영향력을 미치는 개선 사항은 전체 시스템이 초기 단계에서 진실을 말하도록 강요하는 통합 관행에서 종종 발생합니다.

• 최악의 라디오 및 액추에이터 부하 하에서 전력 무결성 검증.

• 아날로그 센싱, 스위칭 레귤레이터 및 고전류 드라이버 전반에 걸친 노이즈 제어.

• 측정 가능한 상태와 명확한 관찰 가능성을 갖춘 부팅, 업데이트 및 복구 흐름.

• 실제 배치 조건과 일치하도록 선택된 환경 테스트(온도, 습도, 진동).

이러한 활동이 최종 단계의 의식보다는 일상적인 엔지니어링 작업으로 간주될 때, 구성 요소 선택은 보통 덜 극적이 되고, 장치 동작은 프로토타입에서 대량 배치까지 일관되게 유지되는 경향이 있습니다.

결론

성공적인 IoT 시스템은 센싱, 신호 조정, 처리, 통신, 보안 및 전원 관리가 포함된 완전하고 신뢰할 수 있는 데이터 루프에 의존합니다. 각 단계는 전반적인 성능, 배터리 수명, 정확성 및 사용자 경험에 영향을 미칩니다. 하드웨어, 펌웨어, 네트워킹 및 운영 제약을 균형 있게 조절함으로써, IoT 장치는 광범위한 응용 프로그램에 걸쳐 신뢰할 수 있는 모니터링, 제어 및 자동화를 제공할 수 있습니다.

자주 묻는 질문 [FAQ]

1. 많은 IoT 프로젝트가 연결 문제보다 측정 품질 때문에 실패하는 이유는 무엇인가요?

연결은 대시보드 및 클라우드 통합이 매우 가시적이기 때문에 개발 중에 대부분의 주목을 받습니다. 그러나 센서 배치 불량, 진동, 공기 흐름 효과, 열 결합, 노이즈 또는 설치 오류로 인한 부정확한 측정은 전체 시스템을 손상시킬 수 있습니다. 원래 데이터가 신뢰할 수 없다면 가장 진보된 분석, 클라우드 플랫폼 및 통신 네트워크조차도 신뢰할 수 있는 결정을 내릴 수 없습니다. 장기적인 IoT 성공은 일반적으로 정교한 연결 기능이 아닌 안정적인 측정에서 시작됩니다.

2. 센서 장착이 센싱 시스템 자체의 일부로 간주되어야 하는 이유는 무엇인가요?

센서는 주변 환경과의 상호 작용을 통해 물리적 조건을 측정합니다. 장착 강도, 인클로저 디자인, 케이블 배선, 공기 흐름, 진동 전달, 열 접촉 등은 모두 센서가 인식하는 것을 변경할 수 있습니다. 완벽하게 보정된 센서라도 장착이 불량하면 오도된 판독값을 생성할 수 있습니다. 많은 배치에서 설치 관련 오류는 센서 사양 자체보다 더 많은 측정 불확실성을 초래하여 기계적 통합이 전체 센싱 성능에서 중요한 부분이 됩니다.

3. 오버샘플링이 IoT 장치의 배터리 수명에 숨겨진 위협인 경우가 많은 이유는 무엇인가요?

필요 이상으로 데이터를 더 자주 샘플링하면 처리 작업량, 메모리 사용량 및 통신 활동이 증가합니다. 무선 전송은 배터리 전원 IoT 제품에서 가장 큰 에너지 소비자가 되는 경우가 많기 때문에 과도한 데이터를 수집하면 간접적으로 라디오 사용을 증가시키고 작동 시간을 단축할 수 있습니다. 높은 샘플링 속도가 정확성을 개선하는 것처럼 보일 수 있지만, 실제로는 중요한 결정 품질의 개선 없이 더 큰 데이터 세트를 생성하는 경우가 많습니다. 효과적인 샘플링 전략은 이벤트 감지 요구 사항을 전력 소비 및 보고 요구 사항과 균형을 맞춰야 합니다.

4. 성공적인 IoT 장치는 왜 측정 논리를 의사 결정 논리와 분리하나요?

원시 센서 값은 노이즈, 환경 변화 및 정상 프로세스 동작으로 인해 자연스럽게 변동합니다. 모든 측정이 직접적으로 행동을 촉발하면 시스템이 불안정해지고 잘못된 경고를 생성할 수 있습니다. 이력, 상태 기계, 필터링, 타이밍 윈도우 및 검증 규칙을 사용하여 측정 수집과 의사 결정 논리를 분리함으로써 장치는 응답성을 유지하면서도 일시적인 변동에 대한 불필요한 반응을 피할 수 있습니다. 이 접근 방식은 신뢰성을 개선하고 실제 조건에서 보다 예측 가능한 시스템 동작을 생성합니다.

5. 많은 중요한 IoT 결정이 클라우드가 아닌 로컬에서 처리되는 이유는 무엇인가요?

클라우드 시스템은 귀중한 장기 분석, 함대 관리 및 예측 통찰력을 제공하지만, 네트워크 지연 및 중단으로 인해 시간에 민감한 보호 기능에는 적합하지 않을 수 있습니다. 과전류 조건, 과열, 모터 정지 또는 안전 차단과 같은 이벤트는 종종 즉각적인 조치를 요구합니다. 클라우드 확인을 기다리는 것은 장비 손상이나 위험한 조건이 발생할 수 있습니다. 이러한 이유로, 중요한 보호 및 제어 결정은 일반적으로 엣지에서 실행되고 클라우드 플랫폼은 모니터링 및 최적화에 집중합니다.
