홀 효과 센서 : 원리, 응용 프로그램 및 고급 기술

Hall Effect 센서는 현대 전자 제품에서 중추적 인 역할을하며 홀 효과를 사용하여 놀라운 정확도로 자기장을 감지하고 측정합니다.1879 년에 발견 된 이후,이 센서는 기본 연구 도구에서 산업 자동화, 자동차 시스템 및 고급 탐지 기술을 포함한 다양한 산업의 필수 구성 요소로 발전했습니다.캐리어 농도 및 이동성과 같은 매개 변수를 결정하는 능력은 반도체 분석에서 필수 불가결하게 만듭니다.재료 및 센서 기술의 발전으로 Hall Effect 센서는 실시간 자기장 측정이 필요한 응용 분야의 정밀도와 효율성을 계속 향상시켜 수많은 기술 분야의 혁신에 기여합니다.

목록

소개

홀 효과 센서는 홀 효과의 원리를 활용하여 자기장을 적절하게 인식합니다.A.H. Hall은 1879 년 에이 현상을 확인한 이후로, 반도체는 나중에 더 뚜렷한 특징을 드러내면서 금속으로 광범위하게 연구되었습니다.이 센서는 전도도 유형, 캐리어 농도 및 이동성과 같은 반도체 속성을 탐구하는 데 사용되었습니다.Hall Effect 센서는 홀 계수를 통해 매개 변수를 정확하게 측정하는 능력으로 인해 특히 산업 자동화, 고급 탐지 기술 및 정교한 정보 처리에서 다양한 도메인에서 다양한 응용 분야를 찾습니다.

홀 센서의 작동 메커니즘

홀 센서의 운영은 홀 잠재력이 몇 가지 중요한 요소의 영향을받는 홀 효과의 원칙에서 본질을 발견합니다.여기에는 홀 상수 (RH), 바이어스 전류 (I), 자기장 강도 (B) 및 반도체 (D)의 두께가 포함됩니다.일반적인 홀 센서에는 4 개의 터미널이 장착되어 있습니다. 2 개는 바이어스 전류를 도입하기위한 2 개, 홀 전압 출력에는 2 개가 있습니다.측정 정밀도를 보장하려면 외부 전압 소스 또는 정상 상수 전류 소스를 사용하여 바이어스 전류를 공급하는 것이 포함됩니다.자기 투과성이 높은 합금은 홀 센서에서 자주 사용하여 감도를 향상시키기 위해 약 0.05 Tesla에서 포화 될 수 있습니다.

실제 작동에서, 제어 전류 (I)가 수직 자기장 (B)에 노출 된 반도체 시트를 통해 흐를 때, 홀 전압 (UH)이 나타납니다.이 전압 생성은 로렌츠 힘의 결과로 전자 경로를 편향시켜 자기장의 강도에 직접 비례하는 전압을 생성합니다.전압은 일반적으로 작기 때문에 실제 응용 분야에는 종종 증폭이 필요합니다.위치 감지와 같은 컨텍스트에서, 임펠러와 같은 기계적 구성 요소는 자기장을 동적으로 변경하여 홀 통합 회로가 점화 타이밍 센서 및 위치 감지기와 같은 다양한 역할을 수행 할 수 있습니다.

실질적인 경험에 따르면 홀 센서가 안정적으로 수행하려면 온도 변동 및 전자기 간섭과 같은 환경 적 요인에주의를 기울여야하며, 이는 성능에 영향을 줄 수 있습니다.민감한 부품을 보호하고 바이어스 전류를 정확하게 보정하면 안정적인 센서 작동을 유지하는 데 도움이 될 수 있습니다.또한 반도체 재료 및 생산 방법의 지속적인 발전은 홀 센서의 성능과 내구성을 향상시켜 산업 및 소비자 전자 애플리케이션 모두에 대한 정교한 솔루션을 제공합니다.이러한 진보는 홀 센서가 진화하는 기술에 적응하여 다양한 분야의 새로운 도전을 미묘하게 해결할 것이라는 것을 나타냅니다.

홀 효과

전류가 반도체를 통해 흐르고 수직 각도로 자기장을 만날 때, 전자 및 구멍과 같은 전하 운반체의 궤적은 Lorentz 힘에 의해 편향됩니다.이러한 힘은 반도체의 반대쪽을 향해 방향으로 향하게하여 Lorentz Force의 영향에 대응하는 전기장을 일으킨다.이 복잡한 춤은 전기장이 옆으로 이동하지 않고 홀 전류의 손쉬운 움직임을 촉진하는 홀 효과의 장면을 설정합니다.측정 가능한 결과, 홀 전압은이 프로세스의 유형 쇼케이스가됩니다.

인상적인 기여 중에는 자동차 부문에서 홀 효과의 역할이 있으며, 여기서 모션 매개 변수를 감지 및 전환 목적으로 디지털 전압 출력으로 변환합니다.Hall Effect 센서는 현대 차량의 직물에 깊이 짜여져 있으며 신호 감지, 속도 측정 및 다양한 작동 매개 변수 감독과 같은 기능을 지원합니다.이 정교한 기술은 제어 및 기능 향상을위한 정확한 데이터를 제공하여 운전 경험을 향상시킵니다.

홀 효과 센서의 유형

Hall Effect 센서는 현대 전자 제품의 다양한 역할을 수행하여 탁월한 자기 감도로 수많은 산업에서 가치가 있습니다.이 센서는 주로 선형 및 스위치 유형으로 분류되며, 각각의 기술 요구 사항을 해결하는 고유 한 기능을 제공합니다.기능과 응용 프로그램을 파악하면 측정 정확도를 높이고 시스템 성능을 향상시킬 수 있습니다.

스위치 유형

스위치 형 센서는 자기장이 특정 임계 값 (BNP)을 초과 할 때 디지털 신호를 생성합니다.이 특성은 필드 강도가 재설정 지점으로 감소 될 때까지 신호 수준을 낮추기 때문에 신뢰할 수있는 상태 변화를 요구하는 시스템에서 중요합니다.이 히스테리시스는 인간의 노력에서 발견되는 지속성을 반영하며, 인간의 감정과 경험의 피할 수없는주기와 마찬가지로 변동하는 상황에서 탄력성을 유지합니다.

키 유형

키 형 센서는 래치 출력 상태를 갖고, 이는 자기 자극이없는 상태에서 꾸준히 유지된다.출력 상태 사이의 이동은 뚜렷한 자기 환경에서만 발생합니다.이러한 지속성은 흔들리지 않는 개인적인 결정과 비교할 수 있으며, 신념을 흔들리는 중요하고 영향력있는 요소에 의해서만 변경 될 수 있습니다.

선형 유형

선형 센서는 자기장의 강도 변화에 비례하는 응답을 제공하여 정확한 아날로그 판독 값을 요구하는 상황에서 유용합니다.센서는 지정된 자기 유도 스펙트럼에서 선형성을 유지하여 포화를 방지합니다.그들의 정확성은 섬세한 조정에 필요한 정확성을 구현하여 전문적이고 정확한 작업에 필요한 세심하고 세부적인 지향적 인 성격을 반영합니다.

오픈 루프 전류 센서

오픈 루프 센서는 전류 전도 와이어로 생성 된 자기장을 측정하는 데 효과적입니다.접촉없이 측정하는 능력은 최적의 회로 성능 및 에너지 절약을 보장합니다.이 측정 기술은 시스템 무결성을 유지하는 지혜를 반영하면서 외부 요인을 평가하는 것과 유사하게 의사 결정 프로세스와 관련된 신중한 고려 사항과 유사합니다.

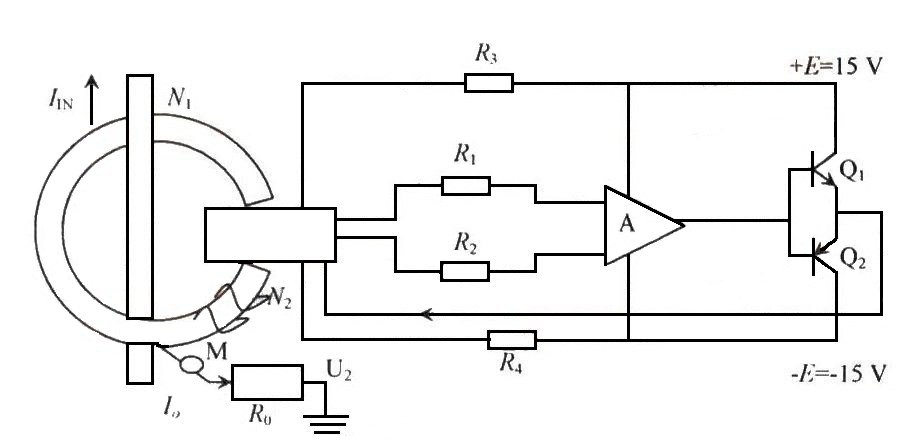

폐 루프 전류 센서

폐쇄 루프 센서는 2 차 코일을 사용하여 측정중인 전류의 자기장을 중화시켜 제로 플럭스 조건을 유지합니다.이 설정은 신속하고 정확한 동적 밸런싱을 허용하며, 종종 마이크로 초 내에서 달성됩니다.자기 평형을 얻는 센서의 능력은 복잡한 여러 분야의 프로젝트에서 다양한 요소를 정렬하는 것과 유사하게 잘 조정 된 시스템에서 발견 된 복잡한 균형과 공명합니다.

홀 효과 센서 이점에 대한 고급 이해

다양한 파형의 정확한 측정

Hall Effect 센서는 다양한 파형을 정확하게 측정 할 수있는 뛰어난 능력으로 유명합니다.이 기능은 다른 파형 유형과 관련된 프로세스가 효과적으로 모니터링되고 제어되도록합니다.또한,이 센서는 1 차 회로와 2 차 회로 사이의 원활한 전기 분리를 제공하여 간섭을 방지하고 안전성을 향상시킵니다.산업 자동화 및 자동차 시스템과 같은 산업에서 이러한 센서의 놀라운 신뢰성과 일관성은 정확한 데이터에 의해 유발되는 성능 및 혁신에 크게 기여합니다.

탁월한 정밀도와 일관성

탁월한 정밀도와 일관성으로 알려진 홀 효과 센서는 신중한 측정을 요구하는 응용 분야에서 뛰어납니다.다양한 운영 범위에서 안정적인 출력으로 인해 정확성이 필요한 환경에서 선호됩니다.일관성을 효과적으로 활용하면 센서 동작의 약간의 편차조차도 전반적인 기능에 큰 영향을 줄 수 있으므로 시스템 신뢰성을 크게 향상시킬 수 있습니다.정확한 측정이 진단 및 환자 치료에 영향을 줄 수 있으므로이 수준의 정밀도는 특히 의료기구에서 중요합니다.

광범위한 대역폭 기능을 갖춘 다목적 성

Hall Effect 센서의 광범위한 대역폭 기능을 통해 광범위한 애플리케이션을 지원할 수 있습니다.그들의 적응성을 통해 통신에서 에너지 시스템에 이르기까지 산업 전반에 걸쳐 능력을 발휘할 수 있습니다.그들의 포괄적 인 대역폭은 측정 된 변수의 빠른 변화를 정확하게 캡처하여 동적 환경에 이상적입니다.업계 리더의 통찰력은 이러한 적응성을 활용하면 시스템 통합 및 운영 유연성을 자주 향상시키는 방법을 강조합니다.

능숙한 고전류 및 전압 관리

홀 효과 센서는 고전류와 전압을 처리하는 데 탁월하며 종종 전통적인 변압기를 능가합니다.이 강력한 기능은 전기 자동차 및 재생 에너지 시스템과 같은 필드에서 중요하며 정밀도와 안전성으로 상당한 전기 하중을 관리하는 것이 중요합니다.노련한 엔지니어는 전통적인 방법이 흔들릴 수있는 어려운 상황에서 홀 효과 센서 사용을 옹호하여 고성능 응용 분야에서 효율성과 신뢰성을 보장합니다.

홀 효과 센서의 응용

자동차 산업

자동차 분야에서 Hall Effect 센서는 전원, 운영 제어 및 안전 측면을 관리하는 시스템과 함께 정교하게 얽혀 있습니다.이 센서는 엔진 위치 결정 또는 회전 속도 측정과 같은 특정 애플리케이션을 위해 스위치, 아날로그 또는 디지털 (스위치, 아날로그 또는 디지털)의 다양한 구성으로 제공됩니다.반도체 재료를 선택할 때, 센서 성능에 대한 영향이 고려되며, Indium Arsenide는 종종 감도와 정밀도를 높이기 위해 선택됩니다.업계 경험에 따르면 이러한 센서의 사려 깊은 배치 및 보정은 차량 성능을 높이고 신뢰성을 높일 수 있습니다.

택시 미터

운송 장치의 경우 홀 효과 센서는 면제 기능에 필수적이며 통합 회로 연결을 통해 휠 회전을 능숙하게 모니터링하고 마이크로 컨트롤러로 인터럽트를 전송합니다.이 정확한 추적은 올바른 거리 측정을 보장하여 정확한 요금 계산을 가능하게합니다.실용적인 경험은 다양한 환경 요인을 견딜 수있는 내구성있는 센서 설계의 필요성을 보여 주며, 악천후 조건에서도 정확도를 보장합니다.

주파수 변환기

인버터의 맥락에서, 홀 효과 센서는 과부하 상황을 감지하여 빠른 반응을 촉진함으로써 보호 역할을합니다.이 센서는 정확한 제어 작업에 제로 자기 플럭스 기술을 사용합니다.현장 응용 분야에서 학습을 통해 이러한 센서를 통합하면 신속한 시정 조치를 취하고 장비 수명을 연장하고 효율성을 유지할 수 있습니다.이를 통해 센서 배치가 우수한 시스템 성능의 달성과 어떻게 연결되어 있는지 강조합니다.
