퓨즈 저항기 설명: 작동 원리, 선택 및 테스트

퓨즈 저항기는 전류 제한 및 회로 보호 기능을 하나의 구성 요소에 결합합니다. 정상 작동 중에는 표준 저항기처럼 작동하다가 과부하나 단락 조건이 발생하면 회로를 열어버립니다. 이 기사는 퓨즈 저항기 구조, 작동 원리, 선택 요소, 응용, 테스트 방법 및 표준 저항기 및 퓨즈와의 비교를 설명합니다.

카탈로그

퓨즈 저항기의 기본 원리

퓨즈 저항기가 무엇인가요?

퓨즈 저항기, 또는 퓨저블 저항기로도 알려진 이 특별한 구성 요소는 저항기와 퓨즈의 기능을 하나의 장치에 결합합니다. 정상 작동 중에는 전류를 제한하고 표준 저항기처럼 필요한 전압 강하를 생성합니다. 비정상적인 전류 조건이 발생하면, 다른 구성 요소를 손상으로부터 보호하기 위해 회로를 차단할 수 있습니다.

많은 전자 회로에서는 구성 요소가 안전한 전기 한계 내에서 작동하도록 하기 위해 전류 제한이 필요합니다. 표준 저항기가 전류 흐름을 제어할 수 있지만, 단락, 과부하 또는 구성 요소 고장으로 인한 손상을 방지하기 위해 추가적인 보호가 종종 필요합니다. 퓨즈 저항기는 전류 제어와 회로 보호를 하나의 컴팩트한 구성 요소에 결합하여 두 가지 요구를 모두 해결합니다.

이 이중 목적 설계는 구성 요소 수를 줄이고 회로 레이아웃을 단순화하며 PCB 공간을 절약하고 제조 비용을 낮출 수 있습니다. 그 결과, 퓨즈 저항기는 전원 공급 장치, 배터리 충전기, 가전 제품, 자동차 전자 장치 및 산업 제어 시스템에서 널리 사용됩니다.

이중 기능: 전류 제한 및 회로 보호

퓨즈 저항기의 주요 이점은 두 가지 기능을 동시에 수행할 수 있는 능력입니다. 정상 작동 중에는 전류 흐름을 제어하고 적절한 회로 작동을 지원함으로써 저항기처럼 행동합니다. 고장 조건에서는 과도한 전류가 발생할 때 회로를 차단하는 보호 장치로 작용합니다.

단락, 반도체 고장, 손상된 배선 또는 기타 비정상적인 조건으로 인해 전류가 안전 한계를 초과하면, 퓨즈 저항기가 통제된 방식으로 반응할 수 있도록 설계되어 있습니다. 내부의 저항 요소는 퓨징 지점 역할을 하는 세심하게 설계된 섹션을 포함하고 있습니다. 온도가 지정된 한계에 도달하면, 이 섹션이 열려 현재의 흐름을 영구적으로 차단합니다.

이 고장 시 개방 동작은 과도한 고장 전류가 반도체, 변압기, 커패시터 및 PCB 트레이스와 같은 민감한 구성 요소에 도달하는 것을 방지합니다. 심한 과부하 중에 예측할 수 없이 과열되거나 고장할 수 있는 표준 저항기와 달리, 퓨즈 저항기는 회로를 안전하고 일관되게 차단하도록 특별히 설계되었습니다.

구조 및 주요 특성

퓨즈 저항기는 고장 조건에서도 신뢰할 수 있는 보호를 제공하면서 지속적인 작동을 견딜 수 있도록 설계되었습니다. 이러한 균형을 달성하기 위해 제조업체들은 전기 성능과 안전을 모두 지원하는 전문 재료 및 구조 기술을 사용합니다.

가장 인식하기 쉬운 특징 중 하나는 세라믹 본체입니다. 세라믹 재료는 우수한 전기 절연성을 제공하며 많은 플라스틱 기반 재료보다 훨씬 높은 온도를 견딜 수 있습니다. 정상 작동 중에 세라믹 본체는 저항 요소에 의해 생성된 열을 발산하는 데 도움을 줍니다. 결함 상태에서는 구성 요소가 열, 불꽃, 잔해 및 가스를 포함하는 데 도움을 줍니다.

물리적 식별은 또 다른 중요한 특성입니다. 퓨즈 저항기는 종종 일반 저항기와 구별되는 고유한 마킹, 인쇄된 라벨 또는 색상 밴드를 포함합니다. 이러한 구별은 유지 관리 및 수리 중에 특히 중요합니다. 왜냐하면 퓨즈 저항기를 일반 저항기로 교체하면 회로의 의도된 보호 메커니즘이 제거되기 때문입니다.

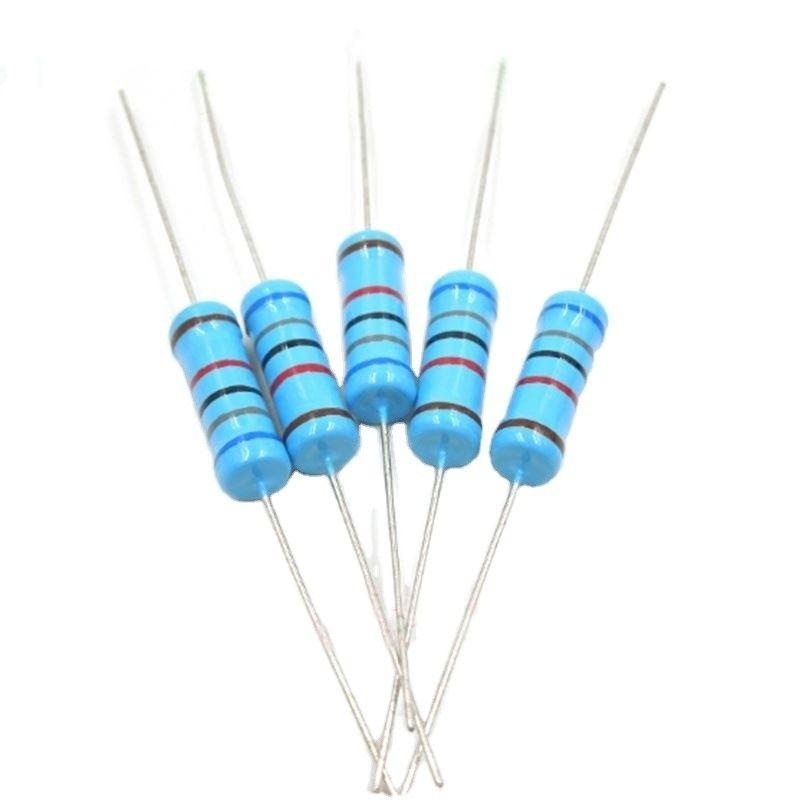

여러 가지 구조 방법이 응용 프로그램 요구 사항에 따라 제공됩니다. 가장 일반적인 설계는 와이어 권선 퓨즈 저항기와 금속 필름 퓨즈 저항기입니다.

와이어 권선 퓨즈 저항기는 세라믹 코어 주위에 권선된 신중하게 선택된 저항 와이어를 사용합니다. 이러한 장치는 일반적으로 높은 전력 처리 능력과 예측 가능한 퓨징 특성을 제공하므로 전원 공급 장치, 모터 제어 및 기타 고전력 응용 프로그램에 적합합니다.

금속 필름 퓨즈 저항기는 절연 기판에 증착된 얇은 저항 필름을 사용합니다. 이들은 일반적으로 더 작고 안정적인 전기 성능을 제공하며, 보드 공간이 제한된 콤팩트 전자 장비에서 일반적으로 사용됩니다.

구조 유형에 관계없이 모든 퓨즈 저항기는 동일한 목적을 공유합니다: 일반 작동 중에 안정적인 저항을 제공하고 과도한 전류가 결함 상태를 생성할 때 회로를 안전하게 분리합니다.

퓨즈 저항기는 어떻게 작동합니까?

정상 조건에서의 작동

정상 작동 조건에서 퓨즈 저항기는 표준 저항기처럼 작동합니다. 전원이 인가되면 전류가 저항 요소를 흐르고 저항 값이 회로를 통과하는 전류의 양을 제어합니다. 이 저항은 또한 회로가 제대로 작동하는 데 필요한 전압 강하를 생성합니다.

전류가 구성 요소를 통과할 때 전기 에너지의 일부가 열로 변환됩니다. 이 가열 효과는 저항기 작동의 정상적인 특성입니다. 전류가 구성 요소의 정격 한도 내에 있는 한 생성된 열은 허용 전력 정격 아래에 유지됩니다. 열은 저항 요소를 통해 퍼지고 세라믹 본체로 전달되며 주변 환경에 점차 방출됩니다.

전원 공급 장치, 배터리 충전기, 제어 회로 및 기타 많은 전자 시스템에서 이 과정은 장비가 작동하는 동안 지속적으로 발생합니다. 퓨즈 저항기는 전기적으로 안정적이며 일관된 회로 성능을 유지하는 데 도움을 줍니다.

장기적인 신뢰성은 저항 안정성에도 의존합니다. 적절하게 선택된 퓨즈 저항기는 정상적인 온도 변동에 노출되었을 때 오직 미세한 저항 변화만 겪습니다. 안정적인 저항 값을 유지하는 것은 정확한 전류 제어, 적절한 전압 수준 및 신뢰할 수 있는 보호 성능을 보존하는 데 도움을 줍니다.

과전류에 대한 퓨징 메커니즘의 반응

퓨즈 저항기의 보호 기능은 과도한 전류가 회로를 흐를 때 활성화됩니다. 일반적인 원인은 단락, 과부하 회로, 고장 난 반도체, 손상된 배선 또는 비정상적인 전압 조건입니다.

전류가 정상 작동 범위를 초과하면 저항 요소는 훨씬 더 빠른 속도로 열을 생성하기 시작합니다. 이는 열 생성이 I²R 관계를 따르기 때문입니다. 즉, 상대적으로 작은 전류 증가도 훨씬 더 큰 온도 증가를 초래할 수 있습니다.

처음에는 구성 요소가 몸체를 통해 추가 열을 흡수하고 발산합니다. 과부하 상태가 계속되면 생성된 열이 안전하게 방출될 수 있는 양을 초과하게 됩니다. 내부 온도는 급격히 상승하게 됩니다.

온도가 구성 요소의 설계된 퓨징 임계값에 도달하면 저항 요소의 특정 부분이 분해되기 시작합니다. 구조에 따라 요소가 녹거나 분리되거나 기화되거나 미리 정해진 위치에서 열려 버립니다. 이는 전기 경로에 영구적인 중단을 생성합니다.

요소가 열리면 더 이상 전류가 회로를 흐를 수 없습니다. 이 중단은 결함 전류가 하위 구성 요소에 도달하는 것을 방지하고 과도한 전기 및 열 스트레스로부터 집적 회로, 트랜지스터, 변압기, 커패시터 및 회로 기판 트레이스를 보호하는 데 도움을 줍니다.

세라믹 하우징은 이 과정에서 안전성에도 기여합니다. 요소가 열릴 때 소량의 입자, 가스, 열 또는 불꽃이 생성될 수 있습니다. 세라믹 인클로저는 이러한 부산물을 포함하는 데 도움을 주고 인근 구성 요소의 손상 위험을 줄입니다.

퓨즈 작동을 활성화하는 데 필요한 현재 수준은 저항성 재료, 와이어 또는 필름 두께, 저항값, 열 설계, 구성 요소 크기 및 전체 구조와 같은 요소에 따라 다릅니다. 이러한 특성은 정상적인 사용 중 안정적인 작동을 유지하면서 예측 가능한 보호를 보장하기 위해 신중하게 조절됩니다.

퓨즈 저항기 vs. 저항기 vs. 퓨즈

퓨즈 저항기, 표준 저항기 및 퓨즈는 모두 회로와 직렬로 설치되어 전류 흐름에 영향을 미치기 때문에 비슷하게 보일 수 있습니다. 그러나 각 장치는 다른 목적을 가지고 있으며 결함 조건에서 다르게 반응합니다.

표준 저항기는 주로 전류 제한, 전압 저하, 전압 분배 및 에너지 소산을 위해 설계되었습니다. 전용 과전류 보호를 제공하지 않습니다. 표준 저항기를 통해 과도한 전류가 흐르면 과열되거나, 값이 변하거나, 균열이 발생하거나, 변색되거나, 예측할 수 없이 고장이 날 수 있습니다.

퓨즈는 회로 보호를 위해 특별히 설계되었습니다. 정상적인 조건에서는 매우 적은 저항을 도입하고 전류가 자유롭게 흐르도록 허용합니다. 전류가 설정된 퓨즈 정격을 충분한 기간 동안 초과하면 퓨즈 요소가 녹아 개방 회로를 만들어 전류 흐름을 중단합니다.

퓨즈 저항기는 두 가지 기능을 모두 결합합니다. 정상 작동 중에는 전류를 조절하고 제어된 전압 강하를 생성하는 저항기로 작용합니다. 결함 상태에서는 과도한 전류가 내부 요소를 설계된 퓨징 온도에 도달할 때 통제를 유지하여 회로를 열어줍니다.

잘못된 구성 요소를 사용하면 성능과 안전 모두에 영향을 미칠 수 있습니다. 퓨즈 저항기를 표준 저항기로 교체하면 의도된 보호 기능이 제거됩니다. 저항기를 퓨즈로 교체하면 적절한 회로 작동에 필요한 저항이 제거됩니다. 각 구성 요소는 회로 내에서 특정 역할에 따라 선택되어야 합니다.

기능 비교 표

기능	퓨즈 저항기	표준 저항기	표준 퓨즈
기본 기능	전류를 제한하고 과전류 보호를 제공합니다.	전류를 제한하고 전압을 떨어뜨립니다.	과전류 보호만 제공합니다.
과전류 상태에서의 동작	제어된 방식으로 회로를 열어줍니다 (퓨징).	과열되거나 예측할 수 없이 고장날 수 있습니다.	녹아 회로를 열어줍니다.
저항값	특정 기능적 저항 (예: 10Ω)	정확한 값의 넓은 범위	매우 낮고 거의 0의 저항
돌입 전류 제한	예, 고유 저항으로 인해	예, 주요 기능	아니요, 별도의 구성 요소가 필요합니다.
리셋/교체	퓨징 후 교체해야 합니다.	고장 날 경우 교체해야 합니다.	퓨즈가 터진 후 교체해야 합니다.
비용 효과성	보통, 두 가지 기능을 결합합니다.	낮음, 단일 기능	낮음, 단일 기능
공간 요구사항	컴팩트, 단일 구성 요소	최소, 단일 구성 요소	최소, 단일 구성 요소

퓨즈 저항기는 언제 사용해야 하나요?

퓨즈 저항기는 회로가 전류 제한 및 결함 보호를 모두 요구하면서 컴팩트한 디자인을 유지해야 할 때 선호되는 솔루션입니다. 이러한 기능을 단일 구성 요소로 결합하면 PCB의 부품 수를 줄이고 회로 레이아웃을 단순화합니다.

이 장점은 보드 공간이 제한된 컴팩트 전자 제품에서 특히 가치가 있습니다. 저항기와 퓨즈를 모두 설치하는 대신, 단일 퓨즈 저항기가 두 가지 기능을 모두 수행할 수 있습니다. 부품 수가 적으면 납땜 조인트 수가 줄어들고 조립 프로세스가 단순해지며 잠재적으로 제조 비용이 낮아집니다.

퓨즈 저항기는 스위치 모드 전원 공급 장치, 배터리 충전기, 소비자 전자 제품, 가전 제품, LED 드라이버 및 제어 회로에서 일반적으로 사용됩니다. 시작 시 이러한 시스템은 커패시터 충전 또는 내부 부하 활성화로 인한 일시적인 서지 전류를 경험할 수 있습니다. 퓨즈 저항기는 이러한 전류를 제한하면서 심각한 결함이 발생할 경우 회로를 분리하려고 대기합니다.

배터리 구동 장치 및 충전 시스템에서 퓨즈 저항기는 단락, 손상된 구성 요소 및 비정상 작동 조건으로부터 보호하는 데 도움을 줍니다. 가전 제품에서는 내부 고장으로 인한 과도한 전류로부터 제어 보드와 전원 회로를 보호하는 데 도움을 줍니다.

그러나 퓨즈 저항기는 항상 전용 퓨즈의 직접적인 대체물로 간주되어서는 안 됩니다. 일부 응용 프로그램은 인증된 퓨즈를 기본 보호 장치로 요구하는 특정 안전 기준, 인증 또는 규제 요구 사항을 준수해야 합니다.

고전력 장비, 산업 기계, 의료 전자 제품 및 기타 안전이 중요한 시스템은 종종 저항기 및 기타 보호 장치와 함께 전용 퓨즈를 사용합니다. 이러한 계층적 접근 방식은 추가적인 보호를 제공하고 인정된 안전 기준을 준수하는 데 도움을 줍니다.

최종 선택은 전기 요구 사항, 사용 가능한 보드 공간, 안전 규정 및 제품의 전반적인 보호 전략에 따라 달라집니다.

퓨즈 저항기의 일반적인 용도

퓨즈 저항기는 단일 구성 요소로 전류 제한과 과전류 보호를 모두 제공하므로 널리 사용됩니다. 이 이중 기능 능력은 구성 요소 수를 줄이고 PCB 공간을 절약하며 회로 설계를 간소화합니다.

많은 전자 시스템은 작동 중에 일시적인 기동 서지, 과부하, 단락 또는 구성 요소 고장을 경험합니다. 이러한 상황에서 퓨즈 저항기는 정상 작동 중 전류를 제어하고 과도한 전류가 발생할 때 회로를 차단합니다.

이러한 이점 덕분에 퓨즈 저항기는 소비자 전자 제품, 가전 제품, 자동차 시스템, 산업 장비 및 전력 변환 응용 프로그램에서 일반적으로 발견됩니다.

소비자 전자 제품, 가전 제품 및 자동차 시스템

퓨즈 저항기의 가장 일반적인 용도 중 하나는 전원 공급 장치의 입력 단계입니다. 전원이 처음 적용되면 큰 필터 커패시터가 즉시 충전되기 시작하고 상당한 서지 전류를 생성할 수 있습니다. 퓨즈 저항기는 이러한 기동 전류를 제한하고 정류기, 스위칭 장치, 커패시터 및 기타 구성 요소에 가해지는 스트레스를 줄이는 데 도움이 됩니다. 나중에 결함이 발생하면 퓨즈 저항기는 광범위한 손상이 발생하기 전에 회로를 차단할 수 있습니다.

배터리 충전기도 퓨즈 저항기로부터 보호를 받습니다. 시작할 때 커패시터가 충전되고 배터리 관리 회로가 활성화됨에 따라 일시적인 전류 서지가 발생합니다. 퓨즈 저항기는 이러한 서지를 제어하고 단락, 구성 요소 고장 및 잘못된 배터리 연결로부터 보호합니다.

많은 가전 제품은 전자 제어 보드 및 전력 회로를 보호하기 위해 퓨즈 저항기를 사용합니다. 전자 시스템에 전력 서지, 과부하된 구성 요소 및 내부 전기 결함에 노출될 수 있는 전자레인지, 세탁기, 식기세척기, 에어컨 및 인덕션 쿡커와 같은 제품이 포함됩니다. 퓨즈 저항기는 최소한의 PCB 공간을 차지하면서 추가적인 보호층을 제공합니다.

자동차 전자 제품은 또 다른 주요 응용 분야입니다. 차량 전기 시스템은 전압 변동, 발전기 과도, 전기 소음, 진동 및 넓은 온도 변화를 경험합니다. 퓨즈 저항기는 제어 모듈, 모터 드라이버 회로, 조명 시스템, 통신 모듈 및 계기판에서 민감한 전자 구성 요소를 이러한 까다로운 조건으로부터 보호하는 데 일반적으로 사용됩니다.

산업 장비 및 전력 변환 시스템

산업 장비는 종종 까다로운 환경 조건에서 지속적으로 작동합니다. 열, 진동, 먼지, 전기 소음 및 예기치 않은 결함이 전자 회로에 상당한 스트레스를 줄 수 있습니다. 따라서 신뢰할 수 있는 보호가 필수적입니다.

퓨즈 저항기는 모터 드라이브, 산업 제어 패널, 자동화 시스템, 프로그래머블 컨트롤러, 전동 공구 및 제조 장비에서 일반적으로 사용됩니다. 이러한 응용 프로그램에서는 과부하 및 단락으로부터 전력 회로와 제어 전자 제품을 보호하는 데 도움을 줍니다.

전력 변환 장비는 또 다른 중요한 응용 분야입니다. 정류기, 인버터, 컨버터, 스위칭 전원 공급 장치는 에너지를 처음 공급받을 때 종종 큰 기동 전류를 소모합니다. 퓨즈 저항기는 이러한 일시적인 서지를 제한하고 반도체 장치, 변압기, 인덕터 및 커패시터에 가해지는 스트레스를 줄이는 데 도움을 줍니다.

전력 변환 단계 내에서 심각한 결함이 발생하면 퓨즈 저항기는 중요한 구성 요소나 PCB 배선을 손상시키기 전에 과도한 전류를 차단할 수 있습니다. 이러한 보호는 장비 신뢰성을 향상시키며 유지 보수 및 수리 비용을 줄일 수 있습니다.

퓨즈 저항기는 컴팩트한 보호 솔루션이 필요한 전력 관리 및 전력 분배 시스템에서도 사용됩니다. 단일 구성 요소로 전류 제한 및 결함 보호를 결합하는 능력 덕분에 공간이 제한된 설계에서 특히 유용합니다.

이러한 응용 프로그램을 위한 퓨즈 저항기를 선택할 때는 저항 값, 전력 등급, 퓨징 전류, 퓨징 시간, 전압 등급, 작동 온도 범위 및 패키지 유형과 같은 중요한 고려 사항이 포함됩니다. 제조업체의 사양을 신중하게 검토하면 신뢰할 수 있는 성능과 효과적인 보호를 보장하는 데 도움이 됩니다.

올바른 퓨즈 저항기를 선택하는 방법

퓨즈 저항기를 선택하는 것은 저항 값 선택 이상의 작업입니다. 이 부품은 정상 작동 중에 안정성을 유지해야 하며, 고장을 발생할 때 신뢰할 수 있는 보호 기능을 제공해야 합니다. 정격이 불충분한 퓨즈 저항기는 정상 작동 조건에서 열리게 될 수 있으며, 과도하게 큰 부품은 과도한 전류가 발생할 때 적절한 보호를 제공하지 못할 수 있습니다.

선택 과정은 회로의 작동 조건을 평가하는 것으로 시작됩니다. 중요한 요소로는 정상 작동 전류, 기동 순간 전류, 공급 전압, 주변 온도 및 가능한 고장 조건이 포함됩니다. 이러한 요구 사항이 이해되면 퓨즈 저항기 사양을 응용 프로그램에 맞출 수 있습니다.

여러 사양이 성능과 보호 기능에 직접적으로 영향을 미칩니다. 가장 중요한 사양은 저항 값, 전력 정격, 퓨징 전류, 퓨징 시간 및 전압 정격입니다.

주요 선택 매개변수

저항 값 (Ω)

저항 값은 퓨즈 저항기가 정상 작동 중에 전류를 얼마나 제한하는지를 결정합니다. 전류가 부품을 통과할 때 저항이 발생하여 전체 회로 성능에 영향을 미치는 전압 강하를 생성합니다.

더 높은 저항 값은 더 강한 전류 제한을 제공하지만 전압 손실과 전력 소모를 증가시킵니다. 더 낮은 저항 값은 전압 강하를 줄이지만 기동 또는 비정상 작동 조건에서 과도한 전류를 허용할 수 있습니다.

저항 값을 선택할 때 예상 작동 전류와 허용 가능한 전압 강하를 신중하게 평가해야 합니다. 과도한 저항은 부하에 사용 가능한 전압을 줄일 수 있으며, 불충분한 저항은 전류 제한 성능을 약화할 수 있습니다. 선택된 값은 정상 회로 작동을 지원하면서 전체 보호 전략에 기여해야 합니다.

전력 정격 (W)

전력 정격은 퓨즈 저항기가 지속적으로 작동할 때 안전하게 방출할 수 있는 열의 양을 정의합니다. 저항기가 전기를 열로 변환하므로, 더 높은 전류 수준은 더 큰 전력 소모를 초래합니다.

적절한 선택을 위해 예상 작동 전력을 계산하고 이를 부품의 정격 값과 비교해야 합니다. 최대 정격 근처에서 지속적으로 작동할 경우 내부 온도가 증가하고 노화가 가속화되며 장기 신뢰성이 저하될 수 있습니다.

신뢰성을 높이기 위해 많은 설계에서는 퓨즈 저항기가 최대 전력 용량보다 훨씬 낮은 수준에서 작동할 수 있도록 허용하는 감량 여유를 포함합니다. 낮은 작동 온도는 안정적인 전기 성능을 유지하고 서비스 수명을 연장하는 데 도움이 됩니다.

퓨징 전류

퓨징 전류는 퓨즈 저항기가 회로를 열게 만드는 전류 수준입니다. 이 사양은 보호 기능이 활성화되는 시점을 결정합니다.

적절하게 선택된 퓨즈 저항기는 정상 작동 전류와 예상되는 일시적인 서지 전류를 견딜 수 있어야 하며, 너무 높은 전류가 반도체, 변압기, 커패시터, PCB 트레이스 또는 기타 부품을 손상시키기 전에 열려야 합니다.

선택 과정은 일반적으로 정상 작동 전류, 기동 전류 및 예상 고장 전류를 비교하는 과정을 포함합니다. 퓨징 전류는 불필요한 열림을 피할 수 있을 만큼 높고, 고장이 발생할 때 효과적인 보호를 제공할 수 있을 만큼 낮아야 합니다.

퓨징 시간

퓨징 시간은 퓨즈 저항기가 과부하 조건에 얼마나 빨리 반응하는지를 설명합니다. 전류 크기와 과부하 지속 기간 모두 응답 시간에 영향을 미칩니다.

일부 응용 프로그램은 고장 전류의 즉각적인 차단을 요구합니다. 이러한 상황에서 빠르게 작용하는 퓨즈 저항기는 심각한 과부하 및 단락에 대해 신속한 보호를 제공합니다.

전원 공급 장치, 모터 드라이브 및 대형 필터 커패시터가 있는 회로와 같은 기타 시스템은 일시적인 기동 서지를 경험합니다. 이러한 응용 프로그램에서는 짧은 기간의 과부하를 견딜 수 있는 퓨즈 저항기가 더 적합할 수 있습니다. 이는 기동 동안의 불필요한 열림을 방지하면서 지속적인 고장에 대한 보호를 유지합니다.

적절한 선택은 회로의 기동 동작 및 고장 특성에 따라 달라집니다.

전압 정격

전압 정격은 퓨즈 저항기가 내부 요소가 열린 후 안전하게 견딜 수 있는 최대 전압을 지정합니다.

퓨즈 작용이 발생하면 저항 요소 내에 간격이 형성됩니다. 이 간격의 전압이 너무 높으면 전기 아크가 발생할 수 있습니다. 아크가 발생하면 요소가 열렸음에도 불구하고 전류가 계속 흐를 수 있어 보호 메커니즘의 효과를 줄입니다.

이 문제를 방지하기 위해 전압 정격은 정상 작동 조건, 과도 사건 및 서지 조건을 포함하여 응용 프로그램에서 예상되는 최고 전압을 초과해야 합니다. 적절한 안전 여유를 유지하면 고장 전류의 신뢰할 수 있는 차단을 보장하는 데 도움이 됩니다.

환경 및 신뢰성 고려 사항

전기 사양은 선택 과정의 일부일 뿐입니다. 환경 조건도 장기적인 신뢰성과 보호 성능에 영향을 미칩니다.

작동 온도는 가장 중요한 요소 중 하나입니다. 주변 온도가 상승하면 퓨즈 저항기가 열 한계에 가깝게 작동하고 예상보다 낮은 전류에서 열립니다. 매우 낮은 온도는 반대 효과를 가져와 퓨즈 작동을 트리거하는 데 필요한 전류를 증가시킬 수 있습니다.

설치 환경도 신중하게 고려해야 합니다. 자동차, 산업 및 야외 장비는 습도, 먼지, 오염, 진동, 기계적 충격 및 반복적인 온도 사이클에 노출될 수 있습니다. 시간이 지남에 따라 이러한 조건은 납땜 이음새, 보호 코팅 및 전반적인 부품 신뢰성에 영향을 줄 수 있습니다.

제조업체는 종종 이러한 문제를 전문화된 건축 기술로 해결합니다. 일부 퓨즈 저항기는 습기와 오염에 저항할 수 있도록 보호 코팅을 사용하며, 다른 퓨즈 저항기는 내구성을 향상시키기 위해 강화된 구조물이나 밀폐된 포장을 통합합니다.

전기 요구 사항과 환경 조건 모두에 맞는 퓨즈 저항기를 선택하면 제품의 서비스 수명 전반에 걸쳐 신뢰할 수 있는 작동을 보장하고 예상치 못한 고장 위험을 줄이는 데 도움이 됩니다.

안전 기준 및 신뢰성

퓨즈 저항기는 단일 구성 요소 내에서 전류 제한 및 회로 보호를 결합합니다. 두 가지 기능을 모두 수행하기 때문에 전원 공급 장치, 소비자 전자 제품, 자동차 시스템 및 산업 장비에서 널리 사용됩니다.

그러나 퓨즈 저항기는 항상 전용 퓨즈의 직접적인 대체품으로 간주되어서는 안 됩니다. 안전 규정이나 인증 요구사항에 해당하는 애플리케이션에는 종종 인정된 산업 표준을 충족하는 특정 보호 장치가 필요합니다. 데이터 시트, 승인 정보 및 애플리케이션 지침을 검토하면 선택한 구성 요소가 성능 및 준수 요구 사항을 모두 충족하는지 확인하는 데 도움이 됩니다.

안전 기준 및 장기 신뢰성 고려 사항을 이해하는 것은 신뢰할 수 있는 회로 보호를 달성하는 데 필수적입니다.

표준 및 인증 요구 사항

전기 보호 장치는 인증된 제품에서 사용되기 전에 인정받는 안전 표준을 준수해야 하는 경우가 많습니다. UL(Underwriters Laboratories) 및 IEC(International Electrotechnical Commission)와 같은 조직은 고장 차단 능력, 작동 성능, 안전 여유 및 장기 신뢰성을 다루는 요구 사항을 설정합니다.

전통적인 퓨즈는 오로지 회로 보호를 위해 설계되었으며, 인증 테스트 중에 예측 가능한 고장 차단 동작을 보여야 합니다. 이러한 테스트는 장치가 정의된 작동 조건에서 과부하 및 단락 전류를 안전하게 차단할 수 있는지 확인합니다.

퓨즈 저항기는 유사한 보호 기능을 수행하지만 정상 회로 작동 중에도 저항기로 작동해야 하기 때문에 다릅니다. 이러한 이중 목적 디자인으로 인해 인증 요구 사항은 제조업체, 제품군 및 애플리케이션 범주에 따라 달라질 수 있습니다.

퓨즈 저항기를 평가할 때 검토해야 할 중요한 사양은 다음과 같습니다.

• 승인 상태 및 인증

• 전압 정격

• 전력 정격

• 고장 차단 능력

• 애플리케이션 적합성

많은 고신뢰성 시스템에서 퓨즈 저항기는 더 넓은 보호 전략의 일부에 불과합니다. 여러 개의 보호 장치가 결합되어 전체 시스템 안전성을 향상시키는 경우가 많습니다.

일반적인 전원 공급 장치에는 다음이 포함될 수 있습니다.

• 전류 제한 및 고장 보호를 위한 퓨즈 저항기

• 릴레이 전류 제어를 위한 NTC 써미스터

• 서지 억제를 위한 MOV(금속 산화물 바리스터)

• 일시적인 전압 보호를 위한 TVS 다이오드

• 추가적인 고장 보호를 위한 회로 차단기 또는 인증된 퓨즈

이러한 계층화된 접근 방식은 단일 보호 구성 요소에 대한 의존성을 줄이고 고장 허용성을 향상시킵니다. 이는 안전 요구 사항이 더 까다로운 산업 장비, 의료 전자 제품, 통신 시스템, 자동차 전자 제품 및 전력 변환 장비에서 널리 사용됩니다.

신뢰성 및 고장 모드

퓨즈 저항기는 회로를 통해 과도한 전류가 흐를 때 통제된 방식으로 고장하도록 의도적으로 설계되었습니다. 정상 작동 중에는 저항기로 작동하고 정격 한도 내에서 열을 발산합니다. 고장 조건에서는 전류가 증가함에 따라 저항 소자의 온도가 설계된 퓨즈 한계에 도달할 때까지 상승합니다.

이 시점에서 소자는 녹거나 분리되어 열린 회로를 만듭니다. 이러한 고장 시 열림 동작은 전류 흐름을 차단하고 반도체, 변압기, 커패시터, PCB 트레이스 및 기타 하위 구성 요소를 손상으로부터 보호하는 데 도움을 줍니다.

이러한 보호 실패 모드는 의도적이지만, 퓨즈 저항기는 장기 작동 중에 점진적인 변화를 겪을 수 있습니다.

가장 일반적인 신뢰성 문제 중 하나는 저항 드리프트입니다. 열, 전기 부하, 환경 조건 및 반복적인 서지 사건에 노출되면 저항 값이 서서히 변경될 수 있습니다. 미세한 변화는 일반적으로 허용되지만, 과도한 드리프트는 전류 제어, 전압 강하 및 전체 회로 성능에 영향을 줄 수 있습니다.

열 사이클링은 또 다른 중요한 요소입니다. 전원을 켜고 끄는 모든 사이클은 구성 요소 내에서 팽창과 수축을 유발합니다. 시간이 지남에 따라 반복적인 온도 변화는 저항 요소, 내부 연결 및 솔더 조인트에 스트레스를 줄 수 있습니다.

기계적 및 환경 조건 또한 신뢰성에 영향을 미칠 수 있습니다. 까다로운 환경에서 운영되는 장비는 다음과 같은 조건에 노출될 수 있습니다:

• 지속적인 진동

• 기계적 충격

• 먼지 및 오염

• 습기 및 습도

• 넓은 온도 변화

이러한 조건은 불안정한 전기 연결, 간헐적인 저항 변화 및 조기 구성 요소 열화를 초래할 수 있습니다.

이러한 이유로 신뢰할 수 있는 회로 설계는 올바른 저항 값을 선택하는 것 이상을 포함합니다. 장기적인 성능은 적절한 열 관리, 전력 감축, 환경 보호 및 적절한 설치 관행에도 의존합니다.

많은 고신뢰성 시스템은 퓨즈 저항기와 함께 추가 보호 장치를 통합하여 여러 층의 방어를 제공합니다. 이러한 접근 방식은 단일 구성 요소의 고장이 시스템을 보호하지 않는 위험을 줄이고 비정상적인 조건에서 안전한 작동을 유지하는 데 도움을 줍니다.

적절하게 선택하고 적용하면, 퓨즈 저항기는 과부하 및 결함 전류에 대한 신뢰할 수 있는 보호를 제공하면서 수년 동안 안정적인 작동을 보장할 수 있습니다.

퓨즈 저항기 테스트 및 문제 해결

퓨즈 저항기를 테스트하는 것은 전원 공급 실패, 손상된 제어 회로 또는 더 이상 제대로 작동하지 않는 장비를 진단하는 중요한 부분입니다. 퓨즈 저항기는 저항 기능과 보호 기능을 모두 수행하므로, 테스트를 통해 구성 요소가 여전히 정상적으로 작동하는지 또는 결함 조건에 반응하여 열려 있는지 확인할 수 있습니다.

많은 경우, 퓨즈 저항기는 전원 차단, 전력 단계 고장 또는 장비가 갑자기 작동을 멈춘 증상이 나타난 후 점검됩니다. 가장 일반적인 진단 방법은 디지털 멀티미터(DMM)로 저항을 측정하는 것입니다.

어떤 측정을 수행하기 전에 장비는 모든 전원 공급원에서 완전히 분리되어야 합니다. AC 전원 장치는 플러그를 뽑고, 배터리나 외부 전원 공급 장치는 제거해야 합니다. 회로 내의 커패시터도 방전해야 하며, 저장된 에너지가 측정에 영향을 미치고 안전 위험을 초래할 수 있습니다.

이러한 예방 조치를 따르면 테스트 장비와 주변 회로의 손상 위험을 줄이면서 정확한 테스트 결과를 보장하는 데 도움이 됩니다.

멀티미터를 사용한 저항 테스트

퓨즈 저항기를 평가하는 가장 간단한 방법은 저항 값을 측정하는 것입니다.

디지털 멀티미터를 적절한 저항 범위로 설정하고 프로브를 퓨즈 저항기 단자에 놓습니다. 판독 값이 안정화된 후 측정한 값을 구성 요소의 정격 저항 및 허용오차 사양과 비교합니다.

예를 들어, 10 Ω ±5%로 정격된 퓨즈 저항기는 허용 오차 범위 내에서 측정되어야 합니다. 작은 변화는 정상적이며, 측정의 정확성, 온도 차이 또는 구성 요소의 허용 오차에 의해 발생할 수 있습니다.

측정된 저항이 예상보다 현저히 높거나 낮다면 퓨즈 저항기가 과열, 노화, 손상 또는 부분 고장을 경험했을 수 있습니다. 이러한 변화는 회로 작동 및 보호 성능 모두에 영향을 줄 수 있습니다.

결함 조건에서 완전히 열린 퓨즈 저항기는 일반적으로 매우 다른 판독값을 생성합니다. 멀티미터는 OL, 개방 회로 또는 매우 높은 저항 값을 표시할 수 있습니다. 이는 내부 전류 경로가 차단되었고 구성 요소가 보호 기능을 수행했음을 나타냅니다.

많은 수리 상황에서 퓨즈 저항기는 여전히 회로 기판에 솔더링된 상태에서 측정됩니다. 이 방법은 편리하지만 회로에 연결된 다른 구성 요소가 판독값에 영향을 미치는 병렬 전류 경로를 생성할 수 있습니다.

측정값이 비정상적으로 보이는 경우, 더 정확한 접근 방식은 퓨즈 저항기의 한 단자를 분리하고 별도로 측정하는 것입니다. 구성 요소를 분리하면 주변 회로의 간섭이 제거되고 더 신뢰할 수 있는 결과를 제공합니다.

시각적 검사는 또한 귀중한 단서를 제공할 수 있습니다. 변색, 균열이 있는 세라믹 본체, 그을음 자국, 손상된 리드 또는 과열 증거와 같은 징후는 퓨즈 저항기가 과도한 전기 스트레스를 받았음을 나타낼 수 있습니다.

고급 진단 방법

제품 개발, 신뢰성 연구, 고장 분석 및 중요 장비 유지보수에서 퓨즈 저항기 성능을 평가하기 위해 더 고급 기술이 사용될 수 있습니다.

유용한 방법 중 하나는 열 화상 촬영입니다. 적외선 카메라는 작동 중인 회로의 온도 분포를 보여줄 수 있습니다. 과도한 전류를 흐르는 구성 요소는 종종 국소적인 열점으로 나타납니다. 불균형한 온도 패턴은 불량한 납땜 이음새, 과부하가 걸린 구성 요소, 손상된 PCB 트레이스 또는 열 한계 근처에서 작동하는 퓨즈 저항기를 나타낼 수 있습니다.

예를 들어, 주변 구성 요소보다 훨씬 높은 온도에서 지속적으로 작동하는 퓨즈 저항기는 과도한 회로 전류, 잘못된 구성 요소 선택 또는 시스템 내 다른 곳에서 발생하는 fault를 나타낼 수 있습니다. 이러한 문제를 조기에 감지하면 예기치 않은 고장을 예방하는 데 도움이 될 수 있습니다.

또 다른 고급 방법은 제어된 과전류 테스트로, 일반적으로 제품 검증, 실험실 테스트 및 설계 검증 중에 수행됩니다.

이 절차 동안 퓨즈 저항기에 제어된 과부하 전류가 적용되며, 전류, 전압 및 반응 시간이 모니터링됩니다. 과부하가 증가함에 따라 내부 온도가 상승하여 퓨즈 저항기가 열립니다. 측정된 퓨징 전류와 반응 시간은 제조업체의 사양과 비교될 수 있습니다.

이 테스트는 구성 요소가 고장 조건에서 제대로 반응하는지를 확인하는 데 도움을 주며, 회로 내에서 보호 조정에 대한 유용한 정보를 제공합니다.

과전류 테스트는 의도적으로 구성 요소를 파괴하기 때문에, 적절한 안전 장비가 갖춰진 제어된 환경에서만 수행해야 합니다. 퓨징 과정에서는 구성 요소가 열, 스파크, 연기, 가스, 잔해 또는 전기 아크를 발생시킬 수 있습니다. 항상 적절한 안전 장치와 절차를 사용해야 합니다.

안전 경고:

고장 난 퓨즈 저항기는 장비 제조업체가 지정한 정확한 퓨즈 저항기 유형으로 항상 교체해야 합니다.

동일한 저항 값을 가진 표준 저항기로 퓨즈 저항기를 대체하지 마십시오. 저항은 동일하게 보일 수 있지만, 표준 저항기는 제어된 퓨징 동작을 제공하지 않습니다.

과부하 조건에서 일반 저항기는 과열, 탄화, 균열, 연기 또는 예측할 수 없는 방식으로 고장나면서 과도한 전류가 계속 흐르게 될 수 있습니다. 이는 반도체, PCB 트레이스, 배선 및 기타 회로 구성 요소에 손상을 초래할 수 있습니다.

올바른 교체 구성 요소를 사용하면 원래의 보호 설계를 보존하고 장비 손상, 과열 또는 화재의 위험을 줄이는 데 도움이 됩니다.

퓨즈 저항기 기술의 미래 동향

퓨즈 저항기 기술은 전자 시스템이 더 작고, 더 강력하고, 더 에너지 효율적으로 발전함에 따라 계속 진화하고 있습니다. 현대의 제품은 종종 더 작은 공간에 더 많은 기능을 통합하여 회로 내의 모든 구성 요소에 가해지는 요구가 증가하고 있습니다.

보호 장치는 이제 압축된 레이아웃에서 신뢰성 있게 작동해야 하며, 더 높은 전력 밀도를 처리하고, 점점 더 까다로워지는 조건에서도 예측 가능한 성능을 유지해야 합니다.

이러한 요구 사항을 충족하기 위해 제조업체는 재료를 개선하고, 생산 기술을 정제하며, 더 나은 열 성능과 일관된 보호 특성을 제공하는 고급 패키지 설계를 개발하고 있습니다. 이러한 개선은 퓨즈 저항기가 소비자 전자 제품, 자동차 시스템, 산업 자동화 장비, 통신 인프라 및 전력 변환 응용 프로그램에서 효과적으로 유지되도록 돕고 있습니다.

전자 기술이 계속 발전함에 따라, 미래의 퓨즈 저항기 설계는 더 작고, 더 신뢰할 수 있으며, 현대의 보호 시스템과 더 밀접하게 통합될 것으로 예상됩니다.

소형화 및 통합 보호 설계

전자기기에서 가장 강력한 트렌드 중 하나는 지속적인 제품 크기 축소입니다. 스마트폰, 웨어러블 장치, 통신 모듈, 전원 어댑터 및 산업 제어 시스템은 모두 더 적은 회로 기판 공간을 차지하면서 기능성을 증가시켜야 합니다.

이러한 요구 사항을 지원하기 위해 제조업체는 동일한 전기적 및 보호 성능을 유지하면서 더 적은 PCB 면적을 사용하는 더 작은 퓨즈 저항기를 개발하고 있습니다. 이 목표를 달성하기 위해서는 저항 재료, 열 관리 및 제조 정밀도의 개선이 필요합니다.

명확한 예는 표면 장착 퓨즈 저항기(SMD 퓨즈 저항기)의 사용 증가입니다. 이러한 장치는 자동 조립 프로세스를 지원하며 많은 전통적인 관통 홀 구성 요소보다 훨씬 적은 공간을 차지합니다. 그들의 소형 크기는 동일한 PCB 영역에 더 많은 회로를 통합할 수 있게 하며, 필요한 보호 기능을 유지합니다.

이러한 트렌드는 특히 공간이 제한된 콤팩트 전원 어댑터, 휴대용 전자 제품, 통신 장비 및 밀집된 전력 관리 회로에서 뚜렷하게 나타납니다.

동시에 제조업체는 점점 더 많은 보호 기능을 단일 패키지에 통합하고 있습니다. 여러 개의 별도 보호 구성 요소를 사용하는 대신, 하이브리드 장치는 퓨즈 저항기 기능과 다른 수동 또는 보호 요소를 결합할 수 있습니다.

이 통합 접근 방식은 여러 가지 이점을 제공합니다:

• 구성 요소 수 감소

• 더 작은 PCB 면적

• 간소화된 회로 배치

• 더 빠른 조립 프로세스

• 향상된 시스템 신뢰성

개별 구성 요소 및 상호 연결 수를 줄이면 조립 복잡성을 낮추고 회로 내에서 잠재적인 고장 지점을 감소시킬 수 있습니다.

스마트 및 리셋 가능한 보호 기술

회로 보호는 점진적으로 단순한 결함 차단을 넘어가고 있습니다. 현대 전자 시스템은 신뢰성을 높이고 예기치 않은 가동 중단 시간을 줄이기 위해 모니터링, 진단 및 예측 유지보수 기능을 점점 더 통합하고 있습니다.

이러한 요구 사항을 지원하기 위해 내장된 감지 및 모니터링 기능을 가진 새로운 보호 기술이 개발되고 있습니다. 고급 설계는 온도 모니터링, 전류 감지 및 상태 보고 기능을 포함하여 주요 고장이 발생하기 전에 비정상적인 작동 조건을 감지할 수 있게 합니다.

예를 들어, 보호 장치는 과도한 온도 상승, 반복적인 과부하 사건 또는 비정상적인 전류 수준을 확인하고 이 정보를 시스템 컨트롤러에 전달할 수 있습니다. 이를 통해 장비가 종료되기 전에 유지보수 작업을 계획할 수 있습니다.

이러한 기능은 다음과 같은 분야에서 특히 가치가 있습니다:

• 산업 자동화 시스템

• 자동차 전자 제품

• 통신 인프라

• 전력 변환 장비

• 원격 모니터링 애플리케이션

또 다른 활성 개발 분야는 리셋 가능한 퓨즈 저항기 기술입니다. 기존의 퓨즈 저항기는 결함이 발생하면 영구적으로 열리며, 작동을 재개하기 전에 교체해야 합니다.

향후 리셋 가능한 설계는 결함 조건이 제거되면 자동으로 작동을 복원하는 것을 목표로 하고 있습니다. 이는 유지보수 요구 사항을 줄이고, 다운타임을 최소화하며, 매 과부하 사건 후 보호 구성 요소를 교체할 필요성을 없앨 수 있습니다.

그러나 실용적인 리셋 가능한 퓨즈 저항기를 만드는 것은 상당한 기술적 도전 과제를 제시합니다. 새로운 설계는 기존 퓨즈 저항기와 같은 예측 가능한 보호 특성을 제공해야 하며, 장기적인 안정성, 반복 가능한 성능, 안전 요구 사항 준수를 유지해야 합니다.

재료 과학, 열 관리, 제조 기술 및 보호 시스템 설계의 지속적인 발전은 퓨즈 저항기 제품의 다음 세대를 주도할 것으로 예상됩니다. 향후 장치는 더 작은 크기, 향상된 내구성, 개선된 모니터링 기능 및 점점 더 지능적인 전자 시스템과의 긴밀한 통합을 제공할 것입니다.

이러한 발전은 퓨즈 저항기가 현대 전자 장비를 보호하는 데 중요한 역할을 계속할 수 있도록 하여 고성능, 효율성 향상 및 시스템 신뢰성 개선을 지원합니다.

결론

퓨즈 저항기는 과도한 전류가 발생할 때 전류를 제어하고 결함 경로를 안전하게 분리하여 회로를 보호하는 데 도움을 줍니다. 그들의 신뢰성은 저항 값, 전력 정격, 퓨징 동작, 온도 성능 및 적절한 회로 배치에 따라 달라집니다. 올바른 퓨즈 저항기를 선택하면 안전성을 향상하고 구성 요소 손상을 줄이며 전원 공급 장치, 충전기, 가전 제품 및 제어 시스템에서 안정적인 작동을 지원합니다.

자주 묻는 질문 [FAQ]

1. 왜 퓨즈 저항기가 콤팩트 전자 설계에서 별도의 저항기 및 퓨즈를 사용하는 것보다 자주 선호되나요?

퓨즈 저항기는 단일 구성 요소에서 전류 제한 및 과전류 보호를 결합하여 PCB 공간, 구성 요소 수 및 조립 복잡성을 줄입니다. 이는 회로 보호와 공간 효율성이 중요한 설계 목표인 전원 공급 장치, 배터리 충전기, 소비자 전자 제품 및 제어 회로와 같은 콤팩트한 제품에서 특히 유용합니다.

2. 왜 퓨즈 저항기는 제어된 방식으로 고장 나고 표준 저항기는 예측할 수 없는 방식으로 고장 나나요?

퓨즈 저항기는 미리 정해진 융해 지점을 가진 특별히 설계된 저항 요소를 포함합니다. 과도한 전류가 충분한 열을 발생시키면, 이 부분은 의도적으로 열려서 회로를 끊습니다. 표준 저항기는 보호적 차단을 위해 설계되지 않았으며, 신뢰할 수 있는 고장 전류 중단 없이 과열, 균열, 연소 또는 저항 값 변화가 발생할 수 있습니다.

3. 퓨즈 저항기의 세라믹 몸체는 고장 조건에서 안전성을 어떻게 개선합니까?

세라믹 하우징은 우수한 열 저항성과 전기 절연성을 제공합니다. 고장 시, 내부 요소가 열릴 때, 세라믹 몸체는 생성될 수 있는 열, 스파크, 가스 및 잔해를 담아내는 데 도움을 줍니다. 이러한 격리는 인근 구성 요소의 손상 위험을 줄이고 전체 회로의 안전성을 향상시킵니다.

4. 정확한 융해 전류를 선택하는 것이 저항 값을 선택하는 것만큼 중요한 이유는 무엇입니까?

저항 값은 정상 작동 전류를 제어하는 반면, 융해 전류는 보호가 활성화되는 시점을 결정합니다. 융해 전류가 너무 낮은 퓨즈 저항기는 정상 시동 전류에서 열릴 수 있으며, 반면에 값이 너무 높으면 고장 시 민감한 구성 요소를 보호하지 못할 수 있습니다. 두 사양은 회로의 작동 조건과 고장 조건에 맞게 신중하게 조정되어야 합니다.

5. 고장난 퓨즈 저항기를 동일한 저항 값을 가진 표준 저항기로 교체해서는 안 되는 이유는 무엇입니까?

저항 값이 동일할 수 있지만, 표준 저항기는 제어된 퓨즈 작용을 제공하지 않습니다. 퓨즈 저항기를 일반 저항기로 교체하면 회로의 의도한 보호 메커니즘이 제거되어 고장 시 과도한 전류가 계속 흐르게 됩니다. 이는 구성 요소 손상, 과열된 PCB 트레이스, 장비 고장 또는 화재 위험으로 이어질 수 있습니다.
