MOV(메탈 산화물 바리스터) 작동 원리, 응용 및 선택 가이드 탐색

메탈 산화물 바리스터(MOV)는 번개, 스위칭 작업, 모터 및 전기 결함으로 인해 발생하는 일시적인 과전압 사건으로부터 전자 회로를 보호하는 데 도움이 되는 널리 사용되는 서지 보호 장치입니다. MOV는 전압 서지 시 고 저항 상태에서 저 저항 상태로 자동으로 전환되어 민감한 부품으로부터 과도한 에너지를 우회합니다. 이 기사는 MOV가 무엇인지, 어떻게 작동하는지, 그 구조, 전기적 특성, 보호 메커니즘, 선택 기준 및 전자 및 전력 시스템에서의 실제 응용 프로그램을 설명합니다.

카탈로그

MOV란 무엇인가?

메탈 산화물 바리스터(MOV)는 전압 서지 및 일시적인 과전압 사건으로부터 회로를 보호하는 데 사용되는 전자 보호 구성 요소입니다. 그 주요 목적은 갑작스러운 전기적 방해로 인해 손상될 수 있는 민감한 전자 부품에 과도한 전압이 도달하지 않도록 방지하는 것입니다.

MOV는 단자에 가해진 전압에 따라 저항이 자동으로 변화하기 때문에 종종 전압 의존 저항기라고 불립니다. 정상 작동 조건에서는 매우 높은 저항 값이 유지됩니다. 전압 서지가 발생하면 저항이 급격히 떨어져 보호 회로에서 과도한 에너지를 우회할 수 있게 됩니다.

이러한 자동 응답 덕분에 MOV는 전자 및 전기 시스템에서 가장 널리 사용되는 서지 보호 구성 요소 중 하나가 되었습니다.

정상 조건에서의 MOV 동작

정상 작동 중, MOV의 전압은 보호 임계값 이하로 유지됩니다. 이 상태에서 장치는 매우 높은 저항을 나타내며, 미세한 누설 전류만 흐르게 허용합니다.

MOV는 거의 절연 회로처럼 동작하며, 보호하는 장비의 작동에 거의 영향을 미치지 않습니다. MOV가 대기 상태에 있는 동안 의도된 회로 경로를 통해 전류는 계속 흐릅니다.

장치에서 흐르는 전류가 매우 적기 때문에 정상 작동 중 전력 소비는 최소화됩니다.

전압 서지에 대한 MOV의 응답

전압 서지는 번개, 유틸리티 스위칭 작업, 모터의 시작 및 정지, 전기 결함 또는 기타 일시적인 방해로 인해 발생할 수 있습니다.

가해진 전압이 MOV의 임계값을 초과하면 장치는 거의 즉시 응답합니다. 저항이 급격히 감소하고 훨씬 더 큰 전류가 흐르기 시작합니다.

이 갑작스러운 변화는 보호 회로에서 과도한 서지 에너지를 우회할 수 있도록 낮은 저항 경로를 생성합니다. 동시에 MOV는 민감한 부품에 걸리는 전압을 보다 안전한 수준으로 제한하는 데 도움이 됩니다. 이 보호 작용을 전압 클램핑이라고 합니다.

MOV가 전자 회로를 보호하는 방법

MOV는 서지 전류에 대한 대체 경로를 제공함으로써 회로를 보호합니다.

정상 작동 중에는 MOV가 비활성 상태를 유지하며 회로 성능에 간섭하지 않습니다. 전압 스파이크가 나타나면 장치가 빠르게 전도성이 되어 취약한 구성 요소로부터 많은 서지 에너지를 우회합니다.

이는 집적 회로, 트랜지스터, 마이크로컨트롤러, MOSFET 및 기타 반도체 장치에 대한 전압 스트레스를 감소시킵니다. 서지가 끝나고 정상 전압이 복귀하면 MOV는 자동으로 높은 저항 상태로 돌아갑니다.

MOV의 일반적인 용도

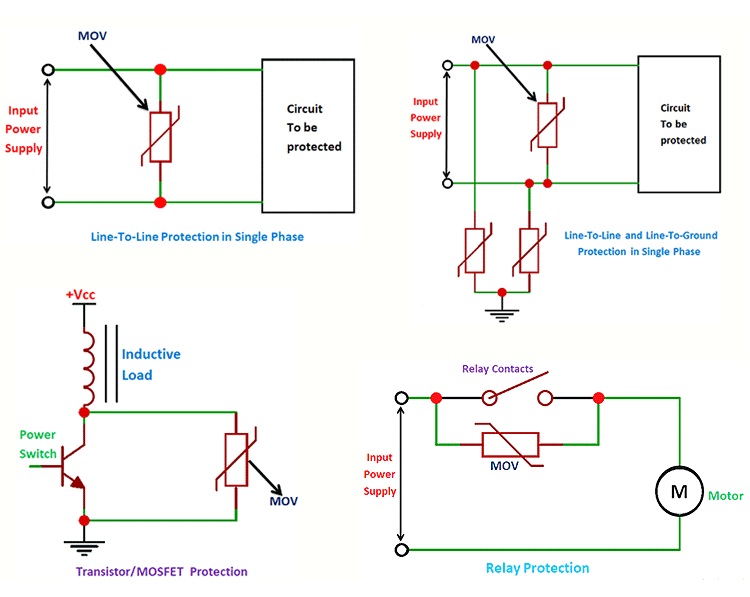

MOV는 전압 스파이크로부터 보호가 필요한 모든 곳에서 널리 사용됩니다.

일반적인 용도는 다음과 같습니다:

• 전원 공급 장치

• AC 어댑터

• 서지 보호기 및 멀티탭

• 통신 장비

• 산업 제어 시스템

• 소비자 전자 제품

• 가전 제품

• 통신 네트워크

이러한 용도에서 MOV는 일시적인 과전압 이벤트에 대한 첫 번째 방어선 역할을 합니다.

MOV의 중요성

현대 전자 장비는 짧은 전압 스파이크에도 손상을 받을 수 있는 매우 민감한 반도체 장치를 포함하는 경우가 많습니다.

MOV는 제어 회로나 외부 활성화 없이 자동 서지 보호를 제공합니다. 빠른 응답 시간, 간단한 구현 및 서지 에너지를 흡수하는 능력 덕분에 전자 시스템을 보호하는 데 매우 효과적입니다.

이러한 장점 덕분에 MOV는 낮은 전력 전자 제품과 높은 전력 산업 장비 모두에서 일반적으로 사용됩니다.

MOV는 어떻게 작동합니까?

정상 작동 조건

MOV는 일반적으로 전원선 또는 보호 회로에 연결되어 있으며 정상 작동 조건에서 비활성 상태로 유지됩니다.

정상 전압 수준에서 MOV는 매우 높은 저항을 나타내며 소량의 누설 전류만 흐르게 허용합니다. 대부분의 회로 전류는 하중을 통해 의도된 경로를 따라 흘러가며, MOV는 대기 상태로 유지됩니다.

장치가 매우 적은 전류를 소모하기 때문에 정상 회로 작동에 미치는 영향은 최소화됩니다.

전압 서지에 대한 응답

MOV에 일시적인 전압 서지가 발생하면 전압이 장치의 클램핑 임계값으로 상승하기 시작합니다.

전압이 이 임계값 이하로 유지되는 한, MOV는 높은 저항 상태를 유지합니다. 임계값이 초과되면 장치는 빠르게 낮은 저항 상태로 전환됩니다.

이 변화는 매우 짧은 시간 내에 발생하여 MOV가 갑작스러운 과전압 이벤트에 신속하게 반응할 수 있게 합니다.

서지 보호가 발생하는 방식

전도성이 된 후, MOV는 서지 전류에 대한 낮은 저항 경로를 제공합니다.

민감한 구성 요소에 과도한 전압이 도달하지 않도록 하여 많은 서지 에너지가 MOV를 통해 우회되도록 합니다. 이는 보호 회로의 전압을 제한하고 전자 장치에 대한 전기적 스트레스를 줄입니다.

이 프로세스를 유용하게 이해하는 방법은 MOV를 비정상 전압 조건이 나타날 때까지 비활성 상태로 유지되는 비상 우회 경로로 생각하는 것입니다.

서지가 사라지고 전압이 정상으로 돌아오면 MOV는 자동으로 높은 저항 상태로 돌아갑니다.

MOV 열화 및 서비스 수명

MOV는 서지 에너지를 흡수하도록 설계되었지만 이 과정은 점차적으로 내부 구조에 영향을 미칩니다.

각 서지 이벤트는 장치 내부에 약간의 마모를 초래합니다. 단일 경미한 서지는 큰 영향을 미치지 않지만 전압 스파이크에 반복적으로 노출되면 MOV의 전기적 특성이 서서히 변화합니다.

시간이 지남에 따라:

• 클램핑 전압이 이동할 수 있습니다

• 누설 전류가 증가할 수 있습니다

• 에너지 흡수 능력이 감소할 수 있습니다

• 보호 성능이 저하될 수 있습니다

이러한 노화 과정으로 인해 MOV는 유한한 서비스 수명을 가집니다. 빈번하거나 고에너지 서지에 노출되는 응용 프로그램은 신뢰할 수 있는 보호를 유지하기 위해 MOV의 주기적인 검사 또는 교체가 필요할 수 있습니다.

MOV와 함께 퓨즈가 사용되는 이유

MOV는 보호 및 안전성을 개선하기 위해 일반적으로 열 퓨즈 또는 안전 퓨즈와 함께 사용됩니다.

정상 서지 조건에서 MOV는 잠시만 전도하고 다시 높은 저항 상태로 돌아갑니다. 그러나 심각한 결함이나 장기 과전압 조건은 MOV가 오랜 시간 동안 전도성을 유지하게 할 수 있습니다.

이러한 경우 장치 내부에서 과도한 열이 발생할 수 있습니다.

퓨즈는 과도한 전류가 계속 흐르는 경우 MOV를 차단하여 이차적인 보호층을 제공합니다. 이는 과열, 구성 요소 손상, 연기 발생 및 기타 안전 위험을 방지하는 데 도움이 됩니다.

이러한 이유로 MOV와 퓨즈 조합이 상업용 서지 보호 제품에서 널리 사용됩니다.

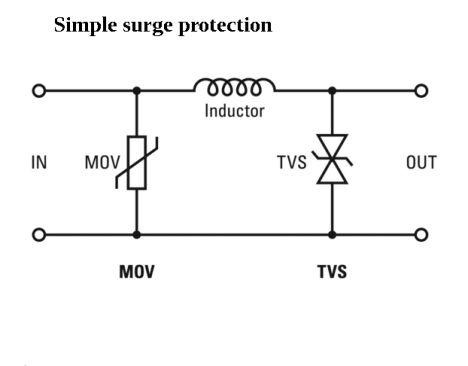

회로에서 MOV를 사용하는 방법

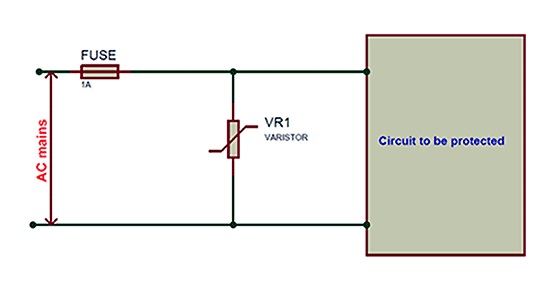

기본 MOV 연결

MOV는 일반적으로 보호되는 회로 또는 장비와 병렬로 연결됩니다.

전원선에 연결되어 있어 주요 전류 경로가 아닌 만큼, 일반적인 작동에 영향을 주지 않고 회로에 적용된 전압을 지속적으로 모니터링합니다.

많은 응용 프로그램에서 MOV와 함께 퓨즈가 설치되어 전체 보호 기능을 향상시킵니다.

정상 작동 중의 전류 흐름

정상 작동 조건에서 MOV는 고저항 상태에 유지됩니다.

장치를 통해 흐르는 누설 전류는 매우 작으며, 거의 모든 전류는 부하와 기타 회로 구성 요소를 통해 의도된 경로를 따릅니다.

MOV가 보호된 회로에 직접 연결되어 있기 때문에, 서지가 발생할 경우 항상 반응할 준비가 되어 있습니다.

전압 스파이크 발생 시 발생하는 일

전원선에 전압 스파이크가 나타나면, MOV는 보호된 회로와 동일한 전압 증가를 경험합니다.

전압이 MOV의 클램핑 임계값에 도달하면, 장치는 빠르게 전도 상태가 됩니다. 서지 전류는 민감한 전자 부품이 아닌 MOV를 통해 전환됩니다.

이 작업은 회로에 도달하는 전압을 제한하고 반도체 및 기타 취약한 장치에 대한 손상을 예방하는 데 도움을 줍니다.

퓨즈의 역할

퓨즈는 백업 보호 장치 역할을 합니다.

일반적인 서지 사건 동안, MOV는 잠시 전도하며 이후 정상 작동으로 돌아옵니다. 비정상적으로 심각한 서지나 장시간 과전압 상태가 발생하면, 과도한 전류가 MOV를 통해 계속 흐를 수 있습니다.

이러한 경우 퓨즈가 열려 회로의 전원을 차단할 수 있어 과열 및 추가 손상을 예방하는 데 도움을 줍니다.

MOV의 마모 및 노화

MOV는 각 서지 사건이 내부 마모를 유발하기 때문에 희생 보호 장치로 간주됩니다.

반복적인 서지 노출은 장치의 보호 능력을 점차적으로 감소시킵니다. 시간이 지나면서 노화가 누설 전류, 클램핑 전압 및 전체 서지 처리 성능에 영향을 미칠 수 있습니다.

이러한 이유로 자주 서지 사건이 발생하는 시스템에서는 MOV 상태를 고려해야 합니다.

고장 난 MOV 인식

고장 난 MOV는 다음과 같은 눈에 띄는 손상 징후를 보일 수 있습니다:

• 변색

• 균열

• 탄화

• 물리적 변형

일부 경우에는 전기적 특성이 크게 변화했음에도 불구하고 눈에 띄는 손상이 없을 수 있습니다.

주요 서지 사건 후, MOV는 보호 시스템이 정확하게 작동하도록 보장하기 위해 종종 점검되거나 교체됩니다.

MOV 구조

MOV에 사용되는 재료

MOV는 주로 산화아연(ZnO)으로 만들어진 세라믹 기반 구성 요소로, 일반적으로 재료의 약 90%를 차지합니다.

전기적 특성을 조정하고 서지 처리 성능을 향상시키기 위해 비스무스 산화물, 코발트 산화물 및 망간 산화물과 같은 추가 금속 산화물이 소량 추가됩니다.

이러한 재료의 조성을 조절함으로써 제조업체는 다양한 전압 등급, 클램핑 특성 및 에너지 용량을 가진 MOV를 생산할 수 있습니다.

제조 과정

MOV 생산은 산화아연 분말을 신중하게 선택된 첨가제와 혼합하는 것으로 시작됩니다.

분말 혼합물은 원하는 형태로 압축된 다음 소결이라고 하는 과정 동안 고온에서 가열됩니다. 소결은 입자들을 결합하고 조밀한 세라믹 구조를 만듭니다.

세라믹 바디가 형성된 후, 금속 전극이 장치의 반대쪽 면에 부착됩니다. MOV가 외부 회로에 연결될 수 있도록 리드선이나 단자가 추가됩니다.

이 제조 과정은 MOV의 독특한 전기적 행동에 책임이 있는 내부 구조를 생성합니다.

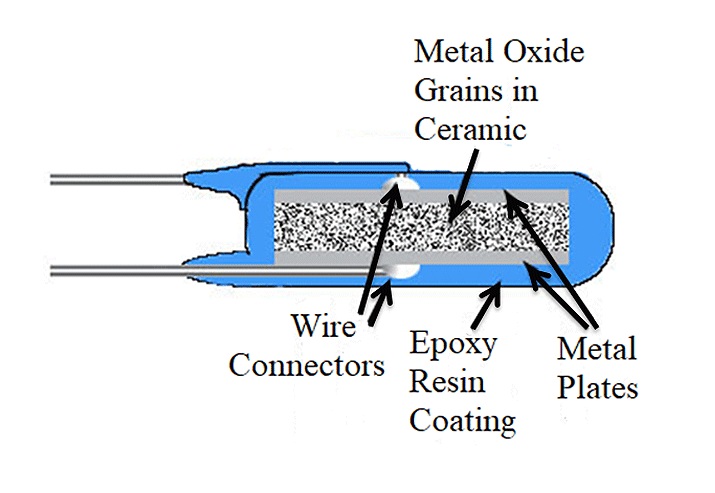

내부 미세 구조

MOV의 세라믹 바디는 수백만 개의 미세한 산화아연 입자를 포함하고 있습니다.

이러한 입자가 만나는 경계에서는 작은 전기 접합부가 형성됩니다. 이러한 입자 경계 접합부는 장치 전반에 분포된 대규모 반도체 접합망과 유사하게 작용합니다.

MOV 내부에 이렇게 많은 미세한 접합부가 존재하기 때문에, 장치는 과도한 전압이 가해질 때 신속하게 반응할 수 있습니다.

정상 및 서지 전압에서의 MOV 동작

정상 작동 전압 하에서 대부분의 입자 경계 접합부는 전류 흐름을 제한합니다. 이로 인해 저항이 매우 높고, 누설 전류는 거의 없습니다.

적용된 전압이 MOV의 임계값을 초과하면, 전기 전도 메커니즘이 입자 경계 내에서 발전하기 시작합니다. 전자 터널링 및 눈사람 효과는 전류가 세라믹 구조를 통해 훨씬 더 쉽게 흐를 수 있도록 합니다.

그 결과 저항이 빠르게 감소하고 MOV는 매우 전도성이 됩니다. 이는 장치가 서지 전류를 분산시키고 보호된 회로에 적용되는 전압을 제한할 수 있게 합니다.

일반적인 MOV 패키지 유형

MOV는 다양한 패키지 스타일로 제공되어 다양한 응용 프로그램 및 전력 수준을 지원합니다.

일반적인 유형에는 다음이 포함됩니다:

• 디스크형 MOV

• 축 리드형 MOV

• 방사형 리드형 MOV

• 블록형 MOV

• 나사 단자형 MOV

소형 장치는 일반적으로 소비자 전자 제품에 사용되며, 대형 패키지 스타일은 종종 산업 및 전력 시스템 응용 프로그램에서 발견됩니다.

전압 및 에너지 등급 증가

고전력 응용 프로그램에서는 여러 개의 MOV를 결합하여 보호 능력을 높일 수 있습니다.

MOV를 병렬로 연결하면 장치 간에 서지 전류를 공유할 수 있어 전체 에너지 처리 능력이 증가합니다.

MOV를 직렬로 연결하면 여러 장치에 걸쳐 전압이 분산되어 전체 전압 처리 능력이 증가합니다.

이러한 배치는 MOV 보호 시스템이 다양한 전기적 및 산업적 응용 프로그램에 맞춰 조정될 수 있도록 합니다.

MOV의 전기적 특성

금속 산화물 바리스터(MOV)의 성능은 여러 가지 중요한 전기적 특성에 의해 결정됩니다. 이러한 특성은 장치가 정상 작동 조건에서 어떻게 동작하는지, 전압 서지에 어떻게 반응하는지, 민감한 전자 부품을 얼마나 효과적으로 보호하는지를 정의합니다.

가장 중요한 특성으로는 전압 의존 저항, 비선형 전압-전류 동작, 그리고 커패시턴스가 있습니다. 이러한 속성들은 MOV가 정상 작동 중에는 거의 비활성 상태를 유지하면서 순간적 과전압 사건에 자동으로 반응할 수 있게 합니다.

정적 저항

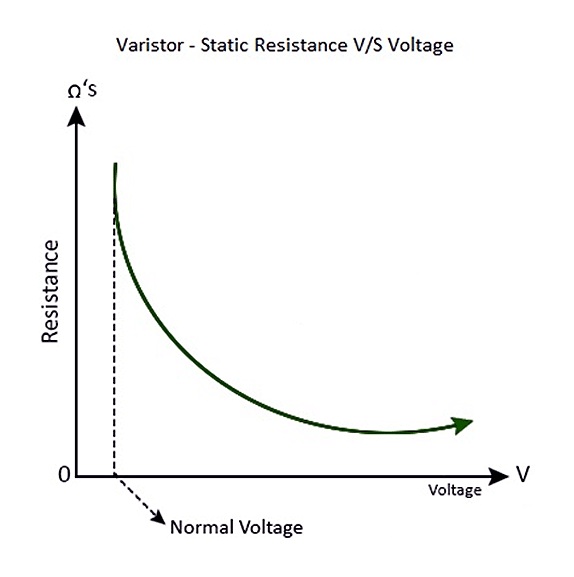

거의 일정한 저항을 유지하는 일반 저항기와는 달리, MOV는 단자의 양쪽에 인가된 전압에 따라 저항을 지속적으로 변경합니다.

정상 작동 전압에서 MOV는 매우 높은 저항을 보여주며, 매우 적은 누설 전류만 흐릅니다. 인가된 전압이 증가함에 따라 저항은 점차 감소합니다. 전압이 보호 임계값에 접근하면 저항은 훨씬 더 급격하게 떨어집니다.

이 전압 의존 저항은 MOV 작동의 기초입니다. 높은 저항은 정상 조건에서 불필요한 전류 흐름을 차단하고, 서지 동안 낮은 저항은 과도한 에너지가 보호 회로에서 분산될 수 있는 경로를 만듭니다.

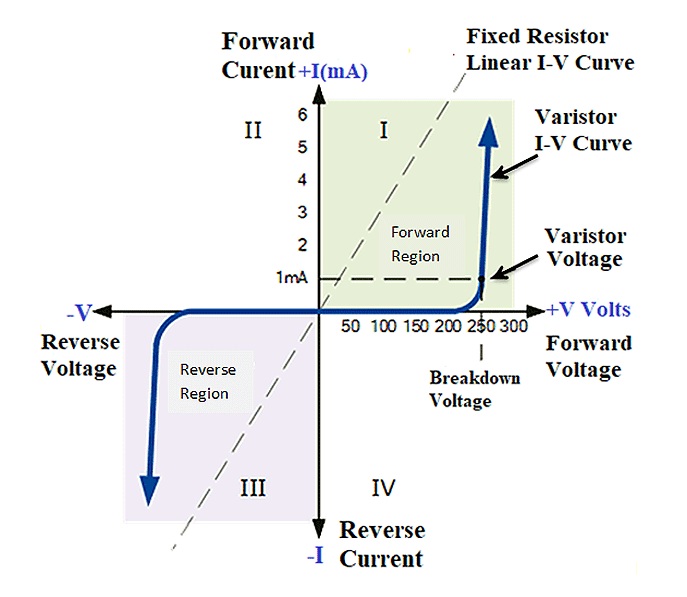

전압-전류(V-I) 특성

비선형 전기적 동작

MOV는 일반 저항기의 선형 전압-전류 관계를 따르지 않습니다.

일반 저항기에서는 전압이 증가함에 따라 전류가 비례적으로 증가합니다. 반면 MOV는 매우 비선형적인 반응을 보입니다. 낮은 전압에서는 매우 적은 전류만 흐릅니다. 전압이 클램핑 영역에 접근하면 상대적으로 작은 전압 증가가 매우 큰 전류 증가를 초래할 수 있습니다.

이 급격한 전환은 MOV가 서지 이벤트 중에 빠르고 효과적으로 반응할 수 있게 합니다.

양방향 전도

MOV는 양쪽 방향으로 전류를 전도할 수 있어 대칭적인 양방향 특성을 가집니다.

이러한 동작 덕분에 MOV는 긍정적 및 부정적 전압 서지 모두를 방지할 수 있습니다. 이는 MOV가 AC 및 DC 응용 프로그램에 적합하고 단일 장치가 서지 극성과 관계없이 보호를 제공할 수 있게 합니다.

다양한 전압 수준에서의 전류 흐름

인가된 전압이 클램핑 전압보다 훨씬 낮을 때, MOV는 높은 저항 상태를 유지하며 소량의 누설 전류만 흐릅니다.

전압이 클램핑 영역에 접근함에 따라 저항은 감소하고 전류는 점차 증가하기 시작합니다. 클램핑 전압에 도달하면 저항이 급격히 떨어지고 MOV는 높은 전도성을 가지게 됩니다.

이 전류의 급격한 증가는 MOV가 서지 에너지를 흡수하고 분산할 수 있게 하여 민감한 구성 요소가 보는 전압을 제한합니다.

MOV 커패시턴스

전압 의존 저항 외에도 MOV는 물리적 구조로 인해 커패시턴스를 나타냅니다.

이 장치는 세라믹 몸체로 분리된 두 개의 금속 전극을 포함하여 커패시터와 유사한 구조를 만듭니다. 그 결과, 모든 MOV는 측정 가능한 커패시턴스 값을 가집니다.

커패시턴스는 여러 요인의 영향을 받습니다:

• 전극 표면적

• 세라믹 두께

• 장치의 물리적 크기

더 큰 전극 면적은 일반적으로 커패시턴스를 증가시키고, 전극 간의 더 큰 간격은 커패시턴스를 감소시키는 경향이 있습니다.

DC 및 AC 회로에서의 커패시턴스 효과

DC 회로

대부분의 DC 응용 프로그램에서 MOV 커패시턴스는 회로 작동에 거의 영향을 미치지 않습니다.

인가된 전압이 클램핑 임계값 이하로 유지될 때, MOV는 높은 저항 상태에 머물며 커패시티브 특성이 일반적으로 성능에 미치는 영향은 미미합니다. 서지 이벤트 동안 MOV의 전도성 동작이 주요 요인이 됩니다.

AC 회로

AC 시스템에서 정전 용량의 중요성이 더욱 커집니다.

MOV가 보호 회로에 연결되어 있어, 그 정전 용량은 서지가 없을 때에도 작은 AC 전류가 흐를 수 있도록 합니다. 이는 정상 작동 중에 관찰되는 누설 전류에 기여합니다.

작동 주파수가 증가함에 따라 정전 용량의 효과가 더 두드러지게 나타납니다. 이러한 이유로 MOV 정전 용량은 종종 통신 장비, 고주파 회로 및 기타 신호에 민감한 응용 프로그램에서 고려됩니다.

정전 용량 리액턴스

AC 회로에서 정전 용량이 생성하는 저항은 정전 용량 리액턴스라고 알려져 있습니다.

여기서:

• X₍C₎ = 정전 용량 리액턴스 (Ω)

• f = 주파수 (Hz)

• C = 정전 용량 (F)

이 관계는 정전 용량 리액턴스가 주파수가 증가함에 따라 감소하고 정전 용량이 증가함에 따라 감소함을 보여줍니다.

결과적으로, 고주파 신호는 MOV의 정전 용량 경로를 통해 더 큰 누설 전류를 생성할 수 있습니다.

주요 전기적 특성 요약

MOV의 전기적 행동은 주로 세 가지 특징: 전압 의존 저항, 비선형 전압-전류 반응 및 정전 용량에 의해 결정됩니다.

정상 작동 조건에서 MOV는 매우 높은 저항을 유지하고 오직 작은 누설 전류만 흐르게 합니다. 전압이 클램핑 영역에 접근하면 저항이 급격히 감소하고 전류가 급증하여 장치가 보호 회로에서 서지 에너지를 분산시킬 수 있게 됩니다.

정전 용량의 존재는 특히 AC 및 고주파 응용 프로그램에서 누설 전류에도 영향을 미칩니다. 함께 이 특성들은 MOV가 빠르고 효과적인 서지 보호를 제공할 수 있게 합니다.

보호를 위한 적합한 MOV 선택

신뢰할 수 있는 서지 보호를 달성하기 위해 올바른 MOV를 선택하는 것이 중요합니다. 정격이 불충분한 장치는 조기에 작동하지 않을 수 있으며, 너무 큰 장치는 민감한 구성 요소에 대한 최적의 보호를 제공하지 않을 수 있습니다.

정상 및 서지 조건에서 적절한 작동을 보장하기 위해 여러 주요 사양을 함께 평가해야 합니다.

최대 작동 전압

최대 작동 전압은 누설 전류를 지정된 한도 내에서 유지하면서 MOV에 연속적으로 적용할 수 있는 가장 높은 전압입니다.

이 값은 항상 회로의 정상 작동 전압보다 높아야 합니다. 적절한 여유를 선택하는 것은 원치 않는 전도성을 방지하고 장치에 대한 장기적인 스트레스를 줄이는 데 도움이 됩니다.

클램핑 전압

클램핑 전압은 MOV가 많은 전류를 흐르게 하여 추가 전압 상승을 적극적으로 제한하기 시작하는 수준을 정의합니다.

낮은 클램핑 전압은 일반적으로 더 강력한 보호를 제공하지만 정상 작동에 방해가 되지 않도록 충분히 높아야 합니다. 적절한 선택은 보호 효과와 작동 안정성의 균형을 요구합니다.

서지 전류 정격

서지 전류 정격은 MOV가 일시적인 사건 중에 안전하게 전도할 수 있는 최대 피크 전류를 지정합니다.

번개와 관련된 서지, 산업 스위칭 순간, 또는 기타 고에너지 교란에 노출된 응용 프로그램은 종종 더 높은 서지 전류 능력을 요구합니다.

충분한 전류 처리 용량을 가진 MOV를 선택하면 신뢰성을 향상시키고 심각한 서지 사건 동안의 고장 위험을 줄일 수 있습니다.

에너지 흡수 정격

에너지 흡수 정격은 MOV가 안전하게 소산할 수 있는 최대 서지 에너지를 나타내며 일반적으로 줄(J)로 표현됩니다.

서지 동안 MOV는 전기 에너지를 열로 변환합니다. 선택된 장치는 최대 예상 서지 에너지를 초과하는 에너지 정격을 가져야 적절한 보호 및 서비스 수명을 제공합니다.

응답 시간

응답 시간은 서지 전압이 나타난 후 MOV가 얼마나 빨리 전도하기 시작하는지를 나타냅니다.

MOV는 일반적으로 약 100 나노초 이내에 반응하여 민감한 구성 요소가 손상되기 전에 일시적인 과전압 사건에 신속하게 대응할 수 있게 합니다.

최대 AC 전압

최대 AC 전압 정격은 AC 시스템에서 MOV에 지속적으로 적용할 수 있는 가장 높은 RMS 전압을 지정합니다.

선택된 정격은 과도한 누설 전류와 불필요한 장치 스트레스를 방지하기 위해 정상 전압보다 약간 높아야 합니다.

누설 전류

누설 전류는 MOV가 클램핑 전압 이하에서 작동할 때 흐르는 작은 전류입니다.

일반적으로 매우 작지만, 누설 전류는 장치의 상태에 대한 유용한 정보를 제공할 수 있습니다. 누설 전류의 증가는 노화, 전기 스트레스 또는 열화를 나타낼 수 있습니다.

장기 신뢰성 및 서지 변화

MOV 성능은 서지 에너지를 반복적으로 흡수하면서 점차 변화합니다.

가장 일반적인 노화 효과 중 하나는 서지 이동(Surge Shift)으로, 이는 반복적인 서지 노출 후 전기적 특성, 특히 클램핑 전압의 변화와 관련이 있습니다.

MOV가 노화됨에 따라:

• 클램핑 전압이 변경될 수 있습니다.

• 누설 전류가 증가할 수 있습니다.

• 에너지 처리 능력이 감소할 수 있습니다.

• 전체 보호 성능이 저하될 수 있습니다.

잦은 과도현상에 노출되는 애플리케이션은 MOV 선택 시 장기 신뢰성을 고려해야 하며, 주기적인 점검 또는 교체가 필요할 수 있습니다.

MOV 선택 체크리스트 및 모범 사례

MOV를 선택하기 전에, 장치가 다음 사항을 제공하는지 확인하십시오:

• 정상 작동 전압 이상으로 최대 작업 전압

• 보호되는 구성 요소에 적합한 클램핑 전압

• 적절한 서지 전류 처리 능력

• 충분한 에너지 흡수 등급

• 빠른 응답 시간

• 적절한 AC 전압 등급

• 수용 가능한 누설 전류 특성

• 예상되는 서지 노출에 적합한 장기 신뢰성

이러한 사양을 함께 평가하면 효과적인 서지 보호 및 신뢰할 수 있는 장기 운영을 보장하는 데 도움이 됩니다.

MOV의 실제 적용 사례

MOV는 전기 및 전자 시스템 전반에 걸쳐 과도 전압 이벤트로부터 보호하기 위해 사용됩니다. 자동으로 반응하고 서지 에너지를 분산시키는 능력 덕분에 다양한 응용제품에 적합합니다.

반도체 보호

민감한 반도체 장치는 짧은 전압 스파이크에도 손상될 수 있습니다.

MOV는 다음을 보호하는 데 일반적으로 사용됩니다:

• 트랜지스터

• MOSFET

• 다이오드

• 집적 회로

• 마이크로컨트롤러

• 전력 반도체

MOV는 서지 전압을 제한함으로써 구성 요소의 신뢰성을 향상시키고 전기적 손상의 위험을 줄이는 데 도움을 줍니다.

모터 및 전환 장비

모터, 릴레이, 컨택터 및 전환 장치는 작동 중에 자주 과도 전압을 발생시킵니다.

MOV는 다음을 억제하는 데 도움을 줍니다:

• 전환 과도 전압

• 전기적 잡음

• 접점 아크

• 조기 구성 요소 마모

이는 장비 신뢰성을 향상시키고 전환 구성 요소의 서비스 수명을 연장합니다.

전원 공급 장치 및 전력 시스템 보호

전력 시스템은 종종 번개, 유틸리티 스위칭, 큰 모터 부하 및 그리드 교란으로 인해 발생하는 서지에 노출됩니다.

MOV는 다음에 일반적으로 설치됩니다:

• 서지 보호기

• 전원 스트립

• AC 전원 공급 장치

• 전원 어댑터

• 배터리 충전기

• 전압 조정 장비

이러한 애플리케이션에서 MOV는 들어오는 서지 에너지에 대한 첫 번째 방어선으로 작용합니다.

통신 및 네트워킹 장비

통신 시스템은 외부 서지 출처에 노출될 수 있는 긴 케이블 경로를 자주 사용합니다.

MOV는 다음에 일반적으로 사용됩니다:

• 전화 시스템

• 통신 네트워크

• 데이터 전송 장비

• 네트워킹 하드웨어

• 신호 분배 시스템

이 보호는 시스템 신뢰성과 데이터 무결성을 유지하는 데 도움이 됩니다.

산업 및 분배 시스템

산업 환경은 종종 상당한 과도 전압을 발생시킬 수 있는 대전력 부하와 전환 장비를 포함합니다.

MOV는 다음에서 널리 사용됩니다:

• 산업 전력 시스템

• 제어 패널

• 자동화 시스템

• 모터 제어 센터

• 분배 장비

이러한 설치는 전력 장비와 민감한 제어 전자 장치를 모두 보호하는 데 도움이 됩니다.

소비자 전자제품

많은 소비자 제품에는 내장된 MOV 보호 기능이 있습니다.

예를 들면:

• 모바일 전화

• 노트북 컴퓨터

• 데스크탑 컴퓨터

• 텔레비전

• 디지털 카메라

• 게임 시스템

• 가전제품

MOV는 전력 네트워크에서 발생할 수 있는 전압 장애로부터 이러한 장치를 보호하는 데 도움을 줍니다.

특수 고주파 응용 프로그램

주로 서지 보호에 사용되지만, MOV는 특정 고주파 및 마이크로파 응용 프로그램에서도 발견될 수 있습니다.

그들의 비선형 전기적 특성은 다음에 활용될 수 있습니다:

• 신호 변조

• 신호 감지

• 주파수 변환

이러한 응용 프로그램은 덜 일반적이지만 MOV 기술의 다재다능성을 보여줍니다.

MOV 보호 회로 설계 및 선택 팁

적절한 MOV 선택은 신뢰할 수 있는 서지 보호를 위한 필수입니다. 이 장치는 정상 작동 조건을 견뎌야 하며, 안전하게 과도 전압 이벤트를 처리할 수 있어야 합니다.

지속적인 작동 전압 결정

MOV는 정상 작동 중에는 비활성 상태를 유지해야 합니다.

일반적인 설계 관행은 예상 작동 전압보다 약 10%에서 15% 높은 연속 전압 등급의 MOV를 선택하는 것입니다. 이는 전원 변동을 수용하고 원치 않는 전도 현상을 방지하는 데 도움이 됩니다.

요구되는 서지 에너지 등급 계산

응용 프로그램에서 예상되는 최대 서지 에너지를 추정하고 적절한 안전 여유가 있는 MOV를 선택하십시오.

더 높은 에너지 등급은 일반적으로 내구성을 개선하고 서지가 자주 발생하는 환경에서 더 나은 보호를 제공합니다.

서지 전류 능력 확인

선택된 MOV는 예상되는 가장 높은 일시적 전류보다 큰 서지 전류 등급을 가져야 합니다.

추가 전류 처리 여유는 종종 장기 신뢰성을 개선하고 장치 스트레스를 줄입니다.

전력 소산 요구 사항 고려

MOV가 흡수하는 서지 에너지는 열로 변환됩니다.

선택된 장치는 과도한 열 스트레스 없이 예상 작동 조건을 처리할 수 있는 충분한 전력 소산 능력을 제공해야 합니다.

올바른 클램프 전압 선택

클램프 전압은 민감한 구성 요소를 보호할 수 있을 만큼 낮으면서 정상 작동 중 불필요한 전도를 피할 수 있을 만큼 높아야 합니다.

적절한 값 선택은 MOV 보호 설계의 가장 중요한 측면 중 하나입니다.

추가 보호 장치 포함

MOV는 종종 퓨즈 및 열 보호 장치와 같은 추가 보호 구성 요소와 결합됩니다.

이러한 장치는 심각한 서지 또는 장기 과전압 상태로 인해 과도한 전류나 과열이 발생할 경우 백업 보호를 제공합니다.

신뢰할 수 있는 MOV 보호를 위한 모범 사례

신뢰할 수 있는 작동을 위해 선택한 MOV가 제공해야 하는 사항:

• 충분한 연속 전압 여유

• 적절한 서지 에너지 능력

• 적절한 서지 전류 등급

• 적절한 전력 소산 능력

• 올바른 클램프 전압

• 적절한 퓨즈 또는 열 보호

이러한 지침을 따르면 서지 보호 성능, 장비 신뢰성 및 전반적인 시스템 안전성을 개선하는 데 도움이 됩니다.

결론

MOV는 전자 장비를 손상시키는 전압 서지로부터 보호하는 간단하고 효과적인 방법을 제공합니다. 그들의 빠른 반응 능력, 과도한 전압을 클램프하는 능력 및 서지 에너지를 흡수하는 능력은 전원 공급 장치, 산업 시스템, 통신 장비 및 소비자 전자 제품에서 일반적인 선택이 되게 합니다. MOV의 작동, 등급, 노화 행동 및 적절한 회로 통합에 대한 이해는 신뢰할 수 있는 서지 보호를 보장하고 전자 시스템의 장기적인 내구성을 향상시키는 데 도움이 됩니다.

자주 묻는 질문 [FAQ]

1. MOV가 보호하는 회로와 직렬로 연결되지 않고 병렬로 연결되는 이유는 무엇입니까?

MOV는 보호되는 회로의 전압을 지속적으로 모니터링할 수 있도록 병렬로 연결되어 정상 전류 흐름에 방해가 되지 않도록 합니다. 정상 작동 중에 MOV는 고저항 상태를 유지하고 극히 작은 누설 전류만을 끌어옵니다. 전압 서지가 클램프 전압을 초과하면 MOV는 빠르게 저저항 상태로 전환되어 서지 전류에 대한 대체 경로를 제공합니다. 이 구성은 MOV가 표준 조건에서 정상 회로 작동을 유지하면서 민감한 구성 요소에서 과도한 에너지를 분산시킬 수 있도록 합니다.

2. 반복적인 서지 노출이 MOV의 장기 신뢰성에 미치는 영향은 무엇입니까?

MOV가 흡수하는 모든 서지 사건은 그 내부 아연 산화물 입자 구조 내에서 약간의 내부 열화를 야기합니다. 시간이 지남에 따라 반복적인 서지는 장치의 에너지 처리 능력을 감소시키고 누설 전류를 증가시키며 클램프 전압을 변경할 수 있습니다. MOV가 수많은 서지 사건 이후에도 기능을 계속할 수 있지만, 그 보호 성능은 서서히 감소합니다. 이러한 이유로 MOV는 희생 보호 장치로 간주되며, 신뢰할 수 있는 보호를 유지하기 위해 상당한 서지 노출 후 점검이나 교체가 필요할 수 있습니다.

3. 전원 공급 서지 보호를 위해 MOV를 선택할 때 평가해야 할 요소는 무엇입니까?

적절한 MOV 선택은 전압 등급에만 초점을 맞추기 보다는 여러 사양을 평가해야 합니다. 중요한 매개변수에는 최대 작동 전압, 클램프 전압, 서지 전류 등급, 에너지 흡수 능력, 응답 시간, 누설 전류 및 장기 서지 내구성이 포함됩니다. 선택된 MOV는 전도 없이 정상 작동 전압을 견뎌야 하며 예상되는 일시적으로 발생하는 사건에 대해 충분한 서지 처리 능력을 제공해야 합니다. 적절한 설계 여유는 신뢰성을 향상시키고 MOV의 조기 노화 또는 실패를 방지하는 데 도움이 됩니다.

4. MOV가 퓨즈 또는 열 보호 장치와 함께 일반적으로 사용되는 이유는 무엇입니까?

MOV는 짧은 기간의 서지를 효과적으로 처리하지만, 장기간의 과전압 조건에서 지속적으로 전류를 전도하도록 설계되지 않았습니다. 심각한 결함이 발생하면 MOV는 전도 상태를 유지하며 과도한 열을 발생시킬 수 있습니다. 퓨즈 또는 열 보호 장치는 비정상적인 전류 또는 온도 조건이 발생할 때 MOV를 차단하여 추가 안전 층을 제공합니다. 이 조합은 과열, 장비 손상 및 잠재적인 안전 위험을 예방하고 보호 회로의 전반적인 신뢰성을 향상시키는 데 도움을 줍니다.

5. 내부 산화 아연 결정 구조는 MOV가 전압 서지에 그렇게 빠르게 반응할 수 있도록 어떻게 해줍니까?

MOV는 주로 미세한 결정 경계 접합으로 둘러싸인 산화 아연 결정으로 구성되어 있으며, 이는 대규모 반도체 접합 네트워크와 유사하게 동작합니다. 정상 전압 조건에서 이러한 접합은 전류 흐름을 제한하여 매우 높은 저항을 초래합니다. 전압이 장치의 임계값을 초과하면 전자 터널링 및 눈사태 붕괴와 같은 전도 메커니즘이 결정 경계를 통해 발생합니다. 이로 인해 저항이 빠르게 떨어져 MOV가 수백 나노초 내에 대량의 서지 전류를 전도하고 민감한 구성 요소가 손상되기 전에 전압을 클램프할 수 있게 됩니다.
