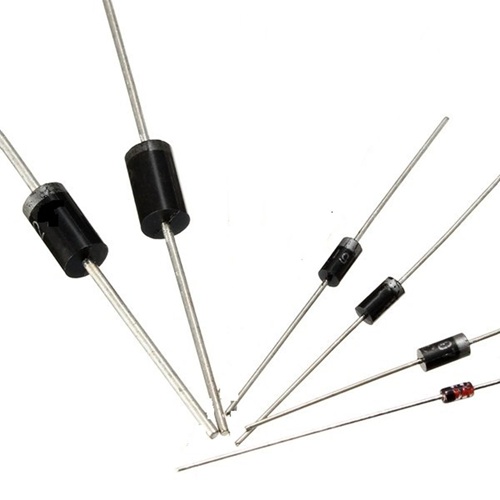

다이오드 탐색: 구조, 특성, 응용

다이오드는 전류가 주로 한 방향으로 흐르도록 허용하는 PN 접합을 중심으로 구축된 반도체 장치입니다. 그 동작은 재료 선택, 도핑, 바이어싱, 접합 구조, 패키지 유형, 작동 조건에 따라 다릅니다. 이 기사는 다이오드 구조, 접합 동작, 선택 요인, 시험 방법 및 정류, 검출, 전압 조절, 클램핑, LED, 쇼트키 다이오드, 제너 다이오드 및 광대역 장치와 같은 실제 응용을 설명합니다.

카탈로그

다이오드 구조 및 접합 동작

다이오드는 의도적으로 설계된 PN 접합으로 읽을 수 있으며, 일반적인 작동 조건에서 전류가 한 방향으로 흐르도록 허용하고 반대 방향으로 저항하도록 경향이 있습니다.

그 방향성 동작은 기계적 게이트에서 오는 것이 아니라, 캐리어가 스스로 분포하는 방식과 반도체 내부에서 전기장이 평형 상태로 안정화되는 방식에서 나타납니다.

일상적인 회로 작업에서는 다이오드를 적용된 전압에 의해 높이가 조정될 수 있는 정전기 에너지 장벽으로 취급하는 것이 더 직관적입니다. 이유는 이 프레임워크가 벤치에서 측정된 결과와 일반적으로 일치하기 때문입니다.

재료 및 도핑

PN 접합은 반도체 기판에서 시작되며, 실리콘은 일반 소비재 장치에 일반적이고, 다른 재료는 성능 목표가 다른 방향으로 나아갈 때 선택됩니다(속도, 누설, 온도 범위, 광학 특성).

도핑은 지배적 캐리어 집단이 구축되는 방식이며, 바이어스가 적용되었을 때 접합이 어떻게 반응할지를 설정합니다.

P형 영역 세부사항:

• 수용체 도판트는 전하량이 다양한 주입구멍을 다수 캐리어로 만드는 높은 농도를 형성하며, 전자는 소수 캐리어로 존재합니다.

N형 영역 세부사항:

• 공여 도판트는 전자라는 다수 캐리어의 높은 농도를 만들어내고, 주입구멍은 소수 캐리어로 존재합니다.

실제로 도핑 농도와 접합 기하학적 구조는 순방향 강하 동작, 역전류 누설 경향, 전하 저장, 정전 용량, 스위칭 속도 및 파괴 특성을 형태로 조정하는 조정 노브처럼 작용합니다.

설계 작업은 개인적인 면이 있습니다: 두 부품이 동일한 회로 기호를 공유할 수 있지만, 두드러지게 다르게 작용할 수 있으며, 그 차이는 종종 도핑 프로파일로 인해 "조용히" 대부분의 실제 엔지니어링이 수행되는 것으로 추적됩니다.

접합 형성

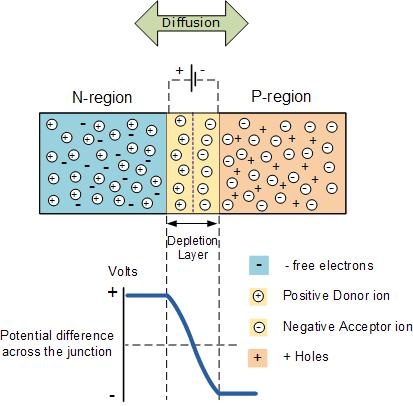

p형 및 n형 영역이 접촉하면 캐리어들은 농도 기울기가 균형을 이루지 않기 때문에 인터페이스를 가로질러 이동하기 시작합니다.

인터페이스를 통한 캐리어 확산 및 재결합:

• 전자는 n측에서 p측으로 확산하여 주입구멍과 재결합합니다.

• 주입구멍은 p측에서 n측으로 확산되어 전자와 재결합합니다.

그 재결합은 경계 근처에 이온화된 도판트 원자를 남깁니다. 이러한 이온은 자유롭게 이동하지 않으므로 그들의 전하는 고정된 배경으로 유지됩니다.

인터페이스 근처에 남은 고정 이온화 전하:

• n측에서는 양전하를 띤 공여 이온이 남습니다.

• p측에서는 음전하를 띤 수용체 이온이 남습니다.

고갈 영역(공간 전하 영역이라고도 함)은 이동 가능한 캐리어가 상대적으로 적은 영역입니다.

이 영역은 내부 전기장을 형성하고 추가 확산에 저항하는 내장 전위를 생성합니다.

실험실 디버깅 중 반복적으로 발생하는 불만이자 유용한 단서는 외부에서 “예상치 못한” 것처럼 보이는 동작(바이어스 의존 커패시턴스, 전하 저장 효과, 느린 회복)이 고갈 영역을 정적인 경계가 아닌 동적인 전기적 객체로 취급했을 때 자주 의미가 있다는 것입니다.

접합의 바이어스 조정

바이어스는 다이오드를 두 개의 깨끗한 상태 사이에서 단순히 전환하지 않습니다. 오히려 고갈 영역의 모양을 변화시키고 캐리어가 어떻게 주입되고, 스윕되고, 저장되고, 재결합되는지를 변경합니다.

정방향 바이어스는 양극을 음극보다 높은 전기적 전위에 놓습니다. 접합 장벽이 효과적으로 낮아지고 고갈 영역이 좁아집니다.

장벽이 줄어들면서 다수 캐리어가 접합을 가로질러 주입되고 반대편에서는 소수 캐리어로 변합니다.

정방향 바이어스에서의 다수 캐리어 주입 방향:

• 전자는 n에서 p로 이동합니다(그 후 p-영역에서 소수 캐리어로 작용).

• 홀은 p에서 n으로 이동합니다(그 후 n-영역에서 소수 캐리어로 작용).

주입이 증가함에 따라 다이오드 전류는 전압과 함께 급격히 증가합니다.

문제 해결 중 이 가파른 경향은 강한 반응을 유발하는 경향이 있습니다: “작은” 정방향 전압 변화가 놀라울 정도로 큰 전류 변화를 유도할 수 있습니다. 이것이 바로 약간의 정방향 바이어스를 가진 회로가 허용 오차와 온도 드리프트가 쌓일 때 예상보다 더 뜨겁게 작동할 수 있는 이유입니다.

역바이어스는 음극을 양극보다 높은 전기적 전위에 놓습니다. 고갈 영역이 넓어지고, 효과적인 장벽이 증가하며, 다수 캐리어가 인터페이스에서 멀어집니다.

이상적인 다이오드는 0의 전류를 보여야 하지만, 실제 부품은 고갈 영역 내의 소수 캐리어 및 캐리어 생성에 의해 구동되는 역 누설 전류를 나타냅니다.

누설 전류는 실온에서 매우 작게 나타날 수 있지만, 고온에서는 종종 상당히 증가합니다. 고임피던스 회로 및 뜨거운 환경에서는 누설이 따라서 신중하게 고려해야 할 중요한 매개변수가 됩니다.

충분히 높은 역전압에서 고장이 발생하고 역전류가 급격히 증가합니다. 기본 메커니즘은 구조와 도핑에 따라 다르며, 제너 및 눈사태 행동은 일반적인 범주입니다.

고장은 본질적으로 치명적이지 않습니다: 일부 다이오드는 그곳에서 작동하도록 설계되었으며, “일반적인” 다이오드도 주변 회로가 전류를 제어된 방식으로 제한하면 살아남을 수 있습니다.

“다이오드가 고장에서 랜덤으로 죽었다”처럼 보이는 많은 실험실 실패는 두 번째로 보면 더 예측 가능하다는 것이 드러나며, 종종 누락된 직렬 저항, 낙관적인 전력 경로 또는 문서상 존재했지만 실제 조립에는 없었던 전류 제한과 관련이 있습니다.

단자, 극성 및 전류 규칙

p-측 단자는 양극으로 명명되며, n-측 단자는 음극으로 명명됩니다.

기존 전류는 정방향 전도 중 양극에서 음극으로 흐르는 것으로 정의되며, 이는 회로도, 데이터 시트 및 일반적인 측정 설정에서 사용되는 규칙과 일치합니다.

회로를 진단할 때 양극/음극 방향에 대해 엄격하게 유지하는 것은 전자 흐름 방향과 기존 전류 방향을 혼동하고 예상 전압 강하를 잘못 해석하는 고전적인 혼란의 원인을 피하는 데 도움이 됩니다.

기호, 참조 설계자 및 물리적 표시

회로도에서 다이오드 기호는 기존 전류 흐름의 선호 방향을 나타냅니다.

일반적인 참조 설계자는 다음과 같습니다:

• D

• VD

실제 패키지에서는 음극이 종종 밴드나 스트라이프로 표시됩니다.

프로토타이핑 및 재작업 중에는 전원을 적용하기 전에 마킹이 풋프린트 방향과 일치하는지 확인하는 것이 진정한 습관입니다. 이 빠른 점검은 여러 다이오드 패키지가 유사한 외형을 공유할 때 특히 간단한 방향 불일치로 인해 발생하는 “미스터리” 실패를 추적하는 데 몇 시간을 예방할 수 있습니다.

다이오드는 종종 일방향 소자로 설명되지만, 보다 정확한 설명은 바이어스, 온도 및 시간에 따라 지속적으로 진화하는 고갈 영역 및 캐리어 동역학을 가진 전계 제어 접합입니다.

설계 결정은 다이오드를 고갈 너비, 주입 수준, 전하 저장 및 고장 메커니즘 측면에서 분석할 때 더 명료하게 나타나는 경향이 있으며, 단순한 이진 도체 대 차단 추상화로 분석할 때보다 더 뚜렷합니다.

이 사고방식은 고속 스위칭, 고전압 스트레스 및 고온 작동에서 특히 설득력이 있으며, 접합의 내부 상태가 회로의 나머지 부분이 경험하는 것을 조용히 지배할 수 있습니다.

다이오드 식별 및 현대 반도체 재료

다이오드는 단일 기호로서의 회로도보다 작은 시스템으로 처리할 때 더 의미가 있습니다. 접합부는 기본 I-V 곡선을 설정하지만, 패키지와 주변 레이아웃은 종종 그 행동이 실제 조립체와 접촉할 때 생존하는지를 결정합니다. 스위칭 및 전력 설계에서는 성능이 종종 열 한계, 유도 성분, 기생 정전 용량에 의해 형성됩니다. 전기적 요구를 물리적 제약에 매핑한 다음, 재료 플랫폼에 따라 선택을 좁히는 과정은 종종 통할 수 있습니다.

• 전기적 요구 사항: 역 전압, 평균/피크 전류, 스위칭 주파수, 허용 손실

• 기계적 현실: 패키지 유형, 장착 방법, 냉각 경로, 보드 구리 및 공기 흐름

• 재료 시스템: Si, Ge, SiC, GaN

패키지 인식

작은 패키지는 온도가 상승하거나 공기 흐름의 가정이 지나치게 낙관적일 때까지 잘 작동합니다. 축 방향 유리 및 작은 플라스틱 장치는 사용하기 쉽고 비용이 저렴하기 때문에 저전력 및 신호 작업에서 흔히 사용되지만, 열은 주로 리드와 PCB 트레이스로 빠져나갑니다. 이 접근 방식은 보통 전류에서 직관적으로 느껴지지만, 듀티 사이클이 상승하거나 구리가 얇거나 보드가 다른 열성 성분 근처에 위치할 때는 점차 제약으로 변하게 됩니다.

표면 실장 패키지는 리드를 짧게 하고 루프 영역을 줄여 일반적으로 고속 스위칭 동작을 개선합니다. 열 이야기도 변합니다: 열이 구리에 확산되면 PCB가 냉각 솔루션의 일부가 되며, 레이아웃이 관대할 경우 안심이 되지만, 디자인이 공간 제약이 있을 경우 약간의 불안감을 느낄 수 있습니다. 즉, SMD는 종종 열 관리를 구성 요소에서 보드로 전환하며, 이는 스택업 및 구리 예산에 따라 환영받는 거래가 되거나 예상치 못한 문제를 일으킬 수 있습니다.

스터드, 볼트 다운 및 모듈 형식은 전류 처리와 열 제거 작업으로 변할 때 나타납니다. 이러한 패키지는 섀시 또는 콜드 플레이트에 대해 보다 반복 가능한 열 인터페이스를 제공하며, 규율 있는 기계적 처리를 보상합니다. 장착 표면이 충분히 평평하지 않거나, 조임 토크가 빌드마다 다르거나, 열 인터페이스 재료가 일관되게 사용되지 않으면 종종 문서상에서 훌륭한 다이오드가 예상보다 더 뜨거워지는 것을 볼 수 있습니다. 이러한 세부 사항은 회로도 중심의 논의에서는 잘 나타나지 않지만, 현장 동작 및 장기적인 변동을 결정짓는 경우가 많습니다.

실제로 사용되는 일반적인 패키지 그룹:

• 축 방향 유리

• 작은 플라스틱(관통형)

• SMD(다양한 리드 없는/리드형)

• 스터드/볼트 다운, 전력 모듈

di/dt와 dv/dt가 상승하면 패키지 유도 및 접합 정전 용량은 배경 세부 사항에서 멈추고 오버슈트, 링잉 및 추가 스위칭 손실로 나타나기 시작합니다. SMD 부품은 종종 리드 유도성을 줄여 파형을 안정시킬 수 있지만, 높은 전압에서의 더 엄격한 간섭/클리어런스 및 PCB 열 설계에 대한 강한 의존성과 같은 트레이드오프를 동반합니다.

빠른 변환기에서 “승리”하는 다이오드는 종종 조립된 레이아웃에서 결합 손실이 가장 낮은 것이며, 단일 전류 지점에서 전방 드롭만 비교할 때 가장 좋아 보이는 것이 아닙니다. 이 사실은 부품 선택 과정에서 약간의 불만을 유발할 수 있지만, 일반적으로 더 차분한 EMI 동작과 적은 후기 단계의 놀라움을 이끌어냅니다.

재료 선택

서로 다른 반도체 재료는 다이오드가 전압, 전류, 스위칭 속도, 온도 및 전력 손실을 처리하는 방식을 변경합니다. 기본 다이오드 기능은 재료에 따라 유사하게 보일 수 있지만, 동작 주파수, 열 스트레스 또는 전력 밀도가 증가할 때 전기적 동작은 크게 변화할 수 있습니다. 독일산, 실리콘, GaN 및 SiC는 각각 다른 강점과 한계를 제공하므로 재료 선택은 효율성, 열 성능, 스위칭 동작, 신뢰성 및 시스템 복잡성 간의 균형이 되는 경우가 많습니다. 아래 비교는 각 재료 플랫폼과 일반적으로 연관되는 전형적인 전방 전압 범위 및 실용적인 특성을 강조합니다.

재료	전형적인 전방 전압	주요 특성
독일산(Ge)	~0.3V	낮은 전방 전압 강하, 그러나 높은 누설 전류가 있습니다. 특정 신호 응용 프로그램에 사용됩니다.
실리콘(Si)	~0.7V	범용 다이오드 및 트랜지스터에 가장 일반적이고 비용 효율적인 재료입니다.
질화갈륨(GaN)	~1.0V - 3.0V+	고주파 응용에 탁월합니다(예: 고속 충전기, RF 증폭기). 높은 효율성.
실리콘 카바이드(SiC)	~2.5V - 3.5V+	고전력, 고전압 및 고온 응용에 이상적입니다(예: 전기차, 태양광 인버터).

• 독일산

게르마늄 다이오드는 종종 낮은 순방향 강하(중간 전류에서 약 0.3 V)를 보이며, 이는 전도 임계값 근처의 소신호 작업에서 만족감을 줄 수 있습니다. 그 대가는 더 높은 누설 전류와 강한 온도 민감성입니다. 높은 임피던스 노드나 따뜻한 환경에서는 누설이 조용히 측정을 편향시키거나 임계값을 왜곡하거나 늦은 테스트까지 "볼" 수 없는 오프셋을 도입할 수 있습니다.

이것이 게르마늄 장치가 틈새 애플리케이션에 제한되는 이유 중 하나입니다. 그들은 특정 아날로그 문제를 효과적으로 해결할 수 있지만, 온도 변화, 편향 안정성 및 누설 거동을 신중하게 제어해야 합니다.

• 실리콘

실리콘은 안정적이고 비용 친화적이며 일반적으로 게르마늄보다 누설 전류가 훨씬 적기 때문에 넓은 기본 선택으로 남아 있습니다. 순방향 강하는 일반적으로 중간 전류에서 0.7 V 정도로 인용되지만, 실제 회로는 전류 밀도, 온도 및 구조 선택에 따라 그 숫자가 얼마나 변하는지를 드러냅니다. "실리콘 다이오드" 내에서도, 표준 PN, 쇼트키, 고속/초고속 PN 계열 간의 동작이 눈에 띄게 다릅니다.

실리콘이 일상적인 엔지니어링에서 제공하는 것은 넓은 작동 범위에서의 예측 가능성과 깊은 포장 옵션 및 신뢰성 이력이 있는 생태계입니다. 생산 작업에서 그 예측 가능성은 레이아웃과 열 쌓음이 실제가 되었을 때 사라질 수 있는 이론적 효율성 엣지를 쫓는 것보다 더 편안하게 느껴집니다.

• 넓은 밴드갭 (SiC, GaN)

넓은 밴드갭 장치는 전압, 온도 및 스위칭 속도에 대한 실용적인 한계를 높입니다. 더 큰 밴드갭과 더 높은 임계 전기장은 주어진 차단 전압에 대해 더 얇은 드리프트 영역을 허용하여 전도 손실을 줄이고 저장된 전하가 적은 상태에서 더 빠른 스위칭을 지원합니다.

이러한 영향은 장치 자체에 국한되지 않습니다. 스위칭 에지가 더 가파르게 되어 자기 크기 조정, 열 전략 및 EMI 제어로 변화를 밀어넣습니다. 넓은 밴드갭 부품은 인상적인 효율성과 밀도를 생성할 수 있지만, 또한 조잡한 루프 기하학, 약한 감쇠 전략 또는 링잉과 공통 모드 노이즈의 느슨한 제어를 드러내는 경향이 있습니다. 주변 설계 규율이 장치 능력에 맞춰지면 결과는 거의 수월하게 느껴질 수 있지만, 그렇지 않으면 파형은 즉각적이고 겸손한 피드백을 제공합니다.

GaN과 SiC의 실제 비교

• GaN: 스위칭 손실이 한계를 설정할 때 강력한 적합성

GaN은 낮은 정전 용량과 빠른 복구 거동이 스위칭 손실을 줄이는 고주파 스위칭 시나리오에서 자주 선택됩니다. 실제 빌드에서 GaN은 루프 유도성을 낮게 유지하고 dv/dt를 제어하는 레이아웃에 보상을 주는 경향이 있으며, 그렇지 않으면 의도하지 않은 턴온과 EMI가 빠르게 나타날 수 있습니다.

일반적인 응용 사례: 고속 충전기, 고밀도 DC/DC 스테이지, 선택된 RF 전력 스테이지

깔끔하게 수행되면 GaN은 더 작은 자기소자와 더 높은 전력 밀도를 가능하게 합니다. 부주의하게 수행되면 "변덕스러운" 듯 보일 수 있지만, 근본 원인은 일반적으로 장치 물리학이 아닌 기생 요소와 레이아웃입니다. 그 구별은 수정할 것을 변화시키기 때문에 중요합니다: 무작위 부품 교체가 아니라 구리 기하학과 감쇠입니다.

• SiC: 전압, 전력 및 온도 여유가 설계를 이끌 때 편안한 선택

SiC는 전압과 전력이 높은 변환에서 자주 선호됩니다. 전기적 스트레스와 온도가 정중하지 않은 장소입니다. 높은 파괴 강도, 견고한 고온 성능 및 열악한 전력 환경에서의 강인성으로 잘 알려져 있습니다. 배치된 시스템에서 SiC는 종종 열 압력을 완화하고 높은 전압에서 효율성을 개선하지만, 또한 절연 ко디네이션, 크리페이지/클리어런스, 서지 거동에 주목하게 만들 수 있습니다.

일반적인 응용 사례: EV 트랙션 인버터, 온보드 충전기, 태양광 인버터

SiC를 실리콘 대체품으로 간주하는 설계 팀은 그것이 빛나는 부분, 즉 단순히 1:1 구성 요소 업그레이드가 아닌 전기적 스트레스의 요구가 많은 시스템 수준 행동을 놓치는 경향이 있습니다.

실용적인 인식 및 선택 워크플로우

현실적이도록 강제하는 방식으로 작동 경계 조건을 작성하는 것으로 시작하십시오. 마진을 두고 최대 역전압, 지속적 및 피크 전류, 허용 가능한 손실, 스위칭 주파수 및 실제 열 환경(주변 범위, 공기 흐름, 근처의 열원)을 정의합니다. 그 다음으로, 당신이 실제로 가지고 있는 기계적 냉각 경로와 일치하는 패키지를 선택하십시오, 당신이 가지고 싶어하는 것이 아니라.

그런 다음 손실 균형과 지원할 수 있는 스위칭 거동에 가장 잘 맞는 재료 플랫폼과 다이오드 계열을 선택하십시오.

일반적으로 평가되는 다이오드 계열 옵션: 표준 PN, 고속/초고속 PN, 쇼트키, SiC 쇼트키, GaN 기반 솔루션

벤치 작업은 종종 명목 수치와 조립된 현실 간의 격차를 드러냅니다: 레이아웃 유도에 의해 발생하는 링잉, 장착 세부 사항에 의해 지배되는 온도 상승, 그리고 기생 커패시턴스에 의해 형성되는 스위칭 손실. 보통 유용한 측정 습관은 다이오드에서의 오버슈트를 탐색하고 케이스 온도와 열 저항 가정을 사용하여 접합 온도를 추정하며, 장치 선택이 잘못되었다고 결론 내리기 전에 스너빙 또는 레이아웃 변경을 반복하는 것입니다.

이러한 검증 스타일은 일반적으로 물리적 구현을 변경하지 않으면서 여러 부품을 순환하는 것보다 더 빠르게 안정적인 솔루션에 도달합니다.

재료 선택은 보통 고립된 최적화처럼 행동하지 않습니다. Si, Ge, SiC 또는 GaN을 선택하는 것은 효과적으로 설계를 스위칭 속도 영역, EMI 프로파일, 열 계획 및 기계적 구현 스타일에 맞추는 것을 의미합니다. 많은 성공적인 팀들은 가장 큰 발전이 최신 재료를 채택하는 것이 아니라, 기생 현상을 제어하고 신뢰할 수 있는 테스트로 열을 검증하며 제조를 일관되게 유지할 수 있는 능력에 맞는 플랫폼을 선택하는 것이라는 것을 발견합니다.

와이드 밴드갭 부품은 훌륭한 결과를 낼 수 있지만, 전체 설계 과정, 레이아웃 규율, 측정 관행 및 제작 반복성이 이러한 장치가 요구하는 것을 지원할 준비가 되었을 때 그 이점이 가장 뚜렷하게 나타납니다.

다이오드 특성

다이오드를 선택하는 것은 데이터시트를 실제 파형, 실제 PCB 열 흐름, 그리고 실제 공차를 견뎌야 하는 경계의 집합으로 다룰 때 더 잘 이루어지는 경향이 있습니다. 종종 느끼기 좋은 전형적인 값 목록이 아니라 말입니다. 다이오드는 동시에 전기 장치이자 열 부하이기 때문에 첫 번째 전원이 켜질 때 많은 설계의 놀라움이 나타나며, 이 두 측면은 책상 계산 중에 과소평가하기 쉬운 방식으로 서로를 밀어냅니다. 나중에 시간을 절약할 수 있는 사고방식은 초기 측정이 당신이 계산한 깔끔한 평균 숫자보다 더 가혹하게 보일 것이라고 가정한 후, 그에 따라 선택하고 검증하는 것입니다.

순방향 전류는 보통 열 예산으로 붕괴됩니다.

최대 순방향 전류 (IF)는 특정 패키지 및 테스트 조건에 묶인 가열 한도로 해석될 때 더 진실하게 나타납니다. 이것은 독립적인 전기적 약속이 아닙니다. 순방향 전도 손실은 일반적으로 다음과 같이 근사됩니다:

Pcond ≈ IF × VF

많은 스위칭 또는 펄스 애플리케이션에서 다이오드의 총 손실은 전도만으로 제한되지 않습니다. 커뮤테이션 및 파형 형태는 회로도에 “보이지 않는” 전력을 추가할 수 있습니다. 접합 온도 추정은 일반적으로 다음과 같습니다:

Tj ≈ Ta + (Ptotal × RθJA)

Ta는 장치 주변의 환경을 반영하며, RθJA는 패키지 선택, 구리 면적, 공기 흐름, 비아 스티칭 및 부품이 기계적으로 장착되는 방식에 따라 극적으로 변화합니다. 동일한 부품 번호는 관대한 구리와 함께 열린 레이아웃에서 점잖게 동작할 수 있지만, 밀집 배치 통과 이후에는 불편할 정도로 뜨거울 수 있습니다. 이는 열 경로가 사실상 회로의 일부임을 기억할 때까지 불공평하게 느껴질 수 있습니다. 초기 선택을 할 때, 헤드라인 IF에서 시작하고 보드가 이를 관리할 것이라고 기대하기보다, 허용된 온도 상승(열 여유)에서 시작하여 정적 전류를 역산하는 것이 더 근거 있는 느낌이 드는 경우가 많습니다.

순방향 전압 (VF)은 전류, 온도 및 전류 밀도에 따라 변화하므로, 이를 고정된 상수처럼 취급하는 것은 많은 손실 추정이 조용히 경로를 이탈하게 만드는 이유입니다. 익숙한 “0.7 V”는 일반적으로 적당한 전류에서 소규모 신호 실리콘 PN 다이오드에 대한 정신적 지름길일 뿐이며, 보편적인 기준이 아닙니다.

높은 전류에서는 VF가 일반적으로 증가하여 전도 손실이 초기 추정보다 더 빠르게 상승할 수 있습니다. 높은 온도에서는 실리콘 PN 다이오드의 VF가 종종 감소하는데, 이는 안정적인 분배를 예상할 때 직관적으로 느끼기 힘든 방식으로 평행 경로에서 전류 공유에 영향을 미칠 수 있습니다.

보다 안정적인 접근 방식은 VF를 단일 값이 아닌 제한된 범위로 취급하는 것입니다. 예측 가능한 손실에 대해 신경을 쓰신다면, 의도된 전류와 접합/주변 온도에서 데이터시트 곡선의 최악의 VF를 사용하는 것이 일반적으로 전형적인 숫자에 의존하는 것보다 불쾌한 열 방출 문제를 훨씬 줄여줍니다.

스타트업 서지, 커패시턴스 충전 및 유도 역풍은 일반적으로 정적 전류 계산에 나타나지 않는 짧은 순방향 서지를 만들기 때문에 규칙적으로 발생합니다. 다이오드는 두 가지 현실이 일치할 때 이러한 사건을 잘 견딥니다: 피크 서지가 지정된 서지 범위 안에 있으며, 시간 경과에 따른 열이 패키지와 PCB가 해소할 수 있는 것 안에 유지됩니다.

확인해야 할 조건:

• 피크 서지 전류가 IFSM (비반복 서지 정격) 내에 유지됩니다.

• 실제 펄스 열 기차에 대해 평균 및 RMS 열이 열 봉투 내에 유지됩니다.

필드의 불확실성을 줄이는 습관은 짧다며 상관없다고 가정하기보다는 펄스 폭, 반복 주파수 및 에너지를 데이터 시트 서지 가이드와 비교하는 것입니다. 짧은 펄스는 여전히 접합부에 열을 주입하며, 반복적인 펄스는 특히 공기 흐름이 적거나 보드가 열적으로 밀폐되어 있을 때 예상보다 온도를 더 빠르게 쌓을 수 있습니다.

역 전압은 명목상의 레일뿐만 아니라 실제 피크를 추적해야 합니다.

최대 반복 역전압(VRRM)은 진동, 유도 과도, 빠른 에지 오버슛을 포함한 최악의 믿을 수 있는 역 스트레스에 대해 선택했을 때 더 설득력이 있으며, 안정적이고 명목상의 레일 값과 비교할 때 그렇습니다. 실제 조립체에서는 기생 인덕턴스와 스위칭 에지가 기꺼이 피크를 생성하므로 지속적인 역 전압은 실제 피크의 작은 비율일 수 있습니다.

역 피크를 자주 부풀리는 소스:

• 케이블 인덕턴스

• 변압기 누설 인덕턴스

• 릴레이 코일 및 기타 유도 부하

• 빠른 스위칭 에지가 기생 인덕턴스 및 정전 용량과 상호 작용

많은 설계는 종종 최악의 경우 안정적인 역전압의 약 두 배에 해당하는 보수적인 전압 여유로 시작하며, 이후 측정 및 상세한 데이터 시트 정보를 사용하여 선택을 세분합니다.

해당 개선 과정에서 일반적으로 검토되는 항목:

• 과도 전압 정격

• 눈사태 또는 서지 동작

• 적절한 프로빙으로 캡처한 측정 파형

VRRM의 여유가 많아지는 것은 단순히 고장을 피하는 것뿐만 아니라 레이아웃으로 인해 발생하는 오버슛과 허용 오차 누적에 덜 민감하게 만듭니다. 이러한 추가 쿠션은 기술적으로 시뮬레이션에서만 허용되는 파형과의 논쟁에 소비되는 시간을 줄여서 개시 시의 감정적 마찰을 줄일 수 있습니다.

역 피크는 느린 기기가 이를 보고하지 않기 때문에 자주 과소평가되며, 대역폭이 제한되거나 프로빙이 자체 진동을 유발할 경우 오실로스코프조차 이를 숨길 수 있습니다. 다이오드가 인덕터 또는 스위칭 노드 근처에 위치할 때, 첫 번째 스코프 캡처가 시뮬레이션이 암시한 것보다 더 높은 주파수 콘텐츠를 공개할 것이라고 가정하는 것이 신중하며, 그 현실을 염두에 두고 VRRM 및 감쇠/스너빙 옵션을 선택해야 합니다. 실험실에서는 측정 설정이 스파이크가 "관리 가능"인지 "불가사의"로 보이는지를 결정하므로, 프로빙을 중립적인 관찰자가 아닌 실험의 일부로 취급하는 것이 좋습니다.

스위칭 동작

저주파에서는 많은 다이오드가 서로 교환 가능해 보입니다. 에지 속도가 증가함에 따라 지배적으로 작용하기 시작하는 구분자는 전하 저장 및 기생 효과와 관련이 있으며, 이는 잃음, 오버슛 및 놀라울 정도로 고집스러운 노이즈로 나타납니다.

고속 구분자:

• 역 회복 동작

• 접합 정전 용량

• 장치 동작을 EMI 및 진동으로 전환하는 주변 임피던스와의 상호 작용

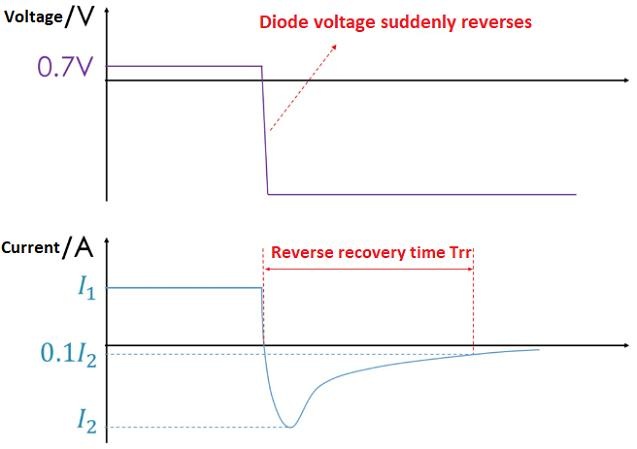

표준 PN 다이오드는 정방향 전도 동안 전하를 저장하며, 역편향 시 그 전하는 제거되어야 하며, 역 회복 전류가 생성됩니다. 이 전류는 추가적인 소산으로 이어질 수 있으며, 기생 인덕턴스를 자극하여 다이오드 물리학이 근본 원인인 경우에도 "레이아웃 관련" 오버슛을 발생시킬 수 있습니다.

전형적인 역 회복의 결과:

• 더 높은 스위칭 손실

• 기생 인덕턴스에 걸친 전압 오버슛

• 더 나쁜 EMI 동작

패스트 회복 다이오드는 저장된 전하를 줄입니다. 쇼트키 다이오드는 전통적인 소수 캐리어 역 회복을 대체로 피하지만, 그러한 이점은 종종 더 높은 누설과 연결되며, 많은 실리콘 쇼트키 계열에서는 더 낮은 역 전압 능력과 쌍을 이룹니다. SiC 다이오드는 강력한 전압 능력과 깨끗한 회복 동작을 결합하여 효율성과 스위칭 파형을 더 쉽게 살 수 있게 해주기 때문에 고전압 및 고주파 단계에서 자주 선택됩니다.

더 나은 회복 동작은 스너빙의 공격성을 줄이는 경향이 있습니다. 좋은 레이아웃은 여전히 중요하지만, 더 깨끗한 회복은 준수 작업과 열 조정을 덜 힘들게 만들 수 있습니다.

정방향 및 역 DC 정격이 편안해 보일 때에도, 접합 정전 용량이 고주파에서 노드를 부담시켜 회로도 검토 중에 간과하기 쉬운 방식으로 작용할 수 있습니다. Cj는 전환 속도를 늦추고, 민감한 노드에 변위 전류를 주입하며, 루프 인덕턴스와 공명할 수 있습니다.

일반적인 Cj 유도 효과:

• 느린 에지 전환

• 인근 노드로의 변위 전류

• 진동으로 나타나는 인덕턴스와의 공명

이러한 이유로 데이터 시트의 정전 용량 곡선은 회복 곡선에 부여하는 것과 동일한 주의를 받을 만합니다. 벤치 작업에서 Cj는 종종 하나의 다이오드를 조용하게 만들고 또 다른 다이오드는 변환기를 더 민감하거나 안정화하기 어렵게 만드는 빈번한 이유이며, 그 차이는 깔끔하게 설명되기 훨씬 이전에 감지될 수 있습니다.

지수 I–V 곡선은 작은 VF 변화가 전류를 크게 변화시킬 수 있음을 의미합니다.

다이오드의 I–V 관계는 지수적이므로, VF의 적당한 변화는 전류에 큰 변화를 초래할 수 있습니다. 이 비선형성은 다이오드가 간단한 정류기보다는 클램프 또는 조향 요소로 사용될 때 특히 두드러지게 나타납니다.

이 비선형성이 빠르게 나타나는 애플리케이션:

• 클램프 회로

• OR-ing 애플리케이션

• 레벨 변환

• 전류 조향

온도 변화와 프로세스 변화는 VF를 충분히 이동시켜 전류를 물질적으로 변화시킬 수 있습니다. 이러한 이유로 "일반적인" 곡선은 직관을 키우지만, 예측 가능한 한계를 필요로 할 때는 큰 위안이 되지 않습니다. 다이오드가 비싼 회로를 보호하고 있는 경우, 최악의 경우 곡선을 염두에 두고 설계하는 것이 일반적인 행동에 베팅하는 것보다 더 엄격하게 느껴지는 경향이 있습니다.

온도는 여러 다이오드의 동작을 동시에 변화시킵니다. 이 변화는 항상 같은 방향으로 "도움"이 되지 않습니다. 따라서 실온 점검은 깔끔해 보일 수 있지만 따뜻한 인클로저 테스트는 실제 제약을 밝혀낼 수 있습니다.

온도에 의해 주도되는 변화는 일반적으로 다음을 포함합니다:

• VF 동작 (일반적으로 PN 실리콘의 경우 온도에 따라 감소)

• 누설 전류 (일반적으로 온도가 상승할수록 강하게 증가)

• 안전 작동 한계가 좁아짐, 열 구배가 숨 쉴 공간이 적기 때문

많은 고집스러운 다이오드 문제는 온도에 의해 촉발되며, 이는 보드가 담가진 후, 인클로저가 따뜻해지거나 환경이 단순히 더워질 때만 나타납니다. 이러한 조건을 조기에 고려하면 벤치에서 완벽하게 작동하지만 현실적인 환경에서 잘 작동하지 않는 프로토타입의 가능성이 줄어듭니다.

재료 및 계열 선택

실리콘은 일반적으로 누설이 적고 일반적인 작동 온도 및 전압에서 강력한 동작을 제공하기 때문에 범용 설계에서 여전히 인기가 높습니다. 독일산 재료는 일반적으로 동일한 온도에서 누설이 더 높게 나타나며, 이는 현대 설계에서 틈새 필요를 제외하고는 덜 매력적입니다.

일반적인 계열의 간략한 지도:

• 쇼트키: 적당한 전압에서 낮은 VF 및 빠른 동작, 많은 계열에서 높은 누설 및 제한된 VRRM과 자주 짝을 이룸.

• SiC: 강력한 고전압 능력과 깔끔한 스위칭, 일반적으로 저전류에서 실리콘 쇼트키보다 높은 VF를 가짐.

• 패스트 PN: 비용/가용성이 결정에서 주도할 때 중간 지점이며, 회복 동작은 여전히 검증이 필요합니다.

많은 팀이 진정감을 느끼는 관점은 디자인 반복에서 어떤 제약이 가장 많이 지배할지 조기에 결정하는 것입니다: 손실/온도 한계인가요, 아니면 노이즈/링잉 한계인가요? 이러한 프레이밍은 어떤 단일 헤드라인 매개변수에 대한 집착보다 적절한 다이오드 계열로 더 빨리 안내합니다.

극성 식별

음극 밴드는 일반적으로 가장 빠른 시각적 단서이지만, 표시가 패키지, 테이프 방향, 릴 및 공급업체에 따라 다르므로 모호함은 피곤하거나 빠르게 이동할 때 정확하게 나타나는 경향이 있습니다. 극성 실수가 프로토타입에 비용을 발생시키거나 디버깅 시간을 낭비하거나 혼란스러운 실패 모드를 생성할 경우, 다이오드 테스트 모드에서 빠른 DMM 검사가 위험을 줄이는 저비용 방법입니다.

빠른 다이오드 모드 검사가 일반적으로 보여주는 내용:

• 정방향: 그럴듯한 VF

• 역방향: OL 또는 훨씬 높은 판독값

이 작은 단계는 특히 부품이 재포장되거나 수동으로 배치되거나 조달 중에 대체되었을 때 초기에 발생하는 문제의 불균형한 비율을 방지합니다.

첫 번째 보드 빌드를 생존하는 경향이 있는 워크플로우

1) 정적 및 과도 역전압을 정의한 다음, 측정되거나 현실적으로 모델링된 스파이크를 기반으로 여유를 두고 VRRM을 선택합니다.

2) 전도 및 스위칭 손실을 추정한 다음, 패키지 열 데이터를 사용하고 PCB의 실제 냉각 조건(구리, 공기 흐름, 배치 밀도)을 이용하여 Tj를 검증합니다.

3) VF뿐만 아니라 스위칭 속도 및 EMI 동작을 기반으로 다이오드 계열을 선택합니다.

4) 온도에서 벤치 파형을 사용하여 검증합니다. 스위칭 노드 근처에서는 첫 번째 스코프 캡처가 초기 분석에서 더 작아 보였던 엣지 관련 스트레스를 드러내는 것을 기대합니다.

5) 레이아웃 및 열 현실이 반영된 후에만 선택을 고정합니다. 패키지와 구리는 종종 회로도에서 제안하는 것보다 결과를 더욱 결정합니다.

다이오드 테스트를 위한 실제 방법

다이오드 테스트는 완벽한 숫자를 쫓아 성공하기보다는 방향성을 확인하고, 명백한 고장 모드를 찾아내며, 주변 회로가 판독값을 왜곡하는 시점을 인식하는 데서 성공한다. 다이오드 모드에서 DMM은 일반적으로 작은 제어 전류를 적용하고 정방향 전압 강하를 보고하기 때문에 가장 빠른 현장 검사 방법이지만, 다이오드 유형, 예상 전류 범위, 장치가 회로 안에서 측정되는지 또는 격리되는지를 염두에 두면 판독값이 훨씬 더 의미가 있다. 증상과 계기가 불일치할 때, 종종 필요한 것은 장비 설정을 보다 신중하게 만드는 것이지, 당신의 인내심이 아니다.

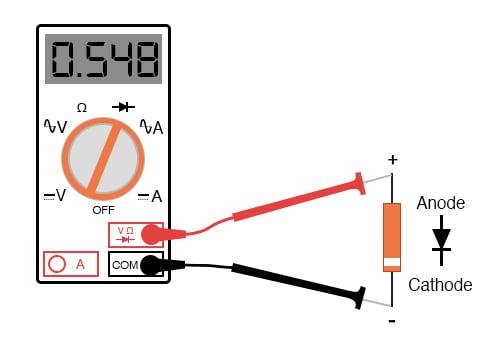

다이오드 모드에서 DMM 사용하기

빨간 프로브를 애노드에 놓고 검은 프로브를 캐소드에 놓는다. 건강한 실리콘 다이오드는 일반적으로 약 0.55–0.85 V를 읽으며, 정확한 값은 DMM의 테스트 전류와 다이오드 구조에 따라 달라진다. 저항성 장치는 일반적으로 약 0.2–0.35 V로 더 낮게 읽는 경향이 있다.

프로브를 반대쪽으로 돌린다. 건강한 다이오드는 일반적으로 OL, 매우 높은 판독값, 또는 전도 표시가 없음으로 나타난다. 문제 해결 시, 한쪽 방향으로는 전도되고 반대쪽 방향은 차단되는 패턴이 정확한 정방향 숫자보다 더 설득력이 있는 경우가 많다.

다이오드가 양쪽 방향 모두에서 0 V에 가까운 값을 읽으면 사실상 단락된 것이다. 이는 종종 과전류, 역전압 사건 또는 서지 스트레스를 동반한다.

양쪽 방향 모두에서 OL을 읽으면 열려 있거나 내부 크랙이 있거나, 잘못 납땜되었거나, 단순히 미터에 의해 충분히 강하게 구동되지 않아 정방향 바이어스되지 않을 수 있다(이는 일부 LED, 특정 쇼트키 부품 계측기 동작에 따라 달라지는 경우 및 직렬 다이오드 문자열과 관련된 시나리오에 해당한다).

여기서 감정적 절제가 중요한 점도 있다: 약간 벗어난 VF가 자동으로 부품이 불량이라는 의미는 아니다. 많은 작동하는 다이오드는 차가울 때 더 높은 값을 읽고, 따뜻할 때 더 낮은 값을 읽으며, DMM의 테스트 전류에 따라 변화한다. 방향성이 확인되고 VF가 다이오드 계열에 대해 그럴듯하다면, 이는 종종 첫 번째 문제 해결 통과에 충분하다.

회로 내 판독값이 오해를 일으키는 이유

회로 내 테스트는 DMM 전류가 목표 다이오드가 아닌 병렬 구성 요소를 통해 흐를 수 있기 때문에 거짓말을 할 수 있다. 대체 경로에는 저항기, 다른 다이오드, 트랜지스터 접합 및 IC 입력 보호 구조가 포함되는 경우가 많다. 결과적으로 테스트 중인 다이오드가 열려 있더라도 판독값은 설득력 있게 정상으로 보일 수 있으며, 다이오드가 양호하더라도 양방향 전도를 보여줄 수 있다.

가장 시간이 많이 소요되는 경우는 IC에 연결된 레일 및 신호 라인과 관련되어 있으며, 이 경우 내부 보호 다이오드가 미터 전류를 클램프하고 예상하지 못한 정방향 전압 강하를 가장할 수 있다.

신뢰도를 높이기 위해 한 단자를 들어올리거나 다이오드를 주변 네트워크에서 분리해야 한다. 단 하나의 리드만 들어올리는 것으로 충분한 경우가 많다; 전체 제거보다 빠르고, 패드에 더 부드러우며, 유령 전도 경로를 기반으로 한 장시간 디버깅을 피할 수 있다.

일반적으로 효율적으로 느껴지는 작업 흐름은 다음과 같다:

• 먼저 회로 내에서 테스트하여 분류한다.

• 모호할 경우, 하나의 단자를 격리한 후 재검사한다.

이 두 단계 습관은 시간을 절약하면서도 당신이 지지할 수 있는 결론에 도달하도록 한다.

특수 다이오드

쇼트키 다이오드

쇼트키 다이오드는 일반적으로 0.15–0.45 V 범위에서 읽히며, 너무 낮은 숫자가 완전히 정당할 수 있다. 그들은 전력 공급 장치 및 고속 정류에서 널리 사용되며, 정방향 손실이 더 낮을 수 있다.

실용적인 주의 사항: 쇼트키 다이오드는 고장이 명백한 단락이 되기 전에 누설이 증가하면서 악화될 수 있다. 기본 DMM 테스트는 회로가 전압에서 잘못 작동하는 동안 여전히 수용 가능한 것으로 보일 수 있다. 증상이 누설을 시사하는 경우(예상치 못한 대기 전류, 드롭한 레일, 유휴 상태에서 따뜻해지는 부품) DC 전원 및 직렬 저항기를 이용한 역 누설 점검이 다이오드 모드로는 드러나지 않는 것을 밝혀낼 수 있다.

LED

LED의 정방향 전압 강하는 표준 실리콘 다이오드보다 높다: 빨간색은 일반적으로 약 1.8 V이고, 파란색/흰색은 3 V를 초과할 수 있다. 일부 DMM은 다이오드 모드에서 특정 LED를 정방향 바이어스할 수 있을 만큼 충분한 전압을 제공하지 않으므로, 미터는 LED가 정상임에도 불구하고 OL을 표시할 수 있다.

LED 검증을 위해, 전류 제한 소스(작은 전원 공급 장치 및 저항기)는 다이오드 모드에만 의존하는 것보다 더 명확한 답을 제시하며, 테스트 중 우발적인 과전류의 가능성을 줄인다.

제너 다이오드

DMM에서 제너는 일반적으로 정방향 방향에서 정상 다이오드처럼 보인다. 정의적인 행동은 역 항복 전압(Vz)이며, 대부분의 DMM 다이오드 모드는 이를 도달할 수 없다.

제너 동작을 검증하기 위해 DC 전원 및 직렬 저항기를 사용하여 제너를 역 바이어스하고 그 전압을 측정한다. 안전한 범위 내에서 전류를 유지하기 위해 저항기를 선택한다. 이는 테스트를 실제 회로에서 부품이 작동하는 방식과 일치시켜 정방향만의 점검으로부터 오는 잘못된 안도감을 피한다.

IR LED

IR LED는 종종 눈에 띄게 빛나지 않습니다. 전화 카메라는 LED가 전방 바이어스 상태일 때 희미한 빛으로 방출을 감지할 수 있는데, 이는 DMM 판독이 불확실할 때나 장치가 단순히 전도를 하고 있는 것이 아니라 실제로 방출하고 있는지를 확인할 때 편리한 확인 단계가 됩니다.

통과/실패 넘어가기

좋은 다이오드 테스트는 세 가지 질문에 답합니다: 의도된 방향으로 전도하는가, 테스트 조건에서 역방향을 차단하는가, 그리고 동작이 해당 회로에 사용된 다이오드 유형과 일치하는가. 정방향 낙하 전압 값은 종종 가설을 뒷받침하는 지문으로 취급되는 것이 가장 좋으며, 엄격한 스펙 감사로 취급되어서는 안 됩니다.

문제 해결 시 모호한 판독값은 일반적으로 병렬 회로 경로 또는 테스트 방법과 다이오드 계열 간의 불일치를 나타냅니다. 미터기 결과와 회로 증상이 충돌할 때는 증상을 믿고 테스트를 업그레이드하는 것이 더 현명한 경우가 많습니다: 한 리드를 분리하고, 제어된 전류를 적용하거나, 공급 장치를 사용하여 제너의 붕괴를 확인하십시오. 이 접근 방식은 재작업을 줄이고 실제 결함이 손대지 않은 채로 기능성 부품을 교체하는 것을 피하는 데 도움이 됩니다.

다이오드 기능 및 실제 응용 프로그램

다이오드는 방향성 전도 덕분에 명성을 얻지만 실제 회로는 깨끗한 "일방향 소자"처럼 행동하는 경우가 드뭅니다. 그 비대칭성은 파형을 형성하고, 에너지가 환영받는 곳으로 안내하며, 문제가 발생하는 곳에서는 discouraged되도록 하는 실용적인 레버가 됩니다. 일상적인 설계 작업에서, 다이오드를 비선형 스위치로서 건강한 존중을 가지지 않기는 어려운 일이며, 그 정방향 낙하 전압, 접합 정전 용량, 역 회복, 누설 및 온도 드리프트는 시스템 동작에 가시적인 지문을 남깁니다. 이러한 비이상적인 특성을 1급 설계 입력으로 취급하는 것은 벤치에서의 늦은 단계의 놀라움을 줄이는 경향이 있습니다.

AM 수신기의 인벨로프 감지

AM 수신에서 다이오드는 일반적으로 피크/인벨로프 정류에 사용됩니다. RF 반송파의 부정적인 극성을 억제함으로써, 조절 인벨로프는 탐지기 출력에서 기본 대역과 같은 전압으로 사용 가능하게 됩니다. 이후에 따라오는 RC 네트워크는 정류된 RF를 부드럽게 하여 잔여 리플과 실제 오디오 동적 변화를 따르는 능력을 거래합니다.

들리는 세부 정보를 보존하면서 RC 시간 상수 선택

RC 값은 RF 극 사이에 전하를 유지하면서도 인벨로프를 추적할 수 있도록 충분히 빠르게 놓아야 하므로 좁고 실용적으로 구동되는 범위에 존재하게 됩니다.

전통적인 AM 인벨로프 탐지기에 적합한 RC 목표:

• RF 극 사이에 커패시터가 상당히 방전되지 않도록 반송파 주기보다 훨씬 긴 RC.

• 출력이 오디오 변화를 따를 수 있도록 관심 있는 가장 빠른 인벨로프 변동보다 훨씬 짧은 RC.

RC가 너무 작으면 탐지기 출력이 과도한 RF 리플을 가지게 되며, 증폭 후의 결과는 종종 거칠거나 시끄럽게 나오고, 오실로스코프 추적은 일반적으로 불안정해 보입니다. RC가 너무 크면 커패시터가 피크를 붙잡고, 탐지기는 빠른 하강 인벨로프 움직임을 따라잡지 못하게 되며, 이는 청취자가 종종 둔한 공격과 감소된 선명도로 묘사하는 대각선 클리핑을 생성합니다. 일반적인 조정 접근법은 반송파 주기와 가장 높은 오디오 주파수에서 시작한 후, 오실로스코프에서 왜곡을 확인하고 발음의 명확성이나 타악기 반응의 변화를 모니터링하면서 RC 조정을 진행합니다.

감지 결과에서 나타나는 비이상적인 다이오드 동작

정방향 낙하 및 접합 정전 용량은 약한 신호가 포함될 때까지 과소평가하기 쉬운 방식으로 인벨로프 감지기 성능에 영향을 미칩니다. 낮은 RF 진폭에서는 정방향 전압이 유효한 감지 임계값처럼 작용하여 민감도가 직관이 제안하는 것보다 더 빨리 떨어집니다. 이는 소신호 다이오드와 쇼트키 다이오드가 약한 신호의 AM 감지를 위해 자주 선택되는 이유 중 하나입니다: 회로는 단순히 "더 일찍 깨어난다"는 것입니다.

접합 정전 용량은 조율된 회로에 영향을 미칠 수도 있으며, Q를 낮추거나 공진을 이동시켜 선택성을 조용히 줄입니다. 탐지기가 버퍼 없이 연결되거나 레이아웃 중에 위치가 변경되면, 전면 응답이 측정 가능한 만큼 이동할 수 있습니다. 탐지기 다이오드를 RF 네트워크의 일부로 간주하는 경향이 성공적인 사고 방식이 될 수 있으며, "오디오 전용" 블록으로 간주하지 않는 것이 좋습니다; 다이오드 유형을 교체하거나 탐지기 연결을 이동하는 것은 기본 대역 출력이 여전히 그럴 듯하게 보이더라도 동시에 RF 동작을 변경하는 경우가 종종 있습니다.

전원 정류

정류기는 교류를 맥동하는 직류로 변환하여 필터링 및 조정을 통해 사용할 수 있는 공급 레일을 생성합니다. 방향성 전도는 정류를 가능하게 하지만, 토폴로지가 리플의 모습, 변압기의 작업 강도 및 효율 손실의 위치를 결정짓는 데 크게 영향을 미칩니다. 실제로 정류기 결정은 종종 나중에 열, 가청 변압기 울림, 또는 예상치 못한 부하 하의 하락으로 나타나며, 일반적으로 가장 불편한 시점에 발생합니다.

반파 정류기

반파 정류기는 다이오드 하나와 교류 파형의 한 주기만을 사용합니다. 회로는 조립이 쉽고 저렴하지만, 사용하지 않는 반주기가 효과적으로 사용 가능한 에너지를 남기게 됩니다. 리플은 선 주파수에서 발생하며, 이는 필터링이 예상보다 더 고집스럽게 느껴지게 하여 설계자들을 더 큰 저항 커패시터 쪽으로 밀어내고, 더 높은 피크 충전 전류를 수용하도록 합니다.

이 피크 전류는 다이오드와 변압기를 스트레스 주어Voltage 드롭을 과장시킬 수 있으며, 소스 임피던스가 작지 않으면 더욱 그렇습니다. 벤치에서 이는 “무부하 상태에서는 괜찮아 보였는데, 전류를 요청하니 무너졌다”라는 식으로 나타나며, 이는 평균이 아닌 펄스 전도를 도표화한 것으로 설명되면 덜 신비롭게 느껴집니다.

전파 교류 정류기

전파 교류 정류기는 AC 파형의 두 반주기를 정류하기 위해 네 개의 다이오드를 사용합니다. 리플 주파수는 두 배로 증가하며, 이는 종종 주어진 리플 목표에 도달하기 위해 반파 접근 방식보다 적은 정전용량으로 더 쉽게 도달할 수 있게 합니다. 부하 조정도 일반적으로 개선됩니다. 단점은 매 전도 간격 동안 두 개의 다이오드를 직렬로 통해 전류가 흐르기 때문에, 이상적인 스위치 또는 일부 중앙 탭 배치와 비교하여 전도 손실이 증가한다는 점입니다.

많은 실제 구축에서 열적 행동은 결정적인 제약 조건이 됩니다. 심지어 보통의 평균 부하 전류도 AC 파형 봉우리 근처에서 좁은 피크로 도착하기 때문에 눈에 띄는 열을 생성할 수 있습니다. 피크 전류의 행동은 평균 전류 계산에만 의존하는 대신 지속적 부하 조건에서 다이오드 온도를 측정한 후에야 명백해지는 경우가 많습니다.

정류기를 위한 다이오드 선택

정류기 다이오드 선택은 일반적으로 전기 손실, 스위칭 행동 및 스트레스 내성을 균형 있게 고려하는 작업입니다.

설계 중에 일반적으로 균형을 맞추는 선택 요소:

• 실제 작동 전류에서 전진 전압(낮은 낙하 값이 일반적으로 저전압 레일에서 열 발산을 줄입니다).

• 역 회복 행동(빠르거나 부드러운 회복은 스위칭 손실을 줄이고 더 높은 주파수 환경에서 전도된/방사된 노이즈를 줄이는 경향이 있습니다).

• 서지 능력과 열 저항(충전 펄스 및 돌입 전류는 평균 전류가 적어 보일 때조차 스트레스의 지배적 원인이 될 수 있습니다).

선 주파수에서 표준 실리콘 다이오드는 일반적으로 적절하고 예측 가능한 성능을 발휘합니다. 더 높은 주파수 컨버터에서는 역 회복이 손실과 EMI의 주요 원인이 될 수 있습니다. 이 지점에서 스코트키 다이오드, 빠른 회복 실리콘 또는 넓은 밴드갭 옵션이 선택되는 경우가 많으며, 이는 레이아웃과 기생 저항이 동일한 주의로 다뤄질 경우 더 조용하고 시원하게 유지되는 스위칭 행동을 가집니다.

전압 조정 및 보호

제너 다이오드는 역 파괴 상태에서 작동하여 대략 일정한 전압을 유지하며, 이는 섀런 참조 및 클램프 행동을 지원합니다. 실제로는 직관적으로 간단하게 느껴질 수 있습니다: 하나의 부품, 하나의 저항기, 끝; 그러나 선, 부하 및 온도 극한이 적용되면 “쉬운 클램프”가 열과 허용 한계 문제로 바뀌게 됩니다.

선 및 부하 이동에 따른 제너 바이어스 설계

제너 섀런 조정기는 전류를 제한하기 위해 직렬 저항기(또는 전류원)를 사용합니다. 설계 작업은 제너가 파괴적인 발산으로 구동되지 않고 사용할 수 있는 참조처럼 동작하도록 하는 영역에서 작동하도록 유지하는 것입니다.

설계자가 일반적으로 강제하는 제너 전류 경계:

• 무릎 전류 위에서 제너 전압이 비교적 안정적이고 동적 임피던스가 필요한 정확성을 위해 충분히 낮게 유지되도록.

• 최악의 입력 전압 및 최소 부하 전류에서 전력 발산에 의해 설정된 허용 가능한 최대 전류 이하로.

장기적인 신뢰성은 일반적으로 정상 작동 조건이 아닌 최악의 조건에서 저항기 크기 조절에 의존합니다. 높은 입력 전압, 낮은 부하, 차가운 시작 및 높은 주변 온도가 일반적인 작동과 비교하여 제너 전력 발산을 크게 증가시킬 수 있습니다. 열 상승은 신뢰성 문제일 뿐만 아니라 드리프트에 영향을 미치고, 유효한 전력 정격은 열이 구리 면적, 공기 흐름 및 인클로저 조건에 의해 얼마나 잘 제거되는지에 크게 의존합니다.

제너가 현대 하드웨어에서 여전히 필요로 하는 이유

스위칭 조정기는 일반적으로 부하 전류가 작을 때보다 더 큰 효율성과 실용적인 부하 범위를 제공합니다. 그럼에도 불구하고 제너는 결함 조건에서 그들의 행동이 직선적이고 빠르며 합리적으로 느껴지는 역할에서 여전히 매력적입니다.

현대 설계에서 볼 수 있는 일반적인 제너 응용 프로그램:

• 전원 입력의 과전압 클램핑.

• 느린-중간 에너지 이벤트에 대한 과도 억제(종종 직렬 저항 또는 전용 TVS 요소와 함께 사용됨).

정밀도가 목표가 아니고 전력 손실이 허용되는 간단한 기준 생성.

많은 제너 구현을 전압 제한기로 주로 간주하는 설계 관점은, 전류 예산과 열환경이 예측 가능한 드리프트와 함께 실제 조절 동작을 지원할 만큼 안정적이지 않은 한 실망을 줄이는 경향이 있다.

현대 다이오드 패밀리 및 높은 영향력의 응용 프로그램

현대 다이오드는 여러 재료와 구조로 구성되어 있으며, 각각 전도 손실, 스위칭 속도, 온도 허용, 차단 전압 또는 광학 방출과 같은 제약에 맞추어 조정된다. 실용적인 요점은 "다이오드는 다이오드다"라는 말이 주파수, 열 및 기생 요소가 동작을 주도하기 시작하면 더 이상 유용한 진술이 아니라는 것이다.

LED

LED는 효율적인 광원일 수 있으나, 전압 정의 부하보다 전류 구동 장치처럼 반응한다. 왜냐하면 정방향 전압이 온도와 제조 편차에 따라 달라지기 때문이다. 작은 표시기에는 저항만을 사용하는 접근법이 수용 가능할 수 있지만, 밝기 균일성은 종종 공급 전압과 온도에 따라 변동한다. 조명에서는 일정 전류 드라이버가 일반적으로 더 안정적인 밝기, 더 나은 수명 결과 및 더 일관된 색상 동작을 제공하며, "거의 동일한 LED"가 장치 간에 얼마나 빨리 다르게 보일 수 있는지를 보는 후에 이러한 장점이 더욱 인식된다.

숏키 다이오드

숏키 다이오드는 낮은 정방향 전압과 본질적으로 없는 역 회복을 제공하여 전도 손실이나 스위칭 청결성이 중요한 경우 적합하다.

전형적인 숏키 배치 패턴:

• 수십 또는 수백 밀리볼트가 실제 효율과 여유로 이어지는 저전압 전원 레일.

• 복구 전하가 노이즈를 주입할 수 있는 디지털 라인 및 스위칭 노드에 대한 고속 클램프.

단점으로는 많은 PN 다이오드보다 높은 역 누설 및 종종 낮은 역 전압 정격이 발생하며, 이는 고온이나 높은 전압 레일에서 불편할 수 있다.

SiC 및 GaN 장치

SiC 및 GaN 장치는 고효율 전력 변환에서 전도 및 스위칭 손실을 줄일 수 있으며, 더 작은 자기 및 커패시터를 수용할 수 있는 더 높은 스위칭 주파수를 지원합니다. 그 대가로 레이아웃, 기생 유도 및 구동 전략이 덜 관대해진다. 벨링이 느린 에지를 만들거나 추가 EMI 필터링이 준수를 회복하기 위해 추가될 때 예상 효율 증대가 감소하는 것은 드물지 않다. 장치 선택이 주목받지만, 물리적 구현이 약속이 실현되거나 조용히 소진되는 곳이다.

레이저 다이오드

레이저 다이오는 섬유 링크, 거리 측정 및 감지를 가능하게 하며, 전류, 온도 및 광학 피드백 조건의 세심한 제어를 요구한다. 드라이브 전류나 열 상태의 작은 변화는 파장과 출력 전력을 시스템 메트릭에서 중요할 만큼 이동시킬 수 있다. 일반적으로 견고한 설계는 현재 제한, 소프트 스타트 동작, 반사 및 ESD에 대한 보호를 포함하며, 고장 모드는 급작스럽기 보다는 점진적인 경향이 있다.

데이터 다이오드

“데이터 다이오드” 아키텍처는 소프트웨어 정책에만 의존하지 않고 물리적 및 전기적 구조를 통해 단방향 전송을 강제한다. 인터페이스는 반환 채널이 단순히 금지되는 것이 아니라 설계상으로 결여되도록 배열된다. 높은 보장 환경에서는 보안이 더 작고 검사할 수 있으며 확인할 수 있는 하드웨어 경계로 재구성되어, 종종 지속적인 구성 감시보다 장기 운영 신뢰와 더 잘 일치한다.

실용적인 선택 체크리스트

이러한 응용 프로그램에서 다이오드 선택은 일반적으로 실제 파형과 실제 온도에서 회로가 어떻게 동작하는지를 결정하는 비 이상적 파라미터의 짧은 목록으로 귀결된다.

깨끗한 설계와 문제 있는 설계를 자주 구분하는 파라미터:

• 실제 작동 전류에서의 정방향 낙하.

• 과도 현상을 포함한 역 전압 여유.

• 역 회복과 접합 용량.

• 온도에서의 누설.

• 열 경로와 펄스/서지 전류 능력.

• 기계적 및 레이아웃 제약, 기생 요소가 고속 에지에서 지배적일 수 있기 때문에.

기본 회로 기능만으로는 안정적인 성능을 보장하지 않는다. 신뢰할 수 있는 작동은 장치 물리학, 회로 토폴로지, 주파수 동작, 열 조건 및 초기 테스트 중 재현하기 어려운 상황을 포함한 최악의 파형 조건을 균형 잡는 데 달려 있다.

결론

다이오는 전자 회로에서 전류 흐름을 간단하고 신뢰성 있게 제어할 수 있기 때문에 필수적입니다. 그들의 실제 성능은 순방향 전압, 역 누설, 고장 등급, 스위칭 속도, 열 한계 및 물리적 구조에 따라 달라집니다. 적절한 다이오드 선택 및 테스트는 고장을 방지하고, 효율성을 개선하며, 노이즈를 줄이고, 정류기, 보호 회로, 신호 경로, 전원 공급 장치 및 현대 고속 시스템에서 안정적인 작동을 보장하는 데 도움이 됩니다.

자주 묻는 질문 [FAQ]

1. 다이오드 회로에서 역전압 스파이크가 종종 명목 공급 전압보다 훨씬 높게 되는 이유는 무엇입니까?

역전압 스파이크는 일반적으로 기생 인덕턴스, 변압기 누설 인덕턴스, 릴레이 코일 및 빠른 스위칭 전환이 PCB 커패시턴스 및 배선 기하학과 상호 작용하여 증폭됩니다. 많은 실용 회로에서 문서에서 보이는 일정한 역전압은 스위칭 이벤트 동안 발생하는 실제 피크 스트레스의 일부만을 나타냅니다. 이러한 스파이크는 명목 레일 전압이 안전해 보일 때에도 VRRM 등급을 초과할 만큼 심각해질 수 있습니다. 따라서 실제 스위칭 파형은 정상 상태 계산에만 의존하는 대신 신중하게 평가됩니다.

2. 왜 VRRM 선택이 명목 레일 전압만이 아니라 실제 과도 동작을 기반으로 하는가요?

명목 작동 전압만을 기반으로 VRRM을 선택하면 실제 작업 중에 나타나는 링핑, 오버슛, 케이블 효과 및 유도 스위칭 동작을 간과할 수 있습니다. 실용적인 설계는 일반적으로 예상치 못한 스파이크와 레이아웃 유발 스트레스를 견딜 수 있도록 추가 전압 여유를 포함합니다. 더 많은 역전압 여유를 가진 다이오드는 기생 효과와 측정 불확실성에 덜 민감해지기 때문에 시작 시 더 예측 가능하게 동작합니다.

3. 왜 고주파 스위칭에서 역 회복 동작이 매우 중요한가요?

고속 스위칭에서 기존 PN 다이오드 내부에 저장된 전하를 역바이어스 전환 시 제거해야 합니다. 이 역 회복 전류는 스위칭 손실을 증가시키고 이탈한 인덕턴스를 유도하여 오버슛, 링링 및 EMI를 발생시킬 수 있습니다. 스위칭 주파수가 증가함에 따라 역 회복은 열 거동과 파형 품질에 점점 더 영향을 미치고, 빠른 회복 및 쇼트키 소자가 고속 변환기 설계에서 더욱 매력적으로 만듭니다.

4. 쇼트키 및 SiC 다이오드는 왜 표준 PN 다이오드에 비해 스위칭 성능을 개선하는가요?

쇼트키 다이오드는 고전적인 마이너리티 캐리어 역 회복을 대체로 피할 수 있어 스위칭 손실과 오버슛을 줄이는 데 도움이 됩니다. SiC 다이오드는 높은 역전압 능력과 매우 깨끗한 회복 동작을 결합하여 고전압 및 고주파 시스템에서 매우 효과적입니다. 이러한 특성은 종종 EMI 제어를 단순화하고 스위칭 파형을 안정화하기 위해 필요한 공격적인 스너빙 양을 줄입니다.

5. 왜 다이오드 접합 커패시턴스가 고주파 회로에서 주요 문제로 간주되는가요?

접합 커패시턴스는 주변 인덕턴스 및 임피던스와 상호 작용하여 공진, 느린 전환, 변위 전류 및 링링을 생성합니다. 순방향 전류 및 역전압 정격이 수용 가능해 보일 때도 과도한 커패시턴스는 스위칭 속도를 저하시킴과 동시에 인근 노드에 원치 않는 노이즈를 주입할 수 있습니다. 빠른 스위칭 시스템에서 접합 커패시턴스는 종종 EMI 및 파형 안정성에 영향을 미치는 숨겨진 요인 중 하나가 됩니다.

6. 왜 VF가 고정 값으로 처리되면 순방향 전압 손실 추정이 부정확해질 수 있는가요?

순방향 전압은 온도, 전류 수준 및 전류 밀도에 따라 지속적으로 변합니다. 일반적인 “0.7 V” 가정은 실리콘 PN 다이오드의 제한된 작동 조건만을 반영합니다. 고전류 하에서는 VF가 상당히 상승하여 초기 예상보다 전도 손실을 증가시킬 수 있습니다. 높은 온도에서는 VF 동작이 평행 경로에서 전류 분배를 변경하여 열 불균형과 예측 불가능한 소산을 초래할 수 있습니다. 따라서 신뢰할 수 있는 열 추정은 현실적인 작동 조건 하에서 데이터 시트 곡선을 사용하는 데 의존합니다.

7. 평균 다이오드 전류가 낮아도 짧은 서지 이벤트가 여전히 위험한 이유는 무엇인가요?

시동 전류, 유도 리바운드 및 커패시터 충전 이벤트와 같은 짧은 펄스는 매우 짧은 시간 간격에 다이오드 접합에 큰 양의 에너지를 주입합니다. 반복적인 서지는 예상보다 빠르게 열을 축적할 수 있으며, 특히 공기 흐름과 PCB 열 확산이 제한될 때 더욱 그러합니다. 평균 전류가 적당해 보일지라도 반복되는 펄스 스트레스는 열 피로와 장기적인 저하를 점진적으로 가속할 수 있습니다.

8. 왜 PCB 레이아웃이 다이오드 스위칭 동작과 EMI 성능에 강한 영향을 미치는가요?

큰 유도성을 가진 스위칭 루프는 오버슈트, 링잉 및 역회복 스트레스를 확대합니다. 긴 트레이스, 불량 접지 및 제어되지 않은 전류 반환 경로는 기생 유도성이 빠른 스위칭 에지를 EMI 문제로 변환하도록 허용합니다. 고품질 다이오드조차도 유도성 레이아웃 내에서 성능이 저하될 수 있습니다. 컴팩트한 전류 루프와 제어된 반환 경로를 가진 설계는 일반적으로 더 깨끗한 스위칭 파형과 더 예측 가능한 열 거동을 생성합니다.

9. 엔지니어들이 왜 시뮬레이션에만 의존하지 않고 실제 오실로스코프 측정을 사용하여 다이오드 동작을 검증하는 경우가 많은가요?

시뮬레이션은 기생 유도성, 커넥터 동작, 케이블 효과 및 조립된 하드웨어에서 나타나는 고주파 링잉을 자주 과소 평가합니다. 실제 측정은 종종 회로도 수준 분석 중 명백하지 않았던 오버슈트 및 과도 동작을 드러냅니다. 따라서 엔지니어들은 오실로스코프 프로빙을 실험의 일부로 간주하는데, 이는 불량한 프로빙 방법이 파형을 왜곡시키고 다이오드가 경험하는 실제 스트레스를 숨길 수 있기 때문입니다.

10. 왜 다이오드 선택이 독립적인 데이터 시트 사양 대신 시스템 수준 동작에 점점 더 의존하게 되는가요?

현대 설계는 다이오드가 EMI 한계, 스위칭 토폴로지, 열 제약, 레이아웃 기하학, 서지 동작 및 장기 신뢰성과 어떻게 상호작용하는지를 기준으로 평가합니다. 단일 파라미터에서 이상으로 보이는 다이오드도 전체 시스템에 통합될 때 어려운 오버슈트, 노이즈 또는 열 문제를 일으킬 수 있습니다. 성공적인 설계는 보통 복구 동작, 정전용량, 전압 여유, 열 특성 및 PCB 구현을 함께 균형 있게 고려하고 단 하나의 주요 사양만 최적화하지 않습니다.
