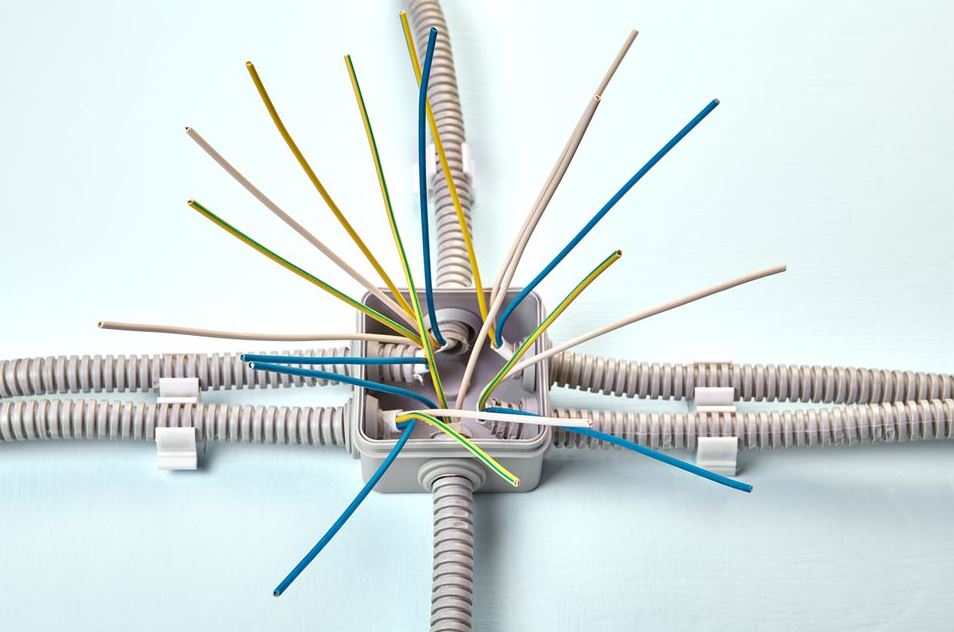

정션 박스에 대해 알아야 할 모든 것

정션 박스는 전기 시스템 내에서 필수 구성 요소 역할을하며, 전기 연결을 보호하고 구성하도록 세 심하게 설계되었습니다.금속이나 플라스틱과 같은 강력한 재료로 제작 된이 인클로저는 몇 가지 필수 기능을 수행합니다.이 상자는 어떻게 잠재적 인 전기 고장을 완화 할 수 있습니까?주로, 그들은 수분, 먼지 및 물리적 손상과 같은 환경 적 요인에서 전기 연결을 보호하여 전기 시스템의 무결성과 기능을 손상시킬 수 있습니다.또한 정션 박스는 전기 위험을 최소화하여 주거, 상업 및 산업 환경에서 안전을 향상시킵니다.

목록

정션 박스를 사용하는 또 다른 장점은 유지 보수 효율에 대한 기여입니다.여러 연결이 수용되고 액세스 할 수있는 중앙 집중식 지점을 제공 함으로써이 상자는 전기 문제를 해결하고 수리하는 것을 간소화합니다.유지 보수가 그렇게 간단하게 만드는 이유는 무엇입니까?탈착식 덮개는이 프로세스를 용이하게하여 복잡한 시스템을 해체 할 필요없이 내부 연결에 빠르고 방해받지 않는 액세스를 제공합니다.

정션 박스는 다양한 전기 요구 사항을 충족하기 위해 다양한 크기로 제공됩니다.간단한 주거 회로 또는 복잡한 산업 네트워크에서 최적의 구성 및 전기 연결 보호를 보장하기 위해 적절한 정션 박스를 선택할 수 있습니다.이 적응성은 다양한 응용 분야에서 정션 박스를 가치있게 만듭니다.특정 시나리오에서 정션 박스의 선택을 지시하는 것은 무엇입니까?

실제 응용 분야에서 접합 상자의 중요성은 단순한 보호 및 조직을 넘어 확장됩니다.전기 기사는 종종이 상자를 물류 도구로 사용하여 건물 내에서 전기 경로를 더 잘 분할 및 라우팅 할 수 있습니다.이 전략적 활용은 회로 레이아웃의 명확성을 향상시키고 앞으로 전기 시스템의 더 쉬운 업그레이드 및 확장을 용이하게합니다.

요약하면, 정션 박스는 전기 시스템의 안전성, 효율 및 확장 성을 유지하는 데 중추적 인 역할을합니다.유지 보수 및 문제 해결에 도움이되는 기능과 결합 된 보호 자질은 일상 및 전문 전기 설치에서 중요성을 강조합니다.

정션 박스는 언제 사용해야합니까?

전기 정션 박스는 다양한 시나리오에서 중요한 역할을하여 안전하고 효율적인 전기 관리를 보장합니다.

콘센트 추가 및 확장 배선

새로운 지역에 아울렛을 추가하거나 천장 팬이나 주방 장치와 같은 기기의 배선을 확장 할 때 정션 박스는 안전하고 체계적인 연결을 보장합니다.

방의 다른 부분에 새 벽 스위치를 설치할 때도 필요합니다.그러한 시나리오에서 정션 박스를 건너 뛰면 어떻게됩니까?실질적인 경험에 따르면이를 무시하면 조직 및 안전 문제를 모두 강조하면서 위험한 상황과 비용이 많이 드는 수리로 이어질 수 있습니다.

사무실 전기 레이아웃 재구성

새로운 워크 스테이션을 수용하거나 새로운 HVAC 시스템의 배선을 수정하기 위해 사무실의 전기 레이아웃 재구성하려면 안전 및 효율성을 위해 정션 박스를 사용해야합니다.

전기 업그레이드가 필요한 주택 리노베이션 중에 정션 박스는 새로운 회로를 관리합니다.다양한 성공적인 리노베이션 프로젝트를 반영하여 이러한 상자를 통합하면 위험을 완화하고 업그레이드 프로세스를 간소화한다는 것을 알게됩니다.

태양 광 발전 시스템 및 산업 응용

태양 광 발전 시스템에서 정션 박스는 여러 태양 전지판을 중앙 인버터에 연결합니다.또한 다양한 데이터 케이블을 중앙 허브에 연결합니다.

산업 환경에서 정션 박스는 다양한 전기 회로를 결합하여 간소화 된 전력 분포를 결합합니다.이러한 응용 프로그램에서 중앙 집중식 제어 지점이 왜 그렇게 효과적입니까?광범위한 현장 응용 프로그램에 따르면 복잡성을 크게 줄이고 시스템 신뢰성을 향상시킵니다.

주거 및 상업 조명 설치

침실에 천장 조명을 설치하거나 매장에 트랙 조명을 설정하거나 실외 보안 조명을 추가하든 정션 박스는 안전하고 호환되는 전기 연결을 보장합니다.

적절한 설치 관행은 이러한 상자를 사용하는 장기적인 이점을 강조하고 기능을 모두 지원하고 안전 표준을 준수합니다.

접근 가능한 설치 및 유지 보수

낙하 천장, 액세스 패널 뒤에 또는 쉽게 검사 및 유지 보수를 위해 도달 범위 내에 은폐 된 위치에 투명하거나 힌지 된 덮개가있는 정션 박스를 설치하는 것은 효율적인 전기 관리에 필수적입니다.

일상적인 유지 보수 작업의 경험에 따르면 쉽게 액세스 할 수있는 정션 박스는 다운 타임 및 유지 보수 비용을 크게 줄여 규제 표준을 준수 할 수 있습니다.

요약하면, 정션 박스의 전략적 사용은 전기 시스템의 안전, 조직 및 접근성을 향상시킵니다.이는 주거 및 상업 전기 관리에서 기본 요소를 형성합니다.

정션 박스의 유형

정션 박스는 재료, 모양, 유틸리티 및 특정 애플리케이션으로 분류되는 다양한 유형으로 제공됩니다.이러한 범주에 대한 철저한 이해는 독특한 시나리오에서보다 효율적이고 적절한 사용으로 이어질 수 있습니다.

재료로

• 금속 정션 박스 :이 상자는 물리적 손상에 대한 강력한 보호 기능을 제공하여 산업 또는 실외 환경에 매우 적합합니다.흥미롭게도 습도가 높은 환경 또는 화재 안전 문제가있는 환경에서의 성능은 어떻게 신뢰성에 기여합니까?실제로, 금속 접합 상자는 가혹한 조건에서 뛰어나 전기 연결을 확보하는 데 중요한 요소 역할을합니다.

• 플라스틱 정션 박스 : 가볍고 비용 효율적인 재료로 제작 된이 상자는 부식에 대한 저항성이 뛰어납니다.설치 및 유지 보수가 용이 해지면서 주거 및 일부 상업 환경에서 특히 호의를 얻습니다.전문가가 덜 까다로운 환경에서 플라스틱 접합 상자가 더 적응력이 있음을 발견 했습니까?실제로, 그들의 다양성과 내구성은 다양한 응용 분야에서 인기있는 선택입니다.

모양으로

• 직사각형 정션 박스 : 크기가 커지고 직선이 더 크면이 유형은 상업 및 산업 환경에서 일반적으로 발견되는 여러 케이블 연결에 이상적입니다.복잡한 설치에 중요한 배선을 구성 할 수있는 충분한 공간을 제공합니다.기술자들은 종종 직사각형 상자가 수많은 연결을 관리하는 데 가장 큰 유연성을 제공한다는 점에 주목합니다.

• Square Junction Box : 동일한 측면의 컴팩트 한 디자인을 특징으로하는이 유형은 주로 주거용 응용 프로그램에 사용됩니다.대칭 모양은 더 작은 공간에서 깔끔하게 맞는 동시에 필요한 연결을 수용합니다.정사각형 접합 상자의 대칭은 단지 미적 이점일까요?전혀 아닙니다 - 가정 배선 프로젝트에서 우주 사용의 효율성을 크게 향상시킵니다.

• 라운드 정션 박스 : 일반적으로 스크류 온 커버가 장착 된이 원형 변형은 단단한 공간과 간소화 된 케이블 라우팅에 특히 유용합니다.둥근 모양을 사용하면 다양한 건축 설계에 쉽게 통합되어 최소한의 공간 침입을 요구하는 시나리오에서 유리한 것으로 입증됩니다.

유틸리티에 의해

• 도관 정션 박스 : 하우징 도관에 필수적인이 유형은 산업 및 상업용 설치에 없어서는 안됩니다.대규모 프로젝트에서 안전과 조직을 홍보하는 도관을위한 안전한 인클로저를 보장합니다.현장의 통찰력에 따르면 도관 접합 상자는 고 부하 설치에서 질서 있고 안전한 연결 지점을 유지하는 데 중요합니다.

• 케이블 정션 박스 : 케이블을 연결하도록 특별히 설계된이 상자는 더 작은 주거용 응용 프로그램에 적합합니다.그들은 가정용 배선 요구에 대한 간단한 솔루션을 제공하여 단순성과 효율성을 위해 전기 기술자들 사이에서 인기있는 선택입니다.

특수 유형

• Weatherproof Junction Box : 개스킷 및 밀봉 된 덮개가 장착 된이 상자는 조경 조명 설치와 같이 실외에서 사용하기에 적합합니다.수분 유입을 방지하고 요소로부터 전기 연결을 보호하는 데 Weatherproof Junction Box가 얼마나 효과적입니까?야외 환경의 기술자들은 악천후에서 내구성과 신뢰성에 대해이 상자들을 높이 평가합니다.

• Handy Box : 종종 통합 클램프가있는이 얕은 상자는 워크샵과 같은 영역의 표면 장착 아울렛에 이상적입니다.소형 디자인은 빠르고 편리한 설치를 용이하게하여 실제 작업 공간 설정에 선호하는 선택입니다.

• 스위치 및 아울렛 정션 박스 : 하우징 스위치 또는 콘센트를 위해 특별히 제작 된이 유형은 이러한 구성 요소가 단단히 밀폐되어 있는지 확인합니다.설계는 액세스 및 유지 보수를 쉽게 제공하며, 이는 스위치 및 콘센트 설치의 수명 및 안전에 필수적입니다.

• 천장 정션 상자 : 천장에 장착 된이 상자는 팬이나 조명과 같은 비품에 사용됩니다.그들은 안전한 오버 헤드 설치에 도움이되며 강력한 지원과 안정성을 제공합니다.전기 전문가는 왜 무거운 비품을 위해 천장 정션 박스를 자주 추천합니까?무거운 하중을 안전하게 지원할 때 신뢰할 수있는 성능은 선호하는 선택입니다.

정션 박스에 대한 NEC 요구 사항

NEC (National Electrical Code)는 정션 박스를 안전하게 설치하고 유지 관리하여 엄격한 표준을 준수하기위한 복잡한 지침을 제공합니다.이 지침이 왜 그렇게 세 심하게 상세한가?대답은 전기 안전 및 기능에 대한 중요한 영향에 있습니다.

제 314 조

정션 박스의 크기가 적절하고 단단히 장착되어야합니다.환경에 맞는 재료로 만들어 져야합니다.예를 들어, 금속은 산업 환경에서 선호되는 반면 플라스틱은 일반적으로 주거 지역에서 사용됩니다.그러나 금속은 항상 산업 환경에서 우수한 선택입니까?확실히 안전에 대한 내구성과 접지 키를 제공합니다.이 상자는 일상적인 유지 보수 및 검사를 위해 액세스 할 수 있어야합니다.이를 통해 향후 수정 또는 수리를위한 안전과 용이성을 보장합니다.접근성의 중요성은 종종 빠른 수정과 장기 전기 문제의 차이를 철자하기 때문에 과장 될 수 없습니다.

제 300 조

이 기사는 안전한 고정 및 적절한 간격에 중점을 둔 배선 방법을 다룹니다.신체적 손상으로부터 보호하는 것이 중요하며, 적절한 도관이나 raceways를 사용하여 달성 할 수 있습니다.간격이 왜 그렇게 필수적이라고 간주 되는가?적절한 간격은 과열 및 잠재적 단락을 방지합니다.실제 경험에 따르면 설치 중에 이러한 세부 사항에 세심한주의를 기울이는 것은 미래의 전기 고장과 위험을 막는다는 것을 보여줍니다.예를 들어:

• 안전한 고정은 진동 속에서 안정성을 보장합니다.

• 온도 조절의 적절한 간격 보조제.

제 110 조

모든 설치는 제조업체의 지침을 준수하면서 깔끔함과 조직을 전시해야합니다.이 관행은 전문적인 표준과 일치하며 문제 해결이 쉬운 문제를 촉진하여 장기 신뢰성을 보장합니다.전문가들은 깔끔한 모퉁이를 자른 적이 있습니까?드물게, 전선의 혼란이 오랫동안 혼란스러워지고 오류의 위험이 발생할 수 있기 때문입니다.프로에는 이러한 방법을 활용하여 설치가 NEC 및 최상의 산업 관행에 의해 설정된 엄격한 기준을 충족하도록 보장합니다.

제 500 조

위험한 것으로 분류 된 환경에서는 정션 박스가 폭발 방지되거나 본질적으로 안전하도록 설계되어야합니다.이것은 가연성 물질을 점화시키는 스파크 또는 아크의 가능성을 방지합니다.이러한 고위험 환경에서 작업하는 현실은 이러한 안전 표준을 엄격히 따르는 필요성을 강조합니다.이러한 표준이 무시되면 어떻게 될까요?대답은 치명적이며 준수의 비판을 강조합니다.

제 680 조

수영장이나 분수와 같은 물과 관련된 지역의 경우 정션 박스는 부식성과 방수이어야합니다.또한 유지 보수를 위해 쉽게 접근 할 수 있으며 관련 장비에 대한 적절한 과전류 보호 기능을 갖추고 있어야합니다.이러한 요구 사항을 구현하면 부식 및 수 유입을 완화하는 데 도움이됩니다.장기 기능을 보장하고 안전을 보존하며 방수 전기 위험을 예방합니다.

결론적으로, Junction Box에 대한 NEC의 포괄적 인 지침은 안전과 기능에 대한 흔들리지 않는 헌신을 보여줍니다.현장의 숙련 된 실무자들은 이러한 표준을 준수하여 규제 준수와 효과적이고 효율적인 전기 설치에 대한 실질적인 고려 사항 사이의 균형을 달성합니다.이 균형은 업계를 앞으로 나아가고, 모든 표준을 따르는 모든 표준으로 생명과 재산을 보호합니다.

정션 박스를 연결하는 방법

정션 박스 배선은 정밀성과 안전을 결합한 세심한 노력으로 볼 수 있습니다.이 프로세스는 특정 도구의 사용과 안전 프로토콜을 엄격하게 준수해야합니다.이 작업을위한 필수 도구에는 정션 박스, 적절한 케이블, 와이어 너트, 드라이버, 와이어 스트리퍼, 유틸리티 나이프 및 회로 테스터가 포함됩니다.그러나 이러한 특정 도구가 왜 선택되었는지 궁금한 적이 있습니까?대답은 전기 시스템을 다룰 때 정확성과 신뢰성에 있습니다.

안전 예방 조치

전기 시스템으로 작업하는 동안 안전을 보장하는 것은 지나치게 강조 할 수 없습니다.시작하기 전에 차단기에서 전원이 꺼져 있는지 확인하십시오.항상 안전 안경과 절연 장갑을 착용하고 건조한 조건에서 작업하십시오.안전하고 준수하는 설치를 위해서는 로컬 코드 준수가 필수적입니다.이 코드를 우회하면 어떤 일이 일어날 수 있는지 알고 있습니까?준수는 안전을 보장 할뿐만 아니라 잠재적 인 법적 영향을 방지합니다.

자세한 절차

• 특정 응용 프로그램에 적합한 정션 박스를 선택하여 시작하십시오.움직임을 방지하기 위해 확고하게 고정하십시오.안정적인 정션 박스는 안전하고 지속적인 연결을 유지하는 데 중요합니다.

• 와이어 스트리퍼를 사용하여 모든 와이어의 끝에서 약 1/2 ~ 3/4 인치의 절연을 제거하십시오.적절한 양의 단열재를 제거하는 것이 중요합니다.너무 많거나 적지 않으면 연결 품질에 영향을 줄 수 있습니다.여기서 정밀도가 왜 그렇게 중요한가?효율적인 전도도를 보장하고 잠재적 인 전기 문제를 방지합니다.

• 와이어 너트를 사용하여 지상 전선을 연결하십시오.단단히 고정 된 접지 연결은 결함 전류의 경로를 제공하므로 시스템 안전에 중추적입니다.접지의 중요성은 절제 될 수 없습니다.전기 충격 위험을 예방하는 데있어 생명의 은인입니다.

• 신뢰할 수있는 연결을 위해 와이어 너트를 사용하여 핫 (검은 색) 와이어를 함께 비틀어줍니다.필요한 경우 피그 테일을 사용하여 다른 전선에 단단히 연결하십시오.여기서 부적절한 연결은 전기 아크로 이어지고 화재 위험을 초래할 수 있습니다.이 단계는 얼마나 중요합니까?안전한 설치와 잠재적 인 화재 위험의 차이를 의미 할 수 있습니다.

• 중립 (흰색) 와이어의 프로세스를 반복하십시오.잠재적 인 전기 결함을 피하기 위해서는 모든 연결이 단단하고 안전하다는 것을 보장하는 것이 중요합니다.이러한 연결의 견고성은 전기 시스템의 안정성을 보장합니다.

• 조심스럽게 접어 전선을 정션 박스에 넣습니다.이 단계는 와이어의 손상을 방지하고 정션 박스 커버가 제대로 맞도록합니다.이 단계에서의 잘못된 관리는 미래의 운영 딸꾹질로 이어질 수 있습니다.

• 정션 박스를 안전하게 덮으십시오.밀접하게 맞는 덮개는 내부 배선을 외부 손상으로부터 보호하고 깔끔한 외관을 유지합니다.이것이 왜 그렇게 자주 간과 되는가?여기서 사소한 경과조차도 전체 설정을 손상시킬 수 있습니다.

• 모든 것이 제자리에 있으면 차단기에서 전원을 켜고 회로 테스터를 사용하여 배선이 올바르게 설치되어 올바르게 작동하는지 확인하십시오.성공적인 테스트는 작업에 대한 최종 승인입니다.

• 마지막으로, 향후 참조를 위해 정션 박스에 라벨을 붙입니다.이 종종 오버링 된 단계는 향후 문제 해결 또는 수정에 매우 중요합니다.이 작은 행동이 차이를 만들 수 있습니까?절대적으로, 그것은 효율적인 유지 보수와시기 적절한 문제 해결에 도움이되므로.

실제 경험을 통해 프로세스 전반에 걸쳐 세부 사항에 대한 세심한 관심은 신뢰할 수 있고 안전한 배선 작업을 보장한다는 것이 분명합니다.적절한 라벨링은 회로의 유지 보수가 쉽고 빠르게 식별 할 수 있으므로 전반적인 효율과 전기 작업의 용이성을 크게 향상시킵니다.
