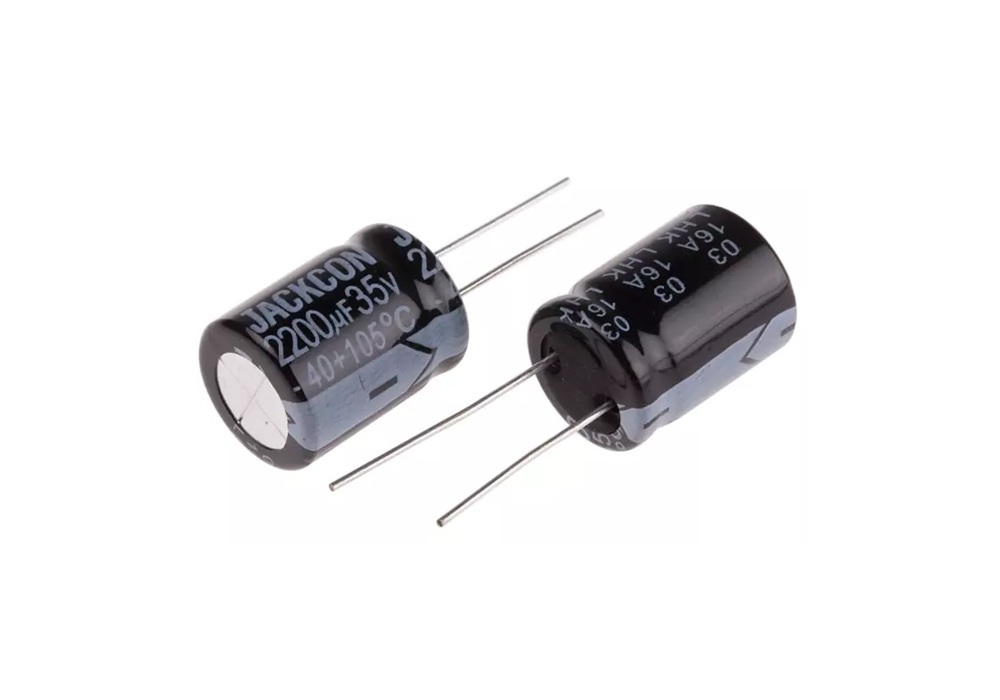

전해 커패시터 설명: 유형, ESR, 리플 전류 및 실제 회로 애플리케이션

전해 커패시터는 상대적으로 저렴한 비용으로 높은 정전 용량, 효율적인 대량 에너지 저장 및 효과적인 저주파 필터링을 제공하기 때문에 전자 회로에 널리 사용됩니다.그러나 실제 동작은 ESR, 리플 전류, 누설 전류, 온도, 노후화 및 극성 감도와 같은 요인에 의해 형성되므로 실제 성능은 이상적인 커패시터 모델이 제안하는 것보다 더 복잡해집니다.이 기사에서는 전해 커패시터의 작동 방식, 최고의 성능을 발휘하는 위치, 알루미늄 및 탄탈륨 커패시터 기술이 신뢰성, 안정성, 크기 및 전기적 동작에서 중요한 절충안을 수반하는 이유를 설명합니다.또한 리플 전류 효과, 열 스트레스, 임피던스 특성, 세라믹과 커패시터 조합, 장기 성능 저하 메커니즘, 현대 전자 전력 및 신호 시스템에 사용되는 실제 선택 전략을 살펴봅니다.

카탈로그

전해 커패시터 개요

예산이나 PCB 영역을 불편한 영역으로 밀어넣지 않고 설계에 많은 정전 용량이 필요한 경우 전해 커패시터가 선택되는 경우가 많습니다.이러한 편리함은 전기적 동작과 장기적인 일관성에서 나타나는 장단점을 수반하며, 이러한 장단점은 작동 시간이 누적됨에 따라 더욱 눈에 띄는 경향이 있습니다.

공통 전압 정격은 일반적으로 ~4V ~ 500V 범위에 있는 반면, 특수 계열은 대략 630V 이상에 도달할 수 있습니다.주변 온도 등급은 일반적으로 -40°C ~ +105°C이며 고급 제품 라인은 +125°C까지 확장됩니다.실제 디자인 작업에서 이러한 카탈로그 번호만으로 전체 내용을 설명하는 경우는 거의 없습니다.결과는 부품이 받는 응력, 전달되는 파동의 양, 열이 실제로 어디로 가는지, 부품의 특성이 시간이 지남에 따라 어떻게 표류하는지에 따라 결정됩니다.

또한 실제 현실을 인정할 가치가 있습니다. 전해액은 단기적으로는 벤치에서 괜찮아 보일 수 있지만 동일한 회로가 따뜻한 인클로저에 있거나 반복적인 서지 이벤트가 발생하거나 더 광범위한 생산 로트에 걸쳐 배송되면 다르게 동작하기 시작할 수 있습니다.첫인상과 장기적인 행동 사이의 격차는 신중한 선택과 검증이 성과를 거두는 곳입니다.

애플리케이션 적합성: 높은 정전 용량, 대량 에너지 및 DC 기울기 역할

전해액은 유사한 전압 등급의 많은 필름이나 세라믹 옵션보다 달러당 훨씬 더 많은 정전 용량을 제공하는 경향이 있습니다.설계자는 일반적으로 몇 가지 제약 사항을 염두에 두고 이러한 협상을 받아들입니다. 즉, 유사한 전압 성능에서 세라믹보다 물리적으로 더 큰 경우가 많고 많은 경우 극성이 있으므로 적용되는 전압 방향을 제어해야 합니다.

전해액은 큰 전하 저장소가 바람직하고 파형이 주로 리플이 중첩된 DC인 경우에 일반적으로 사용됩니다.이는 종종 전력 스테이지가 DC 생성에서 실제 부하 역학 하에서 DC를 안정적으로 유지하는 것으로 전환되는 지점에 위치합니다.

일반적인 사용 사례는 간편한 검색을 위해 아래에 단일 세트로 나열되어 있습니다.

• DC 링크 필터링

• 정류 스무딩

• 홀드업 에너지 저장

• 저주파 디커플링

작동 중인 전원 공급 장치에서 전해액은 부하 단계 동안 단기 에너지 버퍼 역할을 하는 경우가 많습니다.제어 루프가 여전히 반응하는 동안 커패시터는 전류를 공급하거나 흡수하며 이때 측정 중에 비이상적인 사항을 쉽게 알아차릴 수 있습니다. ESR에 연결된 전압 강하, 리플 전류에 연결된 자체 발열, 전해질 및 산화물 시스템 노후화에 따른 점진적인 매개변수 드리프트 등이 있습니다.

엔지니어링 관점에서 볼 때 커패시터는 물리학적으로 허용되는 작업을 정확히 수행하지만 회로도 기호가 의미하는 작업을 항상 수행하는 것은 아니기 때문에 약간 실망스러울 수 있습니다.이러한 "비이상적인" 행동을 조기에 계획하면 일반적으로 후반 단계에서 예상치 못한 일이 줄어듭니다.

주요 제품군: 알루미늄 대 탄탈륨

전해 커패시터는 알루미늄 전해액과 탄탈륨 전해액으로 가장 일반적으로 사용됩니다.탄탈륨 부품은 전해질로 남아 있습니다.차이점은 양극과 유전체 시스템으로 인해 강도와 응력 민감도가 달라집니다.

이러한 제품군 중에서 선택하는 것이 데이터시트의 정전 용량과 전압에 관한 것인 경우는 거의 없습니다.이는 시작 시 회로가 어떻게 작동하는지, 스트레스가 얼마나 잘 제어되는지, 검증을 추측으로 전환하지 않고도 설계가 얼마나 많은 가변성을 허용할 수 있는지에 대한 논의로 바뀌는 경우가 많습니다.

두 제품군의 공통 위치는 다음과 같이 요약됩니다.

• 알루미늄 전해액: 대량 필터링 및 에너지 저장에 널리 사용되며, 전압 가용성이 광범위하고 일반적으로 가격이 유리합니다.

• 탄탈륨 전해질: 일부 범위에서 높은 체적 효율과 비교적 안정적인 정전 용량 동작을 제공하며 일반적으로 서지 동작, 돌입 및 보호 임피던스를 보다 엄격하게 제어하여 접근합니다.

실용적인 프레이밍은 알루미늄 부품이 "대량 및 리플" 작업을 자주 수행하는 반면, 회로에 서지 및 과도 현상 동안 스트레스를 제한하기 위한 명확한 계획이 있다는 가정하에 크기 압력, 임피던스 목표 또는 안정적인 전기 동작이 요구 사항을 구동할 때 탄탈륨이 선택되는 경우가 많습니다.

실제 성능을 형성하는 주요 전기적 동작

전해 커패시터의 실제 동작은 커패시턴스 자체가 아닌 여러 상호 작용하는 전기적 특성에 의해 형성됩니다.공차, 전압 스트레스, 누설 전류, ESR, 리플 전류, 열 동작과 같은 매개변수는 시간 경과에 따라 변화하는 작동 조건에서 커패시터의 성능에 큰 영향을 미칩니다.실제 회로에서는 이러한 요인에 따라 전력 레일이 안정적인지, 잡음이 있는지, 열적 스트레스를 받는지 또는 장기적인 성능 저하가 발생하기 쉬운지를 결정하는 경우가 많습니다.

커패시턴스 값은 일반적으로 µF, nF 및 pF와 같은 약수를 사용하여 작성됩니다. 왜냐하면 1패럿은 대부분의 개별 부품에서 매우 크기 때문입니다.실제 표기법에서는 1μF = 1000nF, 1nF = 1000pF입니다.회로도, BOM, 어셈블리 문서 전체에서 단위 규칙을 일관되게 유지하면 설계 및 제조 과정에서 대체 및 해석 실수를 줄이는 데 도움이 됩니다.

또한 전해 커패시터는 많은 필름 또는 세라믹 커패시터보다 공차 범위가 더 넓은 경향이 있습니다.+50%/-20%와 같은 변화는 특히 더 큰 가치의 부품에서 드문 일이 아닙니다.벌크 필터링 애플리케이션에서 이러한 확산은 실제적인 결과가 거의 없을 수 있지만 임피던스 형성, 타이밍 네트워크 또는 제어 루프 동작에서 커패시턴스 변화는 검증 및 생산 테스트 중에 측정할 수 있을 만큼 과도 응답 및 안정성 마진을 이동할 수 있습니다.

전압 정격은 고장에 대한 단순한 생존 이상의 영향을 미칩니다.최대 정격 전압 근처에서 지속적으로 작동하면 유전체 시스템 내의 전기적 스트레스가 증가하고 누출, 내부 가열 및 장기적인 마모 메커니즘이 가속화될 수 있습니다.이 때문에 많은 설계에서는 신뢰성을 향상하고 열 및 리플 관련 스트레스에 대한 민감도를 줄이기 위해 의도적으로 전해 커패시터의 용량을 줄이고 인쇄된 전압 한계 이하로 작동합니다.

누설 전류 및 절연 동작은 특히 홀드업 회로, 타이밍 시스템 및 저전력 아날로그 섹션에서 실제 성능에 영향을 미칩니다.더 큰 전해질은 유전체 및 전해질 동작으로 인해 자연적으로 약간의 누출을 나타내며, 이러한 누출은 시간이 지남에 따라 저장된 전하 붕괴에 기여합니다.실제 전력 시스템에서는 커패시턴스 값에만 의존하기보다는 누설 전류와 시상수를 모두 고려하여 절연 동작을 평가합니다.

손실 메커니즘은 리플 조건에서 특히 중요합니다.AC 리플 전류가 ESR을 통해 흐르면 내부 전력 손실로 인해 열이 발생하며, 이러한 열은 커패시터 노화 및 작동 수명에 직접적인 영향을 미칩니다.온도가 상승함에 따라 전해질 분해가 가속화되고 ESR이 더욱 증가할 수 있으며 시간이 지남에 따라 열 스트레스가 가중될 수 있습니다.따라서 많은 실제 시스템에서 커패시터 신뢰성 문제는 커패시턴스 값보다는 리플 전류 처리, 공기 흐름 조건, PCB 배치 및 인근 열원과 밀접하게 연관되어 있습니다.

알루미늄 전해 커패시터: 구성, 장단점 및 신뢰성

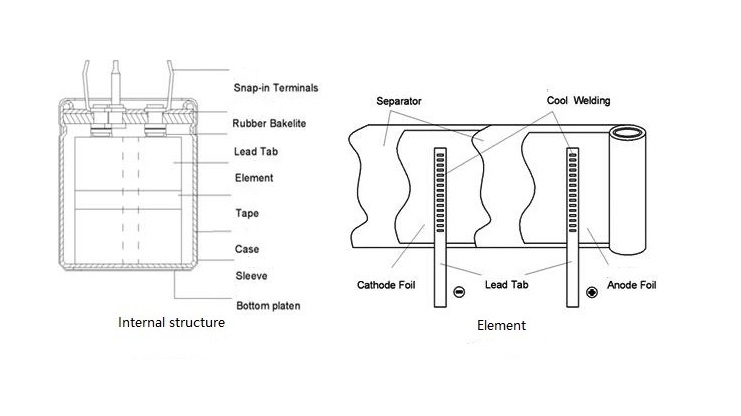

알루미늄 전해 커패시터는 몇 가지 상호 의존적인 부품으로 구성되며, 이들 부품이 결합되는 방식은 실제 동작의 대부분을 설명합니다.중앙에는 표면이 의도적으로 확장된 에칭된 알루미늄 양극 포일이 있습니다.별도의 시트로 삽입되지 않고 해당 호일 바로 위에 산화알루미늄(Al2O₃) 유전체가 제 위치에 형성됩니다.전해질은 상대 전극 기능을 제공하고 회로 측면에서 음극으로 작동하는 전기화학 시스템을 완성합니다.이러한 층을 쌓아서 젤리 롤 요소에 감은 다음 알루미늄 캔 내부에 삽입하고 밀봉합니다.

씰링 세부 사항은 데이터시트에서 단순해 보일 수 있지만 장기적인 커패시터 동작에 큰 영향을 미칩니다.고무 씰은 누출을 줄이고 전해질 증발을 늦추는 데 도움이 되지만 이러한 과정은 시간이 지남에 따라 점차적으로 계속됩니다.결과적으로, 화학적 및 습기 변화로 인해 ESR이 천천히 증가하는 동안 커패시터는 사양 내로 유지될 수 있습니다.따라서 안정적이고 잘 이해된 열 조건은 장기적인 신뢰성을 향상시킵니다.

하나의 구조적 세부 사항은 많은 설계 결정을 고정시키는 경향이 있습니다. 즉, 유전체는 실제적인 측면에서 양극과 분리될 수 없습니다.산화물은 에칭된 양극 표면의 양극 형성에 의해 성장하며, 이는 커패시터의 전기적 거동을 형성 조건 및 이후에 부품이 겪은 상황(바이어스 이력, 온도 이력 및 보관 조건)과 연결합니다.이러한 연결은 장기간 보관한 후 또는 스트레스 한계 근처에서 작동한 후 회로가 다르게 동작할 때까지 간과되기 쉽습니다.

반복되는 오해는 소위 부정적인 포일과 관련이 있으며 역할을 깔끔하게 분할하는 것이 좋습니다.음극 포일은 양극 포일이 전극인 것과 같은 의미에서 거울상 음극판이 아닙니다.대신 전해질/음극 시스템을 외부 단자에 연결하는 저저항 전류 수집기 역할을 합니다.전해질은 금속 전극처럼 배선될 수 없기 때문에 음극 호일은 회로에서 전해질의 음극 동작을 사용할 수 있게 만드는 전도성 경로를 제공합니다.

커패시턴스 밀도는 양극 포일이 얼마나 공격적으로 에칭되는지에 따라 크게 달라집니다.에칭은 유효 표면적을 극적으로 증가시키는 미세한 기공과 터널형 구조를 생성하며, 부드러운 포일에 비해 최대 약 200배까지 종종 인용됩니다.또한 전해질이 완전히 젖어 복잡한 표면 구조를 관통해야 하기 때문에 이 기하학적 구조는 검증 중에 중요한 요구 사항을 생성합니다.습윤 또는 분포가 고르지 않으면 ESR 및 국지적 가열이 증가하는 경향이 있으며 리플 전류 동작은 회로도가 완벽하게 괜찮아 보이더라도 설계 팀을 불안하게 만들 수 있는 방식으로 예측하기 어려워집니다.

유전체 두께는 형성 전압에 따라 설정되며 우수한 반복성으로 제어할 수 있습니다.일반적인 경험 법칙은 형성 전압 1볼트당 약 1.4nm의 산화물입니다.실제적인 결과는 전기적인 것만큼 물리적인 것입니다. 전압 정격이 높을수록 산화물이 더 두꺼워지고, 산화물이 두꺼울수록 단위 부피당 커패시턴스가 감소합니다.이것이 초고전압 알루미늄 전해질이 주어진 커패시턴스에 대해 물리적으로 큰 경향이 있는 이유이며, 비실용적으로 큰 캔 없이 고전압과 높은 커패시턴스를 모두 원할 때 직렬 스트링이 자주 사용되는 이유입니다.

극성 동작은 미묘하지 않으며 현장 오류로 인해 이러한 현상이 명백해지는 경향이 있습니다.산화막은 양극이 전해질에 비해 양극으로 유지될 때만 의도한 대로 작동합니다.역바이어스는 산화물의 일부를 손상시키거나 용해시키고, 큰 전류를 구동하고, 가스 생성을 유발할 수 있습니다.리플 및 결함 전류가 전해질/포일 시스템에서 전력을 소모하기 때문에 내부 온도가 빠르게 상승할 수 있습니다.압력이 상승함에 따라 캔의 득점이 있는 통풍구 패턴은 격렬한 파열 가능성을 줄이기 위해 통제된 방식으로 열리도록 설계되었습니다.문제 해결 시 역설치는 눈에 띄게 손상된 캔에 대한 가장 빠른 경로 중 하나입니다. 이것이 바로 극성 표시 및 조립 확인이 외관상 관례가 아닌 규율 있는 제조 관행으로 취급되는 이유입니다.

비극성 전해 커패시터는 일반적으로 두 개의 양극 구조를 연속적으로 연결하여 만들어지므로 각 측면은 교번 사이클 동안 산화물 보호를 유지합니다.이는 극성 제한을 제거하지만 설계 중에 고려해야 하는 여러 성능 특성도 변경합니다.

일반적인 비극성 장단점:

• 비슷한 크기의 단일 극성 부품보다 낮은 유효 정전 용량

• 많은 실제 사례에서 더 높은 ESR

• 다양한 누설 동작, 특히 제로 바이어스에 가깝습니다.

• 일부 사용 프로필에서는 리플 스트레스 하에서 수명이 덜 유리함

주파수 전반에 걸쳐 왜곡이 낮고 임피던스가 안정적인 애플리케이션의 경우 이러한 절충안이 다른 기술이나 다른 토폴로지를 선택하는 결정적인 이유가 되는 경우가 많습니다.

장점 측면에서 볼 때, 알루미늄 전해액은 낮거나 중간 정도의 전압에서 달러당 높은 정전 용량과 볼륨당 높은 정전 용량을 제공합니다.이는 수천에서 수만 마이크로패럿에 쉽게 도달하며 특수 부품은 100,000μF를 초과할 수 있습니다.이는 또한 실용적인 자가 치유 경향을 보여줍니다. 국부적인 산화물 결함은 올바른 바이어스 하에서 재형성될 수 있으며, 이는 다른 많은 유전체 시스템에서 터미널이 될 초기 단락을 억제할 수 있습니다.산화물은 매우 높은 전계 강도(종종 수백 kV/mm 범위로 언급됨)를 지원하여 얇은 유전체 층이 소형 구조에서 의미 있는 전압을 지원할 수 있는 방법을 설명하는 데 도움이 됩니다.

약점은 단지 교과서 비교에서만 나타나는 것이 아니라 일상적인 설계 제약에서도 나타납니다.필름이나 각종 세라믹에 비해 절연저항이 상대적으로 떨어지기 때문에 특히 대용량이나 고전압 부품에서는 누설전류가 눈에 띄게 나타날 수 있습니다.ESR 및 소산 인자는 필름/세라믹보다 높으므로 리플 전류 가열이 수명을 제한하는 메커니즘이 되는 경우가 많습니다.전력 하드웨어 검토에서는 공칭 커패시턴스나 전압 정격이 아닌 리플 정격이 실질적인 제약이 된다는 사실을 흔히 발견합니다.공기 흐름, 구리 면적 및 인클로저 온도를 고려하면 팀이 편안하게 느끼는 것보다 내부적으로 더 뜨겁게 작동하면서 부품이 회로도 값을 충족할 수 있습니다.

온도 및 주파수 동작은 단순한 커패시터 기호가 나타내는 것보다 더 많은 차이를 추가합니다.저온에서는 전해질 점도가 증가하고 ESR은 일반적으로 증가합니다.고온에서는 전해질 손실과 화학적 노화가 가속화되어 시간이 지남에 따라 ESR이 상승합니다.더 높은 주파수에서는 ESR과 유도 효과가 지배적이기 때문에 임피던스가 순전히 용량성으로 보이지 않습니다. 따라서 알루미늄 전해액은 일반적으로 고주파 디커플링 및 과도 에지를 커버하기 위해 세라믹 또는 필름과 쌍을 이룹니다.

정격 전압의 상한선은 순전히 이론적인 상한선이 아니라 대체로 실제 상한선입니다.표준 알루미늄 전해질의 최고 전압은 일반적으로 약 500~630V입니다. 이 한계는 성형 실용성, 전해질 안정성, 내부 간격 제약 및 생산 변동에 따른 신뢰성 목표의 영향을 받습니다.스트레스가 높을 경우 작은 제조 변동과 오염으로 인해 수명이 길어지고 고장률 차이가 발생할 수 있으므로 시장은 예측 가능한 서비스 수명으로 대규모로 생산할 수 있는 범위에 집중하는 경향이 있습니다.

비록 프로젝트 일정이 사람들로 하여금 노화 현상을 미래의 문제로 다루도록 유도하더라도 노화 현상은 엔지니어링 모델에 속합니다.시간이 지남에 따라 전해질이 건조해지거나 구성이 바뀌고 ESR이 상승하며 정전 용량이 표류할 수 있습니다.바이어스 없이 보관하면 산화물 저하가 발생하여 전압이 처음 다시 인가될 때 누출이 증가할 수 있습니다.유지 관리 및 보수 작업에서 제어된 개질(전류 제한이 있는 느린 전압 램프)은 최대 정격 작동 전에 커패시터를 서비스 가능한 동작으로 되돌릴 수 있을 만큼 산화물을 복원하는 경우가 많습니다.긴 수명을 보장하지는 않지만 종종 즉각적인 과전류 현상을 방지하고 장기간 보관한 후 초기 수명 스트레스를 줄여줍니다.

팀이 개혁을 사용하는 실제적인 방법은 의식이 아니라 진단 문으로 사용되는 것입니다.개질 중에 누설 전류와 온도가 예상 한계 이하로 안정화되면 부품이 부하 시 예상대로 동작할 가능성이 더 높습니다.그렇지 않은 경우 아마도 다시 돌아올 것이라는 불안한 느낌이 일반적으로 보장되며 교체가 합리적인 다음 단계가 됩니다.

포장은 채택 패턴에도 영향을 미쳤습니다.전통적인 액체 전해질은 특히 밀봉, 리플로우 호환성 및 장기 증발 제어와 관련하여 세라믹 및 필름보다 칩 규모 구현을 더 어렵게 만들었습니다.최신 SMD 알루미늄 전해 및 하이브리드 설계는 이러한 문제 중 많은 부분을 완화하여 조립 흐름을 단순화하는 동시에 ESR 및 리플 처리를 개선하는 경우가 많습니다.그럼에도 불구하고 기본 전기화학 시스템은 보수적인 열 레이아웃과 명확한 경감 접근 방식에 가장 잘 반응합니다.엔지니어링 실무에서 가장 일관되게 안정적인 결과는 알루미늄 전해액을 이상적인 커패시터라기보다는 온도, 리플 전류 및 바이어스 이력에 의해 수명이 함께 결정되는 관리형 에너지 저장 구성 요소처럼 처리하는 것에서 나오는 경향이 있습니다.이러한 변수를 명시적으로 제어하는 ​​설계는 디버깅 시간을 소비할 수 있는 "신비한" 간헐적 오류를 피하는 경향이 있습니다.

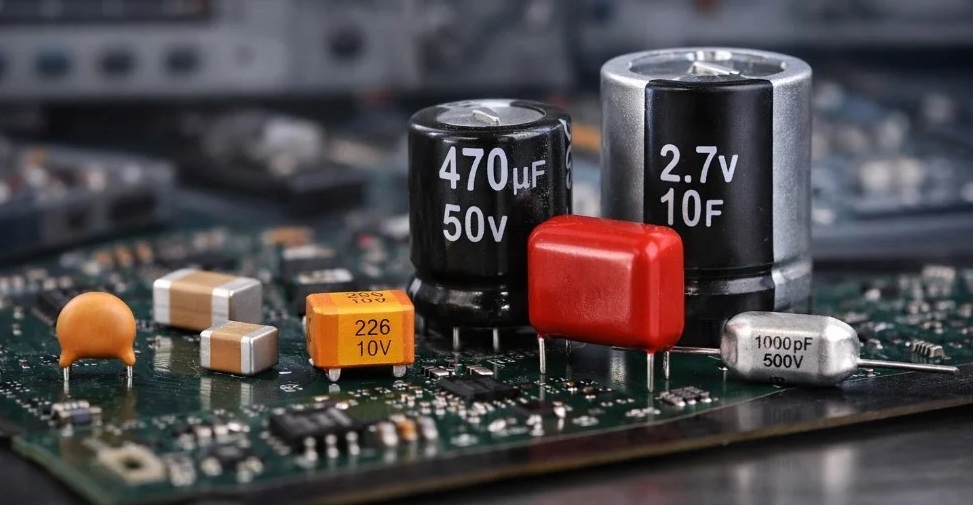

실제 회로에서 전해 커패시터의 사용

신호 커플링 및 DC 차단

전해 커패시터는 DC 바이어스 조건이 격리된 상태로 유지되는 동안 AC 신호가 회로 블록 사이를 통과해야 하는 오디오 증폭기, 통신 회로, 센서 인터페이스 및 아날로그 처리 단계에서 신호 결합에 널리 사용됩니다.이러한 애플리케이션에서 커패시터는 안정적인 DC 전압을 차단하는 동시에 변화하는 신호 구성 요소가 신호 경로를 통해 계속되도록 허용합니다.이는 한 단계가 다른 단계의 작동점을 방해하는 것을 방지합니다.

전해 커패시터는 소형 패키지에서 상대적으로 큰 정전 용량 값을 제공하기 때문에 더 작은 세라믹 커패시터가 경제적으로 충분한 정전 용량을 제공하지 못할 수 있는 저주파 커플링 애플리케이션에 일반적으로 선택됩니다.그러나 잘못된 극성은 누설 전류, 왜곡, 발열 및 장기적인 신뢰성 문제를 증가시킬 수 있으므로 극성 방향이 중요합니다.

저주파에서 정전용량이 부족하면 오디오 시스템의 저음 응답이 약화되거나 천천히 변화하는 아날로그 신호가 왜곡될 수 있습니다.커플링 커패시터는 입력 임피던스와 필요한 차단 주파수를 기준으로 선택됩니다.실제 회로에서 커플링에 사용되는 전해 커패시터는 특히 신호 선형성이 중요한 오디오 경로에서 유전체 전체에 큰 AC 전압이 나타나는 경우 왜곡을 유발할 수도 있습니다.

벌크 디커플링 및 파워 레일 안정화

전해 커패시터는 디지털 시스템, 임베디드 컨트롤러, 산업용 전자 제품, 모터 드라이버 및 전력 변환 단계에서 벌크 디커플링 및 파워 레일 안정화에 많이 사용됩니다.주요 역할은 전원 공급 장치나 긴 PCB 트레이스가 즉각적으로 응답할 수 없는 갑작스러운 부하 변경 중에 에너지를 로컬로 저장하고 전류를 공급하는 것입니다.

프로세서, 통신 모듈, 릴레이, LED 또는 모터가 빠르게 전환되면 일시적인 전류 수요로 인해 전압 강하 및 일시적인 불안정성이 발생할 수 있습니다.전해 커패시터는 리플을 흡수하고 부하 전환을 원활하게 하며 배전 네트워크의 느린 부분을 안정화하는 로컬 에너지 저장소 역할을 하여 이러한 교란을 줄이는 데 도움이 됩니다.

그러나 ESR 및 ESL 동작으로 인해 더 높은 주파수에서 임피던스가 상승하기 때문에 전해 커패시터만으로는 광대역 잡음 억제에 일반적으로 충분하지 않습니다.이러한 이유로 전해 커패시터는 집적 회로 근처에 배치된 세라믹 커패시터와 결합되는 경우가 많습니다.전해 커패시터는 대량 에너지 저장을 지원하는 반면, 세라믹 커패시터는 고주파 스위칭 잡음과 빠른 과도 스파이크를 줄입니다.

전해 커패시터의 ESR은 회로 동작에도 영향을 미칩니다.극도로 낮은 ESR이 바람직해 보일 수 있지만 일부 전력 시스템에서는 적당한 ESR이 커패시터, PCB 인덕턴스 및 스위칭 조정기 간의 공진을 줄이는 데 도움이 됩니다.감쇠가 충분하지 않으면 하중 전환 중에 과도한 링잉이나 진동이 발생할 수 있습니다.결과적으로 커패시터 선택은 단순히 정전 용량만 최대화하는 것이 아니라 정전 용량, ESR, 리플 기능, 안정성 동작 및 과도 응답의 균형을 맞추는 경우가 많습니다.

정류기 평활화 및 리플 감소

전해 커패시터는 맥동 DC를 보다 안정적인 출력 전압으로 부드럽게 만들기 위해 선형 전원 공급 장치의 정류기 단계 후에 일반적으로 사용됩니다.각 AC 사이클 동안 커패시터는 정류된 파형의 피크 근처에서 충전한 다음 피크 사이의 부하로 방전하여 공급 레일의 리플 전압을 줄입니다.

커패시턴스 값이 클수록 방전 간격 동안 더 많은 저장된 전하를 사용할 수 있기 때문에 일반적으로 리플 진폭이 감소합니다.그러나 정전용량 선택은 부하 전류, 리플 주파수, 허용되는 리플 전압, 시동 동작, 물리적 크기 및 열 제한을 포함한 여러 요소에 따라 달라집니다.

리플 전류로 인한 내부 가열은 커패시터 수명에 직접적인 영향을 미치기 때문에 리플 전류 정격은 전원 공급 장치 애플리케이션에서 특히 중요합니다.과도한 리플 전류는 내부 온도를 높이고 전해질 저하를 가속화하며 시간이 지남에 따라 ESR을 높이고 작동 신뢰성을 단축시킵니다.고온 환경은 이러한 노화 메커니즘을 더욱 강화합니다.

정류기 회로의 대형 전해 커패시터는 초기에 방전된 커패시터가 일시적으로 낮은 저항 부하처럼 동작하기 때문에 전원을 켜는 동안 상당한 돌입 전류를 생성할 수도 있습니다.전류 제한이 없으면 이 시동 서지는 정류기, 변압기, 스위치, 퓨즈 및 브리지 다이오드에 스트레스를 줄 수 있습니다.설계자는 소프트 스타트 회로, NTC 서미스터, 제어된 스타트업 시퀀싱 또는 전류 제한 저항을 사용하여 이러한 효과를 줄이는 경우가 많습니다.

홀드업 에너지, 펄스 부하 및 모터 지원

전해 커패시터는 모터 시동 시스템, 릴레이 활성화, 카메라 플래시, LED 드라이버, RF 송신기 및 펄스 전력 애플리케이션과 같이 단기간 고전류 요구가 발생하는 회로에 자주 사용됩니다.이러한 상황에서 커패시터는 1차 공급 장치가 응답할 수 있는 것보다 더 빨리 저장된 에너지를 일시적으로 전달합니다.

모터 시스템에서 전해 커패시터는 짧은 시간 동안 전류 수요가 급격하게 증가하는 시동 또는 급가속 시 전압 강하를 줄이는 데 도움이 됩니다.통신 장비 및 내장형 시스템에서 홀드업 커패시터는 짧은 전력 중단, 배터리 전환 이벤트 또는 일시적 공급 불안정 중에 작동을 유지할 수 있습니다.

전해 커패시터는 상대적으로 높은 에너지 저장 능력으로 인해 이러한 응용 분야, 특히 물리적 크기와 비용이 중요한 응용 분야에 적합합니다.반복되는 펄스 부하는 리플 스트레스와 열 발생을 증가시키므로 높은 듀티 사이클 시스템에서는 ESR 가열, 커패시터 노화, 수명 정격 및 환기를 신중하게 고려해야 합니다.

RC 타이밍과 전해액이 열악한 정밀 부품인 이유

경제적으로 긴 지연이나 큰 시간 상수가 필요한 RC 타이밍 회로에는 전해 커패시터가 나타나는 경우가 있습니다.예로는 시동 지연 회로, 느린 재설정 타이밍, 소프트 스타트 동작, 간단한 발진기 또는 타이머 네트워크가 있습니다.

그러나 정전 용량 값, 누설 전류, ESR 및 유전체 동작은 온도, 노후화, 주파수, 인가 전압 및 제조 공차에 따라 크게 달라질 수 있기 때문에 전해 커패시터는 일반적으로 정밀 타이밍 애플리케이션에 적합하지 않습니다.누설 전류만으로도 장기 지연 회로의 충전 동작이 눈에 띄게 바뀔 수 있습니다.

온도 변화는 작동 조건에 따라 커패시턴스와 ESR이 이동하기 때문에 타이밍 일관성에 더욱 영향을 미칩니다.많은 회로에서는 안정적인 타이밍 정확도가 필요할 때 보상 방법, 더 넓은 타이밍 마진, 교정 루틴 또는 다양한 커패시터 유형이 추가됩니다.

정확한 발진기, 클록 생성, 측정 시스템 또는 정밀 아날로그 타이밍을 위해 안정적인 유전체 재료를 사용하는 필름 커패시터 또는 세라믹 커패시터는 일반적으로 전해 커패시터보다 더 예측 가능한 장기 동작을 제공합니다.

설계 관점: 정밀도 문제가 아닌 에너지 문제에 전해액 사용

전해 커패시터는 에너지 저장, 리플 처리, 과도 지원, 벌크 필터링 및 저주파 정전 용량 요구 사항을 중심으로 한 애플리케이션에서 가장 잘 작동합니다.크기 대비 정전 용량 비율이 높기 때문에 전력 전자 장치, 에너지 버퍼링, 시동 지원 및 대규모 전하 저장이 필요한 공급 안정화에 실용적입니다.

그러나 안정적인 정전 용량, 낮은 누설, 엄격한 허용 오차, 낮은 왜곡 또는 고주파수 작동과 관련된 정밀도가 중요한 작업에는 적합하지 않습니다.ESR 변동, 전해질 노화, 온도 민감도, 극성 제한 및 수명 저하 모두 장기적인 성능에 영향을 미칩니다.

따라서 현대 회로 설계에서 전해 커패시터는 독립형 솔루션이 아닌 광범위한 커패시터 전략의 일부로 취급되는 경우가 많습니다.세라믹, 필름, 폴리머 또는 기타 커패시터 유형과 결합되어 각 커패시터 기술이 가장 잘 지원하는 주파수 범위, 안정성 요구 사항 및 에너지 동작을 처리합니다.

전해 커패시터 제품군과 적합한 상황

커패시터는 여러 가지 겹치는 방식으로 분류될 수 있으며, 이러한 라벨은 별도의 부품이 아닌 동일한 구성 요소의 다양한 각도를 설명하는 경우가 많습니다.일상적인 설계 작업에서 선택은 일반적으로 회로 작업으로 시작될 때 더 원활하게 느껴지고 예상되는 전기 및 환경 스트레스 하에서 실제 동작이 잘 작동하는 기술로 범위가 좁혀집니다.

흔히 나란히 사용되는 일반적인 그룹화 렌즈:

• 기계적 구조: 고정, 가변, 트리머

• 유전체 계열: 유기 필름, 무기/세라믹, 전해질, 공기

• 애플리케이션 역할: 우회, 커플링, 필터링, 튜닝

• 재료 시스템: 세라믹, 폴리에스터, 폴리프로필렌, 전해, 기타

실용적인 작업 흐름은 커패시터가 무엇을 해결할 것으로 예상되는지 정의한 다음 후보 기술이 나중에 후회를 유발하는 경향이 있는 작동 조건에서 편안한 상태를 유지하는지 확인하는 것입니다.이러한 조건에는 일반적으로 주파수 콘텐츠, 리플 전류, 전압 스트레스, 온도 범위 및 레이아웃 기반 기생이 포함됩니다.이러한 요소를 분리된 사양이 아닌 단일 그림으로 처리하면 결과 선택은 일반적으로 추측이라기보다는 엔지니어링 의도처럼 느껴집니다.

전해질은 간단한 이유 때문에 필터링 및 저주파 바이패스/커플링에 가장 자주 사용됩니다. 레일에 에너지 저장이 필요할 때 무시하기 어려운 가격 및 크기 프로필과 함께 큰 정전 용량 값(μF~mF)을 제공합니다.많은 전력 레일에서 이들은 추상적인 이상적인 커패시터처럼 동작하기보다는 함께 작동하는 두 가지, 즉 에너지 저장소와 댐핑 기여자처럼 동작합니다.정전 용량은 더 느린 부하 단계에 도움이 되는 반면, ESR 및 ESL은 결국 리플 진폭, 과도 응답 및 루프 안정성을 형성합니다.

설계 경험은 또한 불편한 진실을 가르치는 경향이 있습니다. 더 많은 µF를 추가하는 것은 결정적인 조치처럼 보이기 때문에 순간적으로 감정적으로 만족스러울 수 있지만, 레일의 임피던스 대 주파수가 소음이나 불안정의 실제 원인일 때는 종종 실망스럽습니다.부하 가까이에 배치된 작은 세라믹과 쌍을 이루는 벌크 전해질은 전체 커패시턴스 수치가 종이에서 더 작게 보이더라도 멀리 떨어져 있는 단일 대형 전해질보다 더 차분한 임피던스 프로파일을 생성하는 경우가 많습니다.

알루미늄 전해 커패시터

알루미늄 전해질은 전력 변환 및 필터링에 사용되는 저주파 에너지 저장의 대부분을 차지합니다.이들의 매력은 간단합니다. 경제적인 대용량 정전 용량과 더불어 더 큰 캔 크기로 이동할 때 합리적인 리플 전류 처리 기능을 제공합니다.이러한 조합은 초고속 가장자리를 쫓기보다는 레일에 무게가 필요하고 잔물결이 부드러워져야 하는 장소에서 친숙한 광경이 됩니다.

알루미늄 전해질이 반복적으로 나타나는 일반적인 배치:

• 정류기 이후

• DC 버스 레일에서

• 저주파 리플을 줄이기 위한 스위칭 레귤레이터의 출력

부품은 빠르기 때문에 선택되는 것이 아니라 저주파 영역에서 관대하고 정전 용량 요구 사항이 상승하기 시작할 때 비용 효율적이기 때문에 선택되는 경향이 있습니다.

세라믹에 비해 알루미늄 전해질은 일반적으로 더 높은 ESR과 더 높은 ESL을 전달하며, 주파수가 상승하면 이러한 현실이 빠르게 나타납니다.임피던스는 어느 정도 향상되고 더 많은 주파수처럼 동작하지 않으면 자동으로 임피던스가 낮아집니다.이것이 고주파 바이패스가 일반적으로 세라믹에 적용되고 일부 정밀 RF 환경에서는 낮은 ESR/ESL이 빠른 가장자리에서 더 일관되게 유지되는 운모나 유리에 적용되는 이유입니다.

파워 레이아웃에서 일반적이고 매우 유용한 정신 모델은 다음과 같습니다.

• 알루미늄 전해액은 레일에서 더 느린 에너지 이동을 위한 벌크 앵커 역할을 합니다.

• 세라믹은 스위칭 노드와 민감한 IC 핀 근처에 국지적 고주파 전류 루프를 형성합니다.

실망스러운 현장 문제 중 상당수는 커패시턴스 값 누락이 아니라 배치 및 현재 복귀 경로를 추적하는 결과를 낳습니다.잡음 문제를 제거하기 어려운 경우 루프 면적 감소, 리드 단축, 저기생 패키지 사용, 접지 복귀 경로 개선 등의 레이아웃 개선을 통해 단순히 정전 용량을 늘리는 것보다 더 효과적으로 잡음을 줄일 수 있습니다.

알루미늄 전해액은 첫날이 아닌 시간이 지남에 따라 나타나는 경향이 있는 한계가 있습니다. 수명은 온도와 리플 전류에 의해 크게 좌우됩니다.내부 발열이 높아지면서 전해질 증발과 매개변수 드리프트가 가속화되고, 실험실에서는 깨끗해 보이던 레일이 현장에서는 점차 평정심을 잃을 수 있다.

이것이 바로 리플 전류 정격과 열 조건이 부차적인 고려 사항이 아닌 중요한 설계 요소로 취급되는 이유입니다.리플 등급에 추가 헤드룸이 있는 부품을 선택하고 뜨거운 부품에서 멀리 배치하면 특히 열이 쉽게 이동할 수 없는 밀폐된 제품 내부에서 매우 실질적인 방식으로 장기적인 안정성을 향상시킬 수 있습니다.

탄탈륨 전해 커패시터

탄탈륨 전해액은 탄탈륨을 양극으로, 탄탈륨 오산화물(Ta2O₅)을 유전체로 사용합니다.이는 표준 알루미늄 전해질보다 더 높은 정전 용량 밀도, 더 낮은 ESR, 개선된 주파수 동작 및 안정적인 매개변수를 제공하는 경우가 많습니다.이러한 특성은 보드 영역이 좁다고 느낄 때 그리고 시간과 온도에 따른 예측 가능한 정전 용량이 설계의 불확실성을 줄일 때 매력적입니다.

가장 큰 장점은 보다 일관된 동작으로 인해 파워 레일 설계를 더욱 예측 가능하게 만들고 폭넓은 공차 변화에 덜 의존하게 한다는 것입니다.

탄탈륨 부품은 SMD 형태로 널리 사용되며, 특히 휴대용 전자 제품과 의료, 항공우주, 국방과 같이 빌드 전반에 걸쳐 예측 가능한 동작을 중요시하는 부문에서 널리 사용됩니다.커패시터의 동작은 많은 습식 전해질보다 생산 전반에 걸쳐 덜 달라지는 경향이 있기 때문에 일관성이 있으면 임피던스 계획을 단순화할 수 있습니다.

배전 네트워크에서 이러한 예측 가능성은 놀라울 정도로 진정될 수 있습니다. 이는 디버깅이 지친 "내 벤치에서 작업" 나선형으로 바뀌는 특정 빌드에서만 한계 안정성 코너가 나타날 확률을 줄여줍니다.

SMD 탄탈륨의 일반적인 사용 상황:

• 보드 면적이 제한된 휴대용 전자 장치

• 신뢰성이 높은 제품 범주(예: 의료, 항공우주, 방위)

• 빌드 전반에 걸쳐 반복 가능한 임피던스 동작이 변형 위험을 줄이는 전력 레일

탄탈륨에는 조달 및 스트레스 분석에서 무시하기 어려운 장단점이 있습니다.비용은 일반적으로 더 높으며 공통 전압 정격은 50V 이하인 경우가 많으며 보수적인 설계에서는 정격 감소가 자주 적용됩니다.

서지 및 돌입 노출은 실수로 인해 비용이 많이 드는 경향이 있습니다.과도한 스트레스를 받으면 탄탈륨이 심하게 고장날 수 있으며 고장은 추상적인 코너 케이스가 아니며 핫 플러그 ​​이벤트, 벤치 공급 오버슈트 또는 저임피던스 소스가 저항이나 전류 제한이 부족한 경로를 통해 방전된 커패시터를 충전하는 시동 조건 중에 종종 나타납니다.이 일로 인해 팀이 화상을 입었을 때 일반적으로 다음과 같은 주의가 정당화됩니다.

잘 유지되는 완화 패턴은 탄탈륨 채택을 드롭인 교환이 아닌 시스템 수준 결정으로 처리하는 것입니다.이러한 사고방식은 충전 이벤트가 온화해지기를 바라는 대신 충전 이벤트를 관리하도록 설계를 추진합니다.

함께 사용되는 일반적인 완화 전략:

• 시작 램프 속도 제어

• 직렬 저항 또는 전용 소프트 스타트 회로로 돌입을 제한하세요.

• 작동 및 테스트 중 반복적인 서지 전류 노출을 피하십시오.

이러한 보호 기능이 시스템에 엔지니어링되면 탄탈륨은 작은 설치 공간에서도 강력한 성능을 제공할 수 있습니다.설계하기보다는 가정할 때 실패는 갑작스럽고 억제하기 어려울 수 있습니다. 이는 대부분의 팀이 결코 반복하지 않으려는 놀라운 일입니다.

현대 디자인이 전해질과 세라믹을 결합하는 이유

전해 유형 전반에 걸쳐 더욱 신뢰할 수 있는 접근 방식은 정전 용량을 따로 추적하는 대신 주파수 전반에 걸쳐 레일의 임피던스를 형성하는 커패시터를 선택하는 것입니다.알루미늄 전해질은 저주파 에너지와 리플을 효율적으로 처리하고, 세라믹은 고주파 전류 수요를 처리하며, 탄탈륨은 서지 조건이 적극적으로 관리되는 한 강력한 체적 효율성으로 중간 주파수 범위의 일부를 확장할 수 있습니다.

몇 가지 어려운 교훈을 얻은 후에 정착되는 계층적 접근 방식:

• 대용량 저주파 지원을 위한 알루미늄 전해액

• 고주파 전류 루프를 위해 부하 가까이 배치된 세라믹

• 돌입/서지 엔지니어링을 통해 예측 가능한 매개변수로 중간 주파수 동작을 지원하는 탄탈럼(해당하는 경우)

이러한 선택 접근 방식은 종종 더 조용한 파워 레일, 조건에 따른 더 예측 가능한 작동, 제조 변형 중 안정성 문제를 줄여줍니다.이러한 개선 사항은 후기 단계의 재설계와 불안정한 회로 동작을 줄이는 데도 도움이 됩니다.

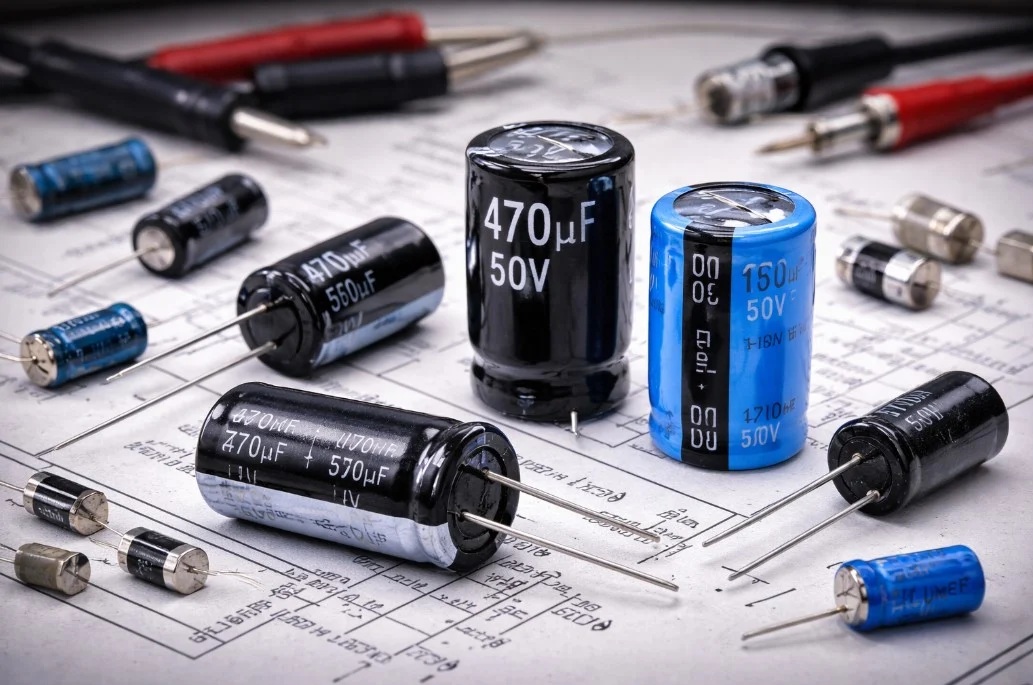

표시가 누락된 경우 전해 커패시터 극성을 식별하는 방법

전해 커패시터는 분극화된 부품이므로 이를 역전시키면 누설 전류가 위로 올라가고 가열이 촉진되며 유전체가 원하는 것보다 더 빨리 노화되는 경향이 있습니다.슬리브 줄무늬가 벗겨지고 PCB 실크스크린이 사라지고 리드 길이에 대한 힌트가 제공되지 않는 경우에도 누출이 두 방향에서 어떻게 동작하는지 관찰하면 극성을 유추할 수 있습니다.여기서의 목표는 커패시턴스를 읽는 것이 아닙니다.목표는 방향이 조용히 결과를 바꿀 수 있는 저항(Ω) 모드에서 미터를 사용할 때 작은 DC 자극 하에서 동일한 커패시터가 어떻게 동작하는지 비교하는 것입니다.

누설 전류가 방향에 따라 변하는 이유

옴 모드에서 미터가 실제로 수행하는 작업

저항 모드에서 미터는 작은 내부 DC 전압을 공급하고 결과 전류를 저항으로 해석합니다.전해액의 경우 순서는 일반적으로 다음과 같습니다. 먼저 충전하면서 전류를 끌어오고, 충전 속도가 느려짐에 따라 표시된 저항이 상승하고, 마지막으로 디스플레이가 커패시턴스보다는 누출이 지배적인 값으로 고정됩니다.

최종 정착 동작은 신호가 존재하는 곳입니다.극성을 보다 허용 가능한 방향으로 정렬하면 일반적으로 누출이 더 낮게 유지되고 미터는 더 높은 겉보기 저항 쪽으로 이동하는 경향이 있습니다.극성이 바뀌면 누출이 더 높게 나타나고 불안정해 보일 수 있으므로 미터는 더 낮은 겉보기 저항에 고정되는 경향이 있습니다(또는 느리게 올라가고 결코 높아지지 않음).두 방향이 깨끗하게 분리되면 어느 정도 안도감이 듭니다.알려지지 않은 것을 조치를 취할 수 있는 것으로 바꿔줍니다.

주의할 점

피할 수 있는 많은 혼란은 첫 번째 스윙을 응시하고 그것을 답인 것처럼 취급하는 데서 비롯됩니다.초기 움직임은 주로 미터 범위와 커패시터 값에 따라 달라질 수 있는 충전 역학을 반영합니다.보다 반복 가능한 비교는 일관된 대기 후 일시적인 동작에서 비롯됩니다.

각 패스 중에 추적할 초점 포인트:

• 과도기 동안의 상승(빠름 vs. 부진)

• 끝 부분의 안정성(꾸준함 대 방황)

• 양방향 동일 대기시간 후 정산된 값

이것이 벤치에서 "충분히" 유지되는 이유

이 접근 방식은 없애기 어려운 물리적 비대칭성에 의존합니다. 전해액의 산화물 층은 한 방향으로 형성되며 일반적으로 DC 스트레스 하에서 해당 방향을 더 잘 견딥니다.부품이 오래된 경우에도 미터의 DC 바이어스에서 지속 전류가 덜 발생하는 방향이 의도한 극성과 일치하는 경우가 많습니다.실험실 수준의 식별 표준을 충족하지는 못하지만, 아무도 좋아하지 않는 감정적인 방향으로 수리를 진행하고, 커패시터를 반대로 켜서 다운스트림 손상을 추적하는 것을 방지할 수 있습니다.

저항 모드에서 멀티미터 사용

눈에 띄는 충전 과도 현상을 보여주는 저항 범위를 선택합니다.아날로그 미터에서는 R×100 또는 R×1k인 경우가 많습니다.DMM에서는 전체 관찰 창에 대해 "OL"에 머무르지 않는 저항 범위를 선택합니다.

설치 및 안전 가드레일

다른 구성 요소가 미터에 표시되는 내용을 지배할 수 있기 때문에 회로 내 판독값은 오해를 불러일으킬 수 있으므로 일반적으로 관리할 수 있을 때 회로에서 커패시터를 제거하는 것이 더 깔끔한 경로입니다.첫 번째 측정뿐만 아니라 모든 측정 전에 커패시터를 방전시키십시오. 왜냐하면 남은 충전으로 인해 두 번째 비교가 틀렸음에도 불구하고 설득력 있게 느껴지기 때문입니다.대형 커패시터의 경우 저항 방전이 더 완만합니다.작은 값의 경우 안전하다고 확신할 때 제어된 단락이 허용될 수 있습니다.

작은 미터 범위에서 매우 큰 커패시터를 반복적으로 망치지 마십시오.초기 급증으로 인해 일부 장비에 스트레스가 가해질 수 있고 판독값이 일관되지 않게 되어 미묘한 차이를 비교할 때 좌절감을 느낄 수도 있습니다.

준비 체크리스트:

• 가능한 경우 회로에서 커패시터를 제거하십시오.

• 각 측정 주기 전에 방전하십시오.

• 커패시터 크기와 안전 상황에 적합한 방전 방법을 사용하십시오.

• 대형 커패시터에서 반복적으로 높은 돌입 "적중"을 제한합니다.

측정 순서: 두 방향, 동일한 타이밍, 동일한 인내심

테스트를 쌍 비교로 실행합니다.당신은 완벽한 숫자를 찾고 있는 것이 아닙니다.동일한 조건에서 어느 방향이 더 "편안해" 보이는지 확인하고 있습니다.

2단계 루틴:

• 검정색 리드를 한쪽 터미널에 연결하고 빨간색 리드를 다른 터미널에 연결합니다.

• 일시적인 현상을 통해 관찰하십시오.그런 다음 고정된 대기 시간(일반적으로 5~15초, 정전 용량 및 미터 응답에 맞게 조정됨) 후에 안정된 동작을 기록합니다.

• 두 번째 통과가 동일한 기준선에서 시작되도록 다시 방전합니다.

• 리드를 반대로 하고 동일한 대기 시간으로 반복합니다.

• 확정된 결과를 비교합니다.겉보기 저항이 더 높게 끝나는 방향은 일반적으로 해당 방향의 누출이 더 낮은 것과 일치합니다.

더 높은 저항과 방향성 동작 해석

미터마다 옴 모드에서 구성 요소를 다르게 바이어스하므로 내부 극성 가정에 해당하는 리드를 조용히 뒤집을 수 있습니다.이 절차에서 가정한 미터 동작에 따라 더 높은 최종 저항을 생성하는 방향은 커패시터의 양극 단자에 있는 검정색 리드에 해당합니다.

극성 확인 중 불확실성은 흔히 발생합니다.실수를 피하는 간단한 방법은 알려진 극성 커패시터와 테스트를 위해 계획된 정확한 미터 및 범위를 사용하여 극성을 한 번 확인하는 것입니다.이 작은 점검은 특히 아날로그 미터, 디지털 미터 또는 다른 DMM 모델 간에 전환할 때 반복되는 오류를 방지하는 데 도움이 됩니다.

하나의 최종 측정에 의존하는 대신 일관된 결과와 일치하는 지표를 확인하기 위해 반복적인 테스트를 자주 확인합니다.

주목해야 할 방향 단서:

• 더 나은 방향은 더 빠르게 상승하고 더 높게 안정되는 경향이 있습니다.

• 더 나쁜 방향은 더 낮게 유지되고, 더 시끄럽게 보이거나 덜 안정적으로 보이는 경향이 있습니다.

두 방향이 거의 동일해 보인다면 결론을 강요하려는 유혹에 저항하십시오.이 시점에서 커패시터는 극성이 없거나 심하게 저하되거나 선택한 범위와 일치하지 않거나 여전히 나머지 회로 연결의 영향을 받을 수 있습니다.

일반적인 실패 사례 및 오해의 소지가 있는 판독

이것은 비교 방법이며, 보고자 하는 차이가 외부 요인에 압도되면 비교가 실패합니다.

실패 모드 및 엣지 케이스:

• 회로 내 전류 경로: 병렬 저항, 반도체 접합 및 레일이 판독값을 지배할 수 있으며 심지어 명백한 결론을 뒤집을 수도 있습니다.

• 노후 또는 손상으로 인한 높은 누출: 양방향으로 판독할 때 대비가 줄어들어 낮을 수 있습니다.

• 매우 작은 커패시턴스: 과도 현상이 관찰하기에는 너무 빨라서 확정된 값이 모호해질 수 있습니다.

• 매우 큰 커패시턴스: 과도 현상이 길어지고 돌입 현상이 더 높아질 수 있습니다.타이밍 일관성은 예상보다 더 중요합니다.

• 무극성 전해액: AC 정격/무극성 유형은 방향 차이가 크지 않을 수 있습니다.

전원 투입 전 교차 점검

커패시터가 회로에서 수행하는 작업을 알고 있는 경우 해당 컨텍스트를 온전성 검사로 사용하십시오.많은 전원 공급 장치 필터 배치에서 양극 단자는 더 높은 DC 전위 노드를 향하는 경향이 있는 반면, 음극 측은 접지 또는 음극 레일로 돌아가는 경우가 많습니다.누설 방향 비교와 회로의 DC 토폴로지가 동일한 방향을 가리키면 일반적으로 결정에 대한 긴장감이 훨씬 덜해집니다.

동의하지 않는 경우 조바심 때문에 추진하기보다는 속도를 늦추고 다른 데이터 포인트를 수집하세요.추가적인 확인 방법으로는 회로도 읽기(사용 가능한 경우), 보드 구리를 알려진 레일까지 추적 또는 전류 제한 기능이 있는 제어된 저전압 벤치 공급 장치를 사용하여 전체 작동 스트레스를 주지 않고 동작을 관찰하는 것 등이 있습니다.

전원 공급 전 검증 옵션:

• 회로도 확인

• 보드 트레이스/토폴로지 검사

• 전류 제한 기능을 갖춘 저전압 벤치 공급 테스트

더욱 신뢰할 수 있는 작업 흐름은 두 가지, 즉 방향성 누출 비교와 최소한 한 번의 독립적인 확인을 결합합니다.개별적으로 수행된 측정은 미터 설계, 잔류 전하, 범위 선택 또는 숨겨진 회로 경로에 의해 속일 수 있습니다.짧은 루틴인 방전은 일관된 타이밍으로 양방향을 측정한 다음 회로 토폴로지에 대해 검증하고 약간의 시간을 추가하지만 간단한 수리를 더 길고 비용이 많이 드는 후속 결함 체인으로 바꾸는 일종의 역설치 오류를 방지하는 경향이 있습니다.

결론

전해 커패시터는 다른 많은 커패시터 유형이 경제적으로 해결할 수 없는 실질적인 대용량 정전 용량 및 필터링 문제를 해결하기 때문에 전원 공급 장치, 아날로그 시스템, 오디오 회로 및 에너지 저장 응용 분야에서 여전히 필수적입니다.실제 성능은 커패시턴스 값뿐만 아니라 ESR, 리플 전류 처리, 열 조건, 전압 경감 및 장기적인 화학적 안정성에 따라 달라집니다.알루미늄 전해액은 고용량 및 전력 필터링 역할을 계속해서 주도하는 반면, 탄탈륨 커패시터는 서지 조건을 세심하게 제어할 때 컴팩트한 크기와 안정적인 전기적 동작을 제공합니다.최신 설계에서는 점점 더 넓은 주파수 범위에서 임피던스 동작의 균형을 맞추고 전반적인 전력 레일 안정성을 향상시키기 위해 전해액과 세라믹 커패시터를 결합하고 있습니다.이러한 장단점을 이해하면 이상적인 실험실 조건뿐만 아니라 실제 작동 조건에서도 안정적이고 효율적이며 신뢰할 수 있는 회로를 만드는 데 도움이 됩니다.

자주 묻는 질문 [FAQ]

1. 왜 전해 콘덴서는 단순한 정전 용량 손실이 아닌 열 스트레스로 인해 고장이 나는 경우가 많습니까?

ESR을 통해 흐르는 리플 전류는 커패시터 내부에 내부 열을 발생시킵니다.온도가 상승하면 전해질 증발과 화학적 노화가 가속화되어 ESR이 더욱 증가하고 더 많은 발열이 발생합니다.이러한 혼합 주기는 전원 공급 장치, 특히 공기 흐름이 좋지 않은 따뜻한 인클로저 내부의 실제 수명을 제한하는 메커니즘이 되는 경우가 많습니다.

2. ESR이 전력 회로의 유용한 특성이자 설계 한계로 간주되는 이유는 무엇입니까?

ESR은 전력 손실과 열을 발생시키지만 일부 조정기 제어 루프를 안정화하는 감쇠 기능도 제공할 수 있습니다.매우 낮은 ESR은 리플을 줄일 수 있지만 조정기 보상이 특정 ESR 범위를 예상하는 경우 발진이 발생할 수 있습니다.이 때문에 ESR은 어떤 비용을 치르더라도 최소화하기 위한 단순한 결함이 아닌 제어된 설계 매개변수로 취급되는 경우가 많습니다.

3. 전해 커패시터가 일반적으로 파워 레일의 세라믹 커패시터와 쌍을 이루는 이유는 무엇입니까?

전해액은 대용량 에너지 저장과 느린 부하 변화를 잘 처리하는 반면, 세라믹은 고주파 스위칭 소음과 날카로운 전류 스파이크에 훨씬 빠르게 반응합니다.두 가지를 함께 사용하면 더 넓은 저임피던스 주파수 응답이 생성되어 하나의 커패시터 유형에만 의존하는 것보다 과도 안정성이 향상되고 레일 노이즈가 더 효과적으로 감소됩니다.

4. 리플 전류는 전해 커패시터 수명에 직접적인 영향을 미치나요?

리플 전류는 ESR 손실을 통해 내부 가열을 생성합니다.내부 온도가 상승하면 전해질 저하가 가속화되어 정전 용량 드리프트가 발생하고 시간이 지남에 따라 ESR이 상승합니다.정격 전압이 안전해 보이더라도 열 조건이 제대로 제어되지 않으면 과도한 리플 전류로 인해 서비스 수명이 크게 단축될 수 있습니다.

5. 탄탈륨 커패시터가 알루미늄 전해질보다 더 엄격한 서지 및 돌입 관리를 요구하는 이유는 무엇입니까?

탄탈륨 커패시터는 서지 전류 및 시동 스트레스에 더 민감합니다.갑작스러운 충전 이벤트, 핫 플러깅 또는 공급 오버슈트는 국지적인 절연 파괴를 유발하여 치명적인 오류를 초래할 수 있습니다.설계자는 소프트 스타트 회로, 직렬 저항, 제어된 램프 속도 및 보수적인 전압 경감을 사용하여 이러한 위험을 줄이는 경우가 많습니다.

6. 장기간 보관하면 전해 콘덴서가 다르게 작동하는 이유는 무엇입니까?

전해 커패시터 내부의 산화물 유전층은 장기간 전압 없이 보관할 경우 천천히 성능이 저하될 수 있습니다.전원이 갑자기 다시 공급되면 유전체의 부분적인 개질이 필요하기 때문에 초기에는 누설 전류가 증가할 수 있습니다.전류 제한을 통해 제어된 전압 램프업은 스타트업 스트레스를 줄이는 동시에 보다 안정적인 작동을 복원하는 데 도움이 되는 경우가 많습니다.

7. 커패시터 배치는 실제 PCB 레이아웃에서 과도 억제에 어떤 영향을 줍니까?

커패시턴스 값이 크더라도 커패시터가 부하에서 물리적으로 멀리 떨어져 있으면 성능이 저하될 수 있습니다.긴 트레이스는 저항과 인덕턴스를 증가시켜 빠른 부하 변화 동안 과도 응답을 약화시킵니다.스위칭 노드나 민감한 IC에 커패시터를 가까이 배치하면 루프 영역이 줄어들고 실제 디커플링 효과가 향상됩니다.

8. 전해 커패시터가 정밀 타이밍 애플리케이션에 적합하지 않은 이유는 무엇입니까?

전해액은 넓은 공차 범위, 눈에 띄는 누설 전류, 온도 드리프트 및 시간이 지남에 따라 RC 타이밍 값을 변경할 수 있는 노화 효과를 갖습니다.대략적인 지연 및 저비용 타이밍 기능에 적합하게 작동하지만 일반적으로 필름 커패시터, 정밀 세라믹 또는 디지털 타이밍 솔루션보다 안정성이 떨어집니다.

9. 장기간 전해 콘덴서의 신뢰성을 위해 전압 디레이팅이 중요한 이유는 무엇입니까?

최대 정격 전압보다 훨씬 낮은 수준에서 작동하면 유전체 내부의 전계 응력이 줄어듭니다.응력이 낮으면 일반적으로 누설 전류가 감소하고 화학적 마모 메커니즘이 느려지며 내부 가열이 감소하고 장기적인 안정성이 향상됩니다.많은 실제 설계에서는 신뢰성 마진을 향상시키기 위해 의도적으로 정격 전압의 약 50%~80%에서 전해액을 작동합니다.

10. 전해 커패시터를 이상적인 커패시터가 아닌 관리되는 전기화학 부품으로 취급해야 하는 이유는 무엇입니까?

실제 동작은 온도, 리플 전류, ESR, 전해질 상태, 극성, 노화 이력 및 작동 스트레스에 따라 크게 달라집니다.시간이 지남에 따라 정전 용량, 누설 전류 및 임피던스는 초기 값에서 크게 벗어날 수 있습니다.따라서 성공적인 장기 설계에서는 커패시터가 영원히 고정된 이상적인 부품처럼 동작할 것이라고 가정하기보다는 열 관리, 정격 감소, 리플 전류 마진 및 노화 동작을 고려합니다.
