세라믹 커패시터 MLCC 구조, 전기적 동작 및 신뢰성

세라믹 커패시터는 다양한 유형의 회로에서 필터링, 에너지 저장, 신호 안정성, 디커플링 및 잡음 억제를 지원하기 때문에 현대 전자 제품에서 가장 널리 사용되는 구성 요소 중 하나입니다.그러나 이들의 동작은 인쇄된 커패시턴스 값보다 훨씬 더 많은 것에 의존합니다.유전체 유형, 패키지 구조, DC 바이어스, 주파수, 온도, ESR, ESL, PCB 레이아웃 및 기계적 응력은 모두 실제 작동 조건에서 커패시터의 성능에 영향을 미칩니다.이 기사에서는 세라믹 커패시터 구성, 정전 용량 동작, MLCC 아키텍처, 선택 매개변수, 전기적 특성 및 신뢰성 문제에 대해 설명하고 이러한 요소가 실제 회로 성능, 안정성 및 장기 신뢰성에 어떻게 영향을 미치는지 보여줍니다.

카탈로그

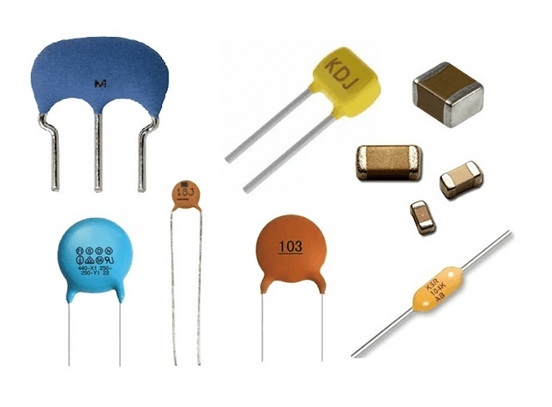

세라믹 커패시터에 대한 오리엔테이션

모놀리식 커패시터라고도 불리는 세라믹 커패시터는 세라믹 유전체를 사용하여 전하를 저장하고 에너지가 회로를 통해 이동하는 방식을 형성하는 데 도움을 줍니다.현대 전자 제품에서 이러한 인기는 작은 크기, 예측 가능한 공급 가용성, 비용 효율성, 안정적인 전기 동작(올바른 유전체를 선택한 경우) 및 다양한 값과 케이스 크기에 걸쳐 쉽게 소싱할 수 있는 제조 규모의 현실적인 혼합에서 비롯되는 경향이 있습니다.일상적인 설계 작업에서는 단일 "일반 부품"처럼 작동하는 경우가 거의 없습니다.주파수, 바이어스, 온도, 진동 및 신뢰성 요구 사항이 쌓이기 시작하면 다르게 나타나는 일련의 절충점처럼 동작합니다.

세라믹 커패시터를 이해하는 실용적인 방법은 토론을 유전체 시스템과 물리적 구성이라는 두 가지 관점으로 나누는 것입니다.이러한 분리는 처음에는 다소 형식적으로 느껴질 수 있지만 검증 중에 실제로 놀라움이 어떻게 나타나는지 반영합니다. 일부는 화학 중심(유전체 동작)이고 다른 일부는 형상 중심(레이아웃 및 기생)입니다.

세라믹 유전체 시스템으로 그룹화

세라믹 유전체는 주파수 응답, 온도 드리프트, 손실, 실제 작동 중 실제 정전용량이 표시된 값과 얼마나 근접하게 일치하는지 등의 특성을 기준으로 성능 등급별로 그룹화됩니다.

저손실, 고안정성 유전체(종종 고주파 정밀도를 위해 선택됨)

이러한 유전체는 온도 대비 안정적인 정전 용량, 낮은 소산 인자, 주파수가 상승함에 따라 더 쉽게 예측할 수 있는 임피던스 동작을 중심으로 설계되었습니다.회로가 작은 매개변수 이동에 민감한 경우 이러한 부품은 튜닝 중에 이동 변수의 수를 줄여주기 때문에 안도감을 느낄 수 있습니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• RF 매칭 네트워크

• 타이밍 네트워크

• 필터 섹션

RF 브링업 및 필터 검증에서 설계에 "그 변화가 어디서 왔는가?"가 표시되면 엔지니어는 이러한 유전체에 접근하는 경우가 많습니다.행동.모든 불확실성을 제거하는 것은 아니지만 남은 불확실성을 커패시터 자체보다는 레이아웃, 커플링 또는 활성 장치에 더 많이 기인하도록 만드는 경향이 있습니다.

고용량, 범용 유전체(종종 대량 디커플링을 위해 선택됨)

이러한 유전체는 단위 부피당 더 많은 정전 용량을 제공하고 일반적으로 마이크로패럿당 비용을 낮추는 데 선호됩니다. 따라서 전원 핀 근처와 로컬 에너지 저장이 필요한 레일을 따라 흔히 볼 수 있습니다.단점은 커패시턴스가 온도, DC 바이어스 및 노후화에 따라 움직일 수 있으며 손실이 종종 높은 안정성 제품군보다 높다는 것입니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• IC 전원 핀 바이패스

• 파워 레일의 대량 에너지 저장

하드웨어 가동 중에 회로도 검토에서는 괜찮아 보이지만 보드가 실행되면 처짐, 소음 또는 일시적인 언더슈트가 나타나는 레일을 보는 것은 매우 흔한 일입니다.자주 발생하는 원인은 작동 DC 바이어스에서 유효 정전 용량이 공칭 표시보다 눈에 띄게 낮다는 것입니다.정전 용량은 고정된 숫자가 아닌 작동 조건에 따라 변경되는 값으로 처리되는 경우가 많으므로 실제 측정값이 예상 값과 다를 때 문제를 줄이는 데 도움이 됩니다.

물리적 구조 및 폼 팩터를 기준으로 그룹화

구조는 실장 스타일에 영향을 주지만 기생 인덕턴스, 열 경로, 기계적 견고성, 부품이 정상적으로 허용하는 전류/주파수 체계 등 초기에 과소평가하기 쉬운 방식으로도 나타납니다.이는 "합리적으로 보이는" 레이아웃이 여전히 BOM이 제안하는 것과 완전히 다르게 느껴지는 임피던스 프로필을 생성할 수 있는 부분입니다.

디스크 커패시터

디스크 커패시터는 일반적으로 범용 회로, 레거시 장비 및 선택된 고전압 애플리케이션에 사용되는 스루홀 부품입니다.간격과 단열 거리가 설치 공간 밀도보다 설계를 더 중요하게 만드는 경우 형상이 도움이 될 수 있습니다.수리, 유지 관리 및 개조 작업에서 디스크는 별다른 드라마 없이 수동 조립 및 재작업을 허용하고 리드 간격을 최신 패키지용으로 설계되지 않은 오래된 보드에 적용할 수 있기 때문에 종종 선택됩니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• 범용 스루홀 회로

• 기존 장비 수리

• 간격이 제약이 되는 특정 고전압 레이아웃

관형 커패시터

관형 커패시터는 전압, 절연 또는 기계적 제한으로 인해 플랫 커패시터 설계가 부적합할 때 사용됩니다.폼 팩터는 전기장 분포를 관리하는 데 도움이 될 수 있으며, 이는 장기 유전 응력 및 절연 마진이 신뢰성 이야기의 일부일 때 학술적인 것 이상의 의미를 갖습니다.고전압 시스템에서 장기간 사용하면 안정적인 작동을 위한 패키지 설계 이점의 중요성을 알 수 있습니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• 전문 산업 조립품

• 절연 중심 패키징 요구 사항이 있는 고전압 역할

직사각형(박스형) 세라믹 커패시터

직사각형(박스형) 부품은 더 견고한 본체, 더 명확한 취급 특성 또는 특정 장착 제약 조건이 작은 형식보다 조립 공정에 더 잘 맞는 경우에 사용됩니다.검사를 단순화하고 취급 손상을 줄일 수 있습니다. 특히 잡기 쉽고 방향을 정하고 시각적으로 확인하기 쉬운 부품에 대해 생산 라인이 최적화된 경우 더욱 그렇습니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• 더욱 견고하고 다루기 쉬운 본체의 이점을 활용하는 빌드

• 더 큰 외형을 선호하는 장착 또는 검사 제약 조건이 있는 어셈블리

MLCC(칩 다층 세라믹 커패시터)

칩 MLCC는 자동화된 조립에 적합하고, 작은 설치 공간에서 조밀한 정전 용량을 제공하고, 광범위한 값과 정격 전압을 제공하기 때문에 현대 전자 제품을 지배하고 있습니다.다층 구조는 이러한 밀도를 가능하게 하는 동시에 PCB 유연성에 대한 민감도 및 유효 임피던스에 대한 장착 위치 효과와 같은 실제 제약 조건을 가져옵니다.회로 테스트에서는 부품 배치가 커패시턴스 값만큼 성능에 영향을 미칠 수 있음을 종종 보여줍니다.부하 가까이 배치된 작은 커패시터는 루프 인덕턴스가 낮기 때문에 더 멀리 배치된 큰 커패시터보다 더 나은 성능을 발휘할 수 있습니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• 고밀도 디지털 디커플링

• 범용 SMD 바이패싱

• 배치와 기생 요소가 결과를 좌우하는 혼합 신호 보드

피드스루 커패시터

피드스루 커패시터는 커패시터 본체를 통해 도체를 라우팅하여 소음을 감쇠합니다. 이는 단순히 인클로저 내부에 더 많은 표준 바이패스 커패시터를 뿌리는 것에 비해 고주파 필터링 및 EMI 억제를 향상시키는 경향이 있습니다.이는 잡음이 경계를 넘을 가능성이 가장 높은 곳에 적용되는 경우가 많으며, 필터링 작업이 보드 전체에 분산되는 것이 아니라 인터페이스에 고정되어 있기 때문에 EMI 디버깅이 더욱 결정적으로 느껴질 수 있습니다.

일반적인 사용 사례(빠른 검색을 위해 함께 보관):

• 인클로저 경계

• 커넥터 인터페이스

• 전원 진입점

EMI 문제 해결은 특히 케이블 방출이나 경계 결합이 간섭을 일으키는 경우 회로의 더 깊은 곳에 표준 커패시터를 추가하는 대신 피드스루 부품을 잡음 출구 지점에 배치할 때 더 나은 결과를 보이는 경우가 많습니다.

세라믹 커패시터가 널리 채택되는 이유

세라믹 커패시터는 정밀 아날로그, RF, 디지털 디커플링 및 EMI 제어 전반에 걸쳐 사용됩니다. 사용 가능한 변형이 광범위한 전기적 동작 및 기계적 패키징에 걸쳐 있기 때문입니다.보다 신뢰할 수 있는 선택 습관은 공칭 정전 용량 표시를 전체 내용으로 처리하는 대신 실제로 성능, 주파수 함량, 적용된 DC 바이어스, 온도 범위, 기계적 스트레스 및 신뢰성 기대치를 좌우하는 작동 조건을 기반으로 선택하는 것입니다.이러한 프레이밍은 종종 디자인 결정을 덜 모호하게 만듭니다. "어떤 값을 선택해야 합니까?"에 대해 토론하는 대신 "애플리케이션의 실제 스트레스가 적용된 후에 어떤 동작이 허용 가능한가?"라고 질문하여 더 나은 결과를 얻을 수 있는 팀이 많습니다.

커패시턴스 및 커패시터 동작

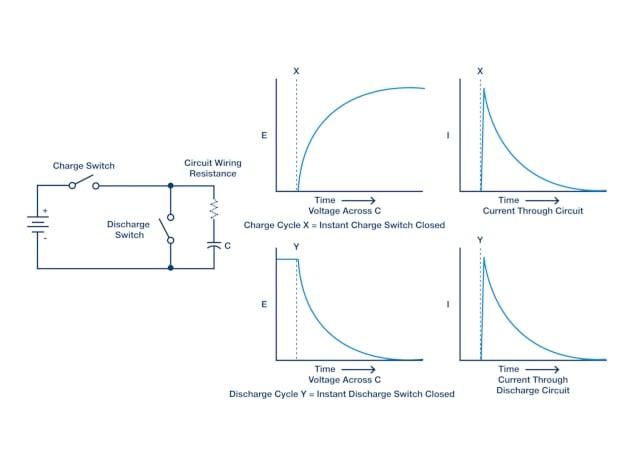

커패시터가 에너지를 저장하고 방출하는 방법

커패시터가 물리적으로 무엇인지(그리고 그것이 의미하는 바)

커패시터는 유전체로 알려진 절연층으로 분리된 두 개의 전도성 표면으로 구성됩니다.

전압이 가해지면 전자가 한 도체에 모여들면서 다른 도체에서 멀어지므로 양쪽에 동일하고 반대 전하가 생성됩니다.

유전체는 일반적으로 전도 전류를 전달하지 않지만 전하 분리를 유지하는 전기장을 지원합니다.

일반적으로 "저장된 전하"가 "저장된 현장 에너지"보다 덜 도움이 되는 이유

일상적인 회로 작업에서 더 유용한 렌즈는 커패시터가 단순히 "전하를 유지"하는 것이 아니라 전기장에 에너지를 유지한다는 것입니다.

저장된 에너지는 빠르게 방출될 수 있으므로 빠른 로컬 전류 공급이 필요한 회로에 커패시터가 유용합니다.

펄스 전달;공급 안정화;신호 커플링.

실제 문제 해결에 나타나는 것

실험실에서 놀라울 정도로 실망스러울 수 있는 패턴은 안정된 상태에서는 안정적으로 보이지만 갑작스러운 부하 단계에서는 비틀거리는 회로입니다.

적절하게 선택한 커패시터를 부하 가까이에 배치하면 업스트림 공급 경로(조정기 제어 루프, 배선 저항 및 분배 인덕턴스)가 반응할 수 있는 것보다 더 빠르게 전류를 소싱하거나 싱크할 수 있기 때문에 과도 현상이 완화되는 경우가 많습니다.

주파수 의존적 행동 엔지니어는 결국

커패시터는 급격한 전압 변화에 반대하므로 일반적으로 전원 레일의 리플을 완화하고 전도성 노이즈를 줄이는 데 사용됩니다.

더 높은 주파수와 더 높은 리플 전류에서는 비이상적인 동작이 매우 명백하게 느껴지기 시작합니다. 즉, 부품의 손실과 리드/구조 인덕턴스가 구입했다고 생각한 것보다 훨씬 클 수 있습니다.

등가 직렬 저항(ESR);등가 직렬 인덕턴스(ESL).

작업 제품에서 선택 결정이 이루어지는 경향이 있는 방법

많은 설계에서 공칭 정전 용량 값은 이야기의 일부일 뿐이며 때로는 가장 후반 단계의 재작업을 유발하는 부분이 아닙니다.

부품은 ESR, ESL 및 온도 동작이 회로의 리플 전류, 주파수 범위 및 작동 환경과 일치하는지 여부에 따라 선택됩니다.

정전 용량 방정식 및 정전 용량을 늘리는 실제 방법

기본 정의(유용하지만 토론이 끝나는 경우는 거의 없음)

커패시턴스는 적용된 전압에 대한 저장된 전하의 비율입니다.

C = Q / V

단위는 패럿(F)이다.

평행판 모델과 이것이 가르치는 내용

이상적인 평행판 커패시터의 경우 정전용량은 주로 기하학적 구조와 유전체 재료에 의해 결정됩니다.

C = ε0 εr (S / d)

ε0 ⁻ 8.854 × 10⁻¹2 F/m은 자유 공간의 유전율입니다.εr은 유전체의 비유전율입니다.S는 유효 플레이트 중첩 영역입니다.d는 플레이트 분리입니다.

고용량 부품이 그렇게 보이는 이유

이러한 관계는 왜 많은 "고용량" 구성 요소가 매우 큰 유효 영역과 매우 작은 유효 분리를 생성하도록 설계되었는지 설명합니다.

압연 포일;다층 세라믹 스택.

경험이 풍부한 팀도 놀랄 수 있는 현장 현실

배송된 하드웨어에서 반복되는 교훈은 데이터시트의 커패시턴스가 조립된 제품에서 더 나은 동작을 보장하지 않는다는 것입니다.

유효 정전용량은 DC 바이어스, 온도 및 주파수 하에서 특히 특정 세라믹 유전체 등급의 경우 마진을 탈선시킬 만큼 떨어질 수 있습니다.

커패시턴스 증가에 대한 실용적이고 통제된 접근 방식

• 더 높은 εr 유전체를 선택한 다음 실제 조건에서 검증합니다.

εr이 높은 재료는 커패시턴스를 상당히 높일 수 있지만 일부 유전체는 DC 바이어스, 온도 드리프트 및 노화로 인해 현저한 손실을 나타냅니다.

까다로운 환경에서는 작동 범위 전체에서 예측 가능한 유전체를 사용하는 대신 약간 더 낮은 공칭 정전 용량을 수용하는 것이 더 편안하고 덜 위험하다고 느낄 수 있습니다.

• 패키지 크기뿐만 아니라 내부 구조를 통해 유효 플레이트 면적 S를 늘립니다.

다층 구조는 동일한 설치 공간 내에 여러 층을 쌓아 "면적"을 늘리며, 단순히 물리적으로 더 큰 단일 구조 부품으로 이동하는 것보다 더 많은 사용 가능한 정전 용량을 제공하는 경우가 많습니다.

보드 공간이 부족한 경우 여러 커패시터를 병렬로 사용하면 유효 정전 용량을 높이고 ESR을 줄일 수 있으며, 이는 즉시 측정할 수 있는 방식으로 리플 처리 및 과도 응답을 향상시키는 경향이 있습니다.

병렬로 연결된 여러 커패시터;낮은 ESR;개선된 과도 응답;향상된 잔물결 처리.

• 신뢰성 헤드룸을 눈에 띄게 유지하면서 플레이트 간격 d를 줄입니다.

d를 줄이면 커패시턴스가 증가하지만 항복 전압 마진이 좁아지고 특히 오염, 습도 또는 지속적인 고온 스트레스 하에서 누출 위험이 높아질 수 있습니다.

수명이 긴 제품에서는 보수적인 간격 선택 또는 편안한 전압 정격 마진을 갖춘 부품을 선택하는 것이 조립 후 근본 원인을 찾기 어려운 것으로 악명 높은 느린 성능 저하 및 간헐적인 고장을 방지하는 데 도움이 되는 경우가 많습니다.

보다 안정적인 결과를 만들어내는 경향이 있는 디자인 관점

커패시턴스 최대화는 단일 매개변수 푸시만큼 잘 작동하는 경우가 거의 없습니다.결과는 일반적으로 정전 용량이 ESR/ESL, 전압 정격, 바이어스 동작, 수명 및 물리적 배치와 상호 작용하는 방식에 따라 달라집니다.

결합 전략은 실제 시스템에서 더 조용하게 작동하는 경우가 많습니다. 저주파 에너지를 위한 하나의 큰 벌크 커패시터와 민감한 부하에 가까이 배치된 더 작고 낮은 인덕턴스 커패시터는 하나의 대형 구성 요소에 의존하는 것보다 더 나은 안정성을 제공할 수 있습니다.

저주파 에너지용 벌크 커패시터;임계 부하 근처의 더 작은 저인덕턴스 커패시터;배치 기반 안정성이 향상되었습니다.

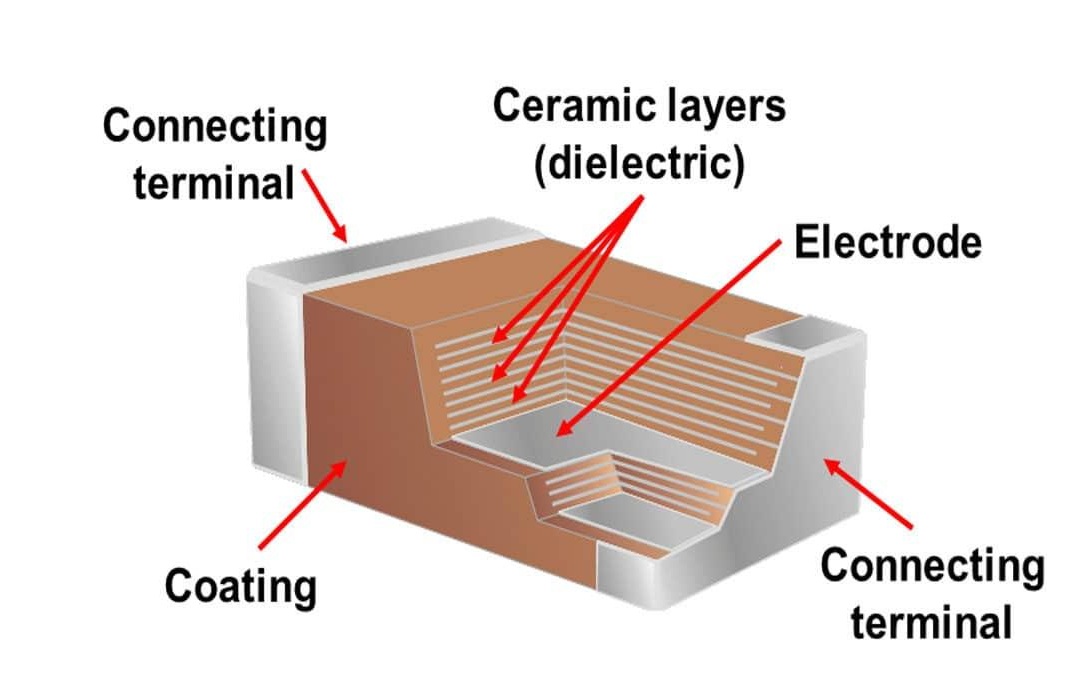

MLCC 세라믹 커패시터 아키텍처

MLCC(다층 세라믹 커패시터)는 모놀리식 적층 구조를 사용하여 매우 작은 패키지 내에 높은 정전 용량을 제공합니다.내부 몸체는 매우 얇은 세라믹 유전체 시트와 그 사이에 금속 전극층이 교대로 배치되어 반복적으로 적층되어 만들어집니다.전극 패턴은 다른 모든 전극층이 칩의 한쪽 끝으로 라우팅되고 나머지 레이어는 반대쪽 끝으로 라우팅되도록 배열됩니다.쌓은 후 어셈블리는 콤팩트한 "녹색" 블록으로 압축되어 정렬, 레이어 균일성 및 청결도가 나중에 부품의 작동 방식을 조용히 형성합니다.그런 다음 스택은 고온에서 동시에 소성되며, 그 동안 세라믹이 치밀화되고 전극 네트워크가 단일 견고한 구조로 고정됩니다.

점화가 완료되면 매립된 전극 세트를 외부 세계에 연결하기 위해 종단이 양쪽 끝에 형성되어 고속 디커플링에서 종종 높이 평가되는 짧은 내부 전류 경로와 낮은 기생 인덕턴스를 생성합니다.

계층형 스택: 설치 공간이 아닌 면적을 기준으로 정전 용량을 구축하는 방법

각 유전체-전극 쌍은 평행판 커패시터처럼 동작하며 더 많은 활성층이 추가될수록 총 정전용량이 증가합니다.

이 접근 방식은 부품의 길이와 너비를 확장하는 대신 레이어링을 통해 유효 플레이트 면적을 늘리기 때문에 MLCC는 보드 공간이 좁다고 느껴지는 곳에 편안하게 맞습니다.

실제로 더 많은 층과 더 얇은 유전체를 추구하는 것은 균형을 맞추는 연습처럼 느껴질 수 있습니다. 즉, 전기적 목표는 명확하지만 기하학적 구조가 더욱 공격적으로 변할수록 결함과 변형에 대한 허용 오차가 좁아지는 경향이 있습니다.

많은 팀은 결국 "최소 케이스의 최대 정전용량"을 검증 데이터, 실패 이력 및 나중에 실험실에서 디버깅할 내용을 통해 구체화된 목표로 간주합니다.

유전체 두께와 전계 스트레스: 얇아짐에 따른 조용한 비용

유전체 두께를 줄이면 커패시턴스가 증가하지만 동일한 인가 전압에서 전계 강도도 증가합니다.

필드 스트레스가 높을수록 노후화 동작 속도가 빨라지고 과도 현상 중 헤드룸이 줄어들 수 있습니다. 특히 레일에 가끔 오버슈트나 링잉이 나타날 경우 더욱 그렇습니다.

어셈블리 테스트 및 검증 중에 전압 스파이크가 있는 노드에 대해 작동 전압이 낮아지거나 덜 공격적인 패키지 크기가 선택되는 경우가 많습니다. 그 이유는 소량의 보드 공간을 절약하는 것보다 드물게 발생하는 오류를 방지하는 것이 더 중요하기 때문입니다.

전극 연속성과 가장자리 형상: 미묘한 레이아웃 선택이 나중에 나타나는 곳

내부 전극은 의도된 위치에서 연속적으로 유지되어야 하며, 교번 연결 방식은 활성 영역의 손실을 방지하기 위해 레이어별로 일관되게 유지되어야 합니다.

전극 중첩은 유효 커패시턴스 영역을 결정하는 반면, 전극 가장자리와 유전체 마진은 국지적 전계 집중에 영향을 줍니다.

작은 기하학적 차이로 인해 응력 분포가 바뀔 수 있으며 이는 고전압, 고습 또는 장기 바이어스 테스트에서 종종 눈에 띄게 나타납니다.

이는 인증 작업에서 흔히 발생하는 좌절감을 설명하는 데 도움이 됩니다. 동일한 공칭 커패시턴스와 전압 정격을 가진 두 개의 MLCC는 동일한 스트레스 프로필을 받을 때 여전히 눈에 띄게 분리될 수 있습니다.

동시 소성 및 모놀리식 무결성: 소결이 최종 결과를 결정하는 방법

소결은 레이어를 결합하는 것 이상의 역할을 합니다.세라믹의 입자 구조, 밀도 및 잔류 다공성을 설정합니다.또한 재료가 얼마나 잘 결합되고 인터페이스가 수천 개의 층에 걸쳐 얼마나 일관되게 형성되는지를 포함하여 유전체-전극 인터페이스의 품질을 정의합니다.이러한 미세 구조 결과는 소성이 완료되면 종종 "구워진" 느낌을 주는 방식으로 절연 저항, 유전 손실 및 기계적 강도에 영향을 미칩니다.

MLCC 전기적 거동은 소성 과정에서 크게 형성되는데, 그 이유는 이후 테스트에서는 용광로 조건에 따라 생성된 결과만 분류할 수 있기 때문입니다.

전극 접촉 품질, ​​확산 동작 및 계면 청결도는 ESR, 누출 및 장기 안정성에 영향을 미칩니다.생산 문제가 반복되면 근본 원인은 명백한 치수 누락이 아닌 미묘한 인터페이스 변동에 있는 경우가 많습니다. 이는 부품이 올바르게 보이지만 다르게 동작하기 때문에 화가 날 수 있습니다.이러한 현실은 특히 현장 반환이 정치적, 재정적으로 고통스러울 때 신뢰성이 높은 빌드에 대해 더 엄격한 프로세스 제어와 더 엄격한 수신 검사를 유도합니다.

외부 종단: 전기 연결 및 기계적 응력 처리

외부 종단은 내부 전극 세트를 PCB에 연결하고 매립 스택에서 솔더 조인트까지 전기 경로를 완성합니다.종단 재료와 도금은 납땜성과 내식성을 지원하는 동시에 일부 기계적 규정 준수도 제공하도록 선택되었습니다.세라믹 본체는 단단하고 PCB는 구부러질 수 있기 때문에 종단 영역은 열 주기 및 보드 굽힘 중에 기계적 변형이 불균형적으로 발생하게 됩니다.

많은 팀에서 종단 선택은 사소한 패키징 세부 사항이 아니라 안정성 대화의 일부가 됩니다.

실제 조립품의 종료 시스템 및 굴곡 동작

최신 종단 스택에는 세라믹 본체로의 응력 전달을 줄이도록 설계된 보다 유연한 레이어가 포함될 수 있습니다.

이는 밀도가 높은 레이아웃, 긴 보드, 패널 제거 또는 커넥터 삽입과 같이 굽힘을 유발하는 제조 단계에서 특히 중요합니다.

현장 데이터와 분해 경험은 기계적으로 시작된 손상을 일반적인 고장 원인으로 지적하는 경우가 많으므로 나중에 고려하지 않고 유전체 클래스와 함께 종단 스타일을 평가합니다.

유전체 구성: 성능 동작을 사용 사례에 일치시키기

MLCC 유전체는 다양한 성능 프로필을 강조하기 위해 제조되었으며, 작동 조건이 현실화되면 거래 공간이 거의 미묘하지 않습니다.일부 공식은 커패시턴스 밀도를 최대화하는 데 중점을 두는 반면 다른 공식은 온도, DC 바이어스 및 시간 전반에 걸친 안정성을 강조합니다.선택은 시스템의 실제 요구 사항에서 시작될 때 가장 잘 작동하는 경향이 있습니다. 디커플링은 볼륨당 전하 저장을 선호할 수 있는 반면 타이밍과 필터링은 예측 가능성과 낮은 드리프트를 선호할 수 있습니다.

정전용량 밀도와 안정성

고용량 유전체는 DC 바이어스 및 온도에 더 강한 의존성을 보이는 경우가 많습니다. 이는 명판 값을 회로가 수신하는 값으로 가정하는 설계를 놀라게 할 수 있습니다.보다 안정적인 유전체는 일반적으로 볼륨당 더 낮은 정전 용량을 제공하지만 해당 동작은 작동 모서리를 가로질러 경계하기가 더 쉬운 경향이 있습니다.

실용적인 방법은 회로에 엄격한 정전 용량 정확도가 필요한지 아니면 실제 바이어스 및 온도에서 충분히 효과적인 정전 용량이 필요한지 결정한 다음 해당 기대에 맞는 유전체 제품군을 선택하는 것입니다.

일반적인 행동 차이 엔지니어는 일반적으로 별도로 추적합니다.

• DC 바이어스 의존성(DC 전압인가 시 정전용량 강하)
• 온도 계수(작동 범위에 따른 정전용량 변화)
• 노후화율(시간에 따른 정전용량 드리프트)
• 손실 특성(소산 인자 및 주파수 동작)

핵심 관점: 관리되는 트레이드오프 세트로서의 MLCC 구조

MLCC는 종종 "더 많은 레이어가 더 많은 정전 용량을 생성"한다고 요약되지만 일상적인 설계 작업은 경쟁 제약 조건을 관리하는 데 중점을 두는 경향이 있습니다.층 수, 유전체 두께, 전극 형상, 소성 결과 및 종단 설계가 상호 작용하여 회로 내에서 전달되는 결과를 결정합니다.현장에서 궁극적으로 중요한 것은 공칭 커패시턴스뿐만 아니라 바이어스 하의 커패시턴스, 주파수에 따른 손실, 기계적 스트레스에 대한 내성 및 시간에 따른 안정성입니다.MLCC를 단일 데이터시트 항목이 아닌 엔지니어링 구조로 취급하면 일반적으로 검증 주기가 더 원활해지고 출시 후 불쾌한 발견이 줄어듭니다.

세라믹 커패시터 선택 매개변수

정전 용량 단위, 실제 가치 척도 및 빠른 변환

정전 용량은 일반적으로 pF, nF 및 µF로 기록됩니다. 그 이유는 1F가 대부분의 PCB 수준 설계가 단일 노드에 배치하는 것(1F = 1,000,000μF)보다 훨씬 높기 때문입니다.일상적인 회로도 검토 및 BOM 검사에서 단위 인식은 설계가 깨끗하고 예측 가능하다고 느껴지는지 아니면 피할 수 있는 위험이 조용히 축적되는지를 결정하는 경향이 있습니다. 특히 부품 번호가 접미사만 다른 경우에는 더욱 그렇습니다.

잘못된 판독은 값이 "올바르게 보이지만" 장치가 3~6배 차이가 있을 때 자주 발생하며, 이로 인해 인쇄된 값이 한 눈에 합리적으로 보이더라도 보드가 이상하게 동작할 수 있습니다.빠른 전환 습관을 들이는 팀은 일반적으로 "미스터리" 노이즈를 디버깅하는 데 더 적은 시간을 소비하고 구매 반품을 분류하는 데 더 적은 시간을 소비합니다.

일반적인 관계:

• 1μF = 1000nF = 1,000,000pF
• 1nF = 1000pF

초기 배치 중 일반적인 설계 접근 방식은 다음을 연결하는 것입니다.

• pF: 신호 경로 및 RF 트리밍 범위
• nF: 고주파 바이패스 및 로컬 HF 억제 범위
• µF: 로컬 에너지 저장 및 저주파 부하 지원 범위

즉, "전형적인 가치" 패턴에 지나치게 익숙해지기 쉽습니다.값을 확인하는 더 신뢰할 수 있는 방법은 종이에 표준으로 느껴지는 것을 신뢰하는 것보다 회로가 실제로 여기하는 주파수 대역에 걸쳐 커패시터(및 장착 인덕턴스)가 어떤 임피던스를 나타내는지 확인하는 것입니다.

정전 용량 범위, 패키지 제한 가용성 및 신뢰성 긴장

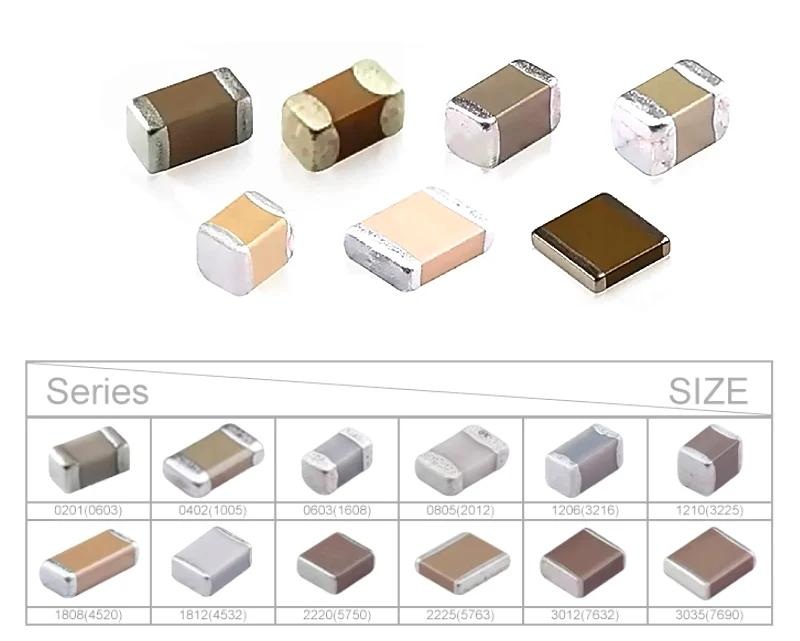

카탈로그에서 세라믹 커패시터는 약 0.5pF에서 최대 약 100μF까지 포괄하지만 실제로 구매 가능하고 생산에서 안정적인 값은 패키지 크기, 유전체 시스템 및 정격 전압에 따라 결정됩니다.두 부품이 동일한 공칭 정전 용량을 공유하는 경우에도 형상 및 유전체 공식이 DC 바이어스 손실, ESR/ESL 및 기계적 손상에 대한 민감성에 영향을 미치기 때문에 패키지 간 이동으로 인해 회로에서 동작하는 방식이 변경될 수 있습니다.

특히 첫 번째 고밀도 레이아웃에서 사람들을 자주 놀라게 하는 것은 DC 바이어스 및 온도가 존재하면 "공칭 정전 용량"이 "회로 내 정전 용량"과 유사하지 않게 되는 속도입니다.낮은 스트레스의 벤치에서 차분해 보이는 보드는 커패시터가 작동 전압 근처에 있거나, 이웃으로부터 따뜻해지거나, 패널 분리 또는 인클로저 조립 중에 구부러짐을 경험한 후에 한계 동작으로 표류할 수 있습니다.

전체 이야기를 직접 전달하지 않고 거래 공간을 보여주는 예:

• 0402: 때때로 특정 시리즈에서 약 10μF/10V를 사용할 수 있습니다.
• 0805: 때때로 특정 전압 등급에서 약 47μF를 사용할 수 있습니다.

소형 패키지의 높은 정전용량은 DC 바이어스 하에서 더 큰 정전용량 강하, 많은 클래스 II 유전체의 온도 민감도 증가, 플렉스 균열 위험 증가 등의 문제를 일으킬 수 있습니다.결과적으로 "값에 적합"하면 값이 훨씬 더 작은 것처럼 회로가 계속 작동할 수 있습니다.

보다 안정적인 선택 흐름은 노드가 전기적으로 어떻게 동작해야 하는지부터 시작한 다음 실제 조건에서 해당 동작을 유지할 수 있는 부분으로 작업하는 것입니다.

• 목표 임피던스 대 주파수
• 부하점에서의 허용 리플
• 과도 전류 형태 및 기간
• 예상되는 DC 바이어스 및 온도 범위
• 기계적 환경(보드 플렉스, 조립 처리)

보드 공간이 제한되어 있는 경우 패키지 크기 제한에 가까운 매우 높은 가치의 부품 하나를 사용하는 대신 정전 용량이 여러 개의 중간 가치 MLCC에 분할되는 경우가 많습니다.이 방법은 전류 공유를 개선하고 부품 균열의 영향을 낮추며 임피던스 제어를 더 쉽게 만듭니다.

정격 전압, 정격 감소 습관 및 크기/커패시턴스에 따른 결과

세라믹 커패시터 전압 정격은 구성에 따라 약 2.5V에서 최대 kV 범위(약 3kV)까지 실행되는 경우가 많습니다.전압 성능이 높다는 것은 일반적으로 유전체가 더 두껍고 내부 공간이 더 크다는 것을 의미하며, 이는 주어진 설치 공간에서 달성할 수 있는 최대 정전 용량을 제한하거나 크기를 늘리는 경향이 있습니다.

일반적으로 사용되는 작동 지침은 작동 전압을 정격 전압의 약 70% 미만으로 유지하는 것입니다.이 접근 방식은 장기적인 신뢰성을 향상시키고, 많은 클래스 II 커패시터에서 DC 바이어스 커패시턴스 손실을 줄이며, 기본 정상 상태 계산에 나타나지 않을 수 있는 과도 현상 및 링잉에 대해 더 나은 보호 기능을 제공합니다.

실제 전력 레일에서는 짧은 오버슈트가 "명목 전용" 사고 방식을 위반할 만큼 커질 수 있습니다.따라서 정격 선택은 일반적으로 인쇄된 공급 전압보다 최악의 피크(스타트업, 핫 플러그, 로드 덤프 등가 또는 제어 루프 오버슈트 포함)에 더 가깝습니다.

숙련된 검토자들이 논쟁하게 될 미묘한 거래도 있습니다. 최소 정격보다 높은 전압 정격을 선택하면 유전체가 스트레스를 덜 받기 때문에 실제 작동 전압에서 유효 정전용량을 향상시킬 수 있는 경우가 있습니다.동시에 이러한 선택으로 인해 디자인이 더 큰 패키지나 더 비싼 시리즈로 확장될 수 있습니다.가장 만족스러운 결과는 선반에서 가장 높은 등급을 쫓는 것이 아니라 합리적인 크기와 구매 안정성으로 바이어스 하에서 필요한 유효 정전 용량을 제공하는 경향이 있습니다.

유전체 옵션, 온도 동작 및 "유효 정전 용량" 확인

세라믹 커패시터는 일반적으로 클래스 I(높은 안정성)과 클래스 II(더 많은 변형이 있는 높은 체적 효율)로 그룹화됩니다.C0G/NP0과 같은 클래스 I 유전체는 일반적으로 뛰어난 온도 안정성, 낮은 손실 및 매우 작은 전압 의존성을 나타내며, 이는 튜닝 중에 예측 가능성이 타협할 수 없는 정밀 필터, 타이밍 네트워크 및 RF 작업과 잘 맞습니다.

X7R, X5R 및 Y5V와 같은 클래스 II 유전체는 볼륨당 훨씬 더 높은 정전 용량을 제공하며 디커플링 및 벌크 바이패스에 널리 사용됩니다.온도, 인가된 DC 전압 및 노후화에 따라 정전용량이 변할 수 있다는 것이 트레이드입니다.이 동작을 무시하면 회로는 승인된 것과 다른 BOM을 가진 것처럼 작동하게 될 수 있습니다.

일반적인 클래스 I 및 클래스 II 예:

• 클래스 I: C0G/NP0
• 클래스 II: X7R, X5R, Y5V

널리 사용되는 클래스 II 옵션 중에서 X7R은 X5R보다 더 넓은 온도 범위에서 정전용량을 유지하는 경향이 있기 때문에 전력 디커플링에 자주 선택되는 반면, Y5V는 온도 및 바이어스에서 급격한 정전용량 손실로 알려져 있으며 변화가 허용되는 역할을 위해 유지되는 경우가 많습니다."공칭 커패시턴스"를 레이블로 처리하고 실제 DC 바이어스 및 온도에서 "유효 커패시턴스"를 검증함으로써 후반 단계에서 발생하는 많은 놀라움을 피할 수 있습니다.검증 단계를 건너뛰면 "10μF" 부품이 회로 내에서 단지 몇 μF처럼 동작하는 것을 발견하는 것이 일반적이며 이는 더 높은 리플, 빠른 부하에서 더 많은 드루프 또는 더 좁은 제어 루프 편의성으로 나타날 수 있습니다.

실제로 프로토타입부터 생산까지 일관되게 작동하는 BOM은 의도적인 혼합을 통해 구축되는 경우가 많습니다. 예측 가능한 동작이 조정 및 재작업을 줄이는 클래스 I 부품과 밀도와 비용으로 레이아웃을 마무리하는 데 도움이 되는 클래스 II 부품은 검증을 총력전으로 전환하지 않고도 바이어스 및 온도 효과를 흡수할 수 있는 충분한 마진을 허용합니다.

세라믹 커패시터의 기술적 동작 프로필

회로 모델(실제 빌드의 비이상적 동작)

세라믹 커패시터는 실제 PCB 환경에 들어가면 "커패시턴스만" 나타나지 않습니다.작업 모델은 일반적으로 등가 직렬 인덕턴스(ESL) 및 등가 직렬 저항(ESR)과 병렬로 배치된 유한 절연 저항(IR)을 갖춘 이상적인 커패시터를 결합합니다.실제로 이러한 기생 물질은 부품이 레일을 조용하게 하는지 아니면 결국 소음 문제에 참여하게 하는지를 결정합니다.예상보다 긴 비아 쌍, 확장된 트레이스 또는 넓어진 전류 루프가 ESL을 효과적으로 높이고 임피던스 최소값을 설계에서 진정시키려는 주파수에서 멀어지게 하기 때문에 신중하게 선택한 커패시터가 목표를 놓치는 것을 보는 것은 실망스러울 수 있습니다.보다 안정적인 설계 습관은 커패시터를 장치 물리학과 장착 형상에 의해 동작이 함께 설정되는 주파수 모양 구성 요소로 취급하는 것입니다.

ESL, ESR, IR의 실제적 의미

ESL은 부품이 용량성 동작에서 벗어나 유도성으로 보이기 시작하는 상위 주파수 경계를 형성합니다.

ESR은 손실 및 감쇠를 형성합니다.네트워크에 따라 공진을 완화하거나 극도로 낮은 경우 종이에서는 "깨끗한" 느낌을 주지만 임피던스 플롯에서는 뾰족한 날카로운 피크를 허용할 수 있습니다.

IR은 시간이 지남에 따라 전하 유지 및 바이어스 안정성을 형성합니다.세라믹은 여기서 좋은 성능을 보이는 경우가 많지만, 높은 임피던스와 장기간 유지되는 상황에서는 유한한 누출 경로가 여전히 나타납니다.

ESL / ESR / IR 요약(그룹화):

• ESL: 고주파수 전환 및 유도적 인계
• ESR: 감쇠, 리플 손실 및 공명 피크 선명도
• IR: 홀드 동작 및 바이어스 안정성에 영향을 미치는 누설 경로

임피던스와 공명(주파수가 사용 중 성능을 결정하는 방식)

세라믹 커패시터의 임피던스는 주파수에 따라 크게 이동합니다.더 낮은 주파수에서 임피던스는 용량성 리액턴스에 의해 지배되며 주파수가 상승함에 따라 감소합니다.곡선은 용량성 리액턴스와 유도성 리액턴스가 동일해지고 서로 상쇄되는 자체 공진 주파수(SRF)에 도달하여 잡음 감소를 목표로 하는 주파수 범위 근처에서 가장 낮은 임피던스 지점을 생성합니다.SRF 이후에는 동일한 구성 요소가 점점 더 유도적으로 동작하고 임피던스가 다시 상승합니다. 이는 "디커플러"가 추적되는 바로 그 주파수에서 네트워크를 통해 잡음을 공급하기 시작할 수 있기 때문에 디버깅 중에 직관에 반하는 것처럼 느껴질 수 있습니다.보다 신뢰할 수 있는 선택 방식은 단일 공칭 정전 용량 수치에 베팅하는 대신 측정되거나 예상되는 잡음 스펙트럼에서 시작한 다음 커패시터 값, 케이스 크기 및 SRF 동작을 해당 스펙트럼에 맞추는 배치를 선택하는 것입니다.

디자인 수준의 공명 사용

광대역 디커플링은 일반적으로 여러 값과 패키지에 커패시턴스를 분산하여 SRF가 쌓이지 않고 분산되는 이점을 얻습니다.배치 및 장착 형상은 효과적인 SRF 동작을 직접적으로 이동시키므로 BOM이 동일하게 유지되는 경우에도 의도한 전원/접지 루프에 대한 물리적 근접성이 결과를 변경합니다.일부 네트워크에서는 의도적으로 손실을 추가(약간 더 높은 ESR 부품 또는 작은 직렬 저항을 통해)하면 단순히 더 많은 커패시턴스를 쌓는 것보다 임피던스 곡선을 더 차분하고 쉽게 사용할 수 있습니다.

공명 전술(그룹화):

• 다양한 값과 케이스 크기로 SRF를 엇갈리게 배치
• 긴밀한 배치와 짧은 루프를 통해 장착 인덕턴스 감소
• 피킹이나 반공진이 나타날 때 의도적인 댐핑을 추가합니다.

ESR 대 주파수(안정화 또는 불안정화될 수 있는 손실 메커니즘)

ESR은 고정된 숫자가 아닙니다.주파수, 유전체 공식, 전극 형상 및 온도에 따라 이동합니다.스위칭 공급 장치에서 ESR은 리플에 영향을 미치고 후기 단계 검증 중에 나타나는 경향이 있는 방식으로 루프 안정성과 상호 작용합니다. 이때 하나의 커패시터를 변경하면 출력 임피던스 모양이 예기치 않게 변경될 수 있습니다.많은 팀은 "사용 가능한 가장 낮은 ESR"이 역효과를 낳을 수 있다는 사실을 때로는 어렵게 배웁니다. 극도로 낮은 ESR은 여러 커패시터가 평면 인덕턴스를 통해 결합될 때 반공진 피크를 생성하는 동시에 임피던스 최소값을 심화시킬 수 있습니다.반면, ESR이 너무 많으면 리플과 발열이 발생합니다.실질적인 목표는 네트워크가 보다 차분하게 작동하게 만드는 일부 손실을 수용하는 것을 의미하더라도 작동 조건 전반에 걸쳐 예측 가능한 상태로 유지되는 임피던스 프로필입니다.

스위칭 레귤레이터 고려 사항

리플 동작은 스위칭 주파수 및 해당 고조파의 ESR에 따라 달라지므로 동일한 커패시터가 DC 측정에서는 괜찮아 보이지만 리플 전류에서는 성능이 저하될 수 있습니다.출력 네트워크의 임피던스 형태가 루프 응답에 영향을 주기 때문에 안정성 마진이 바뀔 수 있습니다. 특히 조정기 설계가 암묵적으로 특정 ESR 환경을 예상하는 경우에는 더욱 그렇습니다.열 동작은 소산(I²R)을 따르며, 소형 패키지는 리플 전류 하에서 눈에 띄게 뜨거워질 수 있습니다. 이는 전기 수치가 적당해 보일 때 불러오는 동안 놀라운 느낌을 줄 수 있습니다.

조정기 방향 효과(그룹화):

• 리플: 스위치 톤 및 고조파에서 ESR 기여
• 안정성: 제어 루프와의 임피던스 형태 상호 작용
• 열: 리플 전류 하에서 I²R 가열 및 신뢰성 영향

정밀도 수준(공차는 전체 이야기가 아닌 시작점입니다)

세라믹 커패시터는 일반적으로 저항기와 같은 정밀도로 작동하지 않습니다.일반적인 공차 등급에는 ±5%, ±10%, ±20%가 포함되며 값, 케이스 크기 및 유전체 시스템에 따라 현실적으로 사용 가능한 등급이 달라집니다.인쇄된 허용 오차가 안심할 수 있는 것처럼 보이더라도 회로 내 "유효 정전 용량"은 온도, DC 바이어스, 노화(특정 유전체의 경우) 및 이를 특성화하는 데 사용되는 측정 주파수에 따라 추가로 형성됩니다.커패시턴스 값이 동작에 직접적인 영향을 미치는 회로의 경우 명판 허용 오차를 정렬 창으로 처리한 다음 회로가 경험하게 될 실제 DC 전압, 온도 및 주파수 조건에서 유효 커패시턴스를 확인하는 것이 감정적으로 더 안심되고 기술적으로 더 안전한 경우가 많습니다.

허용 오차가 관찰 가능한 시스템 동작을 구동하는 경우

작은 커패시턴스 변화는 RC 지연 및 발진기에서 매우 눈에 띄는 타이밍 드리프트로 해석될 수 있으며, 이는 팀이 가장 먼저 고통을 느끼는 경향이 있습니다.아날로그 필터에서 코너 주파수 이동은 저하된 대역폭, 위상 응답 또는 더 이상 기대와 일치하지 않는 잡음 형성으로 나타날 수 있습니다.감지 및 전하 기반 측정에서 커패시턴스 변화는 오프셋이나 노이즈와 유사할 수 있으므로 센서 자체가 양호하더라도 교정이 불안정하게 느껴질 수 있습니다.

공차에 민감한 응용프로그램(그룹화):

• RC 타이밍 및 발진기: 작은 변화로 인한 주파수/지연 오류
• 아날로그 필터링: 코너 드리프트 및 신호 형성 편차
• 전하 기반 감지: 겉보기 잡음/오프셋 및 교정 드리프트

온도 및 DC 바이어스 효과(커패시턴스 감소의 일반적인 원인)

정전 용량 안정성은 유전체 등급과 밀접하게 연관되어 있습니다.X5R 및 X7R과 같은 고유전율 세라믹은 소량으로 높은 정전 용량을 제공하지만 유효 정전 용량은 종종 DC 바이어스에 속하며 때로는 처음 전원을 켤 때 팀의 허를 찌르는 양만큼 떨어집니다.이는 친숙한 불편함입니다. "10μF" 커패시터는 작동 전압에서 훨씬 더 작게 동작하여 조정기 역학을 변경하고 바이어스 종속성을 모델링하지 않은 경우 예측된 시뮬레이션보다 리플을 더 높게 만들 수 있습니다.온도 변화는 커패시턴스를 더욱 변조하며 온도와 바이어스의 결합 동작이 회로가 실제로 경험하는 것을 지배할 수 있습니다.노화가 잘 되는 선택 작업 흐름은 의도한 DC 전압, 온도 범위 및 주파수 대역에서 정전 용량을 평가한 다음 나머지 헤드룸이 설계의 편안함 수준과 일치하는지 결정하는 것입니다.

X5R/X7R에 대한 실용 지침

작동 전압에서 명판 커패시턴스에 의존하면 종종 낙관적인 결과를 얻을 수 있으므로 공급업체 DC 바이어스 곡선 또는 직접 측정은 일반적으로 보다 차분한 엔지니어링 경로를 제공합니다.전압 정격을 높이면 DC 바이어스 손실을 줄일 수 있지만 구매 및 레이아웃에 따라 크기 및 비용이 달라질 수 있습니다.커패시턴스 안정성이 설계 선호 사항인 경우, 달성 가능한 볼륨당 커패시턴스가 낮음에도 불구하고 C0G/NP0와 같은 유전율이 낮은 유전체가 자주 선택됩니다.

X5R/X7R 선택 동작(그룹화):

• 작동 전압에서 바이어스 곡선 또는 측정을 사용하십시오.
• 바이어스 손실을 줄이기 위해 더 높은 정격 전압을 고려합니다(크기/비용 상쇄).
• 안정성이 커패시턴스 밀도보다 중요한 경우 C0G/NP0을 사용합니다.

누설 전류 및 절연 저항(강한 일반 성능, 현실적으로는 유한함)

세라믹 커패시터는 종종 단기 에너지 저장, 바이어스 홀드 및 고임피던스 노드를 지원하는 낮은 누설 전류와 높은 절연 저항을 나타냅니다.그럼에도 불구하고 누출은 0이 아니며, 충전 예산이 감정적으로 부족하고 전력 분석 중에 모든 마이크로암페어가 개인적으로 느껴지는 초저전력 제품, 정밀 적분기 및 긴 유지 시간 회로에서 눈에 띄게 나타납니다.또한 누설은 커패시턴스 및 작동 조건에 따라 확장되는 경향이 있으므로 커패시턴스를 높이면 누설 허용량이 조용히 확장될 수 있습니다.접지 접근 방식은 누설 및 IR을 작동 전압 및 온도에서 검증하기 위한 매개변수로 처리하는 것입니다. 특히 회로 동작이 순간 필터링보다는 전하 유지에 의존하는 경우에 그렇습니다.

누출이 시스템 수준의 제약이 되는 경우

배터리 구동 대기 모드에서는 마이크로암페어 규모의 누출이 절전 예산을 지배하고 주의 깊은 전력 게이팅을 약화시킬 수 있습니다.샘플 앤 홀드 경로 및 적분기에서 누출은 알고리즘 오류를 모방할 수 있는 드루프 또는 오프셋으로 나타납니다.고임피던스 센서 입력에서 누출은 측정을 통해 실제 소스를 격리할 때까지 외부 노이즈로 인해 비난을 받을 정도로 판독값을 왜곡할 수 있습니다.

누출로 인한 문제 영역(그룹화):

• 대기 배터리 시스템: 마이크로암페어 손실로 인한 절전 전류 인플레이션
• 샘플 앤 홀드/적분기: 드루프 및 오프셋 동작
• 고임피던스 센서 입력: 잡음으로 인한 왜곡 판독

신뢰성 위험과 이를 점검하는 실제적인 방법

기계적 스트레스로 인한 고장

세라믹 커패시터는 기계적으로 단단하므로 PCB가 구부러질 때 그 강성이 조용히 작용할 수 있습니다.실제 빌드에서는 패널 분리, 엔클로저 장착, 커넥터 삽입, 테스트 고정 장치 로딩, 심지어 나사를 조이는 동안 "조금만 더 조이는" 순간까지 오류로 인해 문제가 발생할 때까지 사람들이 항상 생각하지 않는 곳에 플렉스가 나타납니다.보드가 휘어지면 인장 응력이 커패시터 본체로 전달될 수 있으며 그 결과 처음에는 눈에 보이지 않는 일련의 미세 균열이 발생하는 경우가 많지만 점차 전기적 동작 저하로 나타납니다.

이러한 균열은 유효 커패시턴스를 천천히 감소시키고, 누출을 증가시키거나, 디버그 중에 미친 듯이 불일치하게 느껴지는 간헐적인 증상을 유발할 수 있습니다.반복되는 열 사이클링에서 균열은 시간이 지남에 따라 커질 수 있으며 가장 심각한 시나리오에서는 내부 단락으로 진행될 수도 있습니다.

더 큰 패키지는 더 많은 보드 영역에 걸쳐 있고 굴곡 영역을 가로질러 브리지하기 때문에 더 취약한 경향이 있지만 크기만으로는 전체 실패 사례를 설명하는 경우가 거의 없습니다.배치와 방향은 일반적으로 동일한 커패시터 값이 편안하게 유지되는지 아니면 첫 번째 약한 링크가 되는지를 결정합니다.현장 반품 및 연구실 조사에서 보드 스트레스가 확산되기보다는 집중되는 친숙한 고부하 지역에 고장이 집중되는 경우가 많습니다.

오류 클러스터링은 다음 근처에서 자주 관찰됩니다.

• 장착 구멍
• 보드 가장자리
• 대형 커넥터
• 패널 분리 탭

일상적인 신뢰성 향상은 일반적으로 나중에 공장 현장에서 "주의"해야 할 사항이 아니라 제어 가능한 설계 입력으로 기계적 응력에 접근하는 것에서 비롯됩니다.실질적인 목적은 보드 변형이 세라믹 본체에 도달하는 것을 방지하고 납땜 및 재작업 중에 크랙 스타터가 발생하는 것을 방지하는 것입니다.

일반적인 실패 메커니즘 및 나타나는 방식

• PCB 굽힘 및 국부적인 변형

PCB 굽힘은 미묘하면서도 여전히 손상을 일으킬 수 있습니다.적당한 편향이라도 커패시터 종단, 특히 응력 구배가 최고조에 달하는 솔더 필렛 근처에서 높은 국지적 변형을 생성할 수 있습니다.미세균열은 종종 그곳에서 시작되며, 하류 효과는 심각한 고장이 되기 전에 전기적 "특이점"으로 나타나는 경향이 있습니다.

일반적인 결과는 다음과 같습니다.

- 커패시턴스 손실 또는 드리프트(종종 필터링 및 타이밍 회로에서 가장 쉽게 알 수 있음)

- 리플 전류 하에서 더 높은 소산 및 추가적인 자체 발열

- 진동, 충격 또는 온도 변화가 있을 때만 나타나는 간헐적인 단락

• 납땜으로 인한 응력 및 열충격

과열, 불균일한 가열 또는 납땜 중 과도한 기계적 힘은 열충격 손상 및 잔류 응력을 남길 수 있습니다.수동 재작업은 일반적으로 한쪽에서 열이 가해지고 다른 쪽은 차갑게 유지되어 균열을 유발하는 온도 불일치가 발생하기 때문에 잠재적인 고장의 빈번한 원인입니다.이를 특히 실망스럽게 만드는 것은 부품이 들어오는 검사와 기본 벤치 테스트를 통과한 다음 나중에 제품에 실제 진동, 온도 순환 또는 긴 작동 시간이 확인되면 실패할 수 있다는 것입니다.

생산을 방해하는 이사회 수준의 완화 조치

• 취급 및 조립 부담 감소

팀이 일정에 압박을 받으면 소형 조립 플렉스를 '정상'으로 받아들이기 쉽지만, MLCC의 수명이 조용히 단축되는 경우가 많습니다.부품으로의 직접적인 힘 전달을 줄이는 방법은 간헐적인 복귀를 줄이고 재현 불가능한 실패로 인한 시간 손실을 줄이는 경향이 있습니다.

권장 조치:

- 취급, 프로빙, 커넥터 결합 또는 고정 장치 결합 중에 구성 요소에 직접적인 힘을 가하지 마십시오.

- 플렉스를 제한하는 패널 해제 방법을 사용합니다.스코어링 및 스냅핑은 종종 심각한 굽힘을 유발하는 반면 라우팅 또는 제어된 고정 장치는 일반적으로 변형을 줄입니다.

• PCB 설계 중 배치 및 방향 최적화

레이아웃 결정은 부담을 무해하게 분산하거나 MLCC가 가장 큰 문제를 겪는 곳에 집중할 수 있습니다.균열 관련 간헐적 결함으로 인해 커패시터 배치 및 방향을 신중하게 결정해야 하는 경우가 많습니다. 이러한 변경으로 인해 BOM을 변경하지 않고도 안정성이 향상될 수 있기 때문입니다.

배치 및 방향 지침:

- 보드 가장자리, 장착 구멍, 대형 커넥터 및 패널 탭과 같이 변형이 심한 영역에서 커패시터를 멀리 배치합니다.

- 종단의 인장 변형을 줄이기 위해 장축이 기본 굽힘 방향에 수직이 되도록 MLCC의 방향을 지정합니다.

- 유일한 안전 장치로 "주의 깊게 조립"하는 대신 알려진 굽힘 경로를 따라 금지 영역을 추가합니다.

• 납땜 스트레스를 최소화하고 재작업을 통제합니다.

납땜 및 재작업은 건전한 레이아웃이 여전히 잠재적인 손상을 입을 수 있는 부분입니다.목표는 온도 구배를 완만하게 유지하고 솔더가 취약한 반고체 상태에 있는 동안 기계적 교란을 방지하는 것입니다.

프로세스 중심 작업:

- 고르게 가열되고 부품 전체에 급격한 온도 변화를 피하는 납땜 프로파일을 사용합니다.

- 수동 납땜 또는 재작업 중에는 해당 부위를 예열하여 열 충격을 줄이고 납땜이 완전히 액체가 아닐 때 부품을 들어 올리거나 밀거나 비틀지 마십시오.

- 각 패스마다 누적 응력이 추가되고 나중에까지 나타나지 않는 균열이 발생할 가능성이 높아지므로 반복되는 재작업 주기를 제한하세요.

실용적인 신뢰성 관점

많은 제품에서 기계적 견고성은 단순히 고급 MLCC를 선택하는 것보다 레이아웃 규율과 조립 제약 조건을 통해 더 많이 향상됩니다.보드 플렉스를 해결하지 않은 채 "더 나은" 커패시터로 교체하면 동작이 사라지는 대신 시스템이 실패한 위치로 재배치되는 경우가 많습니다.변형 핫스팟을 조기에 식별하는 팀은 일반적으로 비용과 일정에 대한 중단을 최소화하면서 가장 깔끔한 신뢰성 향상을 경험합니다.

가청 소음("휘파람") 및 시스템 수준 결과

High-K 유전체 세라믹 커패시터는 압전 효과와 전기 변형 효과를 통해 전기 에너지를 물리적 운동으로 변환할 수 있습니다.AC 전압이 존재하면 커패시터가 진동할 수 있습니다.진동이 PCB에 결합되고 보드가 가청 대역에서 공명하는 경우 인덕터가 원인이 아니더라도 제품은 일반적으로 "휘파람", "노래" 또는 "코일 우는 소리"라고 설명되는 소리를 낼 수 있습니다.

이 효과는 일반적으로 그 자체로는 신뢰성 실패 모드가 아니지만 품질 및 유용성 문제로 바뀔 수 있습니다.사람과 가까운 곳에 사용되는 제품, 소비자 가전, 의료기기, 사무용 전자제품에서는 희미한 소리라도 불량으로 인식될 수 있습니다.또한 높은 리플 전압 또는 약간 감쇠된 공진이 있는 작동 조건을 암시할 수도 있으며, 이는 때때로 EMI 감도 또는 한계 전력 레일 안정성과 같은 다른 시스템 문제와 함께 진행됩니다.

소음이 자주 빨리 감지되는 제품:

- 조용한 방에서 사용되는 소비자 기기

- 환자 및 의사 근처에서 사용되는 의료 장비

- 공유 작업 공간의 사무용 전자 제품

소리가 눈에 띄게 되는 이유

• 전기 자극

스위칭 조정기 및 PWM 부하는 스위칭 주파수 및 해당 고조파에서 MLCC 전체에 강력한 AC 구성 요소를 배치할 수 있습니다.동일한 전기 구동 하에서 높은 정전 용량 값과 높은 K 유전체는 종종 더 많은 기계적 변형을 생성하여 진동을 더 쉽게 유발하고 무시하기 어렵게 만듭니다.

일반적으로 여기를 증가시키는 전기적 조건:

- 기본 스위칭 주파수에서 스위칭 레귤레이터 리플

- 빠른 에지 및 PWM 동작으로 인한 고조파 콘텐츠

- 상당한 AC 전압이 있는 노드에서 High-K 유전체 사용

• PCB에 의한 기계적 증폭

커패시터는 동작을 공급할 수 있지만 PCB는 볼륨을 공급하는 경우가 많습니다.크고 얇은 보드 또는 제대로 지지되지 않는 부분은 공진을 일으키고 진동을 크게 증폭시킬 수 있으며, 이는 동일한 커패시터를 사용하는 두 디자인이 완전히 다른 소리를 낼 수 있는 이유입니다.

일반적으로 음향 출력을 높이는 기계적 요인:

- 감쇠가 낮은 크고 얇은 PCB 섹션

- 진동 영역 근처의 기계적 지지가 부적절함

- 가장 민감한 가청 범위에 도달하는 공명 모드

전기적 의도를 유지하는 완화 전략

• 진동을 유발하는 전기 구동을 줄입니다.

MLCC 전체에서 AC 리플을 낮추면 기계적 여자가 직접적으로 감소하는 경우가 많습니다. 이는 일반적으로 가능한 경우 가장 깔끔하게 해결됩니다.실제로 이는 단일 커패시터를 비난하기보다는 디커플링 계획이나 전력단 동작을 조정하는 것을 포함할 수 있습니다.

일반적으로 사용되는 접근 방식:

- 디커플링 분배 개선, 로컬 벌크 정전용량 추가 또는 적절한 경우 조정기 보상 조정을 통해 AC 리플을 줄입니다.

- 여러 개의 작은 커패시터를 병렬로 사용하여 리플을 줄이고 부품과 위치 전체에 기계적 여기를 분산시킵니다.

• 소음이 제품에 문제가 될 경우 구성 요소 선택 조정

가청 소음이 고객 인식에 영향을 미치는 경우 특히 AC 전압이 높은 노드에서 선택 변경이 도움이 될 수 있습니다.거래는 종종 전기 성능, 크기 및 소리 생성 가능성의 균형을 맞추는 것입니다.

구성요소 선택 옵션:

- 높은 AC 전압 위치(예: 스위칭 노드 근처의 레일)에서 허용되는 경우 저압전 유전체 또는 대체 커패시터 유형을 사용합니다.

- PCB 공진이 종종 최종 가청 결과를 지배한다는 점을 인정하면서 기계적 결합을 줄이는 패키지 및 장착 스타일을 선택하십시오.

• 기계 시스템에 댐핑 추가

보드가 스피커처럼 작동하는 경우 부품을 반복적으로 교체하는 것보다 기계 시스템을 변경하는 것이 더 효과적일 수 있습니다.목표는 가청 대역에서 공명을 이동시키거나 보드가 움직이기를 "좋아하는" 진동의 진폭을 줄이는 것입니다.

기계적 전술:

- 로컬 PCB 강성을 높이거나 소음이 있는 영역 근처에 지지대를 추가하여 가청 범위에서 공명을 전환합니다.

- 움직임(따라서 소리)이 급증할 수 있는 진동 안티노드에 커패시터가 위치하지 않도록 배치를 조정합니다.

가청 소음은 이상한 구성 요소별 이상 현상이라기보다는 전기 기계적 상호 작용으로 처리하는 것이 가장 좋습니다.커패시터 선택, 전원 토폴로지 및 PCB 기계적 동작을 함께 평가할 때 "휘파람"은 일반적으로 최악의 시간에만 나타나는 간헐적인 불만이 아니라 재현, 측정 및 조정할 수 있는 것이 됩니다.

결론

세라믹 커패시터는 작은 크기, 넓은 정전용량 가용성, 저렴한 비용, 강력한 고주파 성능을 결합하여 전력, 아날로그, RF 및 디지털 전자 장치에 필수적입니다.실제 동작은 주파수, DC 바이어스, 온도, 리플 전류, PCB 레이아웃 및 기계적 응력과 같은 작동 조건에 따라 결정됩니다. 즉, 적절한 선택에는 공칭 정전 용량 값을 선택하는 것 이상의 작업이 포함됩니다.MLCC 구조, 유전체 동작, 임피던스 특성, ESR, 공진 및 신뢰성 위험을 이해하면 보다 안정적이고 신뢰할 수 있는 회로 설계를 생성하는 데 도움이 됩니다.신중한 커패시터 선택, 올바른 PCB 배치, 적절한 전압 경감 및 제어된 기계적 처리는 모두 실제 전자 시스템의 전기 성능을 향상시키고 서비스 수명을 연장하는 데 기여합니다.

자주 묻는 질문 [FAQ]

1. MLCC의 유효 정전용량이 실제 회로의 정격 값보다 훨씬 낮아질 수 있는 이유는 무엇입니까?

세라믹 유전체는 DC 바이어스, 온도 및 주파수의 영향을 받기 때문에 MLCC의 유효 정전 용량이 감소할 수 있습니다.X5R 및 X7R과 같은 고용량 클래스 II 유전체는 작동 전압이 증가하면 정전용량을 잃는 경우가 많습니다.이는 10μF로 표시된 커패시터가 실제 회로에 설치되면 훨씬 더 작은 값처럼 동작할 수 있음을 의미합니다.

2. ESR과 ESL은 고주파수에서 세라믹 커패시터 성능에 어떤 영향을 줍니까?

ESR(등가 직렬 저항) 및 ESL(등가 직렬 인덕턴스)은 세라믹 커패시터가 더 높은 주파수에서 작동하는 방식에 큰 영향을 미칩니다.ESR은 리플 손실과 감쇠에 영향을 미치는 반면, ESL은 커패시터가 용량성 대신 유도성으로 작동하기 시작하는 시기를 결정합니다.배치가 잘못되었거나 PCB 트레이스가 길면 이러한 효과가 증가하고 필터링 성능이 저하될 수 있습니다.

3. 캐패시턴스 값 자체보다 캐패시터 배치가 더 중요한 이유는 무엇입니까?

배치는 루프 인덕턴스와 임피던스 동작에 직접적인 영향을 미칩니다.부하에 매우 가까이 배치된 작은 커패시터는 더 짧은 전기 경로가 유도 효과를 감소시키기 때문에 더 멀리 배치된 큰 커패시터보다 더 나은 성능을 발휘할 수 있습니다.이는 고속 디지털 및 전력 감결합 애플리케이션에서 특히 중요합니다.

4. 유전체 유형은 세라믹 커패시터의 안정성과 신뢰성에 어떤 영향을 줍니까?

서로 다른 유전체 재료는 서로 다른 전기적 동작을 제공합니다.C0G/NP0와 같은 안정적인 유전체는 온도와 전압 변화에 걸쳐 일관된 정전용량을 유지하는 반면, X7R 또는 Y5V와 같은 고용량 유전체는 바이어스 및 온도에 따라 크게 달라질 수 있습니다.올바른 유전체를 선택하는 것은 애플리케이션에서 안정성이나 정전 용량 밀도가 더 중요한지 여부에 따라 달라집니다.

5. MLCC가 PCB의 기계적 균열에 취약한 이유는 무엇입니까?

MLCC는 기계적으로 견고하므로 PCB 굽힘 및 조립 응력으로 인해 변형이 세라믹 본체에 직접 전달될 수 있습니다.패널 제거, 커넥터 삽입 또는 실장 중에 보드가 구부러지면 납땜 접합부 근처에 균열이 발생하는 경우가 많습니다.이러한 균열은 나중에 정전 용량 드리프트, 누출 또는 단락을 일으킬 수 있습니다.

6. 자기 공진 주파수는 세라믹 커패시터 작동에 어떤 영향을 줍니까?

모든 세라믹 커패시터에는 용량성 및 유도성 리액턴스가 동일해지는 자체 공진 주파수가 있습니다.이 시점에서 임피던스는 최소값에 도달합니다.해당 주파수를 초과하면 커패시터가 인덕터처럼 동작하기 시작하여 노이즈를 효과적으로 필터링하는 능력이 저하될 수 있습니다.

7. 엔지니어가 하나의 대형 커패시터 대신 여러 개의 세라믹 커패시터를 병렬로 사용하는 이유는 무엇입니까?

여러 커패시터를 병렬로 사용하면 전류를 분배하고 ESR을 낮추며 다양한 주파수 범위에서 과도 응답을 향상시키는 데 도움이 됩니다.또한 자체 공진 주파수를 확산시켜 보다 효과적인 광대역 디커플링을 생성하고 전반적인 전력 안정성을 향상시킵니다.

8. 세라믹 커패시터는 어떻게 전자 시스템에서 가청 잡음을 생성할 수 있습니까?

일부 세라믹 커패시터는 고유전율 유전체 재료 내부의 압전 및 전기 변형 효과로 인해 진동합니다.스위칭 레귤레이터 또는 PWM 신호가 AC 전압을 적용할 때 이러한 진동은 PCB로 전달되어 휘파람이나 윙윙거리는 소리와 같은 가청음을 생성할 수 있습니다.

9. 세라믹 커패시터를 선택할 때 전압 감소가 중요한 이유는 무엇입니까?

전압 경감은 신뢰성을 향상시키고 DC 바이어스 하에서 정전 용량 손실을 줄입니다.최대 정격 전압보다 훨씬 낮은 수준으로 커패시터를 작동하면 유전체 내부의 전계 응력이 낮아져 정전용량을 더욱 안정적으로 유지하고 장기적인 성능 저하 위험을 줄일 수 있습니다.

10. 피드스루 커패시터는 표준 바이패스 커패시터에 비해 어떻게 EMI 억제를 향상합니까?

피드스루 커패시터는 커패시터 본체를 통해 도체를 직접 라우팅하여 소음을 필터링하므로 인클로저 경계와 커넥터 인터페이스에서 고주파 간섭을 억제할 수 있습니다.이는 회로 내부에 더 깊이 배치된 표준 바이패스 커패시터에만 의존하는 것보다 EMI 제어를 더 효과적으로 만듭니다.
