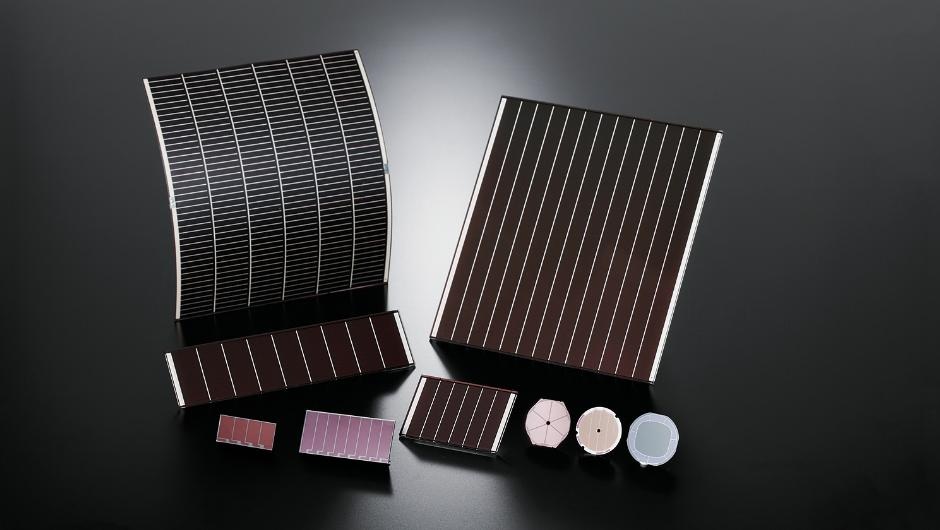

비정질 실리콘 태양전지: 구조, 작동 원리 및 응용

비정질 실리콘 태양전지는 매우 적은 양의 실리콘을 사용하면서 유연하고 저비용이며 대면적 제조가 가능한 박막 태양광 장치입니다. 이들은 약한 확산광 및 실내 조명에서 잘 작동하여 계산기, 센서, 건물 통합 패널 및 경량 태양 모듈에 유용합니다. 이 기사는 그들의 구조, 작동 원리, 제조 과정, 열화 행동, 효율성 요소 및 향후 개발에 대해 설명합니다.

카탈로그

비정질 실리콘 태양전지의 특성

비정질 실리콘 태양전지는 중요한 유형의 박막 태양광 기술입니다. 상대적으로 두꺼운 실리콘 웨이퍼가 필요한 결정질 실리콘 태양전지와 달리, 비정질 실리콘 전지는 매우 얇은 반도체 층을 사용하여 햇빛을 흡수하고 전기를 생성합니다. 제조 과정에서 반도체 필름은 제어된 환경에서 기판 표면에 직접 증착되어 자재 소비를 줄이고 생산을 단순화합니다.

적은 양의 실리콘만 필요하기 때문에 비정질 실리콘 기술은 제조 비용, 생산 유연성 및 대면적 제작에서 장점을 제공합니다. 이러한 전지는 약한 햇빛, 흐린 날씨 및 실내 조명을 포함한 다양한 조명 조건에서 안정적인 작동을 유지합니다. 이러한 특성들은 비정질 실리콘 태양전지를 박막 태양광 산업 내에서 확립된 기술로 만들었습니다.

낮은 제조 비용

비정질 실리콘 태양전지의 가장 큰 장점 중 하나는 낮은 제조 비용입니다. 이 장점은 소재 자체에서 시작됩니다. 비정질 실리콘은 햇빛을 흡수하는 능력이 뛰어나 매우 얇은 반도체 층이 들어오는 빛 에너지의 큰 부분을 포착할 수 있도록 합니다. 많은 디자인에서 약 1 μm의 필름 두께만으로도 효과적인 빛 흡수에 충분하며, 기존의 결정질 실리콘 태양전지는 일반적으로 약 200 μm 두께의 실리콘 웨이퍼가 필요합니다.

소재 사용의 차이는 대규모 생산 과정에서 특히 중요해집니다. 결정질 실리콘 전지를 제조하는 과정은 실리콘 덩어리를 성장시키고 이를 웨이퍼로 슬라이스하는 것으로 대량의 원자재와 에너지를 소비하게 됩니다. 반면 비정질 실리콘 전지는 얇은 필름을 기판에 직접 증착하여 실리콘 소비를 줄이고 자재 낭비를 최소화하는 방식으로 생산됩니다.

증착 시 사용되는 주요 원자재는 실란 가스(SiH₄)입니다. 이 가스는 상업적으로 이용 가능하며 대량으로 공급할 수 있고, 일반적으로 결정질 실리콘 제조에 사용되는 정제된 실리콘 웨이퍼보다 저렴합니다. 생산 중에 실란은 제어된 조건 하에서 증착 챔버에 도입되어 분해되고 기판 표면에 얇은 실리콘 층을 형성합니다. 이 소재의 가용성과 경제성은 낮은 생산 비용에 기여합니다.

실리콘 웨이퍼는 결정질 실리콘 모듈 비용의 상당 부분을 차지하므로, 웨이퍼 의존도를 줄이는 것은 제조 경제성을 크게 향상시킬 수 있습니다. 결과적으로 비정질 실리콘 기술은 비용 효율적인 태양광 발전이 필요한 응용 분야에 실용적인 해결책을 제공합니다.

대규모 제조 적합성

비정질 실리콘 태양전지는 넓은 면적과 높은 생산량에 매우 적합합니다. 그 구조는 일반적으로 여러 기능층이 기판 위에 순차적으로 증착되는 박막 증착 프로세스를 통해 형성됩니다.

제조 과정 동안 가스 조성, 가스 유량, 챔버 압력, 기판 온도 및 증착 전력과 같은 프로세스 매개변수가 신중하게 제어됩니다. 이러한 매개변수는 필름 두께, 균일성 및 전기 성능에 직접적인 영향을 미칩니다. 안정적인 프로세스 제어를 통해 대면적 반도체 층을 기판 전반에 걸쳐 일관된 특성으로 생산할 수 있습니다.

널리 사용되는 p-i-n 구조는 자동화된 생산 시스템과 특히 호환성이 있습니다. 기판이 제조 라인에 들어가면 장비는 최소한의 수동 개입으로 p형, 본질형 및 n형 층을 순차적으로 형성할 수 있습니다. 자동 모니터링 시스템은 생산 전반에 걸쳐 필름 품질을 유지하기 위해 운영 조건을 지속적으로 조정합니다.

이러한 제조 접근 방식은 연속 처리를 지원하고 효율성을 향상시키며 프로세스 변동으로 인한 결함을 줄입니다. 생산량이 증가함에 따라 제조업체는 넓은 패널 지역에서 상대적으로 균일한 전기 성능을 유지할 수 있으며, 비정질 실리콘 기술은 산업 규모의 태양광 모듈 제조에 적합합니다.

설계 유연성과 실용적인 배치 이점

비정질 실리콘 기술의 주요 장점은 다양한 제품 설계 및 설치 환경에 대한 적응성입니다. 셀 구조는 다양한 전압, 전류 및 전력 요구 사항을 충족하도록 구성될 수 있어 이 기술은 폭넓은 태양광 응용 프로그램을 지원할 수 있습니다.

개발 동안 활성 영역, 층 두께, 셀 구성 및 직렬 연결과 같은 매개변수를 특정 작동 조건에 맞게 조정할 수 있습니다. 이러한 유연성 덕분에 비정질 실리콘 태양전지는 저전력 전자 장치와 더 큰 태양광 시스템 모두에 사용될 수 있습니다.

결정질 실리콘과 달리 비정질 실리콘은 고도로 정렬된 결정 구조를 요구하지 않습니다. 증착 과정에서 반도체 층과 기판 간의 엄격한 결정 일치는 필요하지 않습니다. 결과적으로 박막은 유리, 스테인리스 강, 금속 시트 및 유연한 폴리머 기판을 포함한 다양한 재료에 증착될 수 있습니다. 이러한 호환성은 재료 선택의 폭을 넓히고 제조 비용을 줄이는 데 도움이 됩니다.

박막 구조는 또한 경량화 및 유연한 모듈 설계를 가능하게 합니다. 폴리머 필름이나 얇은 금속 호일에 증착될 경우, 결과적으로 생성된 태양전지는 기존 실리콘 웨이퍼와 관련된 취성 없이 구부러질 수 있습니다. 이 기능은 휴대 가능하고 경량이며 유연한 태양광 제품의 개발을 지원합니다.

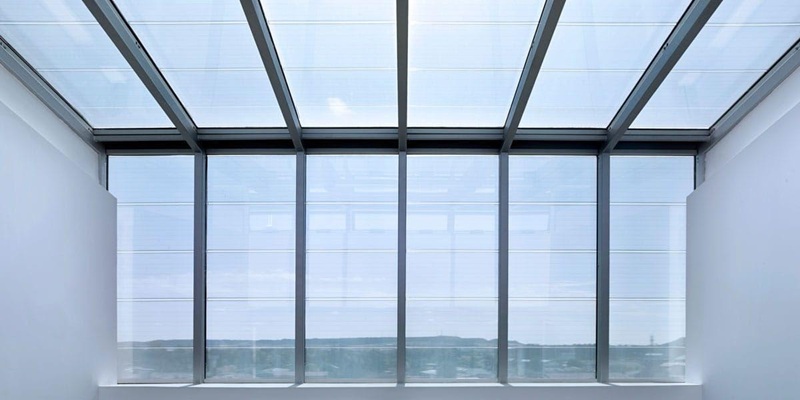

이러한 배치 이점은 가능한 응용 분야의 범위를 확장합니다. 비정질 실리콘 태양전지는 건축 자재에 통합되거나 곡면에 설치되며, 휴대용 전자 장치에 융합되고 경량이 유리한 옥상 시스템에서 사용될 수 있습니다. 약한 조명 하에서도 작동할 수 있는 능력 덕분에 계산기, 전자 시계, 센서, 원격 모니터링 장치 및 다른 전력이 낮은 제품에서도 사용될 수 있습니다.

약한 조명 및 확산 조명 조건에서의 성능

비정질 실리콘 태양전지는 확산 및 약한 조명 조건에서 특히 뛰어난 성능을 발휘합니다. 실제 환경에서는 태양빛의 강도가 구름, 대기산란, 계절 변화 및 설치 각도에 따라 하루 종일 변동됩니다. 이러한 조건 하에서 태양광 모듈은 일반적으로 직접적인 태양 복사선 대신 상당량의 간접 태양빛을 받습니다.

비정질 실리콘 셀은 많은 기존 결정질 실리콘 기술보다 확산광을 더 효과적으로 활용할 수 있습니다. 이 능력은 이들이 상대적으로 낮은 조명 수준에서조차도 유용한 전기 출력을 계속 생성할 수 있도록 합니다.

결과적으로 비정질 실리콘 모듈은 자주 구름이 끼거나 변동이 심한 햇빛 조건을 겪는 지역에서 경쟁력 있는 연간 에너지 생산을 달성할 수 있습니다. 약한 조명에서도 전력 생성 능력을 유지하는 것은 연중 전체 에너지 수확량을 향상하는 데 도움이 됩니다.

또 다른 중요한 장점은 높은 전력 대 중량 비율입니다. 활성 반도체 층이 매우 얇기 때문에 모듈 무게를 줄이면서 유용한 전력 출력을 유지할 수 있습니다. 이 특성은 구조적 중량이 설계 고려 사항인 응용 분야에서 특히 가치가 있습니다.

경량 태양광 모듈은 건물 하중 요구 사항을 줄이고, 운송 및 설치를 간소화하며, 이동식 전력 시스템에서 휴대성을 향상시킬 수 있습니다. 낮은 중량과 효과적인 에너지 생성의 조합은 비정질 실리콘 기술을 항공 우주 플랫폼, 위성, 고고도 시스템, 미래의 우주 기반 태양광 응용 프로그램에 매력적으로 만듭니다.

전반적으로 낮은 자재 소비, 비용 효율적인 제조, 대규모 생산 능력, 유연한 배치 옵션, 다양한 조명 조건에서의 강력한 성능의 조합은 비정질 실리콘 태양 전지를 박막 태양광 산업 내에서 중요한 기술로 계속 만들어 줍니다.

비정질 실리콘 태양 전지의 개발 역사

초기 연구 및 주요 기술 혁신 (1970년대)

비정질 실리콘 태양 전지의 개발은 1970년대 초에 시작되었습니다. 연구자들은 도핑된 비정질 실리콘 박막이 태양광을 전기로 변환할 수 있음을 발견했습니다. 이 발견은 태양광 장치를 두꺼운 결정질 실리콘 웨이퍼에 의존하지 않고 제조할 수 있음을 시사하여 상당한 관심을 불러일으켰습니다.

초기 연구는 비정질 실리콘의 무질서한 원자 구조가 전기 전도성과 태양광 성능에 미치는 영향을 이해하는 데 중점을 두었습니다. 과학자들은 제어된 조건 하에 얇은 실리콘 필름을 증착하고 도펀트를 도입했으며, 전기적 및 광학적 특성을 평가했습니다. 첫 번째 실험 장치는 제한된 효율성만을 달성했지만 비정질 실리콘이 실용적인 태양광 재료로 기능할 수 있음을 확인했습니다.

1974년에는 도핑된 비정질 실리콘의 태양광 잠재력이 공식적으로 인정되는 주요 혁신이 발생했습니다. 그 무렵, 데이비드 칼슨과 그의 동료들은 RCA 연구소에서 금속-반도체 및 p-i-n 구조를 사용하여 초기 비정질 실리콘 태양 전지를 개발했습니다. 이 초기 장치는 1% 미만의 효율성을 달성했지만, 박막 태양광 기술의 기술적 가능성을 입증했습니다.

연구자들은 1970년대 내내 증착 방법, 소재 품질, 도핑 제어 및 장치 구조를 지속적으로 개선했습니다. 이러한 개선은 결함을 크게 줄이고 전하 운반체 수집을 향상시켰습니다. 1977년까지 변환 효율은 약 5.5%로 증가하여 비정질 실리콘을 유망한 박막 태양광 기술로 확립하는 중요한 이정표가 되었습니다.

상용화 및 소비자 전자제품 채택 (1978–1984)

성능이 향상됨에 따라 비정질 실리콘 기술은 실험실 연구에서 상용 애플리케이션으로 빠르게 이동했습니다. 1978년, 일본은 통합 비정질 실리콘 태양 전지를 포함한 첫 번째 상용 제품을 출시하여 실질적인 배치의 시작을 알렸습니다.

이 기술은 실내 및 저조도 조건에서도 전기를 생성할 수 있으면서 제조 비용이 상대적으로 저렴하기 때문에 저전력 전자 장치에 특히 매력적임이 입증되었습니다. 지속적인 연구는 또한 성능을 향상시켰습니다. 1980년, 에너지 변환 장치(ECD)는 약 6.3%의 변환 효율을 가진 금속-절연체-반도체(MIS) 태양 전지를 개발하여 이 기술에 대한 신뢰를 더욱 강화했습니다.

1980년대 초까지 비정질 실리콘 태양 전지는 계산기, 전자 시계, 라디오, 배터리 충전기 등 저전력 소비자 전자제품에 널리 사용되었습니다. 얇은 필름 제조 공정 덕분에 다양한 크기와 형태의 셀을 생산할 수 있어 컴팩트한 장치에 통합하는 것이 더 실용적이고 비용 효율적이었습니다.

1984년부터 개발은 소비자 전자 제품을 넘어 확대되었습니다. 대형 모듈과 복합 구조가 도입되어 원격 시스템 및 특수 태양광 애플리케이션을 위한 독립적인 전원 공급원을 제공했습니다. 모듈 설계, 직렬 연결 및 제조 방법의 개선은 출력 전력, 신뢰성 및 생산 능력을 증가시켜 이 기술이 더 넓은 에너지 시장에 도달하는 데 기여했습니다.

장기 산업 개발 및 기술적 영향

이후 수십 년 동안 비정질 실리콘은 가장 확립된 박막 태양광 기술 중 하나가 되었습니다. 지속적인 증착 장비 개선, 장치 아키텍처, 인터페이스 공학 및 모듈 설계는 제조 일관성과 전체 성능을 향상시켰습니다.

여러 특성이 장기 채택을 지원했으며, 여기에는 낮은 자재 소비, 상대적으로 낮은 생산 비용, 대규모 제조 능력, 그리고 낮은 조명 조건에서의 강력한 성능이 포함됩니다. 유리, 금속 및 유연한 기판에 반도체 필름을 직접 증착할 수 있는 능력은 디자인 가능성과 적용 유연성을 확장했습니다.

최신 태양광 기술이 등장했음에도 불구하고, 비정질 실리콘은 여전히 태양광 산업 내에서 중요한 위치를 차지하고 있습니다. 상업적 응용을 넘어, 이 기술은 많은 현대 태양광 기술의 개발에 영향을 미친 박막 제조 기술 및 장치 개념의 발전에 주요한 역할을 했습니다.

오늘날 비정질 실리콘은 태양광 역사에서 중요한 이정표로 남아 있으며 박막 태양 에너지 시스템의 발전에 중요한 기여를 하고 있습니다.

비정질 실리콘 태양 전지 구조 및 작동 원리

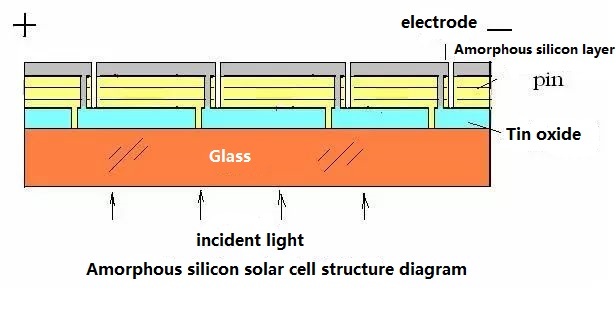

P-i-N 전지 구조

대부분의 비정질 실리콘 태양 전지는 결정질 실리콘 태양 전지에서 일반적으로 발견되는 전통적인 p-n 구조 대신 p-i-n 구조를 사용합니다. 이 구조는 물질의 무질서한 원자 배열로 인해 전하 캐리어가 물질을 통해 효율적으로 이동하지 못하기 때문에 비정질 실리콘에 특히 적합합니다. p형과 n형 영역 사이에 본질적인 층을 배치함으로써, 전지는 전하 캐리어의 수집을 개선하고 재결합 손실을 줄일 수 있습니다.

이 구조는 기판 위에 순차적으로 증착된 세 개의 반도체 층으로 구성되어 있습니다. 이 층들은 함께 효율적인 태양광 변환과 캐리어 운반을 지원하는 내장 전기장을 만듭니다.

P형 층

P형 층은 태양 전지의 빛 입사 측에 위치하며, 일반적으로 매우 얇게 유지됩니다. 제작 과정에서, 투명성을 유지하면서 필요한 전기적 특성을 제공하기 위해 두께가 신중하게 조절됩니다.

태양광이 장치에 들어오면, 투명 전도층을 통과한 후 p형 영역을 지나게 됩니다. p형 층이 너무 두꺼우면 입력되는 빛의 일부가 전지의 활성 영역에 도달하기 전에 흡수될 수 있습니다. 얇은 p형 층을 유지하면 더 많은 빛이 주요 흡수 영역에 도달하여 전체 에너지 변환을 개선할 수 있습니다.

본질적 층

본질적(i형) 층은 주요 빛 흡수 영역이며 p-i-n 구조의 가장 중요한 부분입니다. 대부분의 태양광 변환이 이 영역에서 발생하기 때문에 p형 및 n형 층보다 상당히 두껍습니다.

광자가 흡수되면, 그 에너지가 전자를 가전자대에서 전도대로 여기시켜 전자-구멍 쌍을 생성합니다. 이 전하 캐리어는 태양 전지에서 전기를 생성하는 기반입니다.

본질적 층의 효율성은 두께, 물질 품질 및 광학적 특성과 같은 요인에 따라 달라집니다. 이러한 이유로 제작 과정 중 가스 조성, 챔버 압력, 증착 전력 및 기판 온도와 같은 증착 조건이 신중하게 조절됩니다. 대부분의 태양광이 여기서 흡수되기 때문에, 본질적 층은 변환 효율 및 장치 성능에 큰 영향을 미칩니다.

N형 층

N형 층은 p-i-n 구조의 마지막 반도체 영역을 형성합니다. 상대적으로 얇지만, 내부 전기장을 설정하고 본질적 층 내에서 생성된 전자를 수집하는 데 필수적인 역할을 합니다.

전자-구멍 쌍이 생성되면, 내장 전기장이 전자를 n형 측으로, 구멍을 p형 측으로 이동시킵니다. N형 층은 전자 수집 및 외부 회로로의 전송을 위한 효율적인 경로를 제공합니다.

P형 층과 함께 협력하여 전하 분리를 유지하고 재결합 손실을 줄여, 생성된 캐리어의 더 많은 비율이 전기 출력에 기여할 수 있도록 합니다.

전하 캐리어 생성 및 운반

비정질 실리콘 태양 전지의 작동은 전하 캐리어의 생성, 분리 및 수집에 의존합니다. 태양광이 장치에 들어오면, 광자는 주로 본질적 층 내에서 흡수되어 전자-구멍 쌍을 생성합니다.

비정질 실리콘 내의 캐리어 전송은 결정질 실리콘의 전송과 다릅니다. 왜냐하면 이 물질은 고도로 정렬된 결정 격자가 없기 때문입니다. 무질서한 원자 구조는 전하 캐리어의 이동성을 줄이고 캐리어 포획 가능성을 증가시키는 국소 상태와 결함을 생성합니다.

이러한 제한을 보완하기 위해 비정질 실리콘 태양 전지들은 고유층에 걸쳐 생성된 내장 전기장에 크게 의존합니다. 전자-홀 쌍이 생성되면 전기장이 이들을 분리합니다. 전자는 n형 영역으로 이동하고, 홀은 p형 영역으로 이동합니다. 빠른 분리는 재결합을 줄이고 캐리어 수집 효율을 향상시킵니다.

고유층을 신중히 수정함으로써 추가적인 성능 향상을 이룰 수 있습니다. 일반적인 접근법 중 하나는 증착 과정에서 소량의 붕소를 도입하는 것입니다. 제어된 붕소 포함은 페르미 준위를 이동시키고, 전기적 특성을 개선하며, 내부 전기장을 최적화할 수 있습니다. 이 기술이 적절하게 구현되면 캐리어 수송을 향상시키고 높은 변환 효율에 기여할 수 있습니다.

tandem 비정질 실리콘 태양 전지

단일 접합 비정질 실리콘 태양 전지는 태양 스펙트럼의 일부만 활용할 수 있습니다. 밴드 갭 이하의 에너지를 가진 광자는 물질을 통과하며 흡수되지 않고, 훨씬 높은 에너지를 가진 광자는 그 잉여 에너지의 일부를 열로 손실합니다. 이러한 손실은 단일 접합 장치가 달성할 수 있는 최대 효율을 제한합니다.

tandem 구조가 효율성을 개선하는 이유

이러한 한계를 극복하기 위해 엔지니어들은 tandem 또는 다중 접합 태양 전지 구조를 개발했습니다. 단일 흡수체층에 의존하는 대신, tandem 전지는 동일한 장치 내에서 여러 개의 광전지 접합을 수직으로 쌓습니다. 각 접합은 태양 스펙트럼의 특정 부분을 보다 효과적으로 흡수하기 위해 다른 밴드 갭 에너지로 설계되었습니다.

햇빛이 장치에 들어오면 상층이 먼저 고에너지 광자를 흡수합니다. 통과하는 저에너지 광자는 더 깊은 층으로 계속 가서 여전히 흡수되고 전기로 변환될 수 있습니다. 이러한 층상 접근법은 스펙트럼의 서로 다른 영역을 보다 효율적으로 활용할 수 있게 합니다.

햇빛을 여러 개의 흡수체층에 분산시킴으로써 tandem 구조는 광자 전송 및 열화와 관련된 손실을 줄입니다. 그 결과, 들어오는 태양 에너지의 더 큰 부분이 전기 출력으로 변환될 수 있습니다.

단일 접합 전지에 대한 장점

tandem 비정질 실리콘 태양 전지의 주요 장점은 단일 접합 설계에 비해 이론적인 변환 효율이 더 높다는 것입니다. 더 많은 파장의 햇빛을 포착하고 활용할 수 있기 때문에, tandem 구조는 동일한 조명 영역에서 더 많은 전기를 생성할 수 있습니다.

tandem 설계는 스펙트럼 활용도 또한 향상시켜 자연 햇빛에 존재하는 넓은 파장 범위를 보다 잘 활용합니다. 이러한 이유로, 다중 접합 아키텍처는 비정질 실리콘 광전지 기술의 가장 중요한 개발 방향 중 하나가 되었습니다.

재료 공학, 인터페이스 설계 및 박막 증착 기술의 지속적인 발전은 tandem 구조의 성능을 개선하고 있습니다. p-i-n 구조 및 효율적인 캐리어 수집 메커니즘과 결합되면, 이러한 설계는 현대 비정질 실리콘 태양 전지의 기술적 기초를 형성합니다.

비정질 실리콘 태양 전지 제조 공정

기판 준비 및 청소

제조 과정은 태양 전지 구조의 기초 역할을 하는 전도성 유리 기판 준비로 시작됩니다. 생산이 진행되기 전에 유리는 박막 품질에 영향을 줄 수 있는 결함과 오염물에서 자유로워야 합니다.

기판은 먼저 날카로운 모서리, 미세균열 및 절단 및 취급 중에 형성될 수 있는 표면 불규칙성을 제거하기 위해 모서리 처리를 받습니다. 이 단계는 기계적 강도를 개선하고 이후 가공 단계에서 파손 위험을 줄입니다.

모서리 준비 후, 유리는 화학 세척, 초음파 처리, 탈이온수 헹굼 및 제어된 건조 절차의 조합을 사용하여 철저히 세척됩니다. 레이저 가공 후, 일반적으로 두 번째 세척 단계가 수행되어 패터닝 중 생성된 미세 입자와 잔여물을 제거합니다. 깨끗한 기판 표면을 유지하는 것은 필수적입니다. 작은 오염물조차도 필름의 접착, 균일성 및 장치 성능에 영향을 줄 수 있습니다.

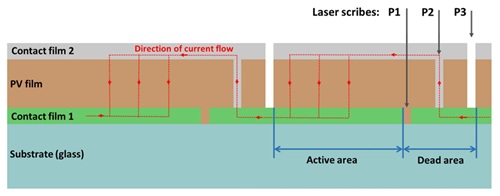

레이저 패터닝 및 전지 상호 연결

레이저 패터닝은 비정질 실리콘 태양 모듈의 전기 구조를 생성하는 데 중심적인 역할을 합니다. 개별 태양 전지를 조립하는 대신, 박막 모듈은 큰 기판 위에 직접 형성되며, 이후 레이저 스크라이빙 작업을 통해 상호 연결된 전지 구간으로 나뉘어집니다.

첫 번째 레이저 스크라이빙 공정은 전도성 코팅 내에 전기적으로 격리된 영역을 생성합니다. 이를 통해 기본 전지 배치가 설정되고 원치 않는 전류 경로를 방지합니다.

반도체 증착 후, 두 번째 레이저 패터닝 단계는 이웃 셀 간의 전도 경로를 만들기 위해 얇은 필름 층의 선택된 부분을 제거합니다. 효율적인 전류 흐름을 보장하고 전기 손실을 최소화하기 위해 정밀한 정렬이 필요합니다.

세 번째 레이저 스크라이빙 단계는 개별 셀 세그먼트의 직렬 연결을 완료합니다. 이러한 연결은 여러 셀들이 더 높은 출력 전압을 가진 단일 모듈로 함께 작동할 수 있게 합니다. 이 과정 전반에 걸쳐, 전기 절연 및 연결 품질을 확인하기 위해 절연 및 정렬 검사가 수행됩니다.

얇은 필름 증착 및 전극 형성

얇은 필름 증착은 포토볼타이크 에너지 변환을 위한 반도체 구조를 생성하기 때문에 제조 공정에서 가장 중요한 단계입니다.

일단 청소되면, 기판이 증착 장비에 장착되고 통제된 온도로 점차 가열됩니다. 온도 변화가 필름 성장 및 전기적 특성에 영향을 줄 수 있기 때문에 균일한 가열이 중요합니다.

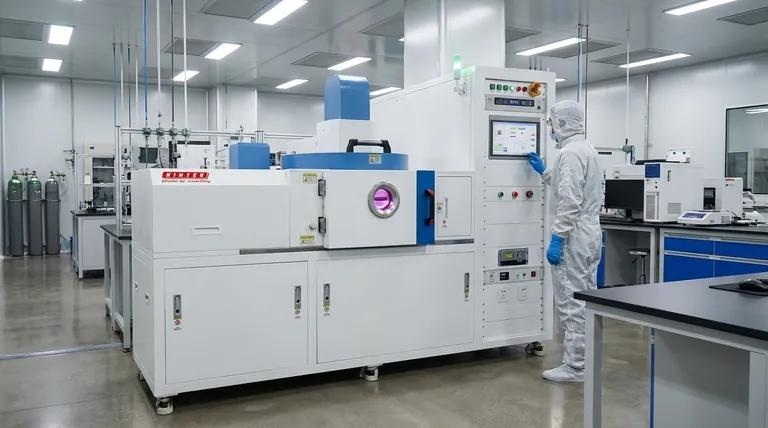

반도체 층은 플라즈마 강화 화학 기상 증착(PECVD)을 사용하여 증착됩니다. 증착 챔버 내부에서, 공정 가스가 진공 조건에서 도입되고 플라즈마에 의해 활성화됩니다. p형 층이 먼저 증착되고, 그 다음에 고유 비정질 실리콘 층이 증착되며, 마지막으로 n형 층이 증착되어 완전한 p-i-n 구조를 형성합니다.

증착 전 과정에서 가스 조성, 가스 유량, 챔버 압력, 플라즈마 전력 및 기판 온도와 같은 매개변수가 지속적으로 모니터링됩니다. 균일한 두께, 일관된 조성 및 대형 기판 영역에서 신뢰성 있는 전기 성능을 달성하기 위해 정밀한 공정 제어가 필요합니다.

반도체 증착 후, 금속 백 전극은 마그네트론 스퍼터링을 사용하여 형성됩니다. 알루미늄 또는 알루미늄 도핑된 아연 산화물과 같은 재료가 생성된 전류를 효율적으로 수집하고 전송하는 전도성 층을 만들기 위해 일반적으로 사용됩니다.

후처리 및 품질 관리

반도체 및 전극 층이 형성된 후, 안정성, 신뢰성 및 전기 성능을 향상시키기 위한 여러 후처리 단계가 수행됩니다.

모듈은 먼저 열 스트레스, 균열 또는 필름 박리를 방지하기 위해 통제된 조건에서 냉각됩니다. 냉각이 완료되면, 모듈 가장자리에 있는 전도성 재료를 제거하고 원하지 않는 전류 유출 경로를 없애기 위해 모서리 절연이 수행됩니다.

그 다음에는 내부 스트레스를 줄이고 필름 안정성을 개선하며 반도체 층의 전기적 특성을 최적화하기 위해 어닐링이 수행됩니다. 이 열 처리는 인터페이스 품질을 개선하고 특정 재료 결함을 줄일 수도 있습니다.

포괄적인 전기 테스트가 이어집니다. 개방 회로 전압, 단락 전류, 최대 전력 출력, 충전 계수 및 변환 효율과 같은 주요 성능 매개변수가 측정됩니다. 모듈은 전기 결함, 누설 전류 및 비균일 행동에 대해서도 검사됩니다.

완료된 모듈이 포장 및 배송을 위해 승인되기 전에 접촉 품질을 개선하고 사소한 제조 결함을 수정하기 위한 최종 최적화 절차가 적용될 수 있습니다.

제조 장점 및 생산 도전 과제

비정질 실리콘 태양 전지 제조의 주요 장점 중 하나는 결정질 실리콘 웨이퍼 생산과 관련된 많은 복잡한 단계를 제거할 수 있다는 것입니다. 반도체 층이 기판에 직접 증착되기 때문에, 결정 성장, 웨이퍼 절단 및 광범위한 재료 가공과 같은 공정은 대부분 피할 수 있습니다.

이러한 제조 접근 방식은 재료 소비를 줄이고 대형 생산을 지원하며 가볍고 유연하며 부분적으로 투명한 기판을 사용할 수 있게 합니다. 결과적으로 비정질 실리콘 기술은 종종 기존의 웨이퍼 기반 포토볼타이크 기술보다 낮은 비용으로 제조될 수 있습니다.

이러한 장점에도 불구하고 여러 생산 도전 과제가 남아 있습니다. 반도체 층의 품질은 온도, 압력, 플라즈마 특성 및 가스 조성을 포함한 증착 조건의 정밀 제어에 크게 의존합니다. 작은 공정 변동도 필름 균일성과 전기 성능에 영향을 줄 수 있습니다.

상업적 규모의 생산에서 대형 기판 영역에 걸쳐 일관된 얇은 필름 특성을 유지하는 것은 특히 도전적입니다. 실험실 규모의 장치는 15%에 근접하는 변환 효율을 달성했지만, 대형 상업 모듈은 전체 패널에 걸쳐 완벽한 균일성을 달성하는 것이 더 어려워 일반적으로 낮은 효율로 작동합니다.

그럼에도 불구하고 비정질 실리콘 기술은 저렴한 제조 비용, 대면적 확장성, 경량 구조, 기계적 유연성, 그리고 확산 조명 및 저조도 조건에서의 강력한 성능을 포함한 귀중한 이점을 계속 제공합니다. 이러한 특성은 건물 통합 태양광 발전, 휴대용 에너지 시스템, 특수 태양광 제품 및 기타 얇은 필름 태양광 응용 프로그램에서의 사용을 계속 지원합니다.

광분해 및 재료 결함

스타이블러-론스키 효과

비정질 실리콘 태양 전지의 가장 중요한 제한 사항 중 하나는 빛에 의한 저하, 일반적으로 스타이블러-론스키 효과로 알려져 있습니다. 비정질 실리콘은 저렴한 제조 비용, 낮은 재료 소비, 그리고 우수한 저조도 성능과 같은 이점을 제공하지만, 태양광에 장기간 노출되면 전기적 특성이 점진적으로 악화됩니다.

이 저하는 설치 직후에 발생하지 않습니다. 대신 태양 전지가 지속적인 조명 아래에서 작동함에 따라 점진적으로 발생합니다. 운영 초기 단계에서는 모듈이 일반적으로 최고의 성능을 발휘합니다. 시간이 지나면서 비정질 실리콘 흡수층 내에서 구조적 변화가 발생하여 변환 효율과 전기 출력을 점진적으로 감소시킵니다.

스타이블러-론스키 효과는 수소화 비정질 실리콘 태양 전지의 장기 성능을 제한하는 주요 요인 중 하나이며, 수십 년 동안 태양광 연구의 주요 초점이었습니다.

수소화 비정질 실리콘에서 결함이 형성되는 방법

대부분의 비정질 실리콘 태양 전지는 수소화 비정질 실리콘(a-Si)을 사용하여 제조됩니다. 증착 중에 수소 원자는 비정질 실리콘의 무질서한 원자 배열로 인해 생성된 구조적 결함을 중화하는 데 도움이 되기 때문에 의도적으로 물질에 포함됩니다.

새로 제조된 태양 전지에서는 많은 수소 원자가 실리콘 원자와 안정적인 Si-H 결합을 형성합니다. 이러한 결합은 전기적으로 활성인 결함의 수를 줄이고 물질의 전자 품질을 향상시킵니다.

그러나 태양광에 장기간 노출되거나 전기적 스트레스를 받으면 이러한 결합 중 일부가 점진적으로 불안정해질 수 있습니다. Si-H 결합이 끊어지면 비정질 실리콘 네트워크 내에 달랑거리는 결합이 생성됩니다. 이러한 달랑거리는 결합은 반도체에 추가적인 에너지 상태를 도입하는 전자 결함 위치로 작용합니다.

저하가 진행됨에 따라 일부 수소 원자는 이동 가능해져서 물질을 통해 이동합니다. 특정 조건에서는 수소가 국부적인 영역에 축적되어 미세한 클러스터나 기포를 형성할 수 있습니다. 이 구조적 변화는 극히 작지만, 반도체 네트워크를 더욱 방해하고 추가 결함의 형성에 기여합니다.

달랑거리는 결합 형성, 수소 이동 및 구조적 무질서의 결합된 효과는 흡수층 내 결함 밀도를 점진적으로 증가시켜 물질의 전반적인 전자 품질을 저하시킵니다.

태양 전지 성능에 미치는 영향

결함 밀도의 증가는 전하 수송 및 태양광 성능에 직접적인 영향을 미칩니다.

비정질 실리콘 층 내에서 태양광이 흡수되면 전자-홀 쌍이 생성되어 반도체를 통해 이동한 후 전극에 의해 수집되어야 합니다. 결함이 상대적으로 적은 물질에서는 이러한 캐리어의 큰 비율이 성공적으로 수집되어 유용한 전기에너지원으로 변환될 수 있습니다.

더 많은 달랑거리는 결합과 결함 위치가 축적됨에 따라 추가적인 캐리어 포획 및 재결합 센터가 도입됩니다. 전자와 홀은 수집 전극에 도달하기 전에 재결합할 가능성이 높아져 전기를 생성할 수 있는 전하 캐리어의 수가 감소합니다.

그 결과, 몇 가지 주요 성능 매개 변수가 점진적으로 감소합니다:

• 단락 전류 (Isc)

• 필 팩터 (FF)

• 변환 효율

• 전반적인 전력 출력

광분해 외에도 비정질 실리콘은 약 1.7 eV의 비교적 넓은 광학 밴드 갭과 관련된 스펙트럼 제한에도 직면해 있습니다. 이 밴드 갭은 강한 가시광선 흡수와 우수한 저조도 성능에 기여하지만, 많은 저에너지 적색 및 근적외선 광자의 효율적인 활용을 방해합니다. 결과적으로 사용 가능한 태양 스펙트럼의 일부는 전기로 변환될 수 없으며, 단일 접합 장치의 최대 효율을 제한합니다.

완화 전략

광분해를 완전히 제거할 수는 없지만, 그 영향을 줄이고 장기 성능을 향상시키기 위해 여러 가지 접근법이 개발되었습니다.

다층 구조

가장 효과적인 전략 중 하나는 다단 또는 다중 접합 태양 전지 설계를 사용하는 것입니다. 단일 흡수층에 의존하는 대신, 여러 개의 p-i-n 접합이 수직으로 쌓여 각 층이 태양 스펙트럼의 서로 다른 부분을 흡수하도록 최적화되어 있습니다.

햇빛이 장치에 들어가면 고에너지 광자는 상층에서 흡수되고, 반면 긴 파장 광자는 더 깊은 층으로 계속 이동하여 전기 생성에 기여할 수 있습니다. 이 접근 방식은 스펙트럼 활용을 개선하고 변환 효율을 높이며 비정질 실리콘의 넓은 밴드갭과 관련된 한계를 부분적으로 상쇄합니다.

다단 구조는 동일한 조명 영역에서 더 많은 에너지를 생성하므로 현대 비정질 실리콘 태양광 기술에서 가장 중요한 설계 전략 중 하나가 되었습니다.

어닐링 회복

수소화 비정질 실리콘의 독특한 특성은 상당한 비율의 광퇴화를 어닐링을 통해 되돌릴 수 있다는 것입니다.

어닐링 동안 태양 전지는 대체로 약 130°C에서 175°C 사이의 조건에서 가열됩니다. 상승된 온도는 원자 이동성을 증가시키고 일부 파괴된 Si-H 결합이 재형성되도록 합니다.

덩굴결합 밀도가 감소함에 따라 반도체의 전기적 품질이 향상됩니다. 전하 운반체 수송이 더 효율적이 되고, 재결합 손실이 줄어들며, 원래의 태양광 성능의 일부분이 회복될 수 있습니다.

열화의 정도와 사용된 어닐링 조건에 따라 초기 효율의 상당 부분이 회복될 수 있습니다. 빛에 의해 유도된 열화를 부분적으로 회복할 수 있는 이 능력은 비정질 실리콘을 많은 다른 태양광 재료와 구별하며 장기적인 장치 성능을 유지하는 중요한 경로를 제공합니다.

성능 요소 및 도전 과제

효율성에 영향을 미치는 주요 요소

비정질 실리콘 태양 전지의 성능은 재료의 무질서한 원자 구조의 영향을 크게 받습니다. 결정형 실리콘에 비해 전하 운반체는 보다 국부적인 상태와 결함에 직면하여 운반체 수송 및 수집이 더 어려워집니다. 결과적으로 높은 효율을 달성하기 위해서는 여러 재료, 광학, 전기 및 구조 매개변수의 신중한 최적화가 필요합니다.

투명 전도성 필름

투명 전도성 필름은 빛을 투과시키는 창과 전류 수집층의 역할을 모두 수행합니다. 높은 광학 투명성은 더 많은 햇빛이 흡수층에 도달할 수 있도록 하고, 낮은 전기 저항은 전류 수송 중 전력 손실을 최소화합니다.

창 층 전도성

창 층의 전도성은 광전 생성된 운반체가 전극 쪽으로 얼마나 효율적으로 이동하는지에 영향을 미칩니다. 전도성이 좋지 않으면 직렬 저항이 증가하고 전체 전기적 성능이 저하됩니다.

창 층 밴드갭

넓은 밴드갭의 창 층은 태양 빛이 흡수되지 않고 흡수 영역으로 더 많이 통과할 수 있게 합니다. 적절한 밴드갭 선택은 전기적 특성을 유지하면서 빛 활용을 극대화하는 데 도움이 됩니다.

도핑 농도

도핑 수준은 제작 중 신중하게 제어되어야 합니다. 불충분한 도핑은 내부 전기장을 약화시킬 수 있고, 과도한 도핑은 결함을 도입하고 운반체 재결합을 증가시킬 수 있습니다.

빛 투과율

고유 흡수층에 도달하는 햇빛의 양은 발전에 직접적인 영향을 미칩니다. 전도성 코팅 및 창층을 포함한 모든 상층은 광학 손실을 최소화하고 빛 투과를 극대화하도록 설계되어야 합니다.

에너지 대역 정렬

효율적인 전하 수송은 인접한 층 간의 에너지 레벨의 적절한 정렬에 달려 있습니다. 잘 정렬된 에너지 밴드는 운반체가 인터페이스를 매끄럽게 이동할 수 있게 하며, 불량한 정렬은 재결합 손실을 증가시키는 장벽을 생성할 수 있습니다.

인터페이스 결함

층 간 인터페이스의 결함은 전자가 전기 출력에 기여하기 전에 손실되는 재결합 센터로 작용합니다. 따라서 인터페이스 결함 밀도를 줄이는 것은 운반체 수명의 향상 및 장치 효율성을 높이는 데 필수적입니다.

층 두께

각 기능성 층의 두께는 광학적 흡수 및 운반체 수송 모두에 영향을 미칩니다. 고유층은 충분한 햇빛을 흡수하기에 충분히 두꺼워야 하지만 효율적인 전하 수집을 허용하기 위해 충분히 얇아야 하기 때문에 특히 중요합니다.

셀 구조

전체 장치 설계는 성능에도 영향을 미칩니다. 층 배열, 전류 수집 경로, 광학 관리 및 전기적 상호 연결이 최종 변환 효율에 모두 기여합니다. 셀 구조가 적절하게 최적화되지 않으면 고품질 재료조차도 성능을 발휘하지 못할 수 있습니다.

현재 성능 한계

그 장점에도 불구하고 비정질 실리콘 기술은 여러 가지 중요한 제한 사항에 직면하고 있습니다.

변환 효율 제약

비정질 실리콘의 무질서한 원자 구조는 캐리어 이동성을 감소시키고 결정질 실리콘에 비해 재결합 손실을 증가시킵니다. 또한 상대적으로 넓은 밴드갭은 태양 스펙트럼의 낮은 에너지 부분의 활용을 제한합니다. 이러한 요인들은 단일 접합 비정질 실리콘 태양 전지로 달성할 수 있는 최대 효율을 제한합니다.

지속적인 개선이 성능을 높였음에도 불구하고, 변환 효율은 일반적으로 많은 결정질 실리콘 및 고급 박막 태양광 기술보다 낮은 상태로 남아 있습니다.

빛으로 인한 열화

또 다른 주요 도전 과제는 태양광에 장기간 노출될 때 발생하는 일종의 빛으로 인한 열화인 스테이블러-론스키 효과입니다. 시간이 지남에 따라 수소화 비정질 실리콘 층 내에 추가 결함이 형성되어 캐리어 수집 효율을 감소시키고 전류 출력, 충전 계수 및 전체 변환 효율의 점진적인 하락을 초래합니다.

효율 제한 및 장기적인 안정성은 보다 넓은 채택을 위한 주요 장애물로 남아 있습니다.

신기술 및 연구 방향

연구자들은 효율성과 안정성을 개선하기 위해 새로운 재료, 장치 구조 및 제조 접근 방식을 개발하고 있습니다.

탠덤 및 다중 접합 설계

탠덤 태양 전지는 서로 다른 밴드갭을 가진 여러 흡수 레이어를 결합하여 태양 스펙트럼의 더 큰 부분을 포착합니다. 스펙트럼 손실을 줄이고 빛 활용을 향상시킴으로써 다중 접합 구조는 기존의 단일 접합 장치보다 훨씬 높은 효율을 달성할 수 있습니다.

고급 투명 전도성 재료

새로운 투명 전도성 재료가 더 낮은 시트 저항, 더 높은 투명성 및 향상된 빛 관리 기능을 제공하기 위해 개발되고 있습니다. 이러한 개선은 광학 전송 및 전기 전도성을 모두 높이는 데 도움을 줍니다.

새로운 창층 재료

연구는 향상된 광학 및 전기적 특성을 제공하는 고급 창층 재료에 초점을 맞추고 있습니다. 예를 들면:

• 비정질 실리콘 탄소 (a-SiC)

• 비정질 실리콘 산소 (a-SiO)

• 미세결정 실리콘 (μc-Si)

• 미세결정 실리콘 탄소 (μc-SiC)

이러한 재료는 더 나은 밴드갭 엔지니어링, 향상된 인터페이스 품질 및 개선된 장치 성능을 지원합니다.

고급 PECVD 기술

필름 품질은 증착 공정에 크게 의존하기 때문에 연구자들은 PECVD 기술을 지속적으로 개선하고 있습니다. 고급 접근 방식에는:

• RF-PECVD (무선 주파수 PECVD)

• 초고진공 PECVD

• VHF-PECVD (매우 고주파 PECVD)

• 마이크로파 PECVD

이러한 방법은 필름 성장에 대한 더 큰 제어를 제공하고 균일성을 개선하며 결함 형성을 줄입니다.

인터페이스 엔지니어링 및 수소 패시베이션

인터페이스 재결합 감소는 태양 전지 성능을 개선하는 가장 효과적인 방법 중 하나로 남아 있습니다. 결함을 중화하고 캐리어 수송을 개선하며 장기적인 안정성을 향상시키기 위해 고급 버퍼층, 표면 처리 및 수소 패시베이션 기술이 개발되고 있습니다.

미래 전망

변환 효율 및 광분해와 관련된 과제가 여전히 남아 있지만, 비정질 실리콘은 낮은 재료 소모, 상대적으로 낮은 제조 비용, 경량 구조, 대면적 증착 능력 및 저조도 조건에서의 강력한 성능 등 여러 가지 장점을 제공합니다.

향후 발전은 탠덤 구조, 고급 재료, 개선된 인터페이스 엔지니어링, 결함 제어 전략 및 차세대 증착 기술의 통합 개발에서 기대됩니다. 이러한 혁신이 성숙함에 따라 비정질 실리콘 태양 전지의 효율 및 장기적인 안정성이 더욱 개선될 가능성이 높습니다.

이러한 이유로 비정질 실리콘은 유연성, 경량 구조, 대면적 통합 및 비용 효율적인 제조가 주요 요구 사항인 응용 분야에서 여전히 중요한 박막 태양광 기술로 남을 것으로 예상됩니다.

결론

비정질 실리콘 태양 전지는 낮은 재료 사용, 유연한 생산 및 좋은 저조도 성능을 결합하고 있기 때문에 여전히 가치가 있습니다. 그 주요 한계는 낮은 변환 효율과 빛으로 인한 열화입니다. 특히 스테이블러-론스키 효과에서 발생합니다. 탠덤 구조, 투명 전도성 필름, PECVD 프로세스, 인터페이스 제어 및 수소 패시베이션의 개선이 박막 태양 기술에서의 역할을 계속 강화하고 있습니다.

자주 묻는 질문 [FAQ]

1. 결정질 실리콘 셀보다 효율성이 낮음에도 불구하고 비정질 실리콘 태양광 셀이 여전히 중요한 이유는 무엇인가요?

비정질 실리콘 태양광 셀은 효율 전환뿐만 아니라 그 이점이 더 넓기 때문에 계속 사용되고 있습니다. 이들은 훨씬 적은 양의 실리콘 재료를 필요로 하고, 대형 제조를 지원하며, 유연한 기판에 증착될 수 있고, 저조도 및 확산 조명 조건에서도 잘 작동합니다. 실내 장치, 건물 통합 태양광, 경량 모듈, 휴대용 전자 기기와 같은 응용 분야에서는 이러한 이점이 낮은 최고 효율의 한계를 초월할 수 있습니다.

2. 비정질 실리콘 p-i-n 태양광 셀에서 본질층이 가장 중요한 부분으로 여겨지는 이유는 무엇인가요?

본질층은 대부분의 전자-정공 쌍이 생성되는 주요 빛 흡수 영역으로 작용합니다. p형 및 n형층이 상대적으로 얇기 때문에 대부분의 광전 변환은 본질 영역 내에서 발생합니다. 본질층의 두께, 재료 품질, 결함 밀도는 빛 흡수, 캐리어 생성, 전하 수집 효율에 직접적인 영향을 미칩니다. 본질층의 개선은 일반적으로 전체 셀 성능에 상당한 영향을 미칩니다.

3. tandem 비정질 실리콘 태양광 셀이 단일 접합 설계의 한계를 어떻게 극복하나요?

단일 접합 셀은 태양 스펙트럼의 제한된 부분만을 효율적으로 활용할 수 있습니다. tandem 구조는 서로 다른 밴드 갭 에너지를 가진 여러 개의 광전 층을 쌓아 이 한계를 해결합니다. 각 층은 특정 파장의 범위를 흡수하여 더 많은 햇빛을 전기로 변환할 수 있게 합니다. 이 접근 방식은 스펙트럼 활용을 개선하고 에너지 손실을 줄이며 전통적인 단일 접합 비정질 실리콘 셀에 비해 전체 전환 효율을 증가시킵니다.

4. Staebler-Wronski 효과가 비정질 실리콘 기술에서 가장 큰 도전 중 하나로 여겨지는 이유는 무엇인가요?

Staebler-Wronski 효과는 비정질 실리콘 셀이 오랜 시간 동안 햇빛에 노출될 때 성능이 점진적으로 저하되는 원인입니다. 지속적인 조명은 재료 내의 실리콘-수소 결합을 파괴하여 전하 캐리어를 포획하고 재결합 손실을 증가시키는 추가 결함 사이트를 생성할 수 있습니다. 결함 밀도가 증가함에 따라 단락 전류, 충전율, 전환 효율과 같은 중요한 성능 매개변수가 감소하여 장기적인 에너지 생산을 제한합니다.

5. PECVD 증착 공정의 정밀한 제어가 고품질 비정질 실리콘 태양광 셀 제조에 중요성이 있는 이유는 무엇인가요?

비정질 실리콘 필름의 전기적 및 광학적 특성은 증착 조건에 크게 의존합니다. 가스 조성, 챔버 압력, 기판 온도, 플라즈마 전력, 가스 유량과 같은 매개변수는 필름 두께, 균일성, 결함 밀도 및 캐리어 전송 특성에 영향을 미칩니다. 작은 변동도 모듈 성능과 일관성에 영향을 미칠 수 있습니다. 따라서 대규모 제조 볼륨 전반에 걸쳐 안정적인 전기적 특성을 가진 신뢰할 수 있는 태양광 셀을 생산하기 위해서는 엄격한 공정 제어가 필수적입니다.
